Trapdoor cho Amiga A1200 (5 biến thể: Stock & PiStorm32-Lite CM4)

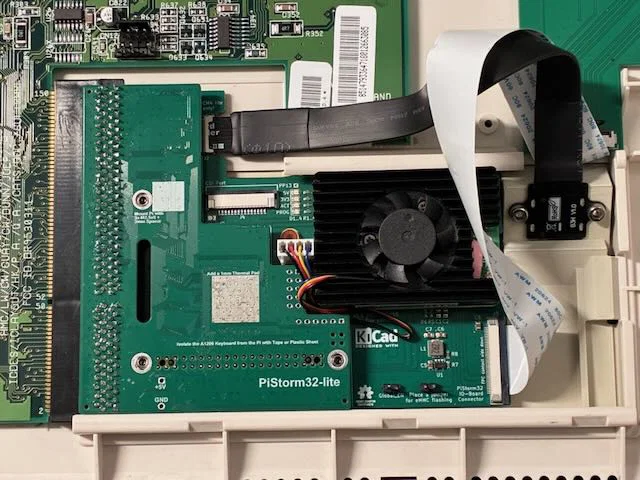

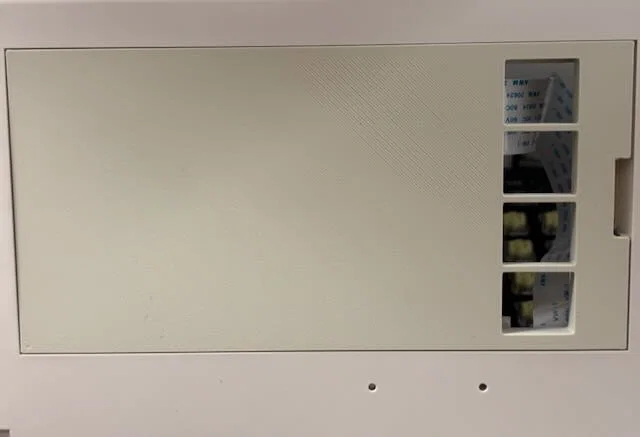

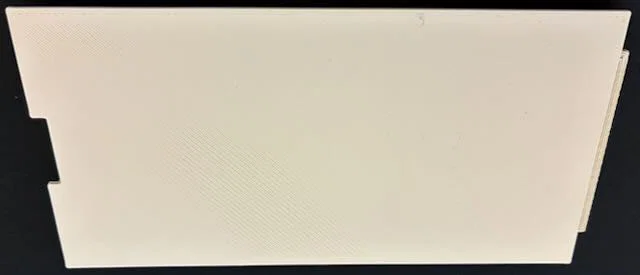

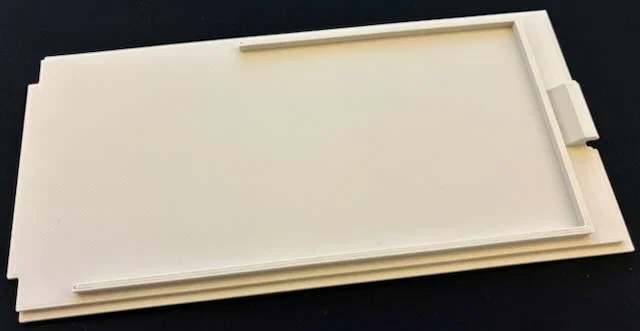

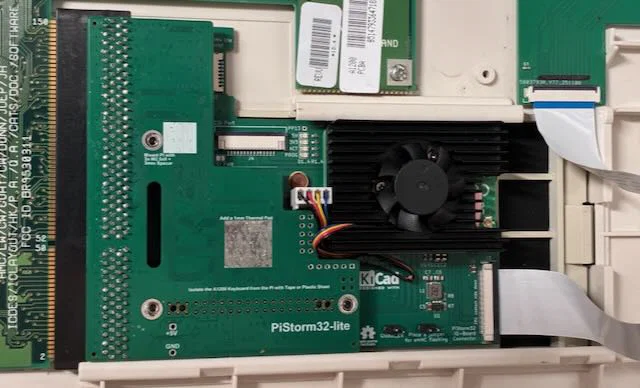

Trong con A1200 của mình, mình gắn PIStorm32-lite với CM4. Mình thấy tiện nhất là có thể rút microSD ra để backup. Trong quá trình làm cái trapdoor này, mình đi qua ba giai đoạn: bản trơn (để canh đúng kích thước và ngàm gài), bản cho PiStorm32-Lite CM4 (có khe thoáng và không khe thoáng), và bản có chừa lối thao tác thẻ microSD từ phía dưới (có khe thoáng và không khe thoáng). Mình đang dùng bản trong hình chính: có lối thao tác microSD và không có khe thoáng. Ngoài ra còn 2 bản không chụp: PiStorm32-Lite CM4 không khe thoáng, và PiStorm32-Lite CM4 có lối SD + có khe thoáng. Tổng cộng 5 biến thể.

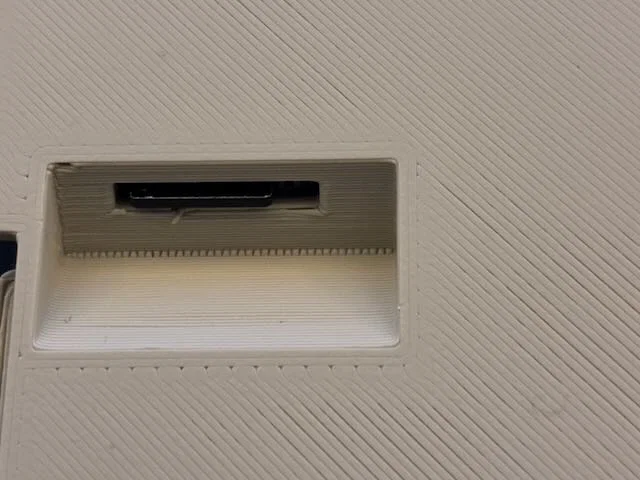

Có thể do ngón tay mình hơi “to”, nhưng mình hay bị khó khi nhét/rút microSD vào khe trên board PiStorm32-Lite. Thường mình phải kẹp nhẹ hai bên bằng kìm mũi nhọn (needle-nose pliers). Làm cho nó thao tác được từ mặt dưới của trapdoor thì có thể đưa vào/lấy ra mà không cần dụng cụ.

(Một ngày nào đó NVMe sẽ chạy được — lúc đó chắc mình lại phải cập nhật tiếp. Chỗ gắn NVMe drive thật sự rất sát, mà mấy món đó nóng lắm — có khi nóng tới mức cần vật liệu chịu nhiệt cao hơn PLA! Mình nghĩ khi tới lúc đó, trapdoor sẽ phải thò xuống dưới đáy vỏ một chút để có thêm thông gió. Chân cao su cho thêm khoảng 2.3mm không gian. Dĩ nhiên trapdoor lúc đó sẽ dễ bị va quẹt từ bên dưới hơn, nên phải làm cứng cáp hơn. Chuyện tương lai.)

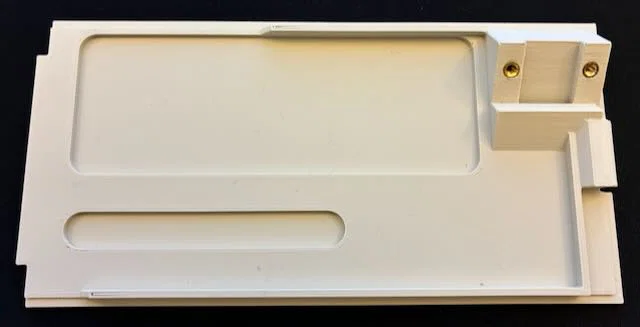

Bản dùng microSD có sử dụng 2 con brass insert M3 kiểu heat set. Tất cả mẫu này mình in bằng eSun ePLA Matte màu “Light Khaki”, nozzle 0.6 trên Core One. Màu này không trắng bằng vỏ Commodore zin cũ của mình. Nếu bạn dùng vỏ rất sạch hoặc vỏ reproduction thì thử “Matte White”.

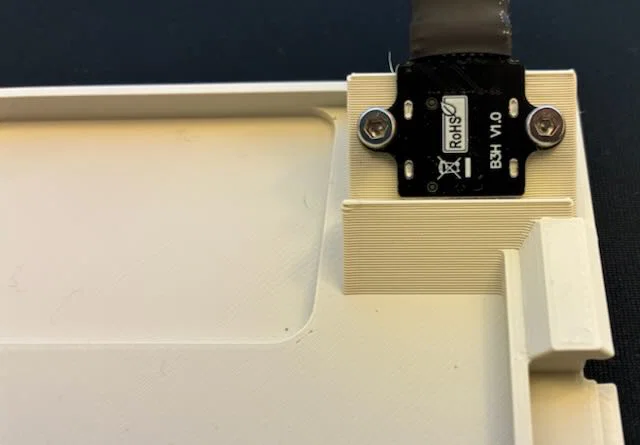

Cảnh báo về SD card extender: theo team phát triển PiStorm và emu68 thì nguyên nhân hỗ trợ nhiều nhất là người dùng xài SD card extender rồi báo bị corruption dữ liệu. Nếu bạn chọn dùng mà gặp vấn đề, hãy thử tháo extender ra dùng trực tiếp trước khi hỏi mọi người bị gì. Có thể họ sẽ không thích mình đăng đoạn này, nhưng mình hiểu rủi ro và mình cũng không gặp lỗi, và giờ bạn đã được cảnh báo. Khả năng cao liên quan tới ribbon cable dài bất thường chạy trong môi trường nhiễu. Nếu bạn mua loại rẻ nhất 60cm trên Amazon thì gần như chắc chắn sẽ có vấn đề. Cái của mình mua từ AliExpress, nghe nói có shield, và mình chọn loại ngắn nhất có thể.

Vì lý do ở trên, thiết kế này là NONCOMMERCIAL. Bạn không được bán riêng, hoặc bán kèm như một phần của bất kỳ kit nào.
