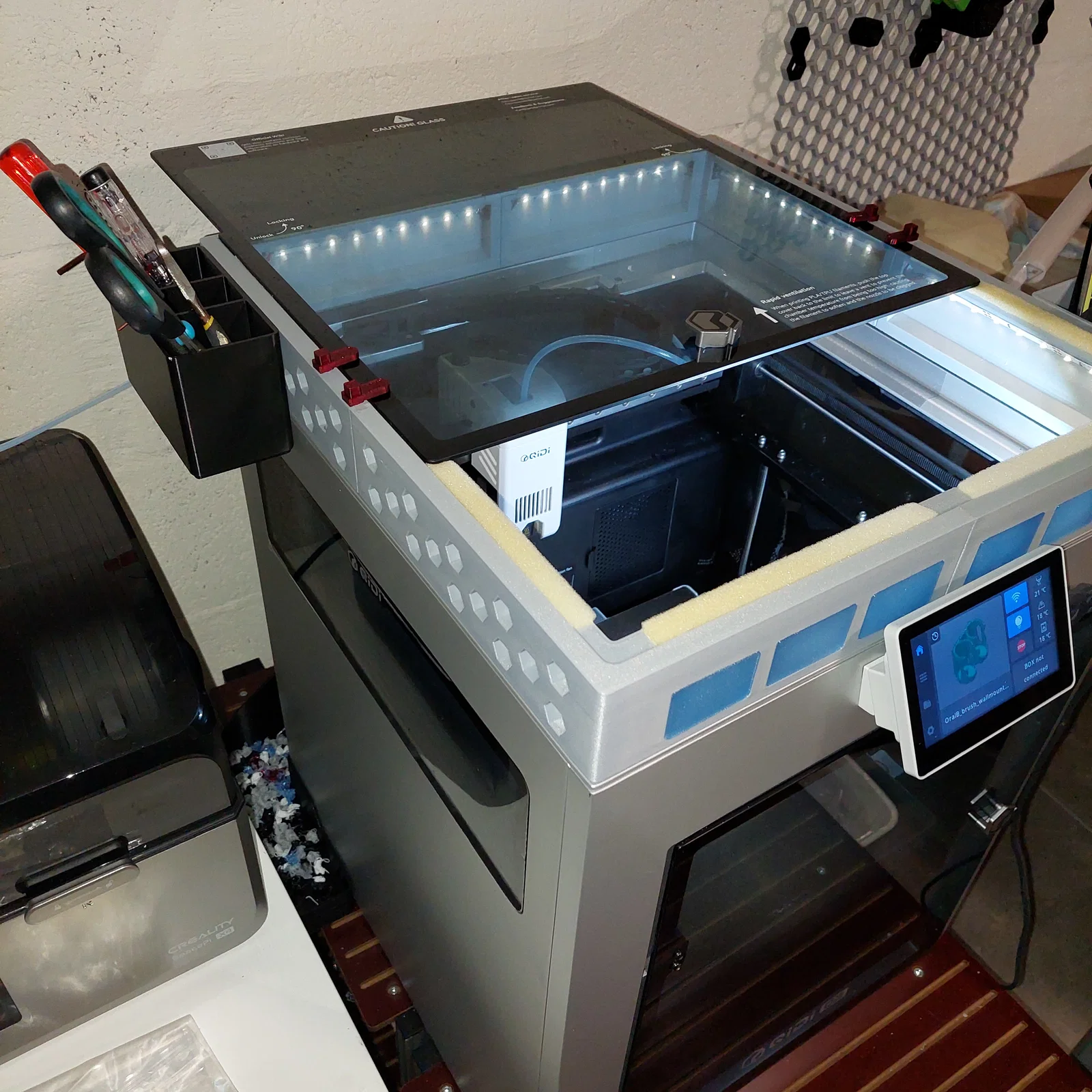

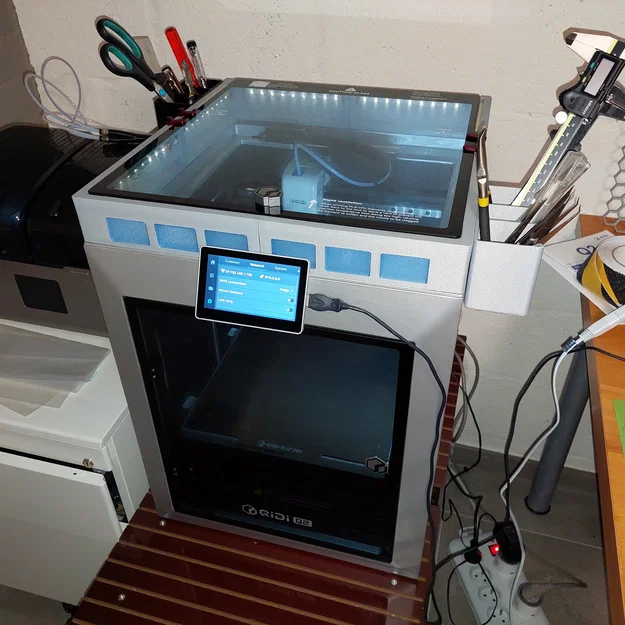

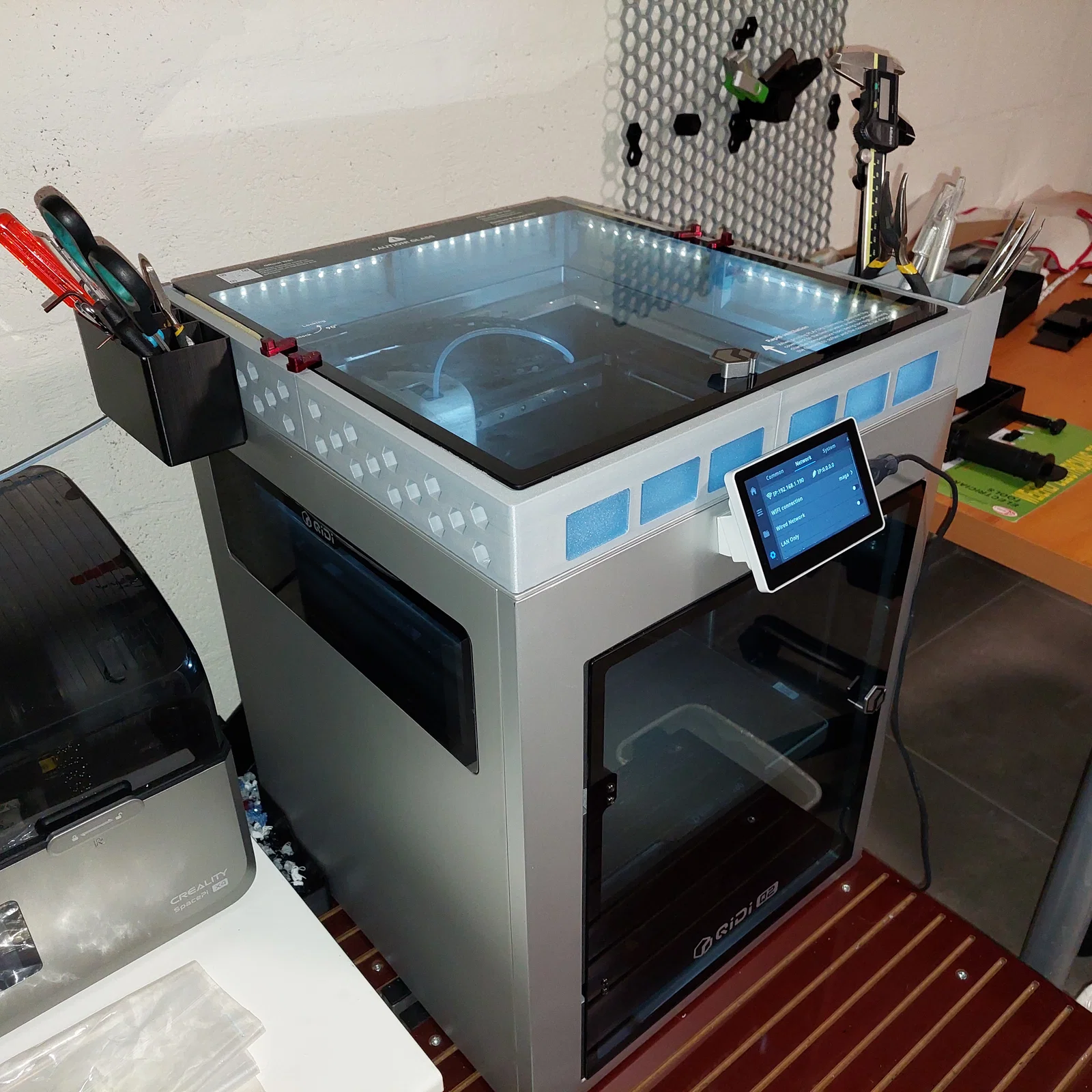

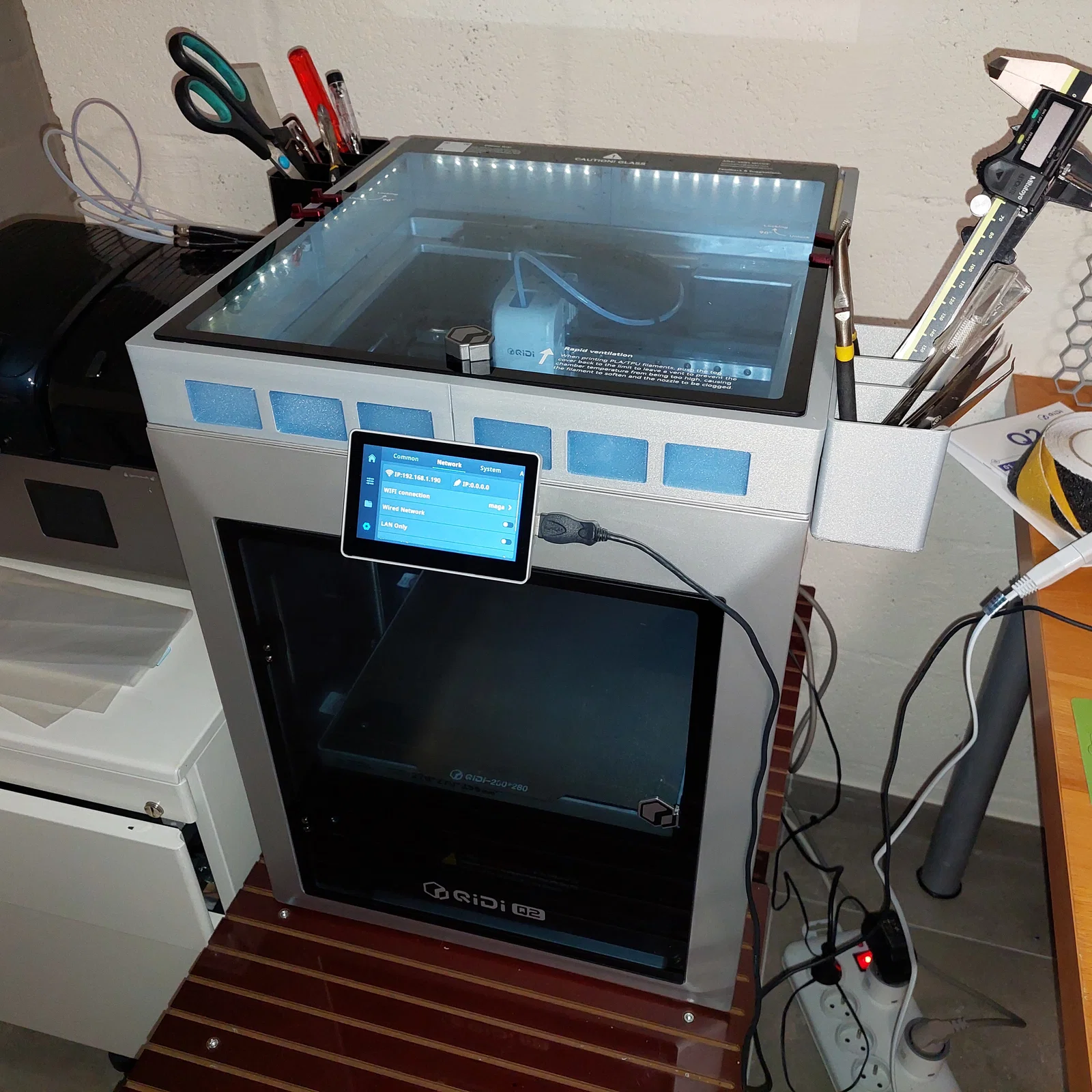

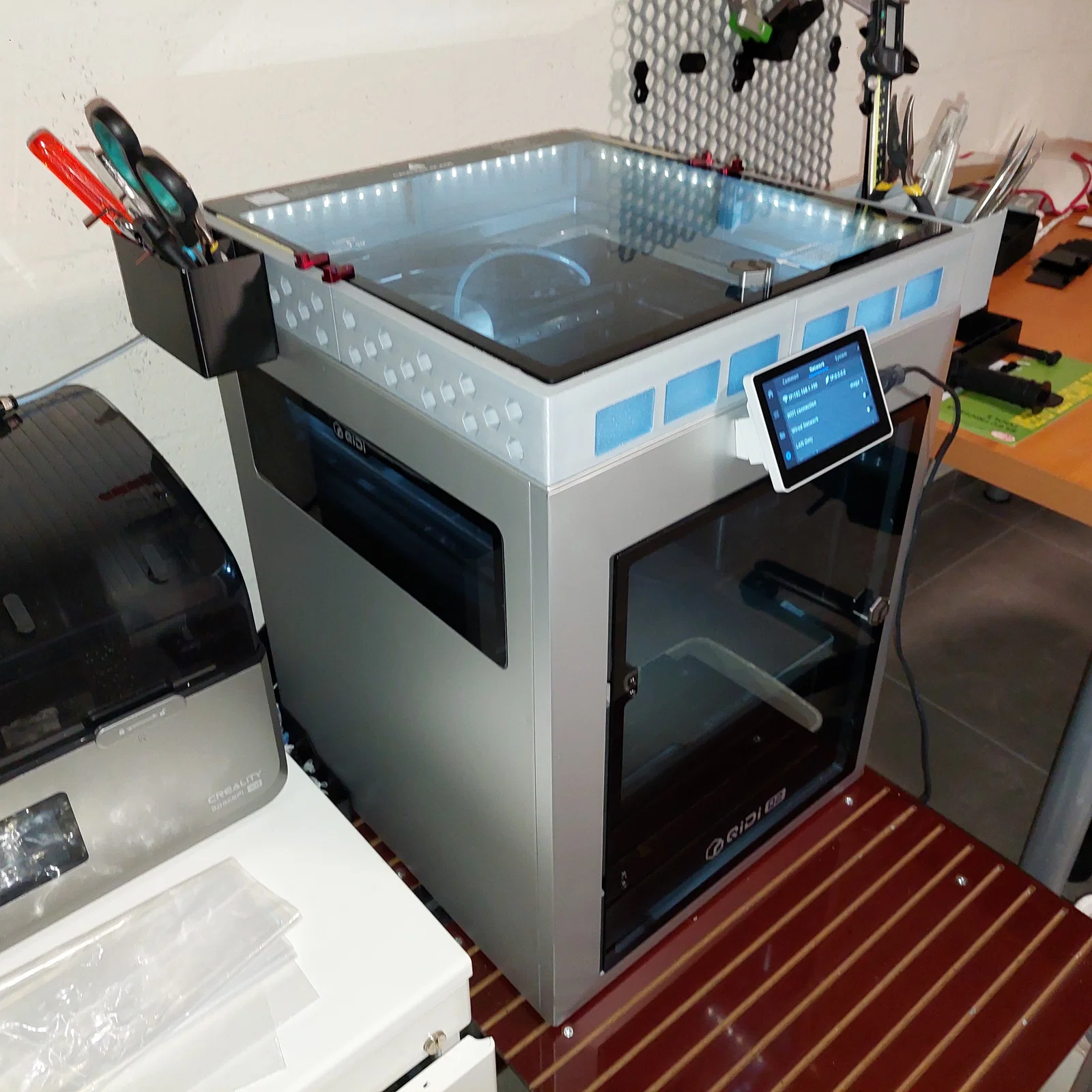

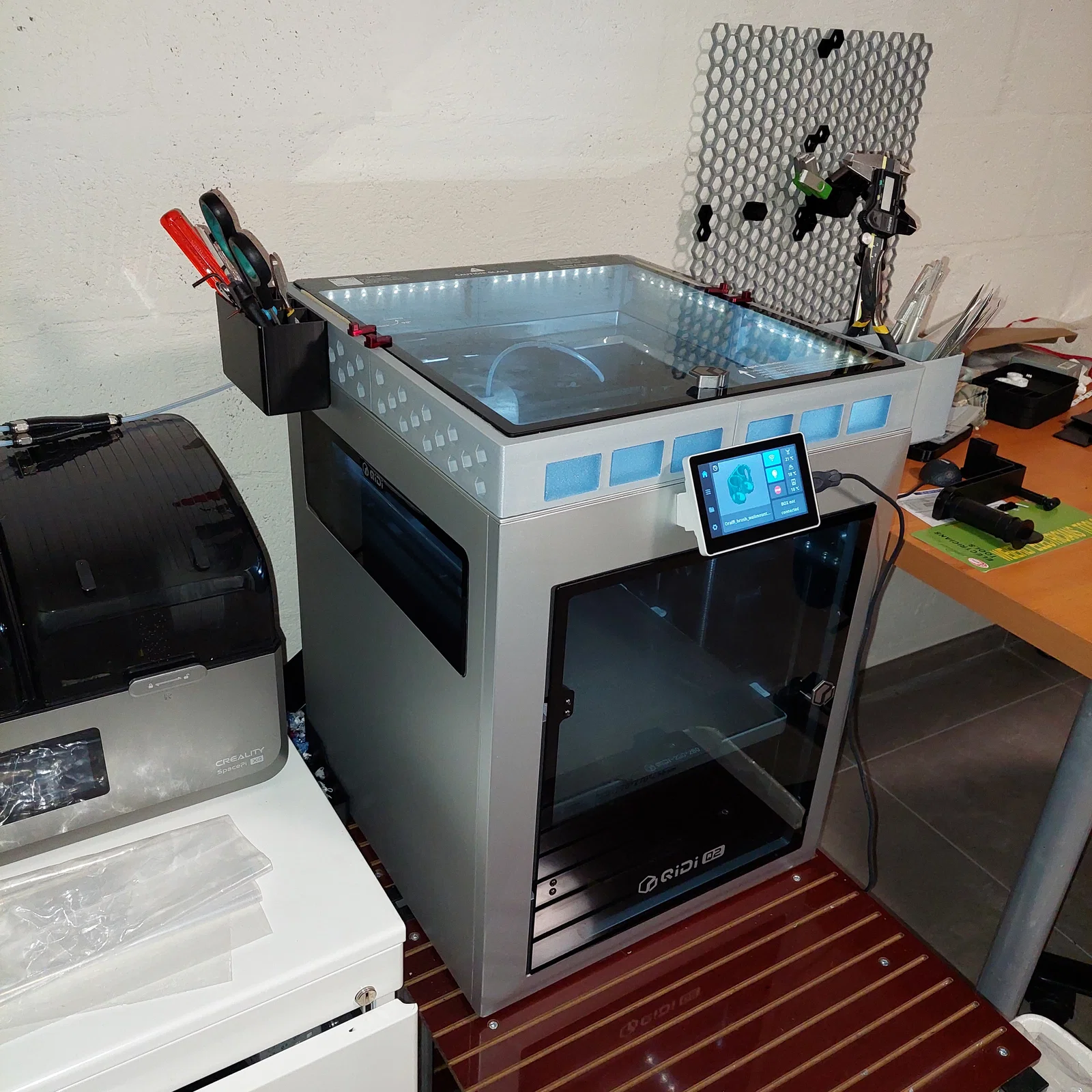

QIDI Q2 Riser - Tích hợp đèn LED và giá treo dụng cụ

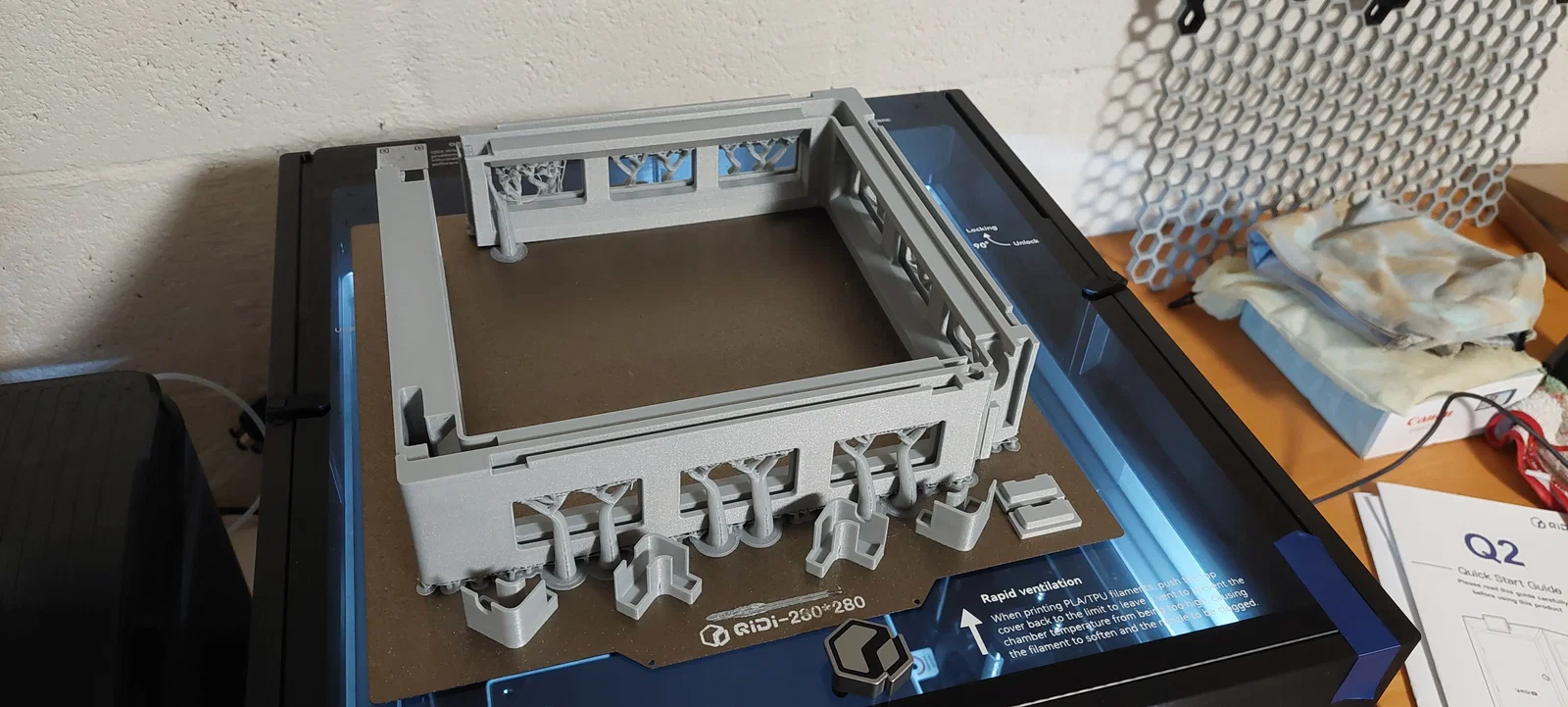

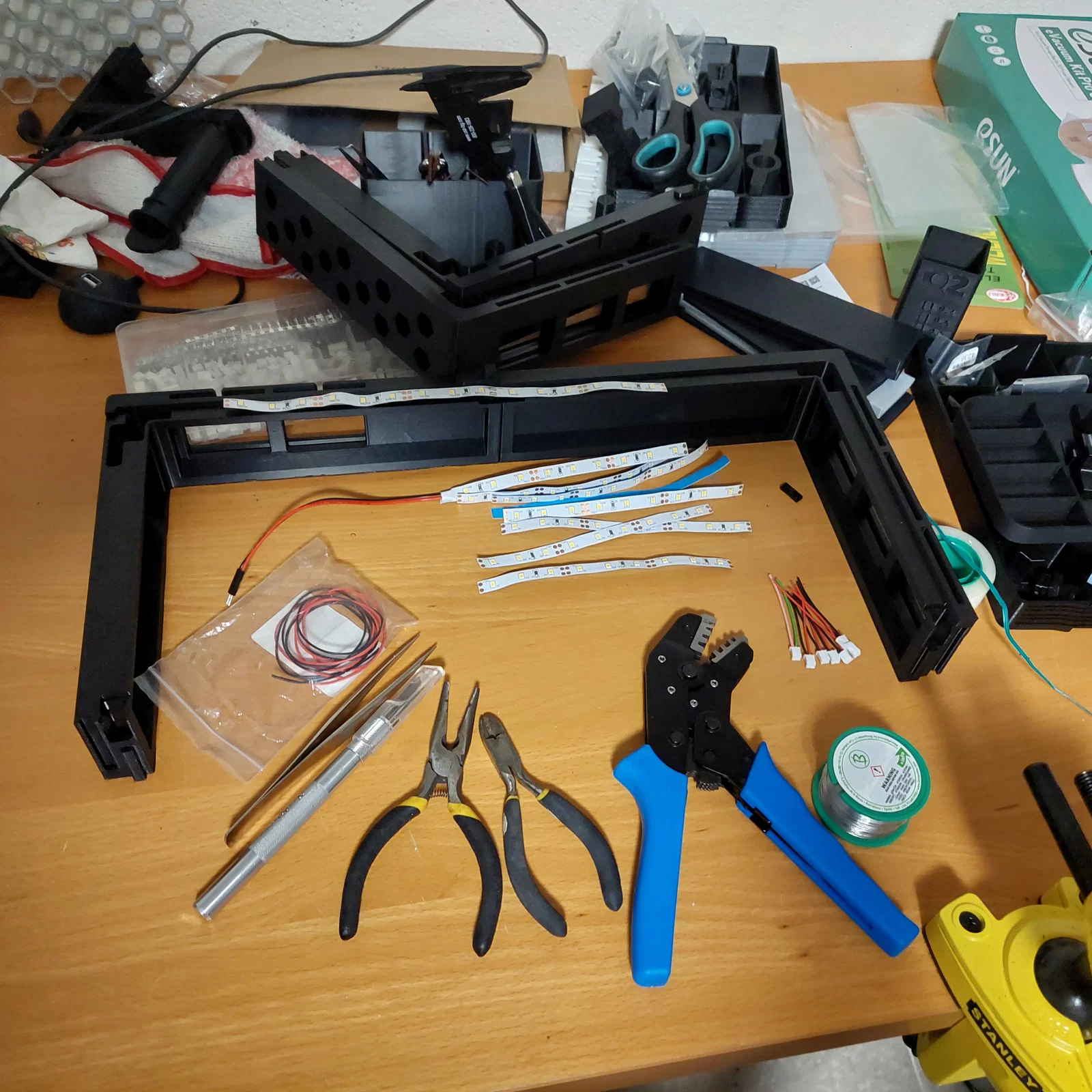

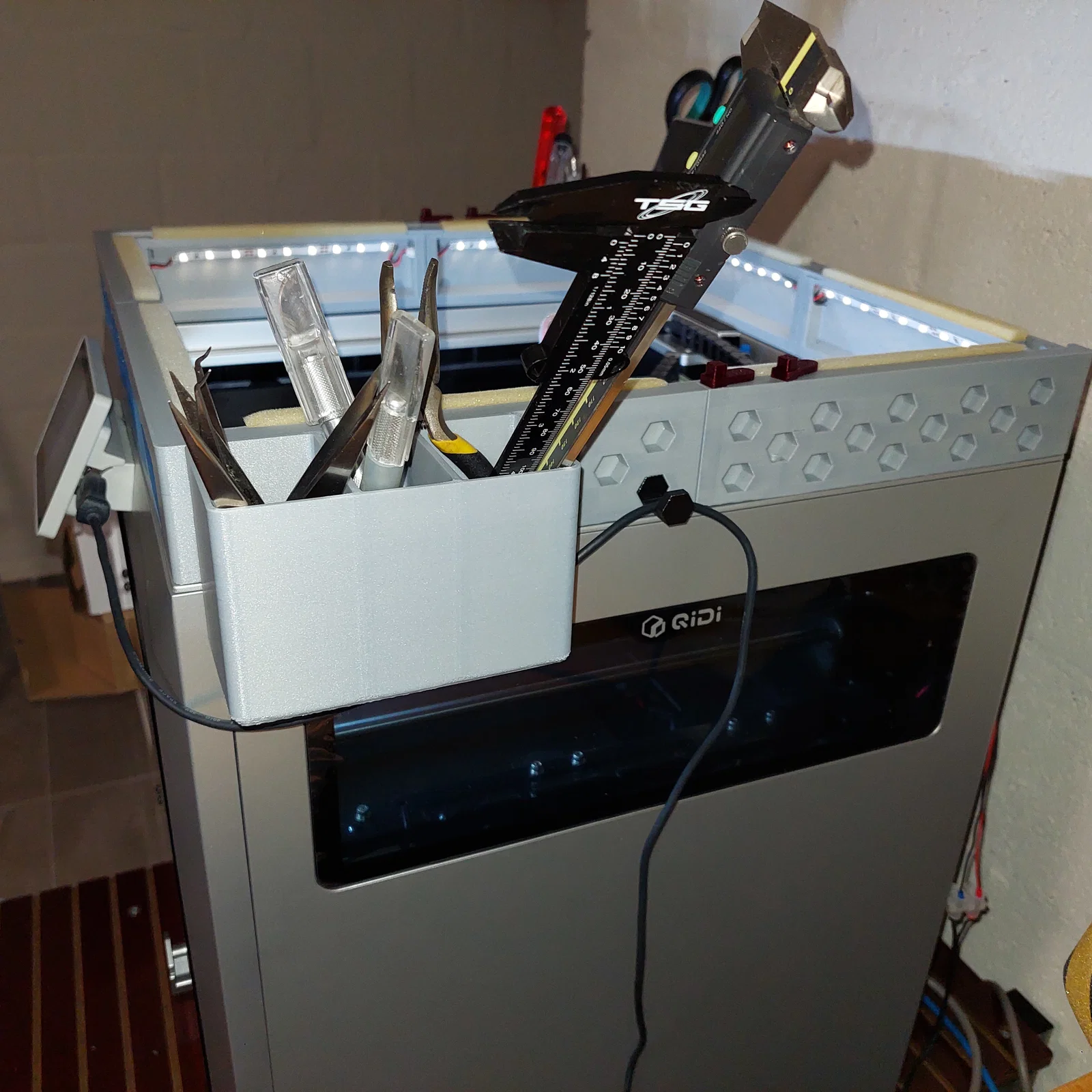

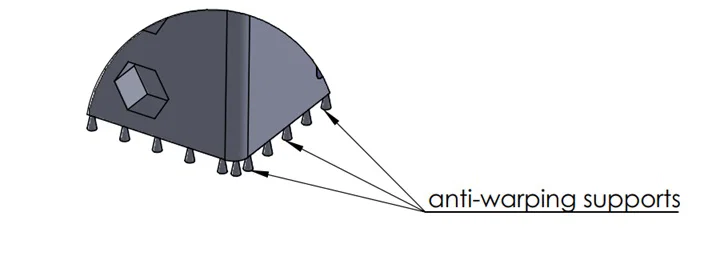

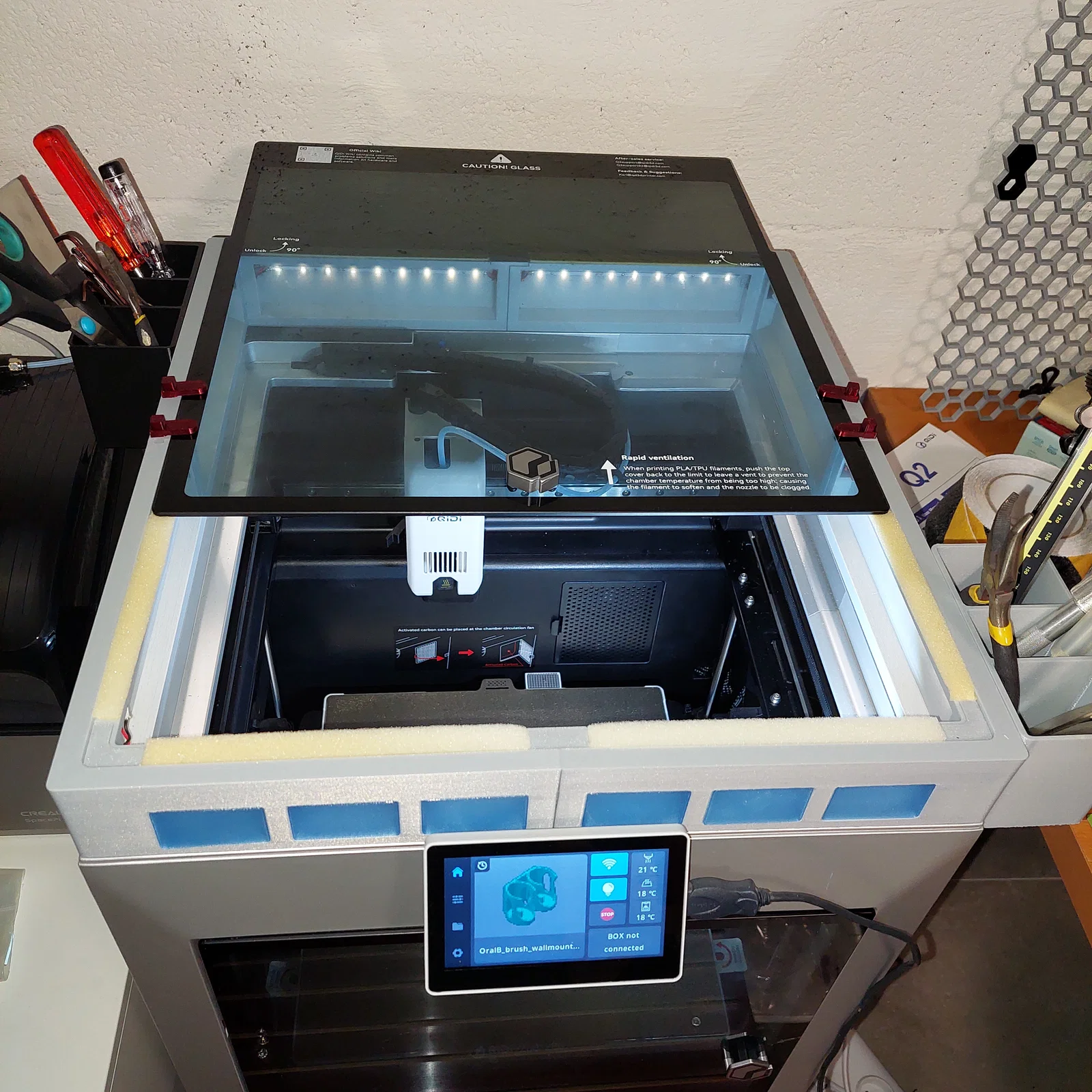

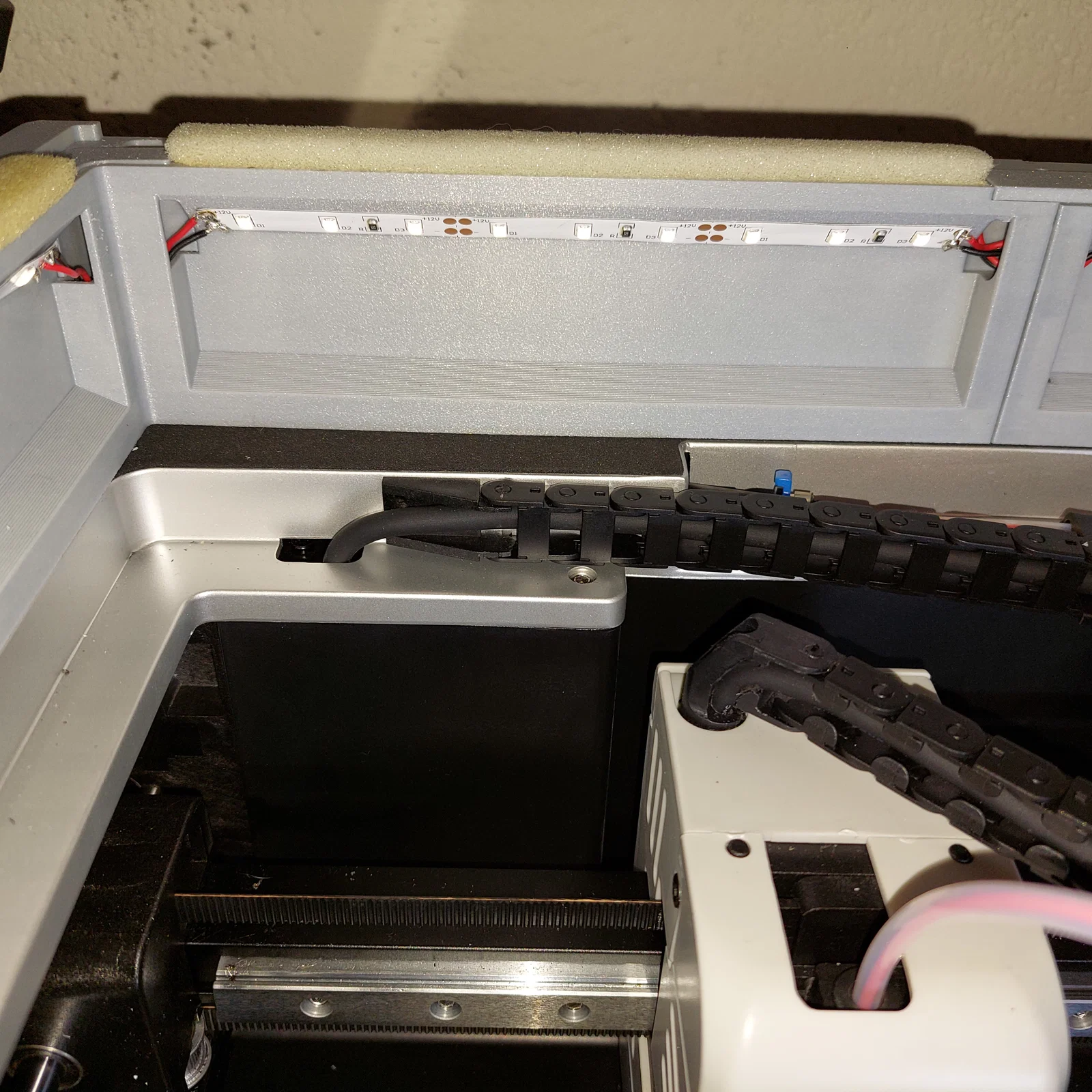

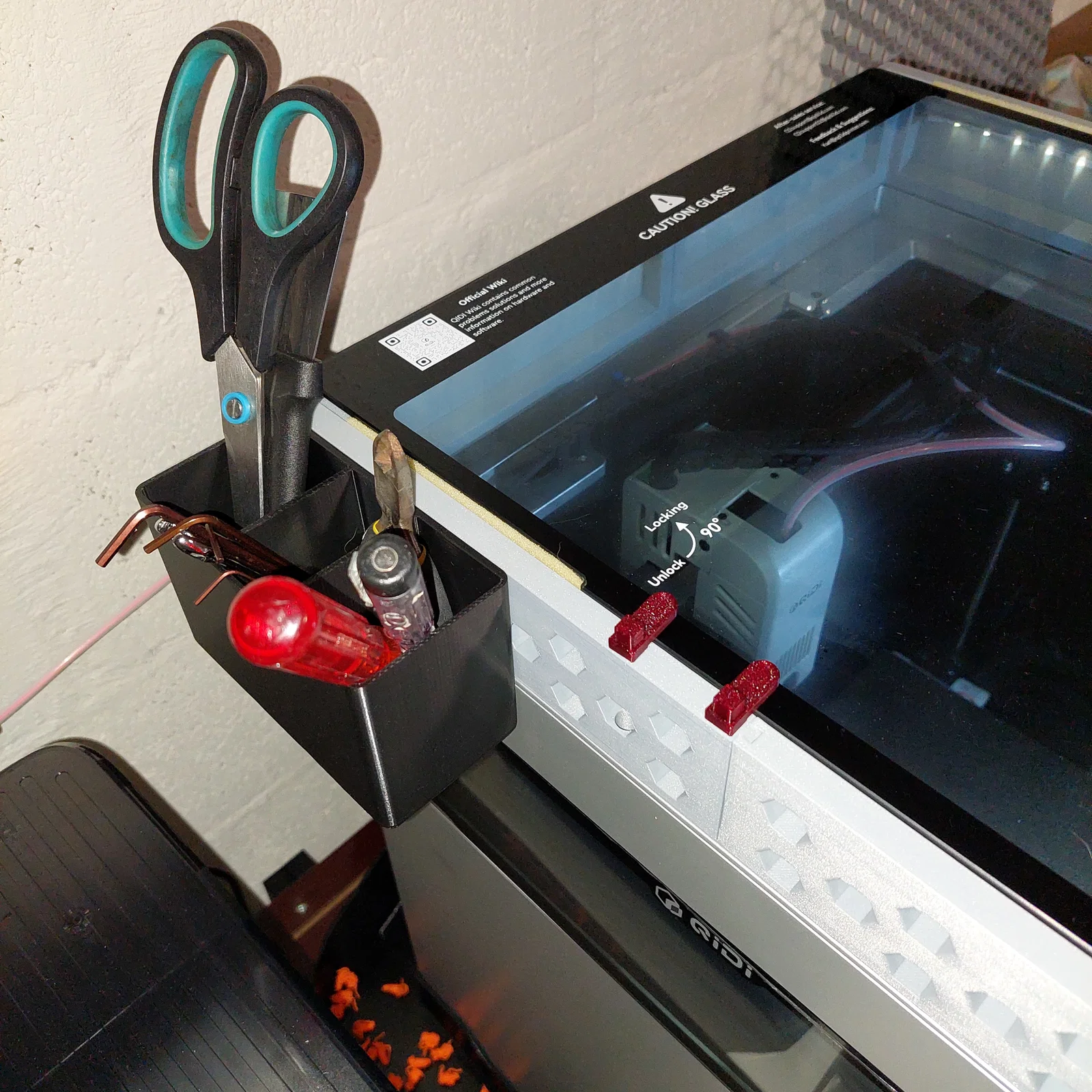

Thiết kế này ban đầu được đăng tải trên Thingiverse. Cập nhật ngày 19/01/2026: Đã thêm thiết kế hộp thay thế. Được thiết kế để sử dụng kết hợp với https://www.thingiverse.com/thing:7273534. Mình cần một bộ riser cho máy in QIDI Q2 nhưng không có thiết kế nào sẵn có đáp ứng được nhu cầu, nên mình đã tự làm một cái. Ban đầu, mình reverse engineer thiết kế công khai từ website của QIDI để lấy cơ sở (file CAD chuẩn) làm việc (lúc đó mình còn chưa có máy). Mình cũng học hỏi ý tưởng từ các thiết kế khác như thêm đèn LED và phụ kiện tường Honeycomb. Vì mình không đặt hộp nhựa trên máy in nên có thể dễ dàng mở/tháo nắp kính, do đó mình không làm khe thông gió ở cạnh bên. Mục tiêu thiết kế chính của mình là: Nâng nắp thêm 80mm (sau đó giảm còn 50mm vì in quá lâu). Tăng cường và tỏa đều ánh sáng lên bàn in. Nếu được, đồng bộ đèn LED bổ sung với LED có sẵn của máy. Linh hoạt sắp xếp các công cụ và vật liệu hay dùng ở cạnh máy. Mình đã cải tiến thiết kế clip vì nghe nói chúng khá mỏng manh. Trong thiết kế của mình, clip dài và dày hơn, đồng thời thêm một chốt khóa để cố định clip. Có hai lỗ gắn clip ở mỗi bên để bạn tùy chọn. Mình cũng gặp vấn đề cong vênh khi in ASA và ABS, nên đã thêm các hình nón nhỏ để hỗ trợ, chúng rất dễ tháo rời. Mình giữ các khe thông gió ở mặt trước nhưng che lại bằng nhựa PETG trong suốt để thẩm mỹ và hạn chế thất thoát nhiệt. Về đèn LED, mình chọn loại 8mm, 60 LED/mét, 12V. Mình dùng 8 dải, mỗi dải 15cm (9 LED) kết nối bằng đầu nối JST PH. Tổng dòng điện khoảng 1A. Ý tưởng là dán các dải LED vào 4 phần đế, luồn dây qua các khoang dẫn và đậy nắp lại. Hãy xem PDF đính kèm để biết danh sách linh kiện (BoM) và hình ảnh lắp ráp. Mình cũng tích hợp giao diện Honeycomb để gắn thêm các khay, hộp hoặc móc treo tùy ý. Mình có đính kèm file STEP để các bạn dễ dàng chỉnh sửa. Về phần tự động hóa, mình dùng ổ cắm thông minh kết hợp với HomeAssistant để đồng bộ đèn LED ngoài với đèn LED tích hợp của máy in thông qua tích hợp Moonraker. Dù phản hồi hơi chậm (khoảng 30 giây) nhưng hoạt động rất ổn. Thông số in: Máy in: QIDI Q2. Chất liệu: Azurefilm ASA Silver. Infill: 25%. Hỗ trợ: Có. Nhiệt độ bàn: 100°C. Nhiệt độ buồng: 55°C.
