Ender 5 Pro Side Dual Z Mod Remixed - Bản Nâng Cấp Cân Chỉnh Chính Xác

Bản remix này được cải tiến dựa trên góp ý của người dùng và kinh nghiệm thực tế của mình:

1. Mở rộng lỗ bắt ốc bàn in lên 16mm để vừa với đệm silicon. Nếu anh em cần dùng đệm thép hoặc lò xo thì cứ nhắn mình.
2. Chỉnh lại lỗ bắt ốc ở tay đòn trên và dưới thành chuẩn M5 cho khớp với lỗ vít trên thanh nhôm của khung máy zin.

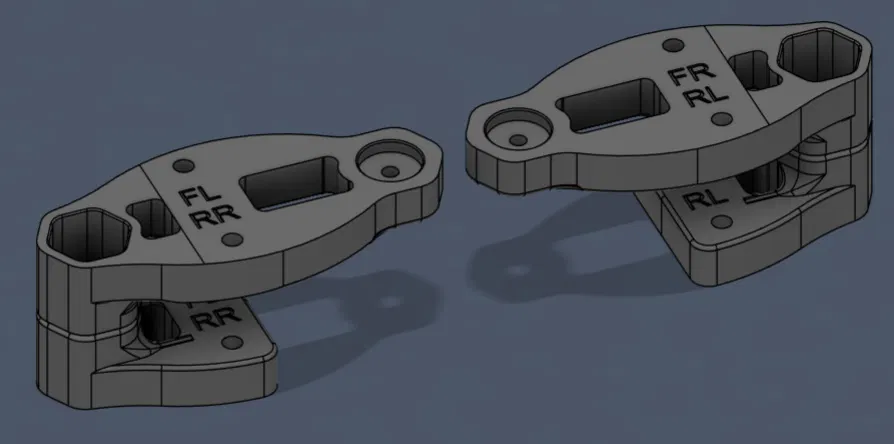

3. Đánh dấu rõ ràng các tay đòn: Front Right (FR), Rear Left (RL), Front Left (FL) và Rear Right (RR). Các ký hiệu này được khắc nổi phía trên để anh em dễ lắp ráp, tránh bị nhầm lẫn khiến bàn in bị lệch. (Quy chiếu khi nhìn từ mặt trước máy Ender 5 Pro, hướng về phía đầu in hoặc màn hình).

Đang triển khai:

1. Nắp che phía trên cho hộp mạch Mercury One để vừa với thiết lập dual-z này, giúp tấm mica trên cùng lắp vào được.
2. Dụng cụ căn chỉnh chính xác cho động cơ dưới và khung ray.
3. File G-code chạy thử nghiệm để đảm bảo trục Z kép không bị trượt do lệch trục.
4. Dự kiến dời thanh dẫn hướng (linear rod) ra ngoài để thẳng hàng với các thanh nhôm trên và dưới bằng cách kéo dài tay đòn.

Thông số in:

1. Layer height: 0.2mm, lớp đầu tiên 0.25mm.
2. Line width: 0.4mm cho tất cả.
3. Tối thiểu 4 tường cho cả mặt trên, dưới và xung quanh; khuyến khích dùng 5 tường.
4. Infill: 40% kiểu Gyroid vì đây là bộ phận chịu lực và đỡ bàn in nặng.
5. Không cần Brim.
6. Dùng support kiểu Grid cho lỗ khoan lớn của đệm silicon.
7. Khuyên dùng PETG-CF để đạt độ cứng và chịu nhiệt tốt hơn từ bàn in. Tốt nhất là dùng PA-CF.
8. Wall Printing Order: Ưu tiên in tường trong trước (Inner/Outer).
