Giá đỡ ăng-ten AtomRC Hurricane5

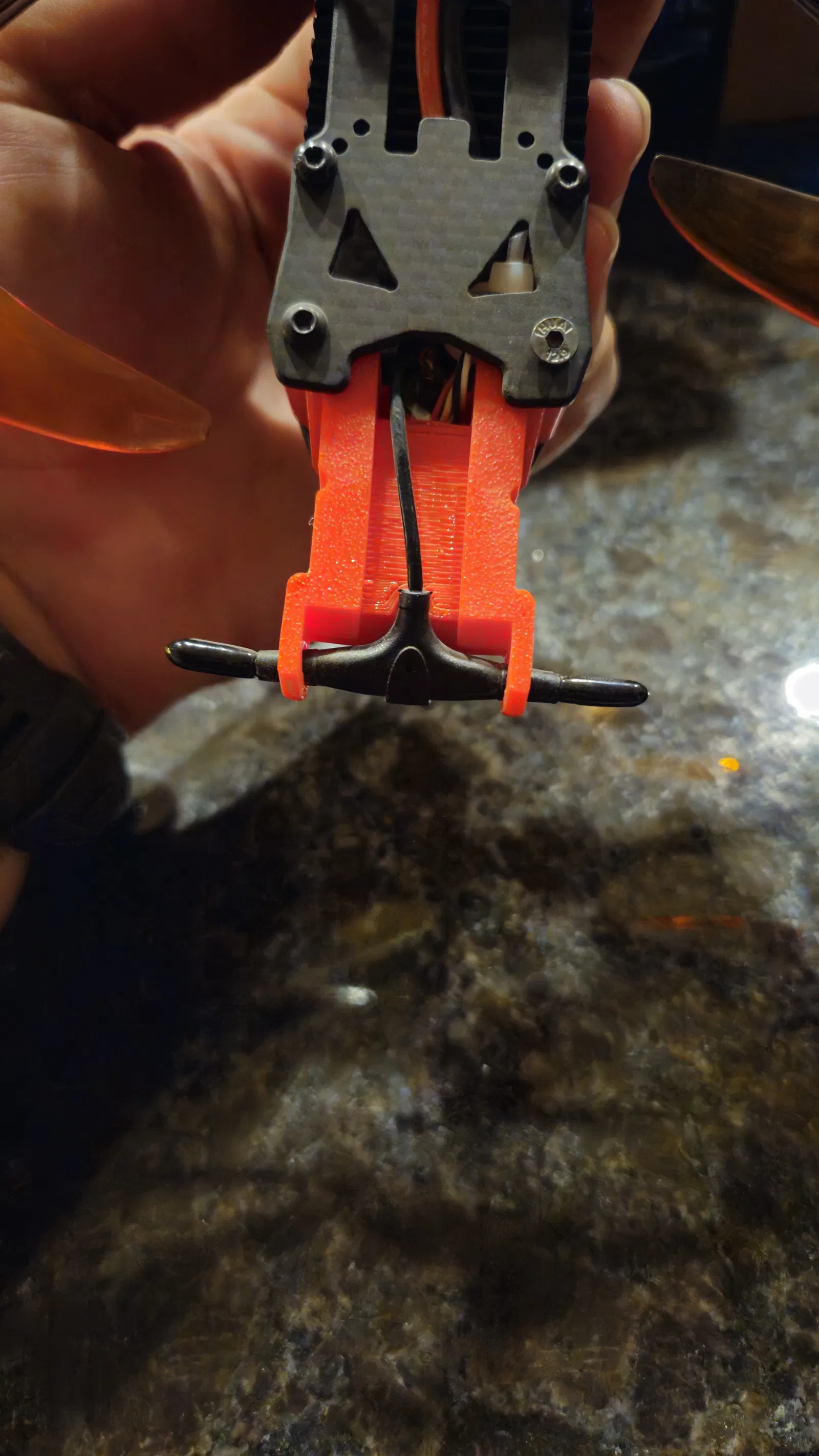

Đây là giá đỡ ăng-ten thay thế được thiết kế cho khung Hurricane 5 nguyên bản. Mình làm cái này dành riêng cho VTX AKK Race Ranger sử dụng dây nối MMCX-to-SMA, nhưng nó cũng sẽ hoạt động tốt với các thiết lập VTX tương tự. Giá đỡ gắn vào khung bằng cách sử dụng hai trụ stand-off cách nhau 25mm. Các trụ này có đường kính 5mm, nên giá đỡ có thể tương thích với những khung khác có cùng kích thước này.

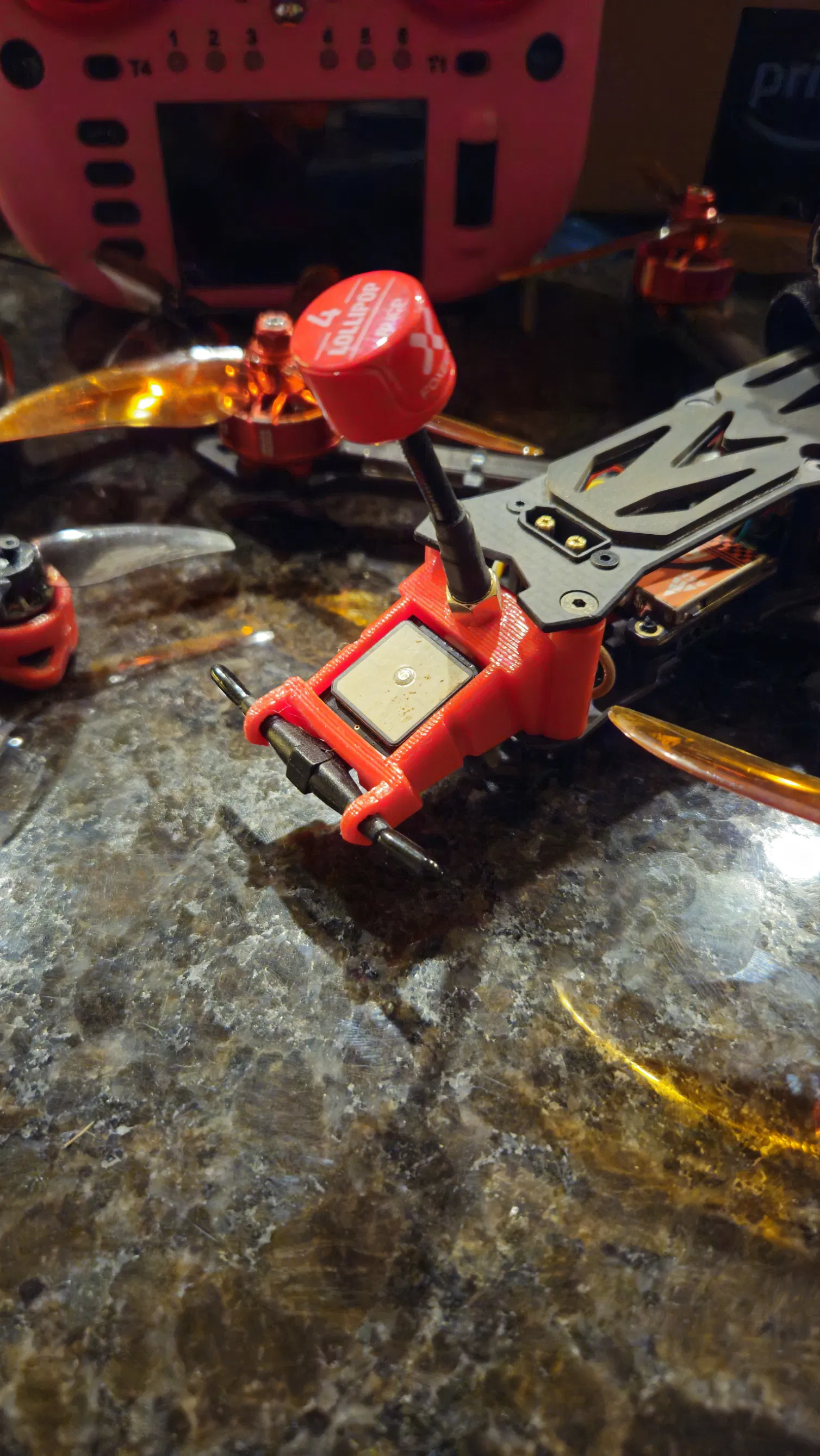

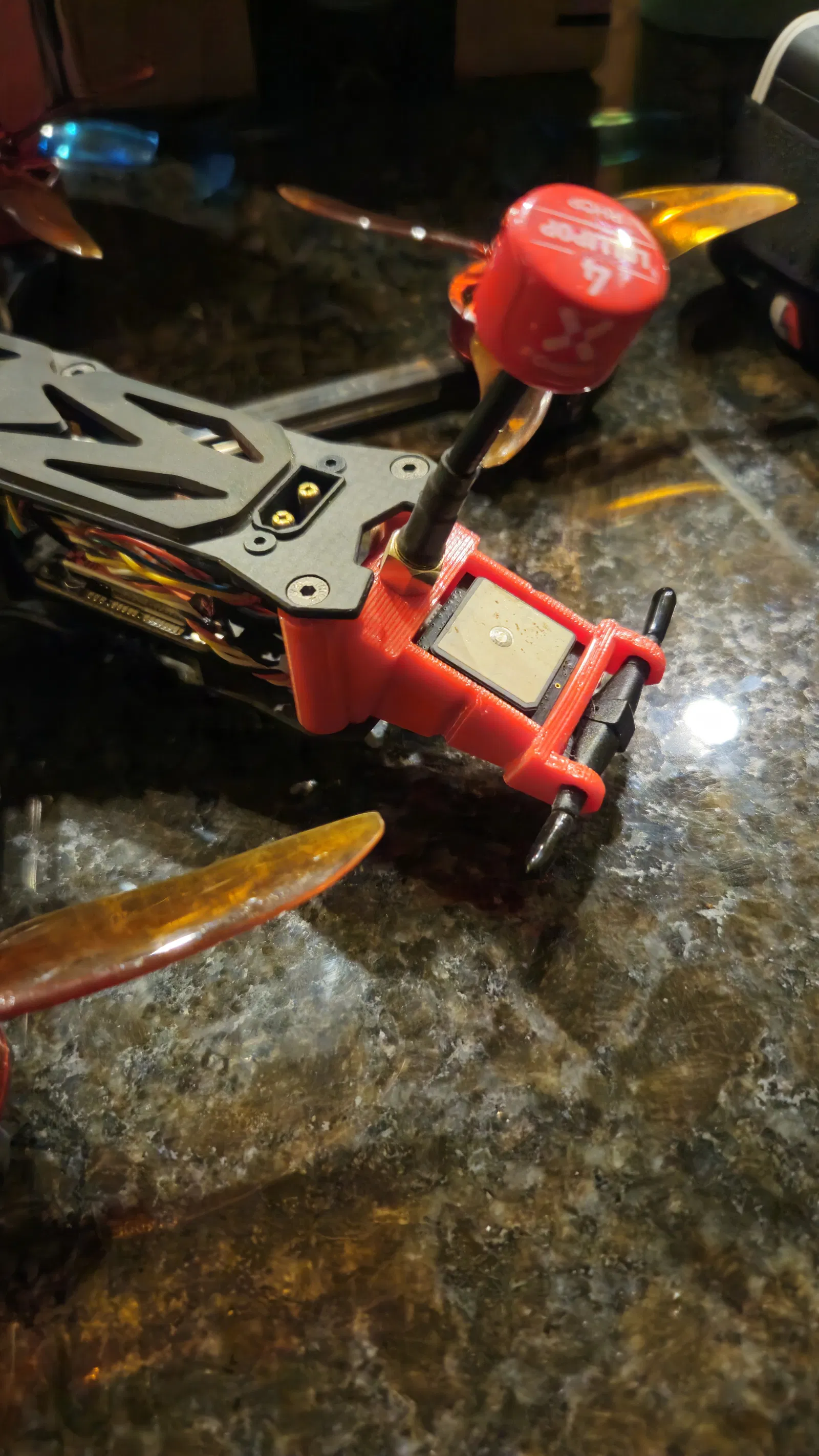

Ăng-ten SMA được đặt ở góc nghiêng về phía sau để tránh cánh quạt một cách tối ưu, và phần vỏ GPS đặt module ở vị trí cao giúp thu tín hiệu vệ tinh tốt. Khay GPS có thêm một khe nhỏ để luồn dây rút, giúp cố định module chắc chắn khi anh em bay lượn mạnh hoặc lỡ xảy ra va chạm.

Hướng dẫn in

• Chất liệu: Khuyên dùng TPU để có độ dẻo và chịu va đập tốt
• Infill: 20–30%
• Walls: 2–3 đường bao
• Support: Cần thiết (cho phần nhô ra của khay GPS)

Ghi chú về độ tương thích

• Được thiết kế dựa trên layout khung Hurricane 5
• Vừa với các trụ stand-off cách nhau 25mm và đường kính 5mm
• Lỗ gắn đầu nối SMA được thiết kế cho dây nối MMCX-to-SMA
• Khay GPS vừa với các loại module micro-GPS phổ biến (dòng BN-180/BN-220)
