Thước đo tỷ lệ (Proportional Divider) tùy chỉnh

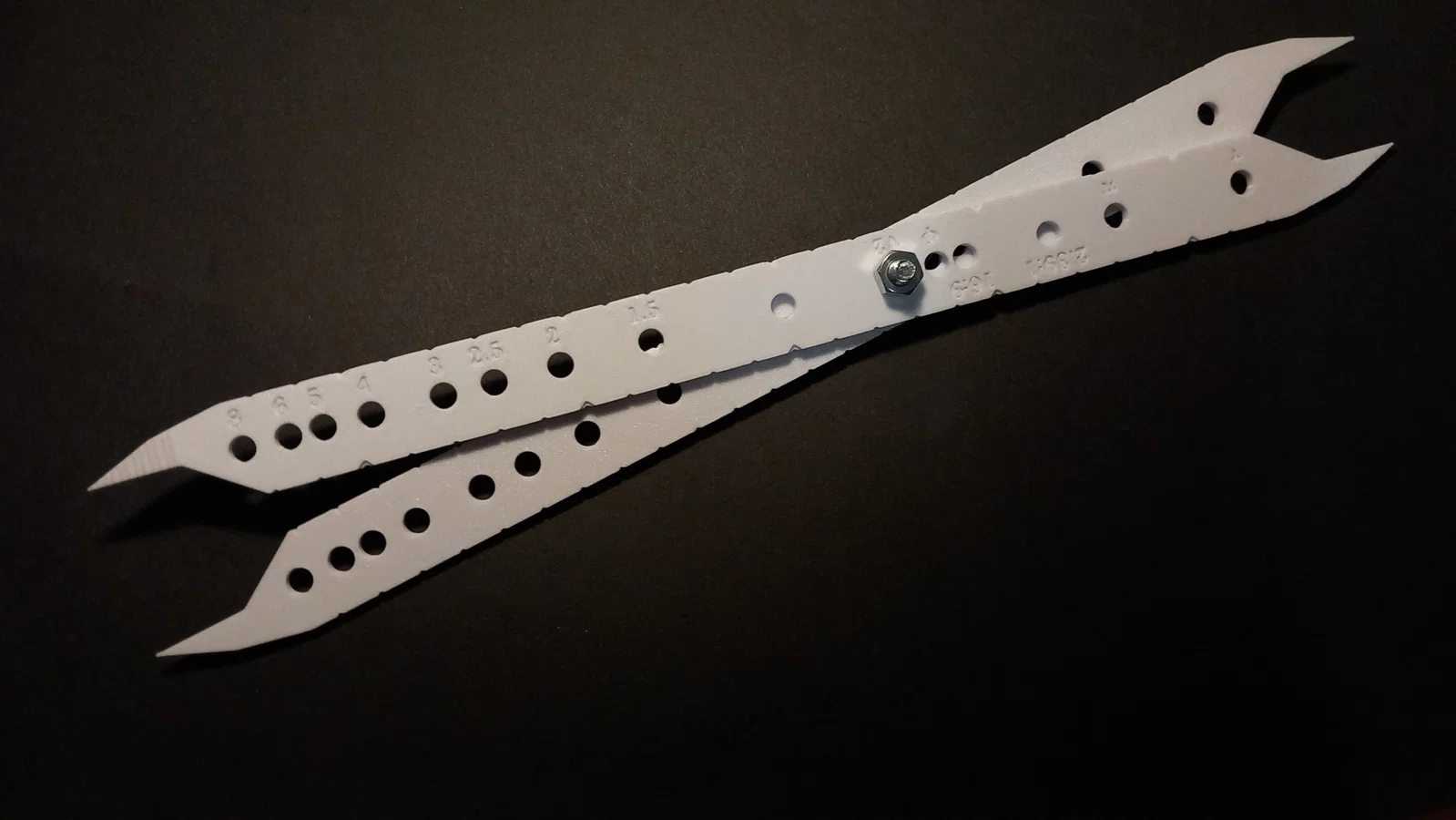

Mình đã tạo ra một chiếc thước đo tỷ lệ (proportional divider) có thể tùy chỉnh, với các tỷ lệ chia độ chính xác, rất hữu ích cho cả việc vẽ tranh lẫn làm mộc.

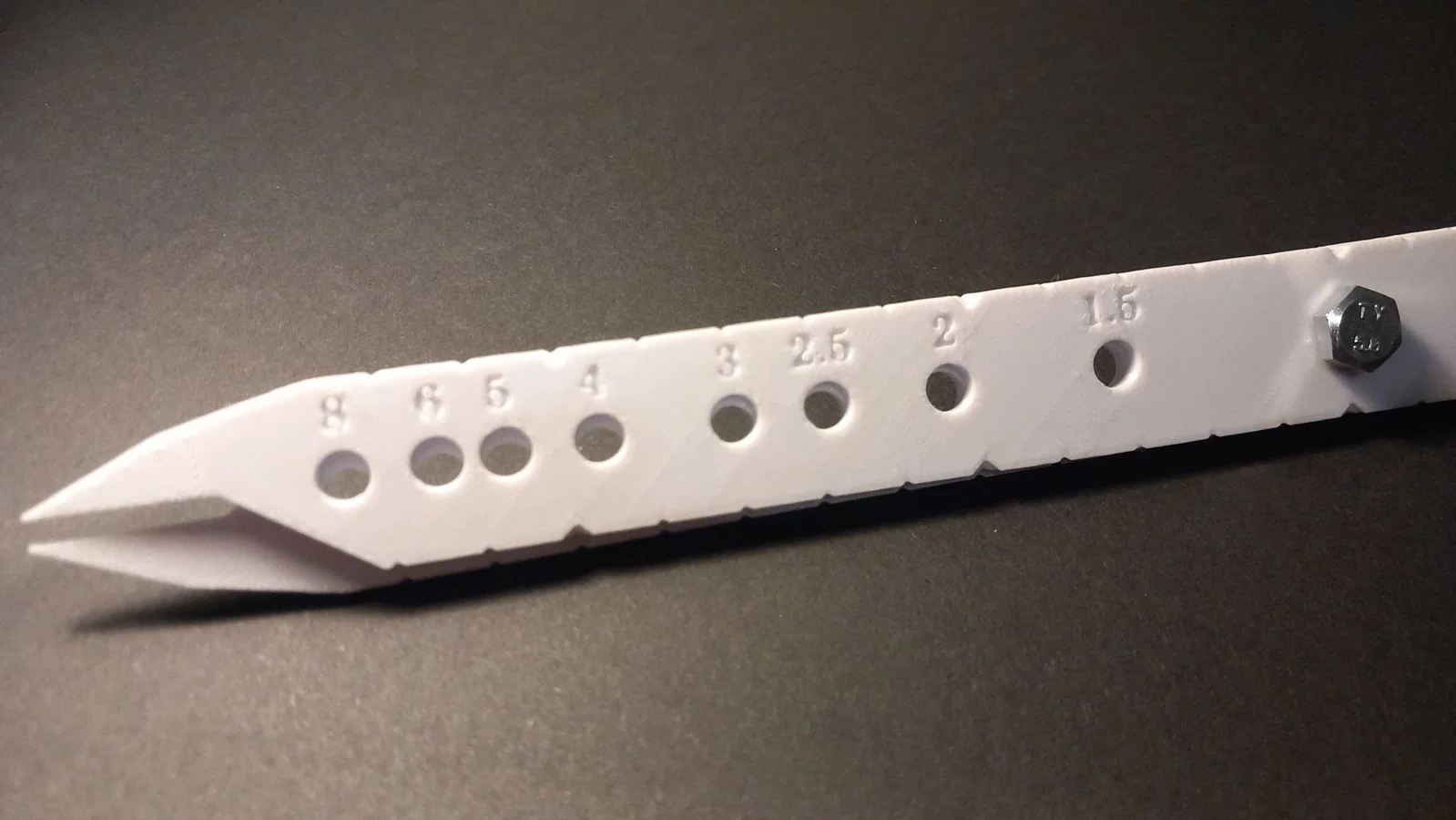

Thước đo của mình có các lỗ chốt cho những tỷ lệ sau:

• 1, 1.5, 2, 2.5, 3, 4, 5, 6, 8: Các tỷ lệ thông dụng

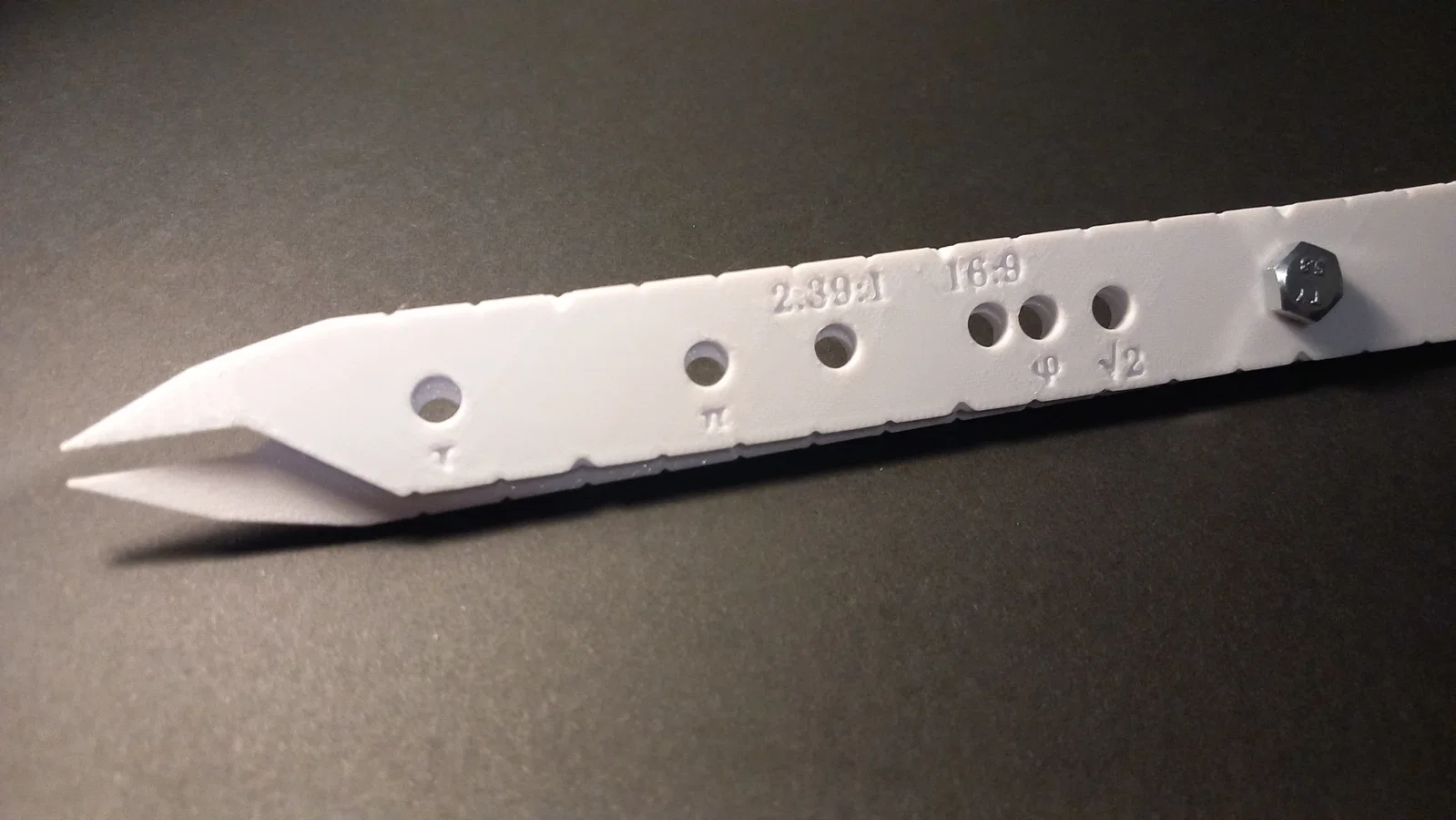

• φ: Tỷ lệ vàng (Golden ratio)

• √2: Dùng để chuyển đổi kích thước giữa các khổ giấy tiêu chuẩn, hoặc chuyển đổi giữa cạnh và đường chéo của hình vuông

• π, τ: Đo chu vi hình tròn từ bán kính hoặc đường kính

• 16:9, 2.39:1: Các tỷ lệ khung hình video phổ biến cho hoạt họa

Bạn có thể tùy chỉnh các vị trí lỗ và thông số chung của thước bằng tệp OpenSCAD đi kèm.

Thước cũng được thiết kế với các cạnh răng cưa để cầm nắm chắc chắn hơn. Các đường răng cưa này còn có thể dùng như một thước đo centimet (metric ruler).

Mô hình có chiều dài 32cm, được thiết kế để đặt vừa vặn theo đường chéo trên bàn in 256x256mm của máy in Bambu Lab A1.

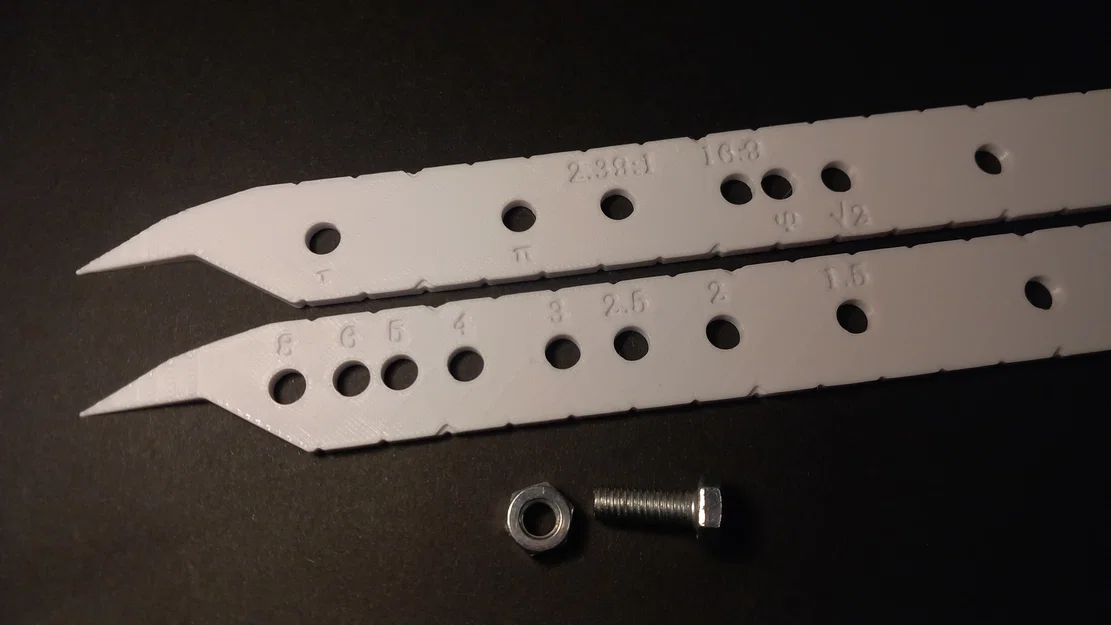

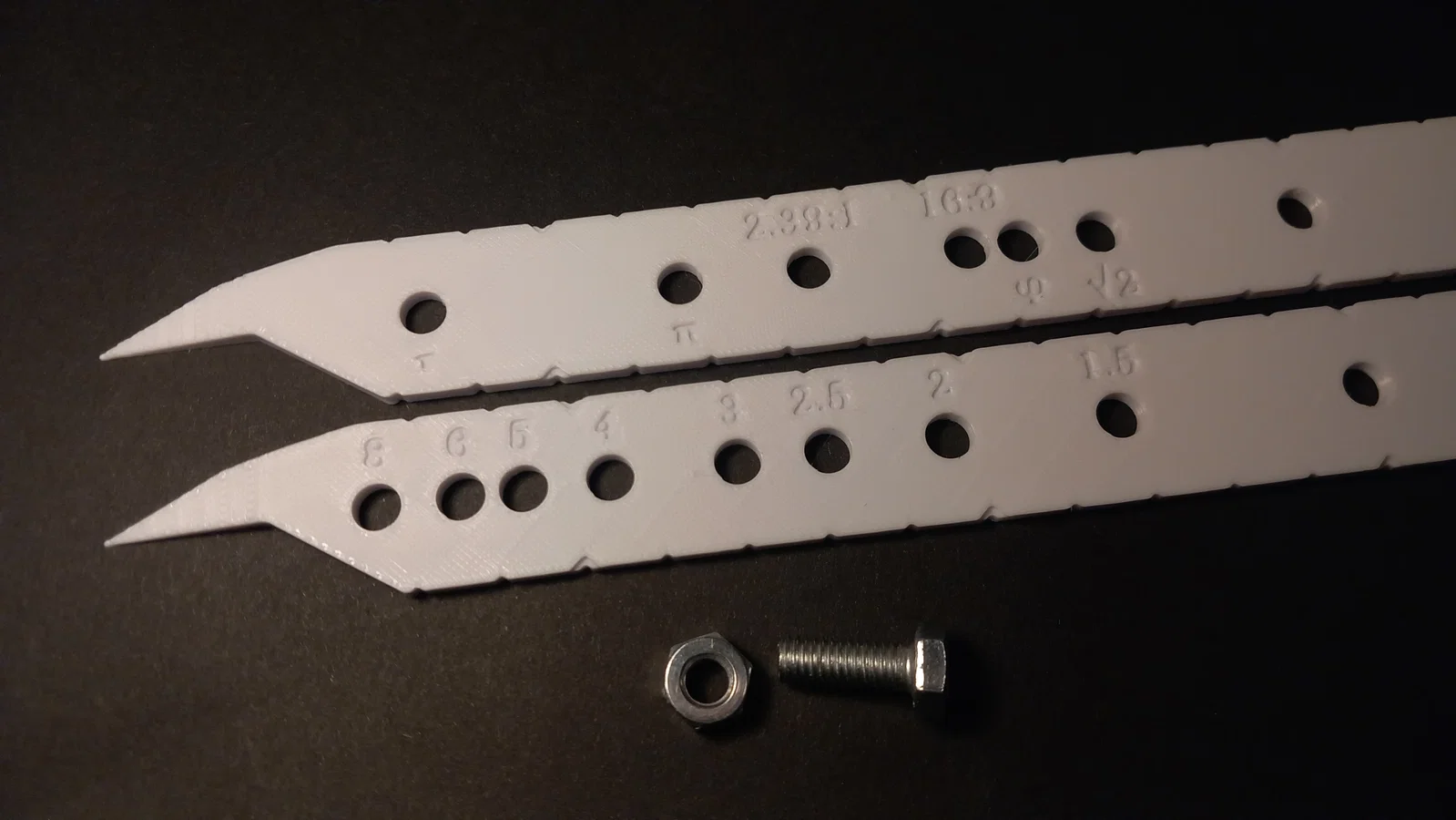

Yêu cầu cần có một bộ bu-lông và đai ốc M6 để cố định hai thanh lại với nhau.

Nội dung từ bên thứ ba

Mô hình này sử dụng phông chữ Edwin từ MuseScore BVBA. Edwin được phân phối theo giấy phép SIL Open Font License phiên bản 1.1, có sẵn tại https://github.com/MuseScoreFonts/Edwin.
