Trạm Sạc Pin 12v REV (REV 12v Battery Charging Station)
- Lượt tải
- 0
- Lượt thích
- 0
- Lượt coi
- 59
- Bản remix
- 0
- Bình luận
- 0
File 3 4,5 MB
- Rear_Skirt_1783910115.stlSTL · 118,1 KB
- Battery_Charging_Station_BFC_20669_1783910117.stepSTEP · 3,4 MB
- Body_1783910119.stlSTL · 1 MB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #267927
- Danh mục
- DIY
- Ngày đăng
Mô tả

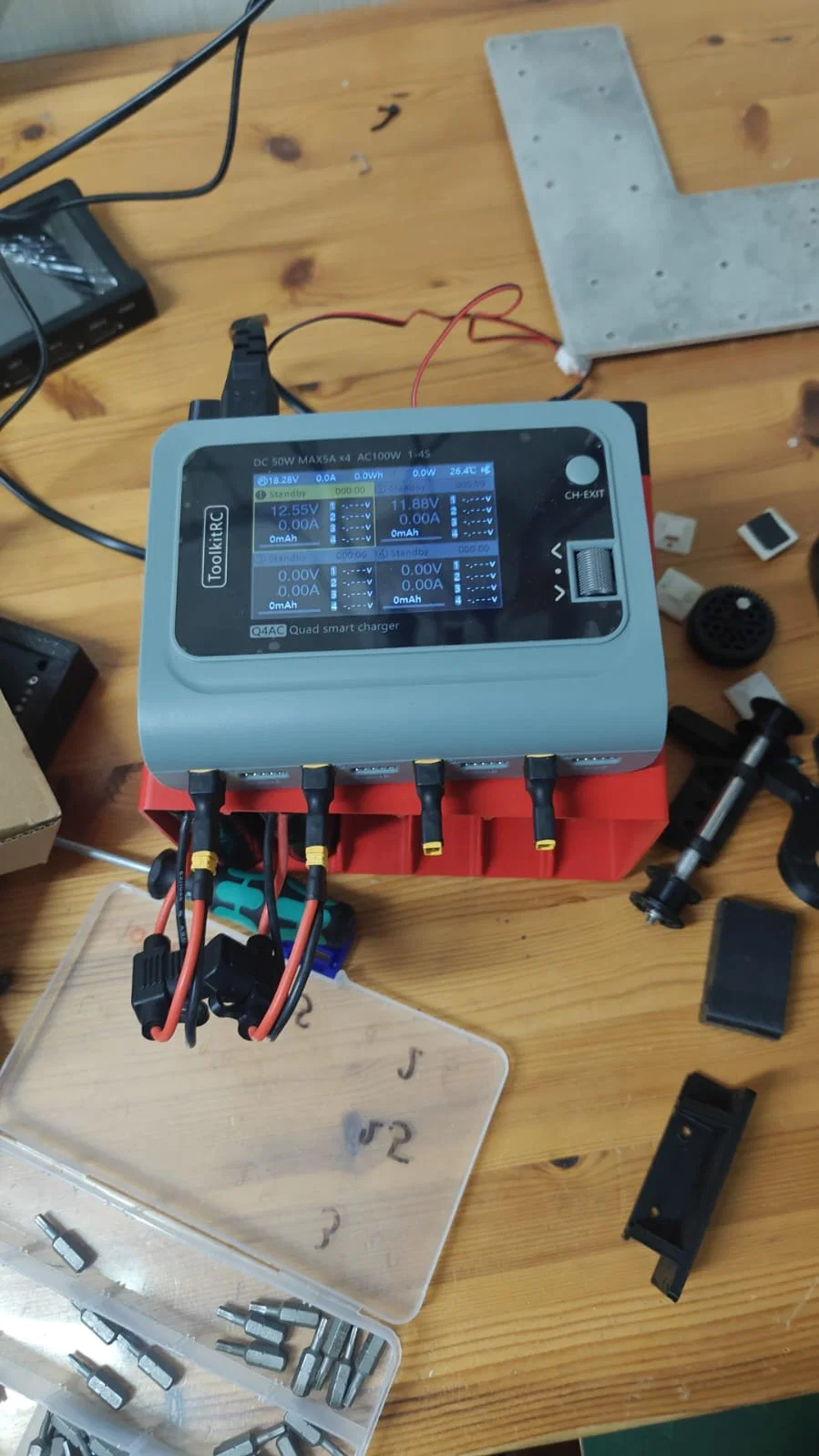

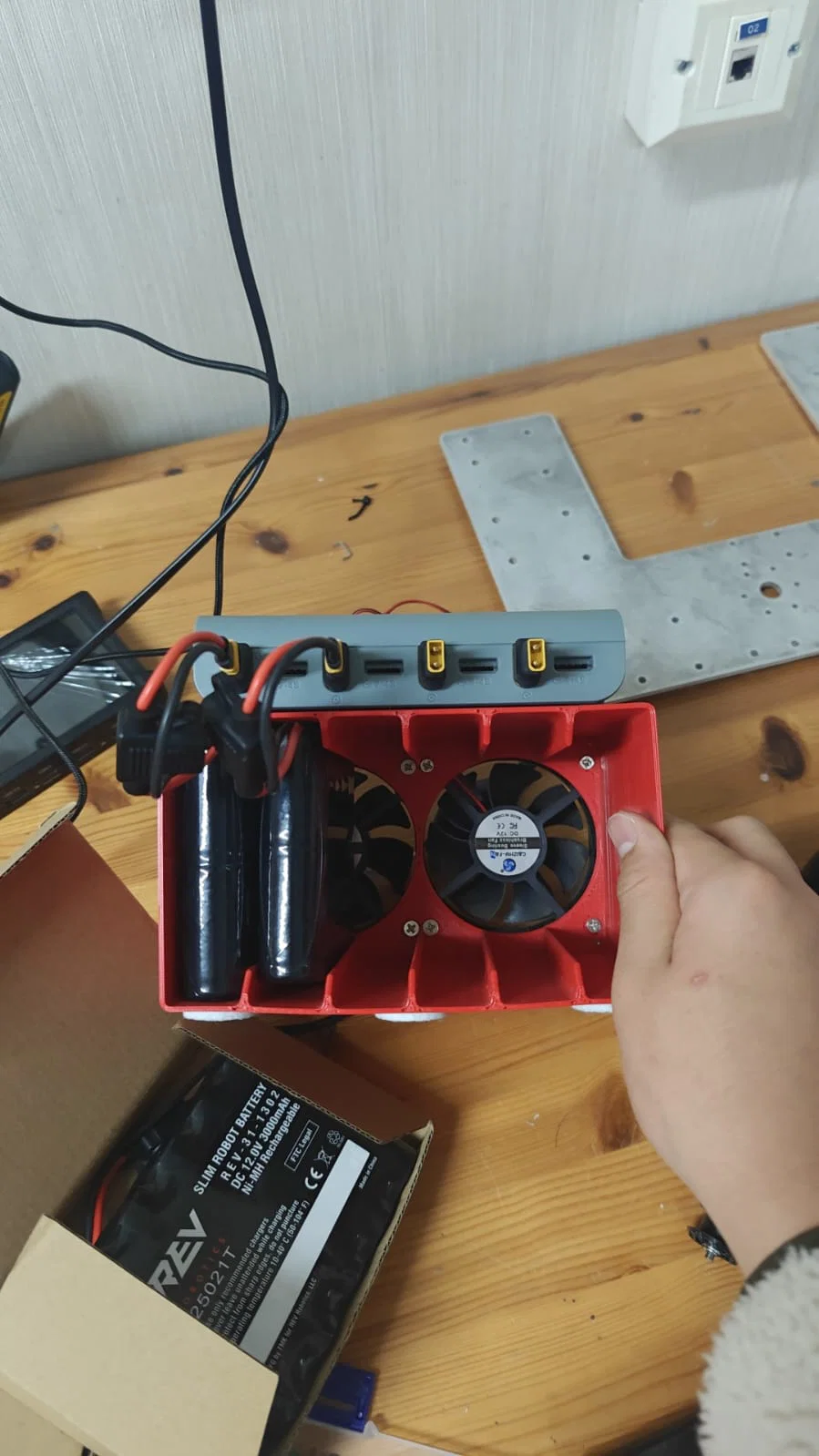

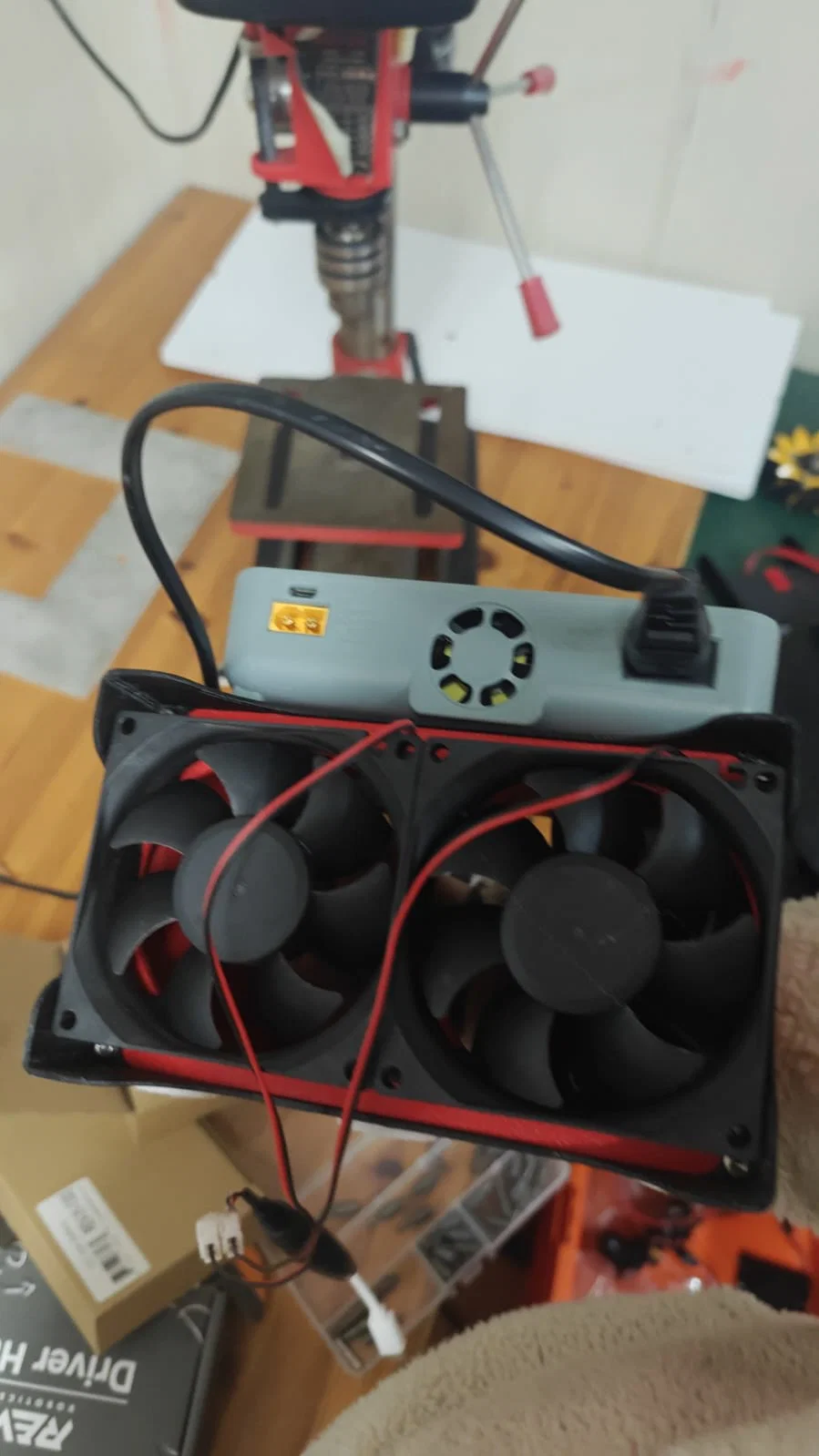

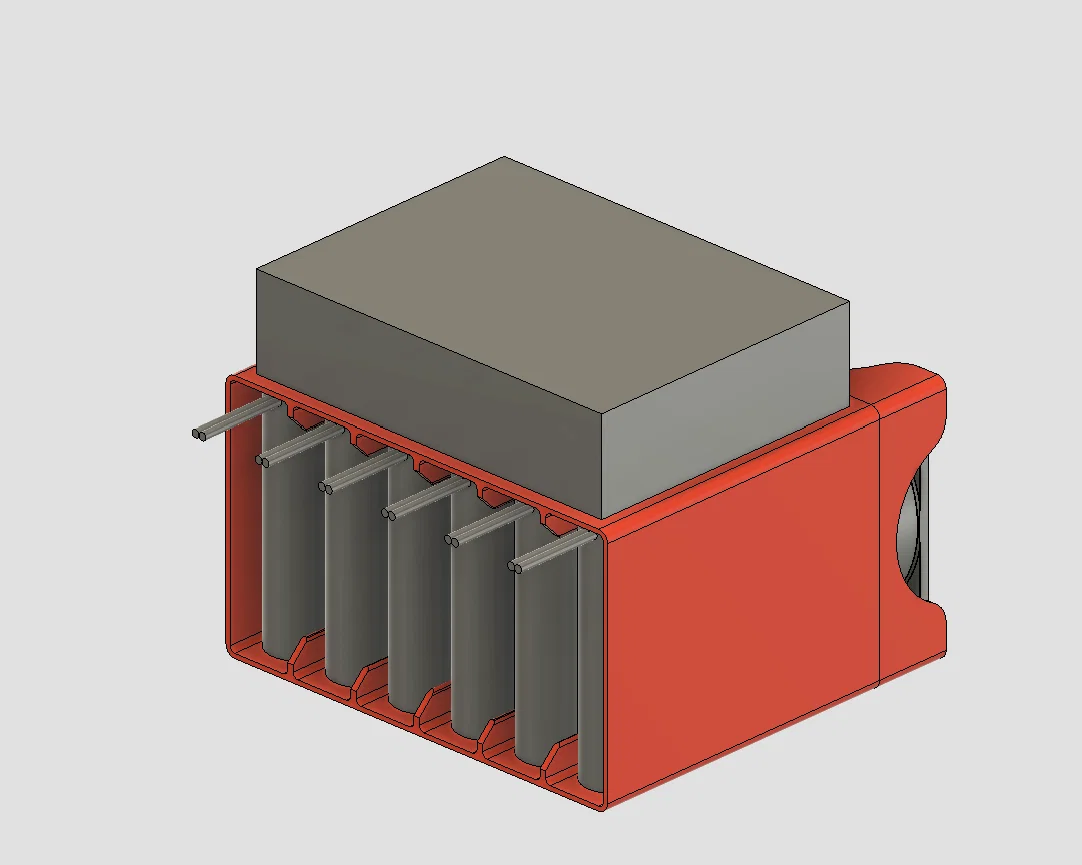

Đây là trạm sạc pin mà team tụi mình (Build For Change #20669) đã thiết kế và đang sử dụng. Trạm sạc này có chỗ chứa cho 6 cục pin, phía trên là vị trí đặt bộ sạc, kèm theo đó là 2 quạt 80mm để làm mát pin trong quá trình sạc. Danh sách linh kiện (BOM) & đường link mua hàng: 1x Bộ sạc ToolKitRC Q4AC aliexpress.com/item/1005006147099023.html (Bản XT30 hiện tại rất khó tìm, nên tụi mình sẽ dùng đầu chuyển đổi). 2x Quạt 12v 808025mm (LƯU Ý: Đây là loại 12v dùng cho bộ tăng áp adapter! Bạn có thể chọn phương án khác là dùng quạt 5v rồi đấu dây trực tiếp qua cổng micro USB, do mình có sẵn quạt 12v nên tận dụng luôn kèm bộ booster): aliexpress.com/item/1005006306536871.html (Chọn loại 8025, 12v). 1x Bộ chuyển đổi 5v USB sang 12v 4-Pin: aliexpress.com/item/1005008143717478.html. 1x Bộ chuyển đổi Micro USB sang USB: aliexpress.com/item/32578079955.html (Hoặc bạn có thể hàn trực tiếp đầu micro USB thay vì dùng adapter). 4x Bộ chuyển đổi XT60 sang XT30: aliexpress.com/item/1005007407760388.html (Mua nguyên set 4 cái). 8x Ốc vít bắt quạt (có thể tháo từ máy tính cũ, hoặc dùng ốc M5x8mm trở lên cũng được). 4x Ốc M3x6mm để kết nối 2 phần in 3D lại với nhau.
Thông số in
- Định dạng
- stepstl
- Số file mô hình
- 3
- Tổng dung lượng
- 4,5 MB
- File lớn nhất
- 3,4 MB
