Filament Drybox (Tổng hợp các thành phần tối ưu nhất)

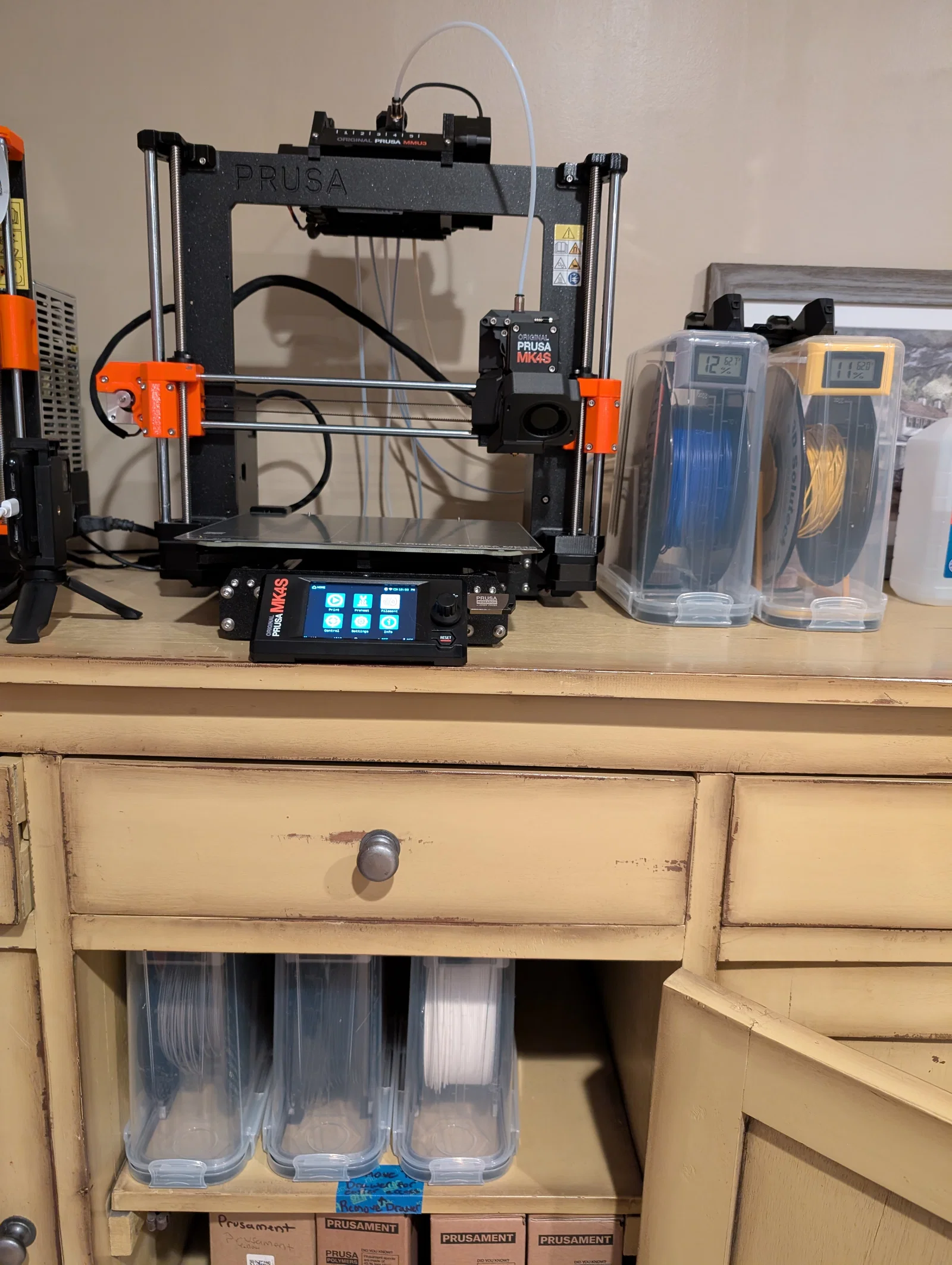

Tôi muốn có một chiếc drybox để giữ cho sợi nhựa của mình luôn khô ráo trong những tháng ẩm ướt, và tôi thực sự muốn loại bỏ cái buffer của MMU3 vốn chiếm rất nhiều không gian và làm cho hàng mét sợi nhựa luôn phải tiếp xúc với độ ẩm.

Sau khi tìm hiểu, tôi đã bị choáng ngợp bởi rất nhiều mẫu drybox khác nhau, nhưng sau nhiều lần nghiên cứu (và thử sai không ít), tôi đã chọn ra một thiết kế lai sử dụng những linh kiện "đỉnh của đỉnh" từ nhiều thiết kế khác nhau cùng một vài linh kiện tôi tự tùy chỉnh.

Lịch sử phát triển Drybox (theo những gì tôi biết)

Trước hết, mọi thứ tôi làm ở đây đều dựa trên nền tảng từ những công trình sáng tạo của các anh em đi trước! Theo như tôi biết thì đây là những bước tiến quan trọng để có được kết quả này:

• Tháng 3/2023 - @Kato22_445783 đã công bố thiết kế này tận dụng hộp đựng ngũ cốc và khay hút ẩm. Tuy nhiên, nó chỉ dùng để lưu trữ và không hỗ trợ in trực tiếp từ hộp (được lấy cảm hứng từ Josh Murrah tại đây từ tháng 2/2022).
• Tháng 8/2023 - @GunplaMark_876550 đã công bố cải tiến này nhưng vẫn chưa hỗ trợ in trực tiếp.
• Tháng 6/2024 - Stephen (@IVDxConsulting_45366) đã có bước tiến lớn khi cho phép in trực tiếp từ hộp với thiết kế này (cũng loại bỏ nhu cầu dùng buffer MMU3)... tuyệt vời!
• Tháng 7/2024 - @GunplaMark_876550 đã công bố cải tiến này dựa trên thiết kế của Stephen.
• Tháng 11/2024 - @tcosta_240835 đã thay đổi cuộc chơi với thiết kế này, loại bỏ các trục lăn (giảm một nửa số lượng vòng bi) và thay vào đó treo cuộn nhựa từ tâm trục, giúp cải thiện độ ổn định và tin cậy.

Giải pháp của tôi

Thiết kế lai của tôi là sự kết hợp các thành phần "tốt nhất của tốt nhất" từ các thiết kế trên sau khi tôi đã tự mình trải nghiệm:

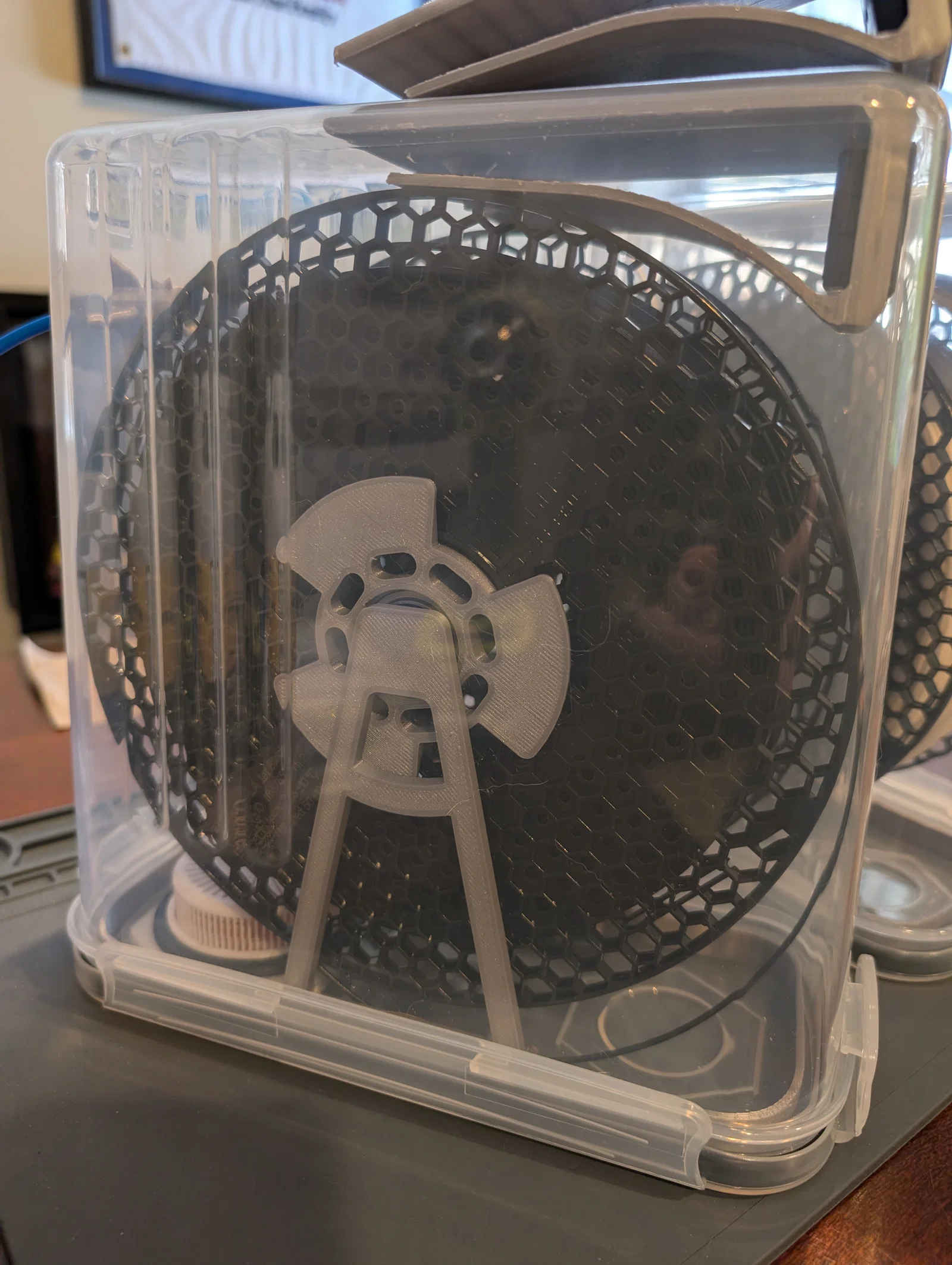

1. Base (Đế) và Universal Hubs (Trục đa năng) là thiết kế của @tcosta_240835. Thiết kế treo cuộn nhựa ở tâm trục ổn định hơn nhiều so với dùng trục lăn trước đây.
2. Arms (Tay đỡ) là thiết kế của riêng tôi, cải tiến từ bản gốc của @tcosta_240835 để cứng cáp hơn, chống tuôn ren và phù hợp với nhiều loại ốc M3 khác nhau.

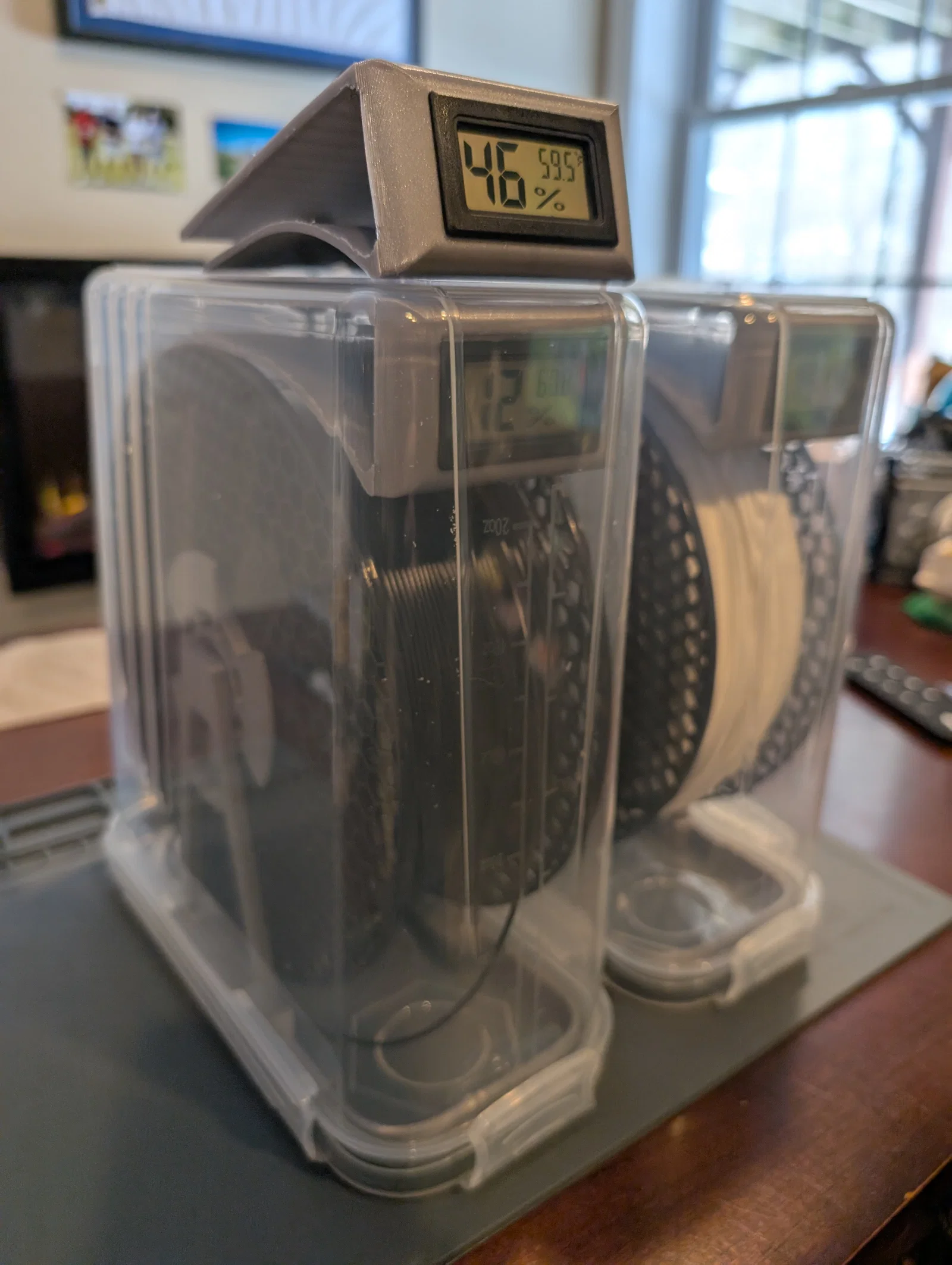

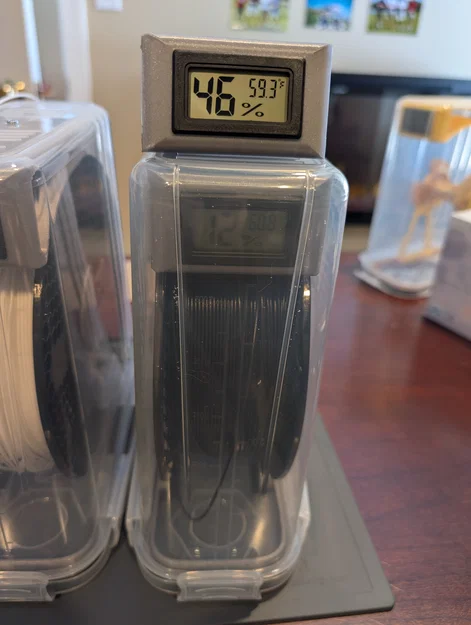

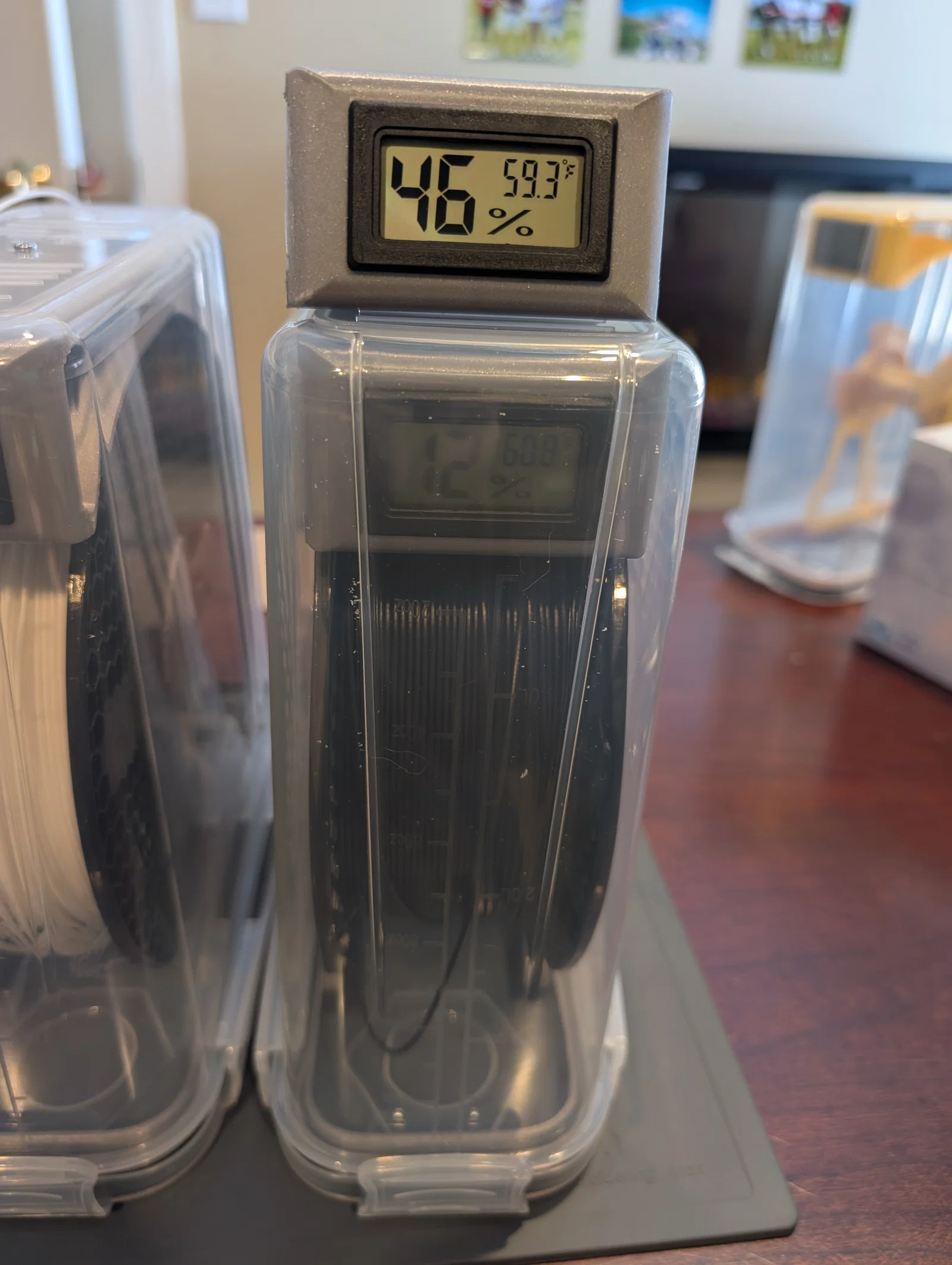

3. Hygrometer Bracket (Giá đỡ ẩm kế) của @GunplaMark_876550 dễ in và cực kỳ quan trọng vì nó tạo ra lực ma sát nhẹ, ngăn cuộn nhựa bị xả quá đà khi máy in kéo nhựa.
4. Coupler Nut (Đai ốc nối) lấy từ thiết kế của @IVDxConsulting_45366, đơn giản và hiệu quả.
5. Desiccant Bin (Hộp hút ẩm) của @GunplaMark_876550 rất dễ đổ thêm hạt hút ẩm và lắp vào nắp hộp.

Hướng dẫn in

• In theo đúng hướng đặt trong file STL.
• Không cần hỗ trợ (supports).
• Dùng bất kỳ loại nhựa nào (tôi dùng PLA thấy rất ổn).
• Infill 15-20% là đủ.

Danh sách linh kiện phụ trợ

• Hộp đựng ngũ cốc (cần 1 cái/drybox).
• Ẩm kế điện tử.
• Đầu nối Bowden (Bowden Tube Coupler).
• Hạt hút ẩm đổi màu.
• Vòng bi 608 (2 cái/drybox).
• Ốc M3 (5 cái, dài từ 8mm-20mm) và 1 đai ốc M3.
• Ống PTFE đường kính trong 2.5mm.

Hướng dẫn lắp ráp

Base & Arms:

• Đặt Base vào nắp hộp đựng ngũ cốc, dùng 4 lỗ trên Base để khoan lỗ trên nắp.
• Lắp Arms vào Base và cố định bằng ốc M3.

Universal Hub và Vòng bi:

• Ép vòng bi 608 vào hai đầu của Universal Hub.
• Vặn Hub vào cuộn nhựa và gắn vào Arms.

Hygrometer Bracket:

• Khoan một lỗ trên phần "gờ" ở giữa đáy hộp, gắn ẩm kế vào giá đỡ và cố định bằng ốc M3.

Bowden Tube Coupler:

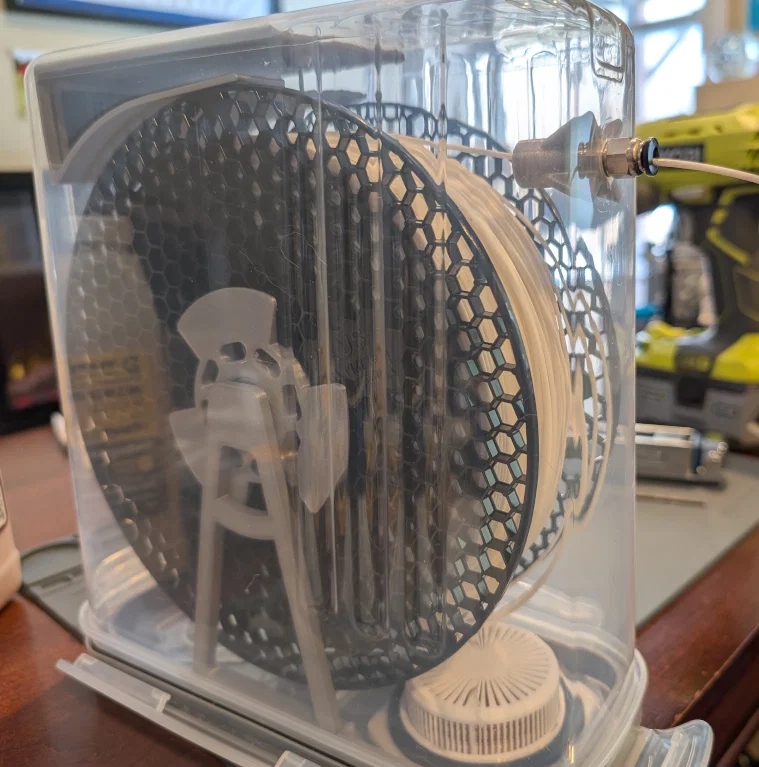

• Khoan lỗ (8mm) bên hông hộp, lắp đầu nối Bowden và cố định bằng Coupler Nut bên trong.

Desiccant Container:

• Đổ đầy hạt hút ẩm vào Desiccant Bin, vặn nắp và đặt vào lỗ trên nắp hộp đựng ngũ cốc.

Hoàn thành!
