Filament Drybox [Hệ thống lắp đặt thay thế]

• Đã đăng lại phiên bản cải tiến nhẹ của “inlet_M10”

CẬP NHẬT 01.04.2024

• Đã thêm hai linh kiện mới để chứa vừa cuộn dây Prusament trong một trong các hộp
• https://www.amazon.de/dp/B0CBPVPDYR?psc=1&ref=ppx_yo2ov_dt_b_product_details

CẬP NHẬT 30.03.2024

• Để giảm ma sát hơn nữa, mình đã thêm các linh kiện mới giúp rút ngắn ống PTFE còn một nửa chiều dài và giảm thiểu nhu cầu khoan lỗ trên hộp
• Các linh kiện đã thêm:

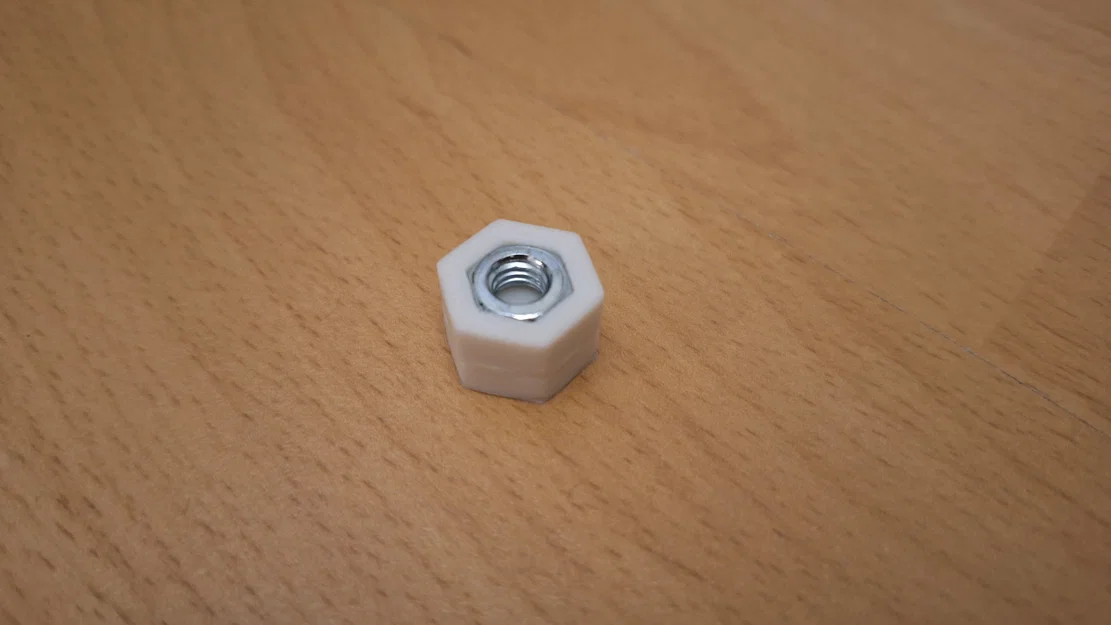

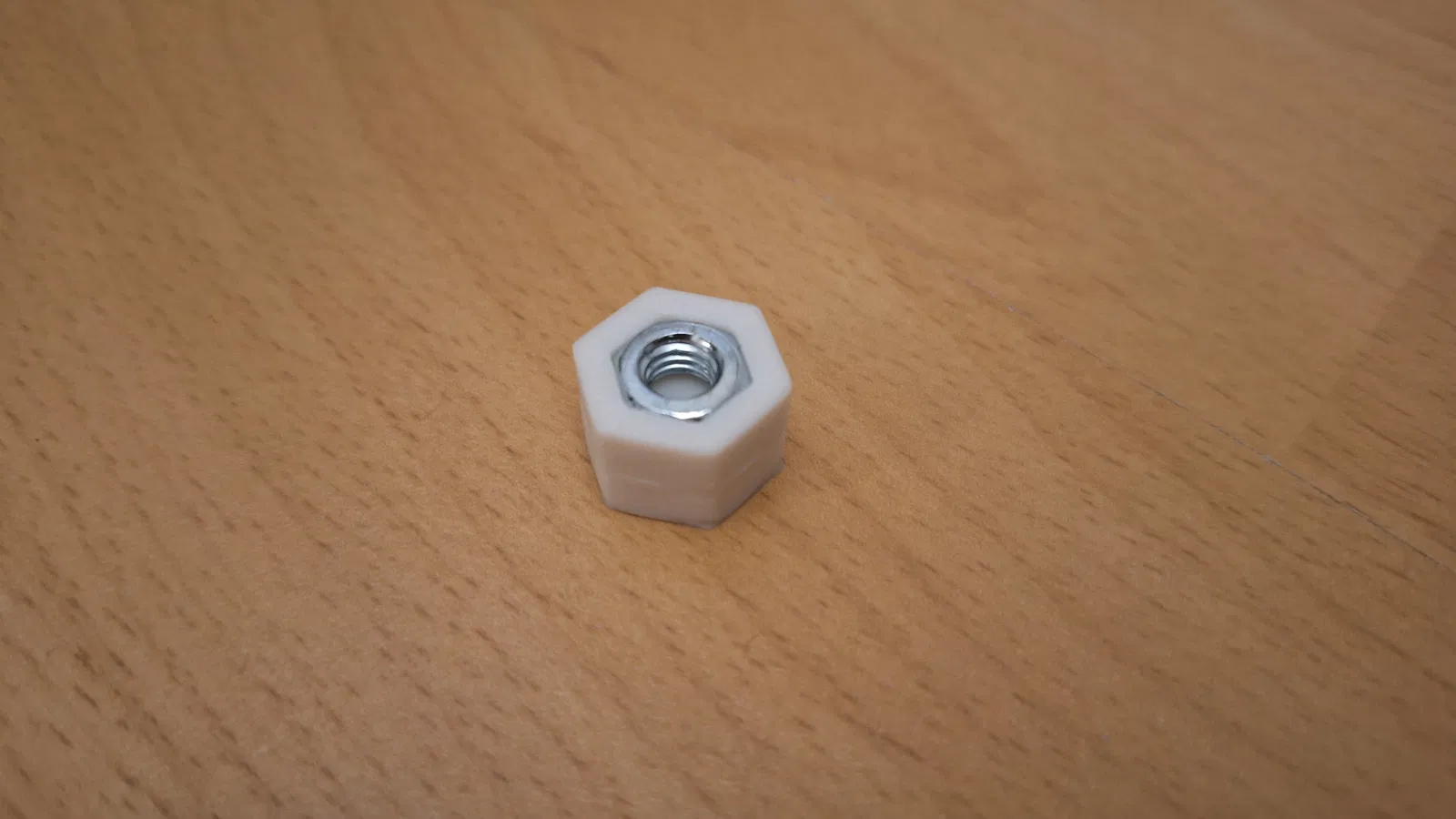

  • plug_thread_M6_integrated ("vị trí đỗ")
  • M6_plug + M6_screw nếu bạn cần đóng các lỗ đã khoan từ trước

CẬP NHẬT 11.03.2024

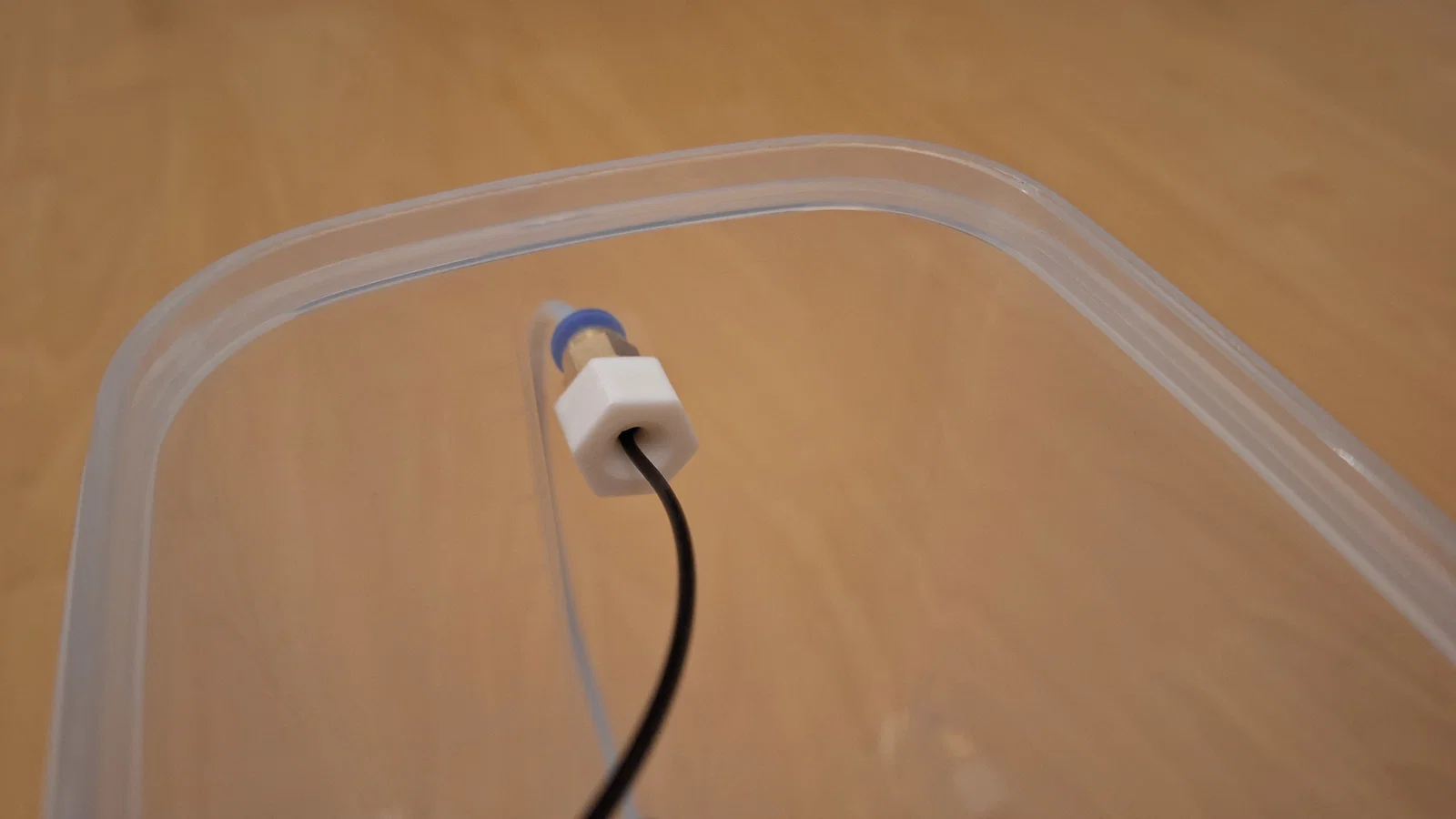

• Thêm linh kiện Filament Inlet mới + vòng đệm để kết nối với đầu nối khí nén M10 nhằm giảm ma sát. Hãy đảm bảo ống PTFE đã được cắm vào hết cỡ trong linh kiện Inlet khi lắp ráp!
• Thêm linh kiện bộ chuyển đổi mới để sử dụng giá đỡ cuộn dây với loại hộp đựng ngũ cốc khác
• Cập nhật mô tả và thêm các linh kiện cần mua mà mình đã sử dụng đến nay

Mô tả

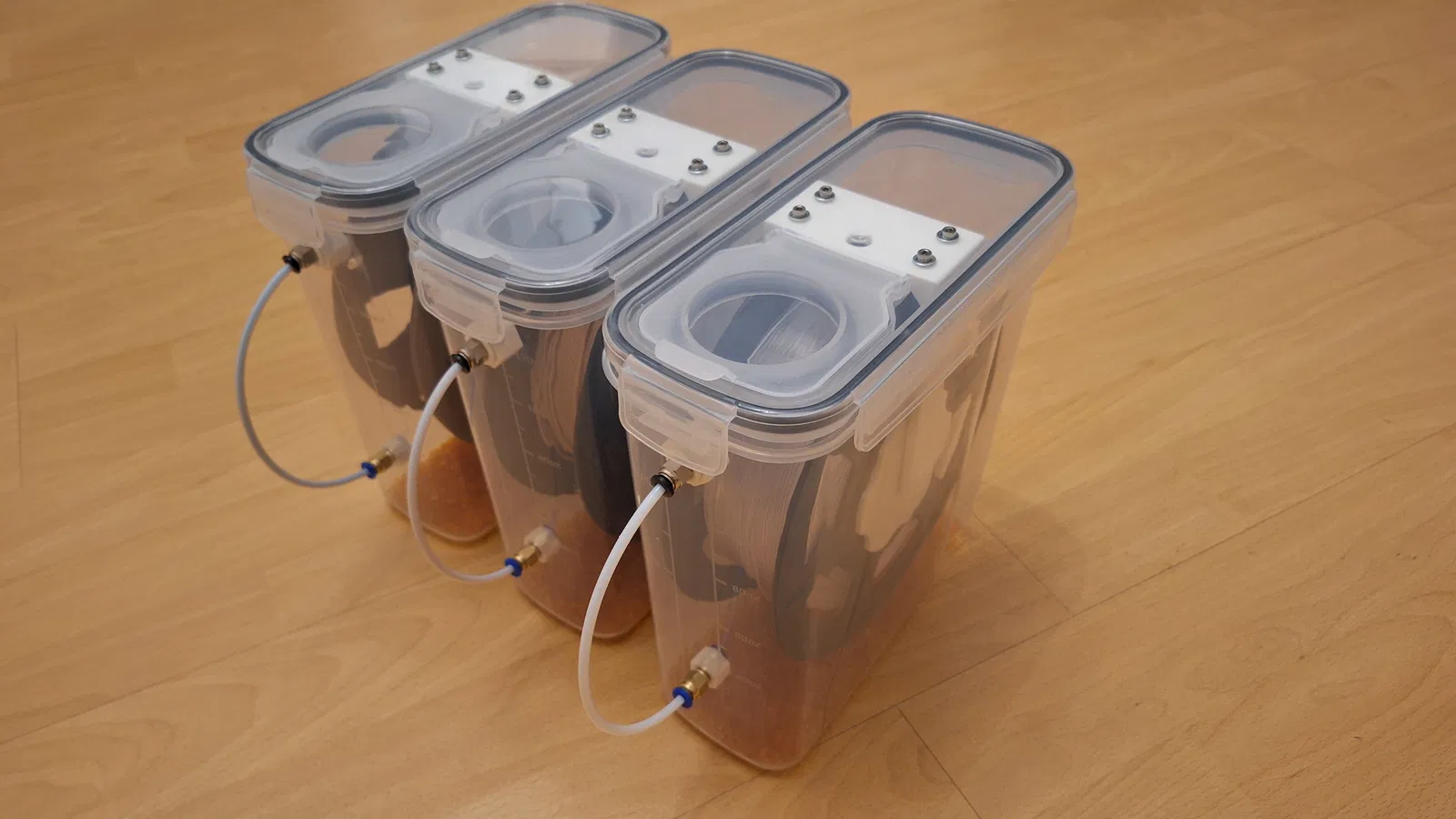

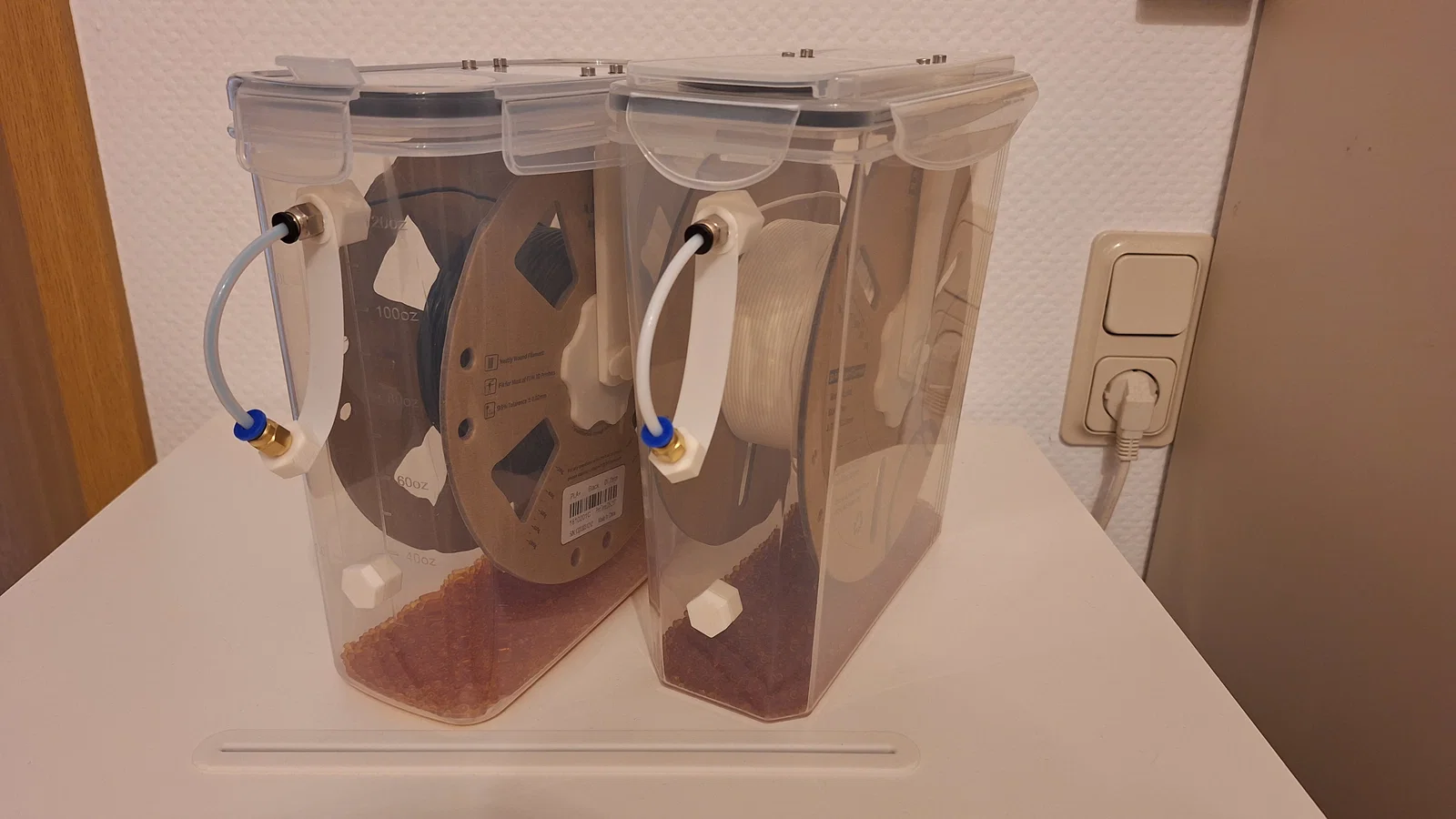

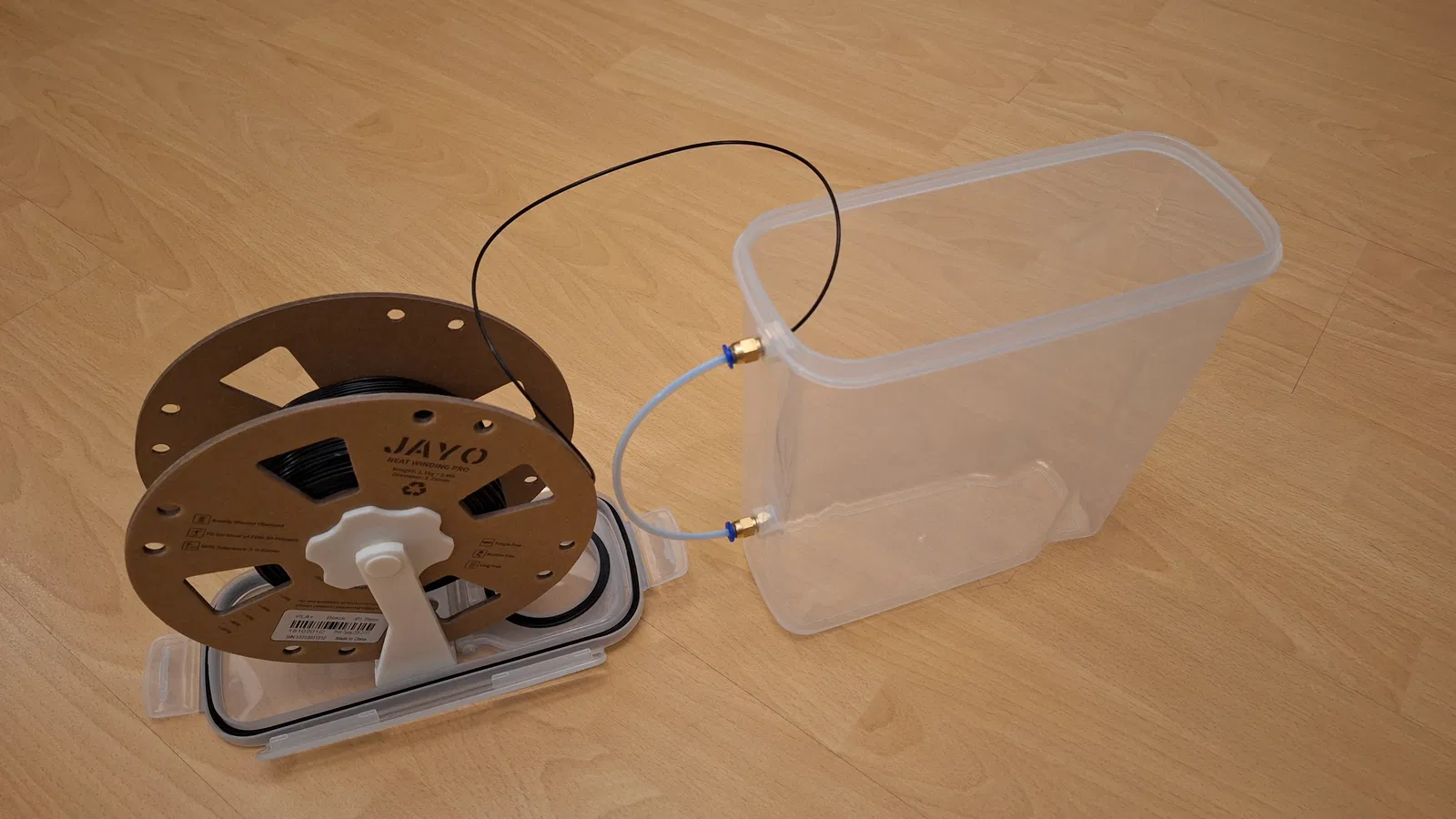

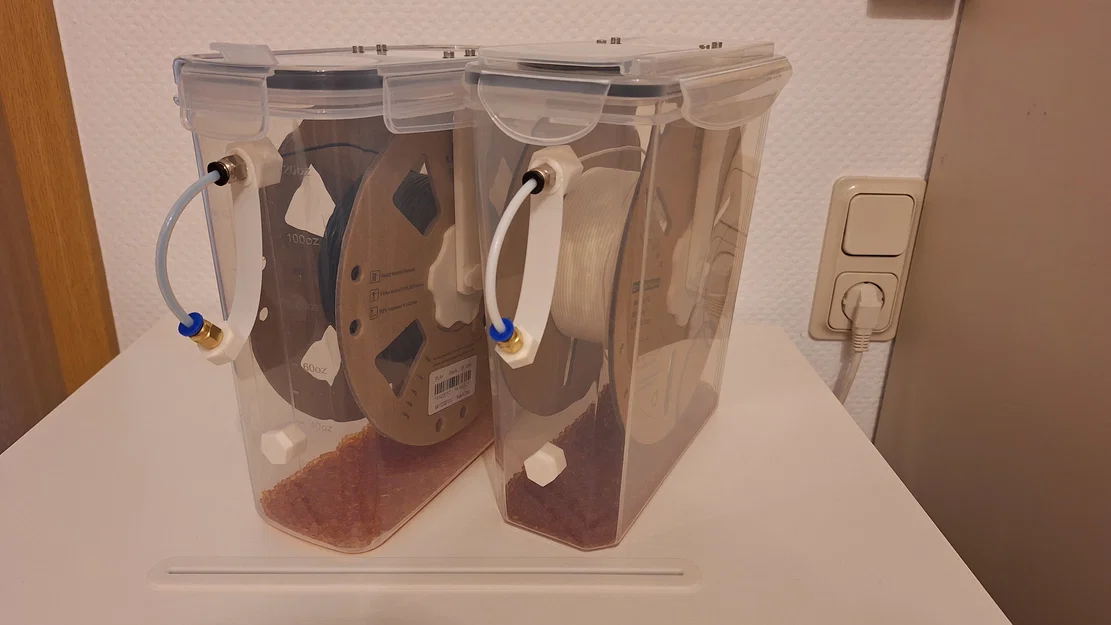

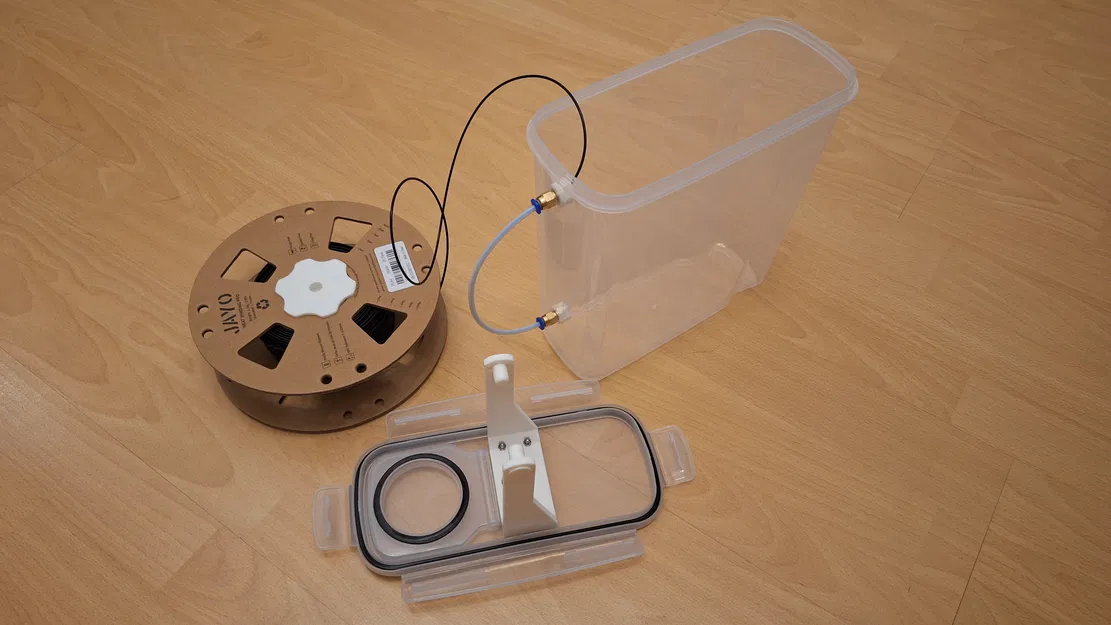

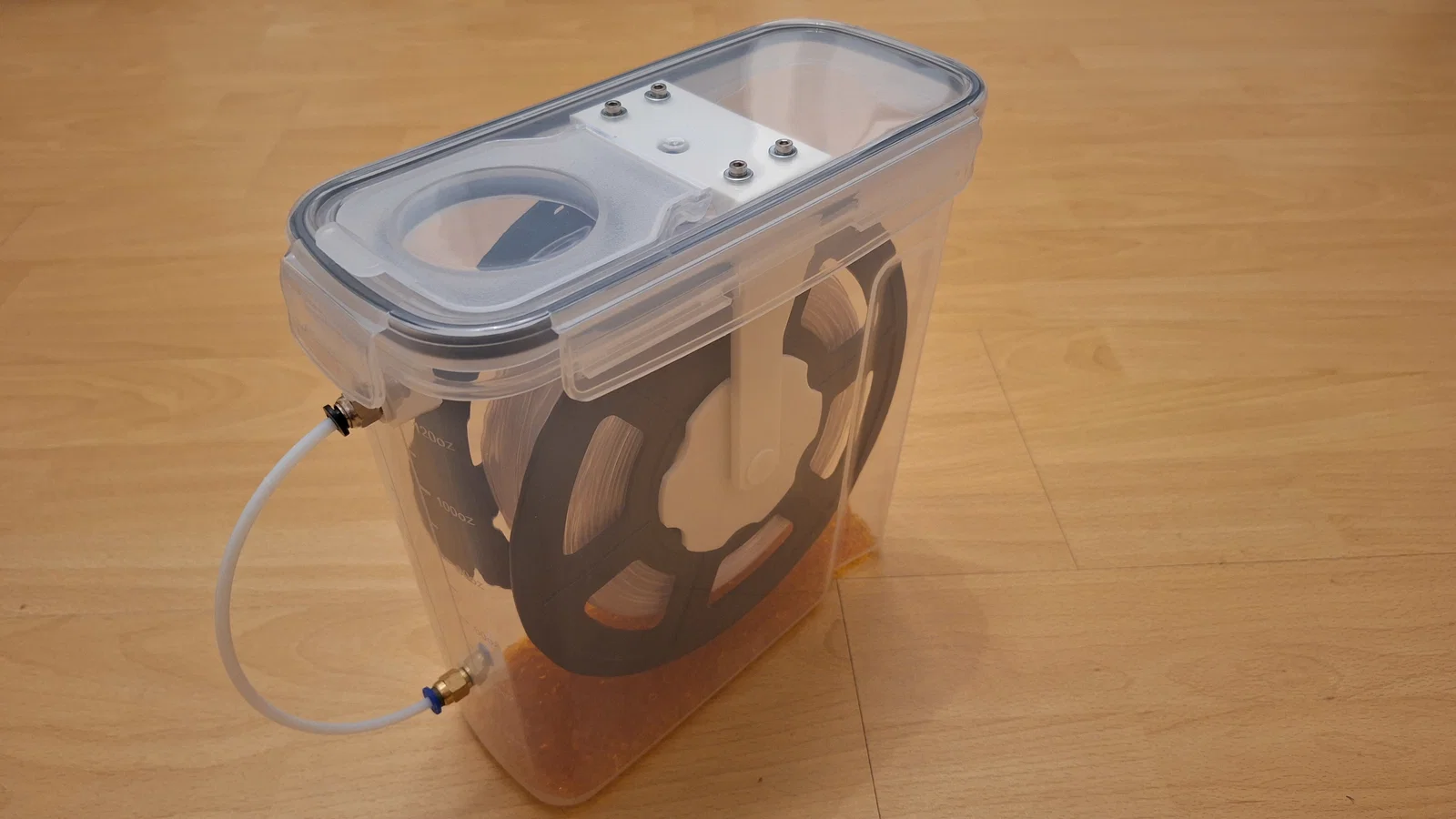

Đây là một mẫu Filament Drybox khác với hệ thống lắp đặt riêng. Không cần loại hộp cụ thể nào cả! - chỉ cần nắp phẳng là được.

Mình đã thử dùng hai loại hộp đựng ngũ cốc khác nhau. Xem ưu và nhược điểm của từng loại bên dưới trong phần linh kiện cần mua.

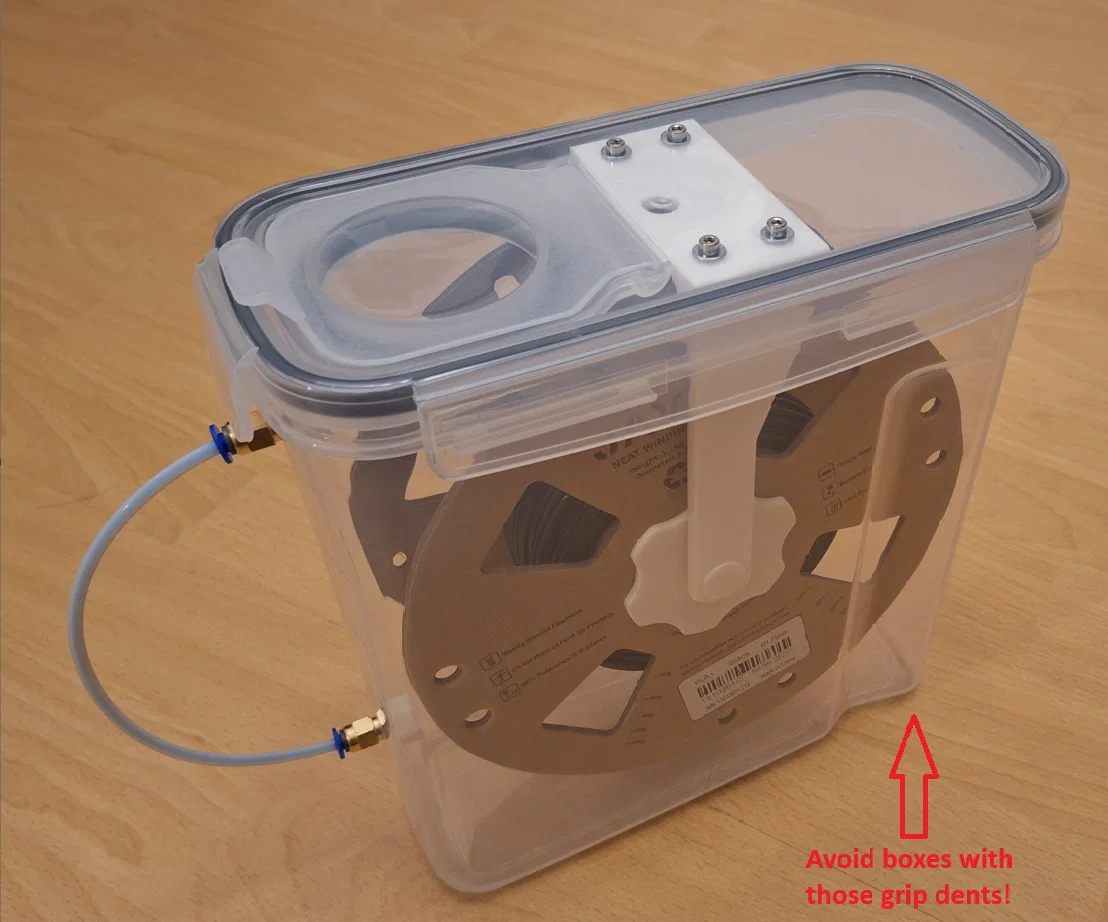

LƯU Ý: Hãy chắc chắn mua loại hộp đựng ngũ cốc không có các “vết lõm tay cầm”. Mình đã lỡ mua loại đó và đó là lý do tại sao chỉ các cuộn dây có chiều rộng tối đa 60mm mới vừa.

Mình đã thêm một số bộ chuyển đổi cuộn dây với nhiều đường kính khác nhau cho các cuộn mình đang sở hữu. Cứ nhắn mình nếu bạn cần thêm kích thước khác nhé.

Cài đặt in mình đã sử dụng:

• In bằng PLA thông thường
• Chiều cao lớp 0.2mm

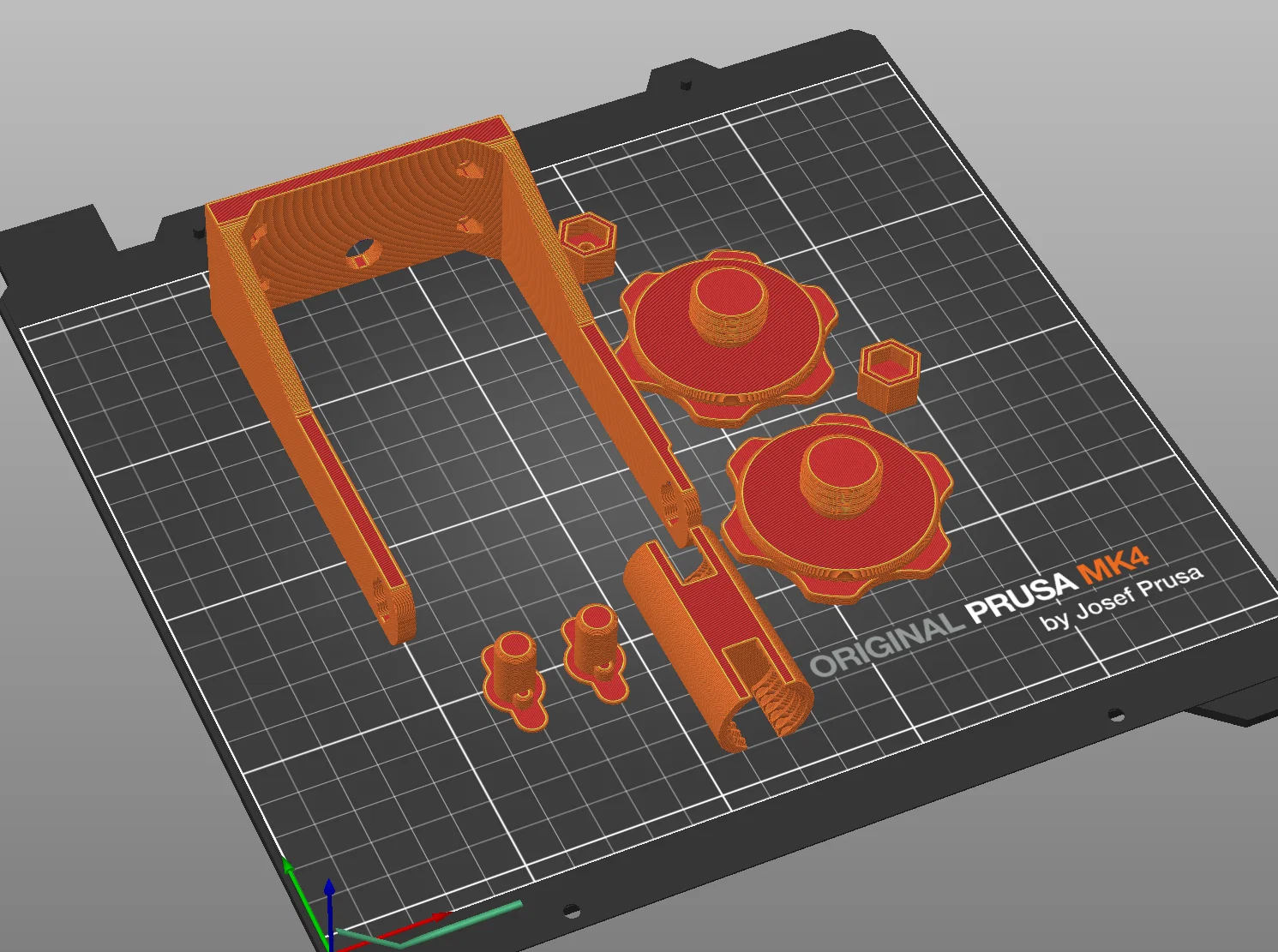

• Không cần support (xem hình slicer để biết hướng in)
• Infill 30%

Linh kiện cần mua:

• Bất kỳ loại hộp nào vừa với kích thước cuộn dây + bộ lắp ráp (cũng hãy đảm bảo nắp phẳng và không có bất kỳ góc cạnh nào!)

Các loại hộp mình đã tự kiểm chứng:

• https://www.amazon.de/dp/B0B2HWT6PF?ref=ppx_yo2ov_dt_b_product_details&th=1

  • Loại này có “vết lõm tay cầm” nhưng vẫn dùng rất tốt
  • Đường kính cuộn tối đa: 200mm
  • Chiều rộng cuộn tối đa: 60mm
  • Prusament KHÔNG vừa

• https://www.amazon.de/dp/B0CBPVPDYR?psc=1&ref=ppx_yo2ov_dt_b_product_details

  • Đang trong quá trình thử nghiệm
  • Không có “vết lõm tay cầm” nhưng nắp có độ nghiêng (bạn sẽ cần thêm “angle_adapter_part” để đặt cuộn dây vào giữa hộp)
  • Đường kính cuộn tối đa: 200mm
  • Chiều rộng cuộn tối đa hiện tại: 65mm

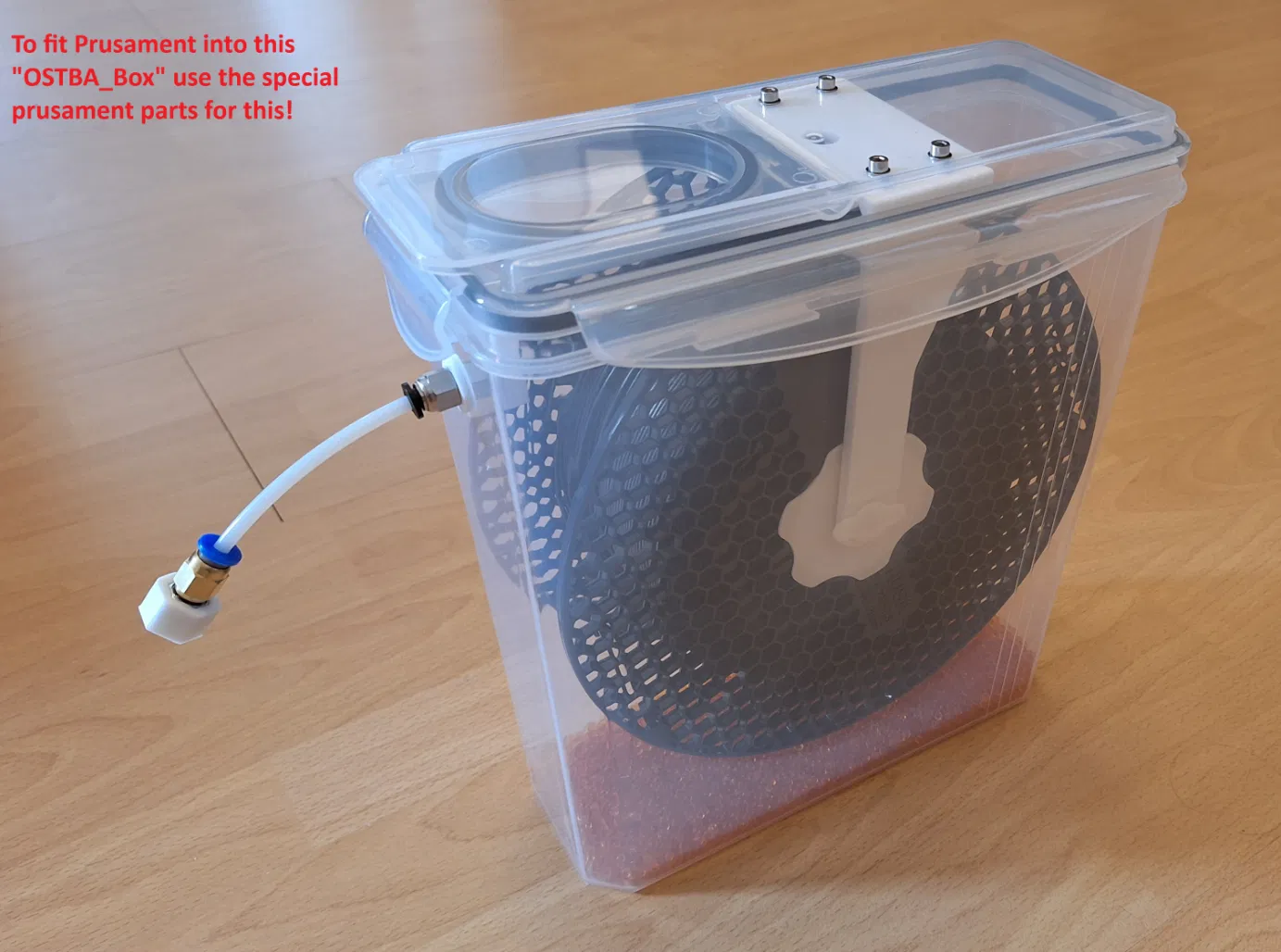

  • Prusament vừa với các linh kiện đặc biệt!

• 4x M3x10

• 4x Đai ốc M3

• 4x Vòng đệm M3

• 1x Đai ốc M6

• Một số đầu nối khí nén với ren M6 tiêu chuẩn cho nút bịt khí

  • https://www.amazon.de/dp/B07DK8FRXL?psc=1&ref=ppx_yo2ov_dt_b_product_details

• Một số đầu nối khí nén với ren M10 cho linh kiện đầu vào

  • https://www.amazon.de/dp/B0C5XBDJYV?psc=1&ref=ppx_yo2ov_dt_b_product_details

• Ống PTFE

  • https://www.amazon.de/dp/B07SPXY5B7?psc=1&ref=ppx_yo2ov_dt_b_product_details
