Adapter in TPU cho Centauri Carbon 2 - Cải tiến nắp trên

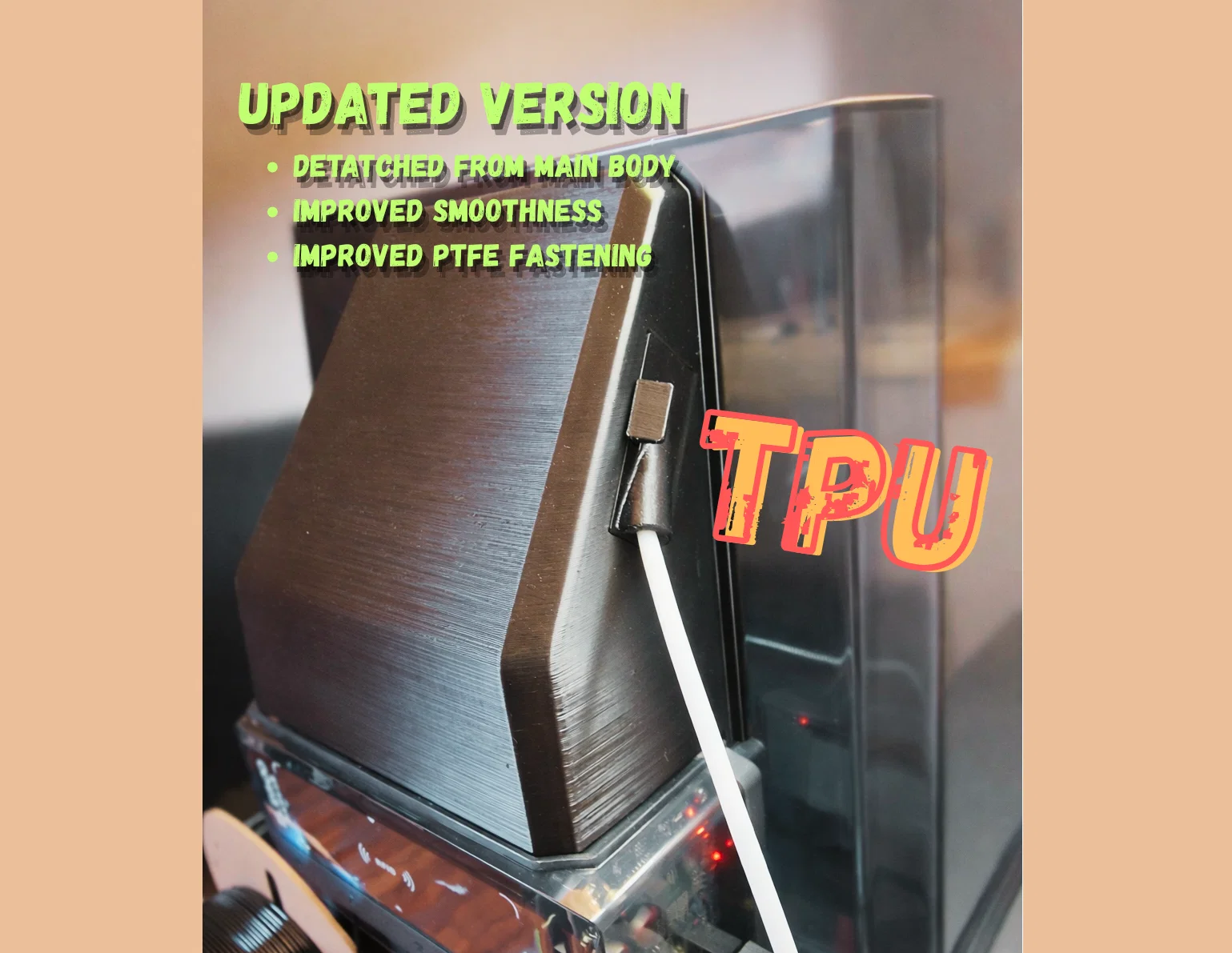

- CẬP NHẬT 15/04/2026 -

Tôi đã cập nhật model dựa trên phản hồi và các vấn đề mà các bạn đã báo cáo:

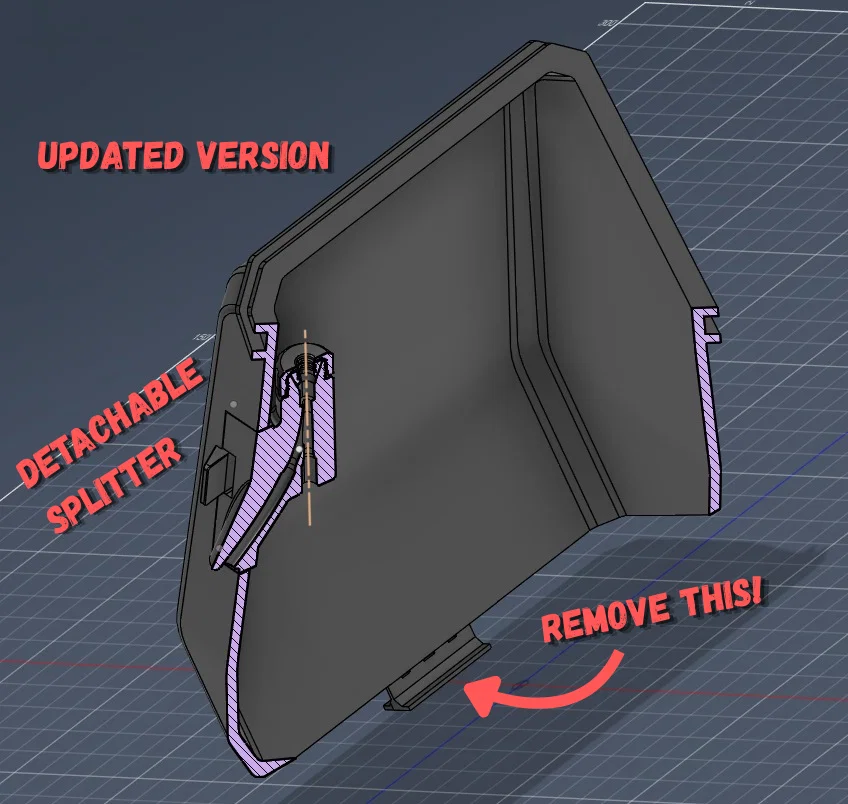

• bộ chia (splitter) giờ đây có thể tháo rời khỏi thân nắp chính nhờ hệ thống khớp nối snap-fit. Để lắp vào, bạn chỉ cần nạy nhẹ từ mép trái rồi ấn ngàm vào nắp;
• đường dẫn nhựa bên trong đã được cải tiến một chút để đẩy nhựa mượt mà hơn;
• bổ sung hai phiên bản: một bản in hoàn toàn (fully printed) và một bản dùng đầu nối ECAS 04 (tôi không thích dùng đầu nối PC4-M10 cho lắm);

Vui lòng làm theo hướng dẫn từ phiên bản gốc bên dưới (chiều dài cắt ống PTFE đã được cập nhật). Tôi thấy không cần thiết phải thêm hệ thống khóa ở các đầu vào phía dưới của bộ chia vì nó không gây ra vấn đề gì dù dung sai in có thế nào đi nữa.

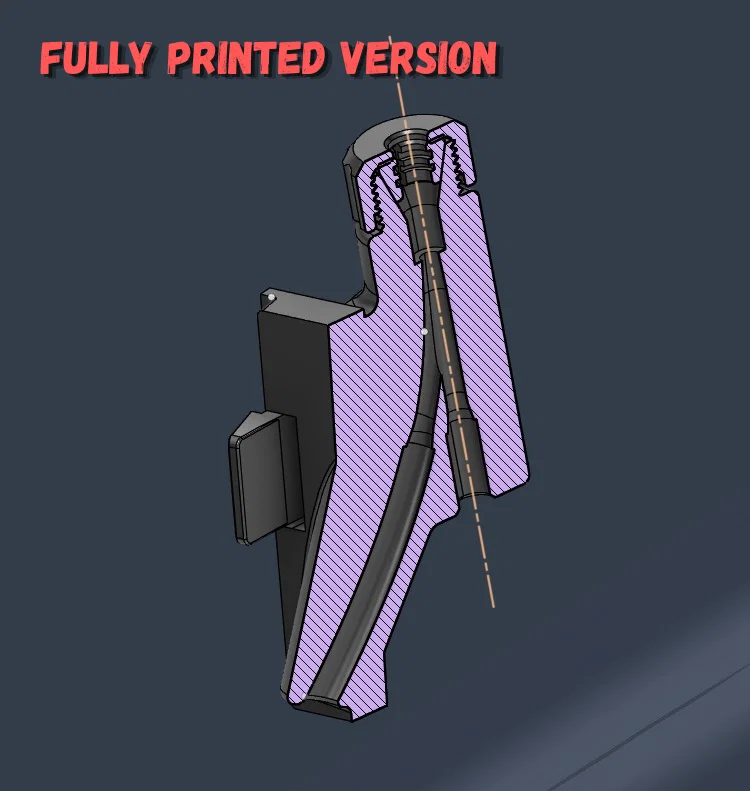

Các file cần tải cho bản IN HOÀN TOÀN (FULLY PRINTED):

• COVER TPU CC2_v2
• SPLITTER FULLY PRINTED
• COLLET
• CAP

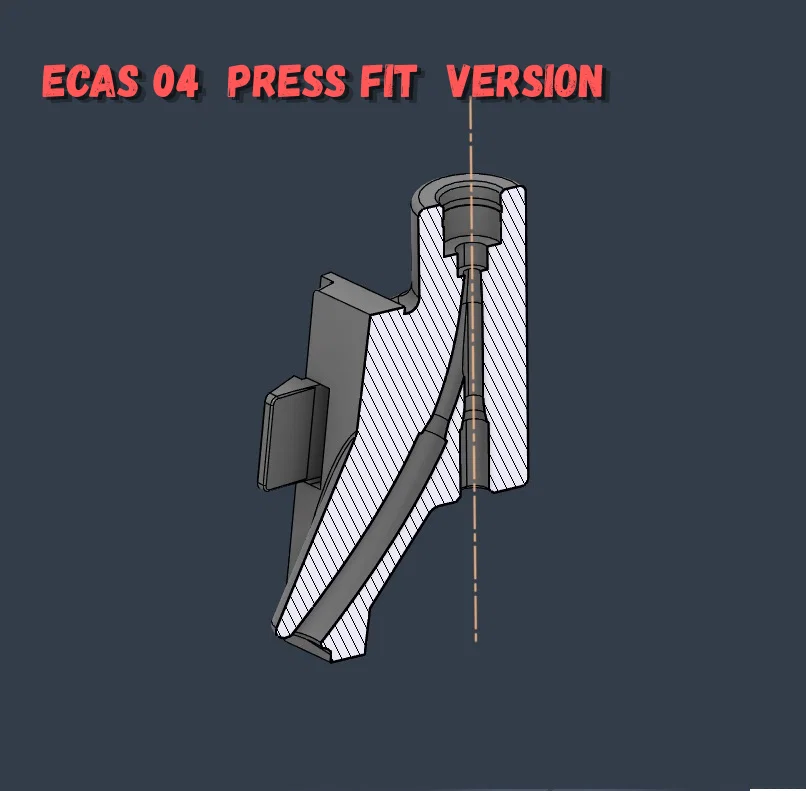

Các file cần tải cho bản ECAS 04:

• COVER TPU CC2_v2
• SPLITTER ECAS 04

Chúc các bạn in ấn vui vẻ!!

____.____.____.____-

Phiên bản gốc

Tôi thiết kế adapter này để giúp việc in TPU trên Centauri Carbon 2 trở nên đáng tin cậy hơn, hoàn toàn tránh được các thao tác bất tiện từ file STL do Elegoo cung cấp.

Adapter của Elegoo yêu cầu mỗi khi sử dụng phải tháo bớt ống PTFE, tháo nắp trên, nhét ống vào adapter rồi mới cố định lên máy in. Thêm vào đó, nó không cho phép giữ nguyên nắp trên trong lúc in.

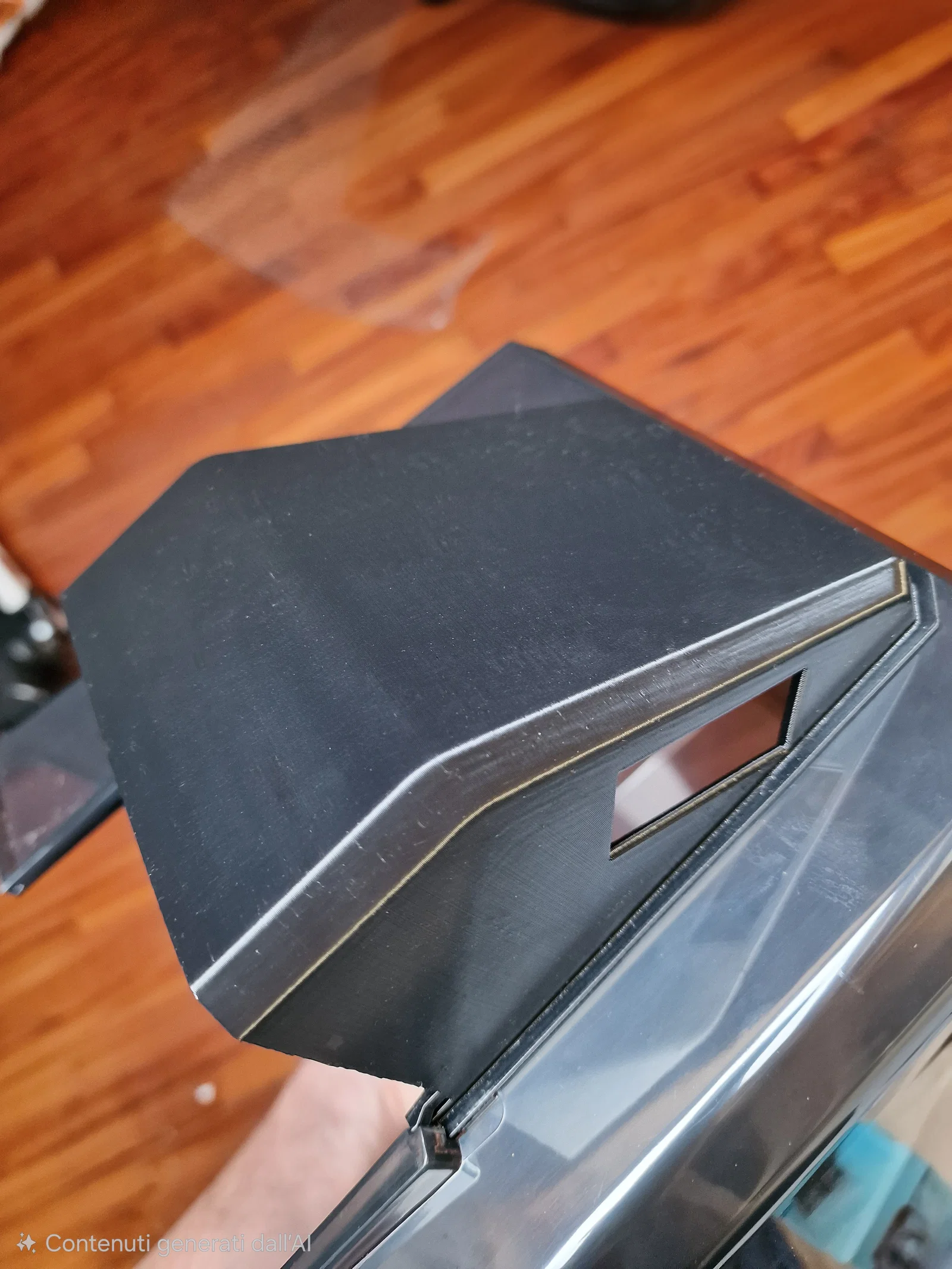

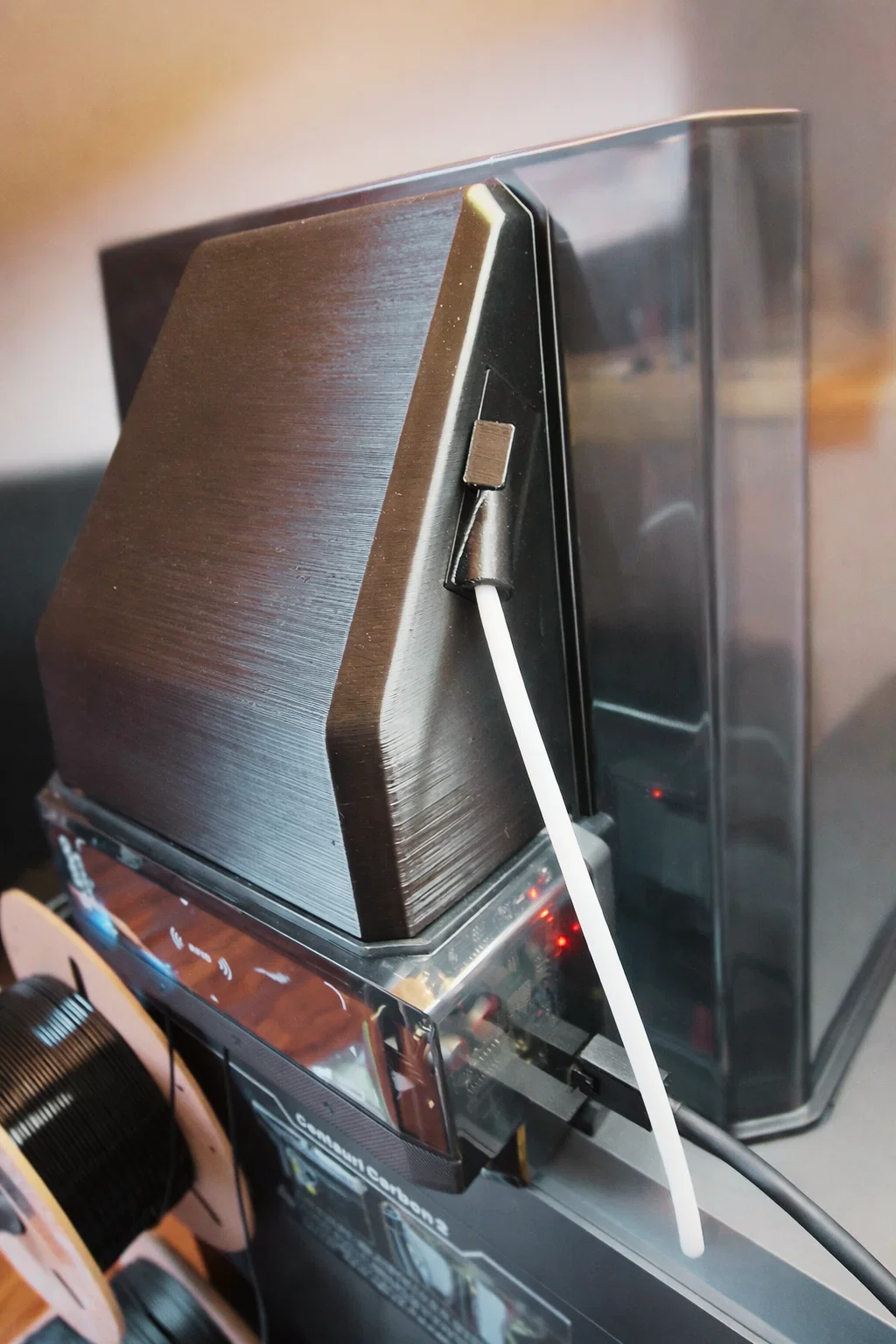

Bản mod này thay thế phần bên ngoài của nắp trên gốc bằng một linh kiện được in 3D.

Bên trong được tích hợp một bộ chia:

đầu vào trong → kết nối với cổng #4 của CANVAS, giữ nguyên mọi chức năng

đầu vào ngoài → dành riêng cho TPU (nạp thủ công)

Đã thử nghiệm với TPU 95A: hiệu suất tuyệt vời

Có khả năng tương thích với loại TPU mềm hơn (ví dụ 85A) nhờ các đường dẫn được tối ưu hóa và giảm ma sát. Các thử nghiệm được thực hiện bằng ống PTFE có đường kính trong 2 mm. Khuyến khích dùng đường kính trong 2.5 mm nếu có. Bạn có thể tái sử dụng các ống nguyên bản bằng cách cắt chỉnh lại.

Tôi in bằng nhựa PETG và không gặp vấn đề gì (không khuyến khích dùng PLA nếu bạn in ASA hoặc vật liệu tương tự với buồng nhiệt).

BOM (Danh sách vật tư) (tùy chọn - xem ghi chú)

PTFE 46.0 cm

PTFE 11.7 cm

PTFE 18.0 cm (chiều dài không quan trọng)

Hướng dẫn lắp ráp (xem ảnh)

1. Tháo phần ngoài của nắp trên.
2. Lắp linh kiện mới vào (dùng hệ thống lắp đặt giống như bản gốc).

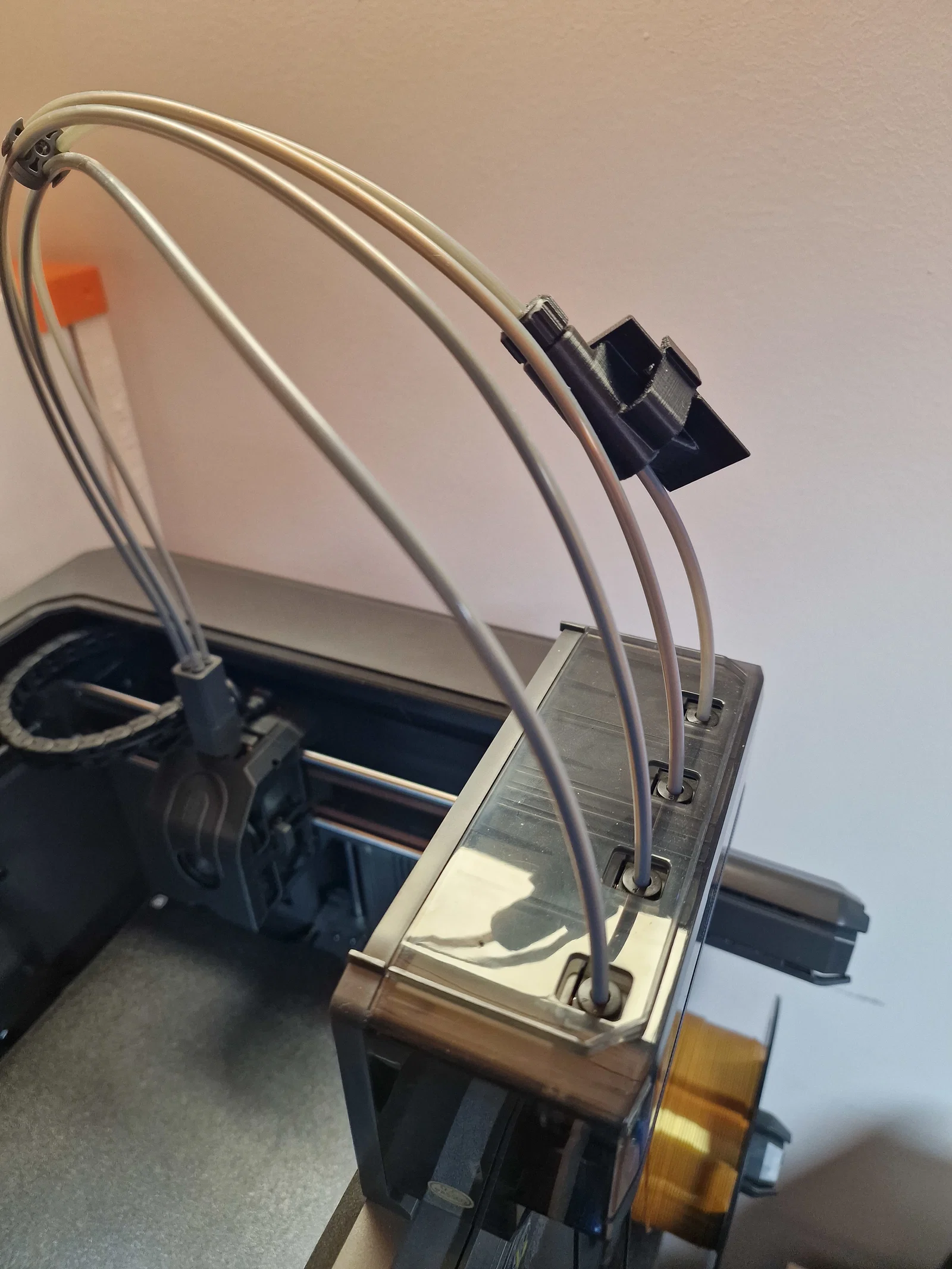

3. Tháo ống PTFE khỏi cổng #4 của CANVAS.
4. Tháo ống PTFE tương ứng khỏi bộ đa đầu vào (multi-input) của đầu in (dùng công cụ STL mà Elegoo cung cấp để tháo: bit.ly/4t0Rz8w).
5. Kết nối ống PTFE 11.7 cm giữa cổng CANVAS #4 và đầu vào trong của linh kiện mới.
6. Kết nối ống PTFE 46.0 cm giữa bộ hub đầu in và đầu ra trên cùng của linh kiện mới.
7. Kết nối ống PTFE 18.0 cm vào đầu vào ngoài (tùy chọn). Nạp TPU thủ công từ đây.
8. Tắt máy in, ngắt kết nối vào CANVAS rồi bật máy lại. Firmware sẽ tự động chuyển sang chế độ đơn sợi với nạp thủ công. Thực hiện ngược lại để quay về chế độ đa vật liệu.

Ghi chú:

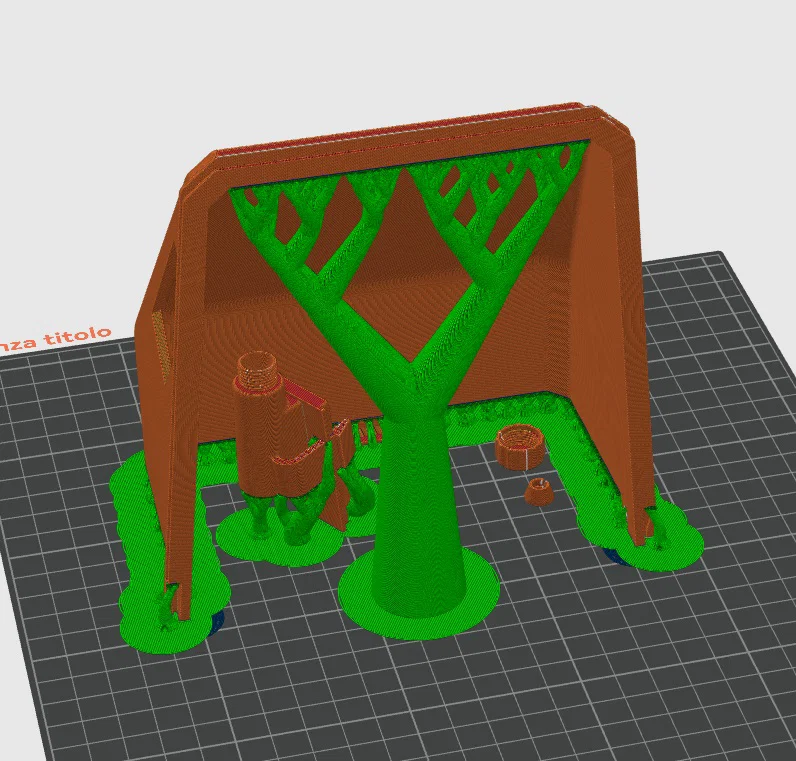

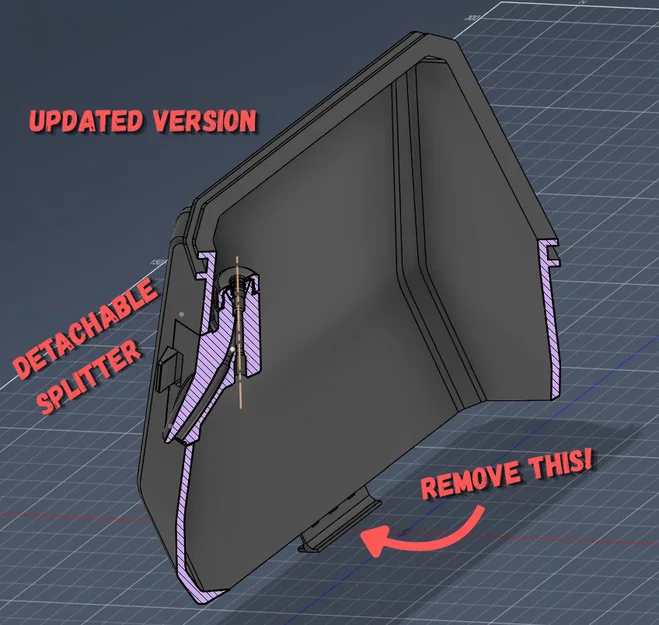

• Hãy loại bỏ phần support hình "chữ T ngược" ở mặt sau của linh kiện, phần này được thêm vào để tránh support bị bong trong quá trình in.
• Nếu không có ống PTFE dự phòng, bạn có thể cắt ống gốc (từ cổng CANVAS #4) thành đoạn 11.7 cm. Cách này không thể đảo ngược. Đầu vào ngoài cũng có thể để không mà không ảnh hưởng gì đến chức năng.
