Nắp che gương tích hợp quạt cho kính thiên văn Sky-Watcher 200P

Tổng quan

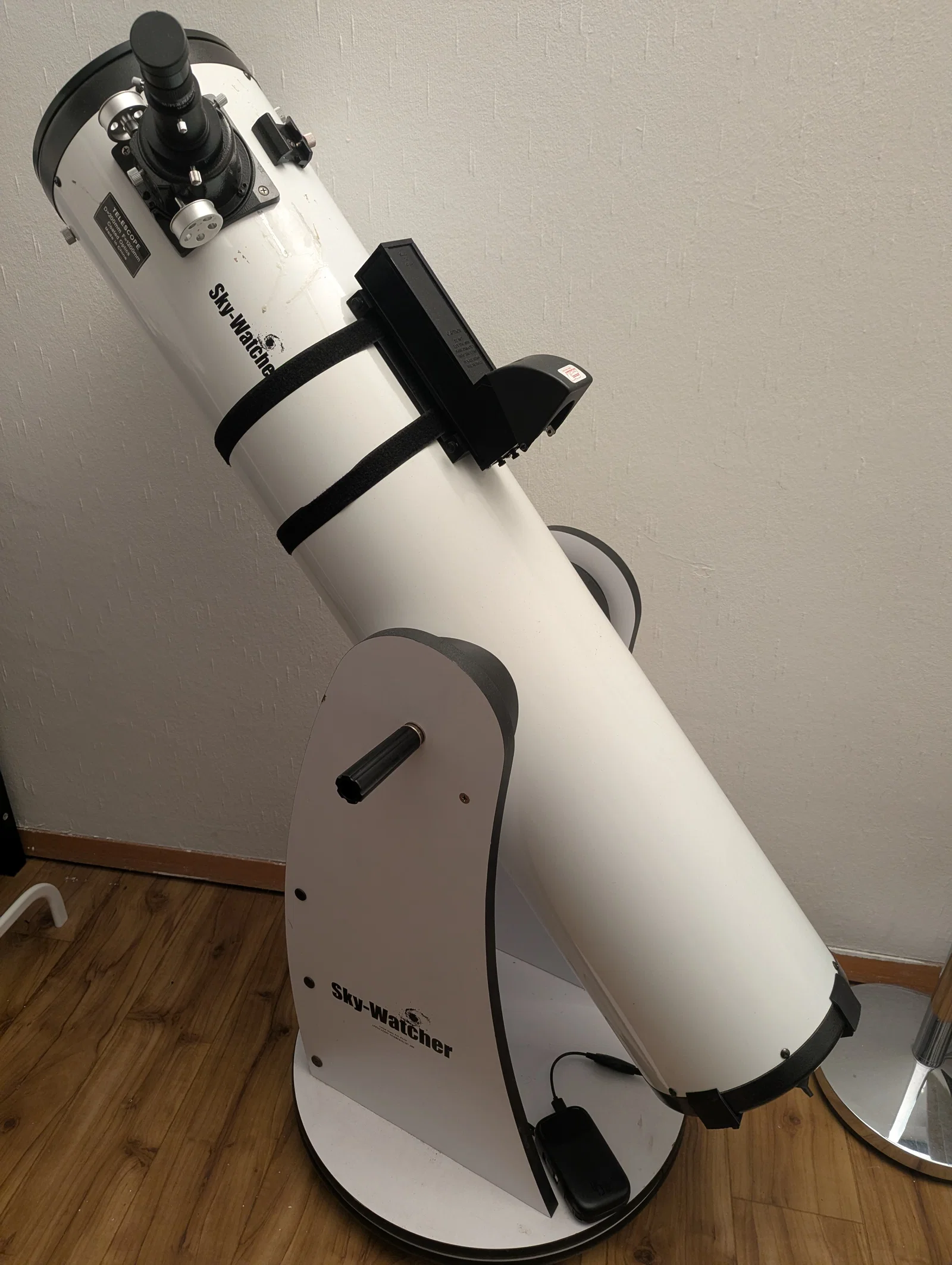

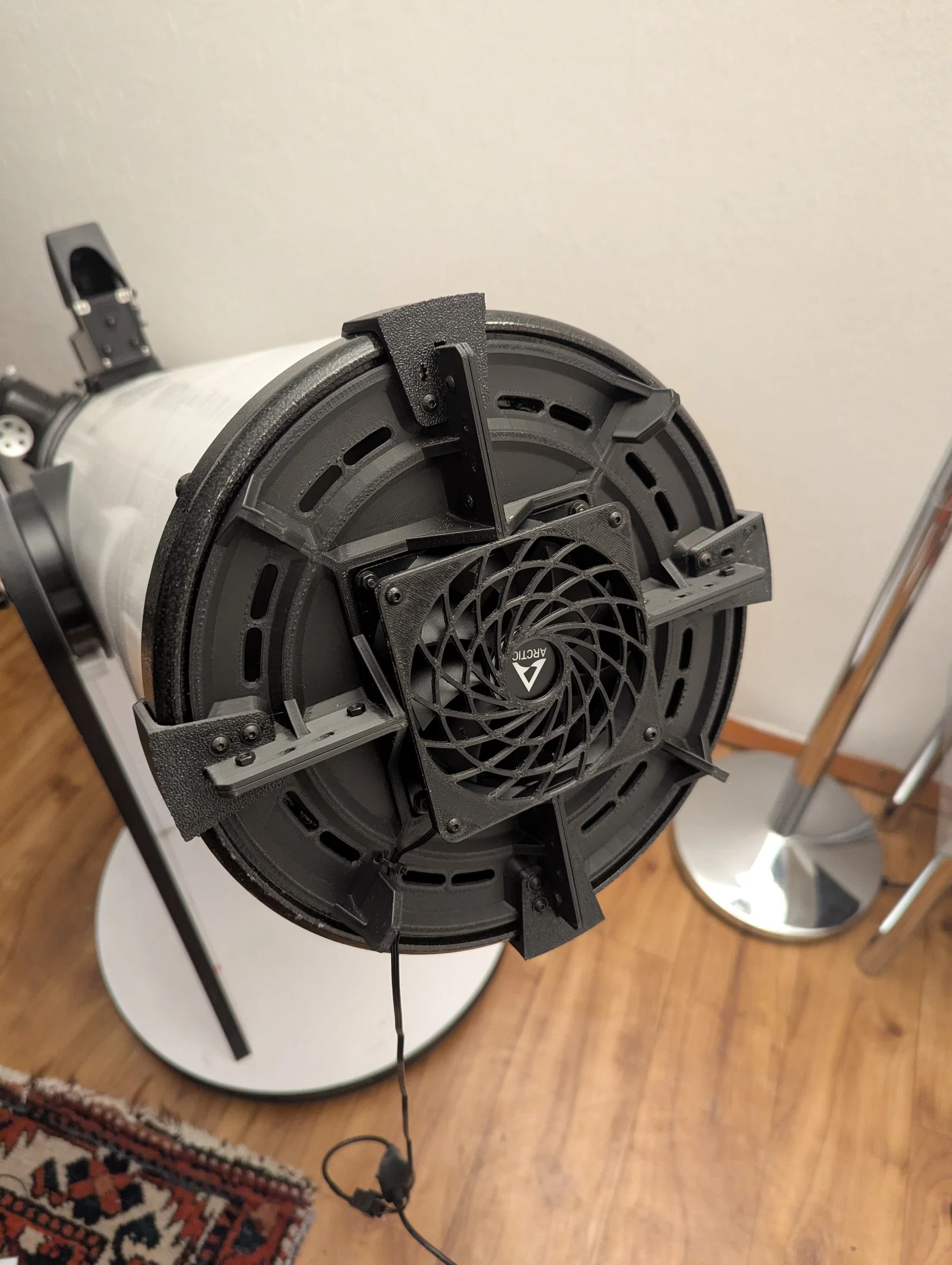

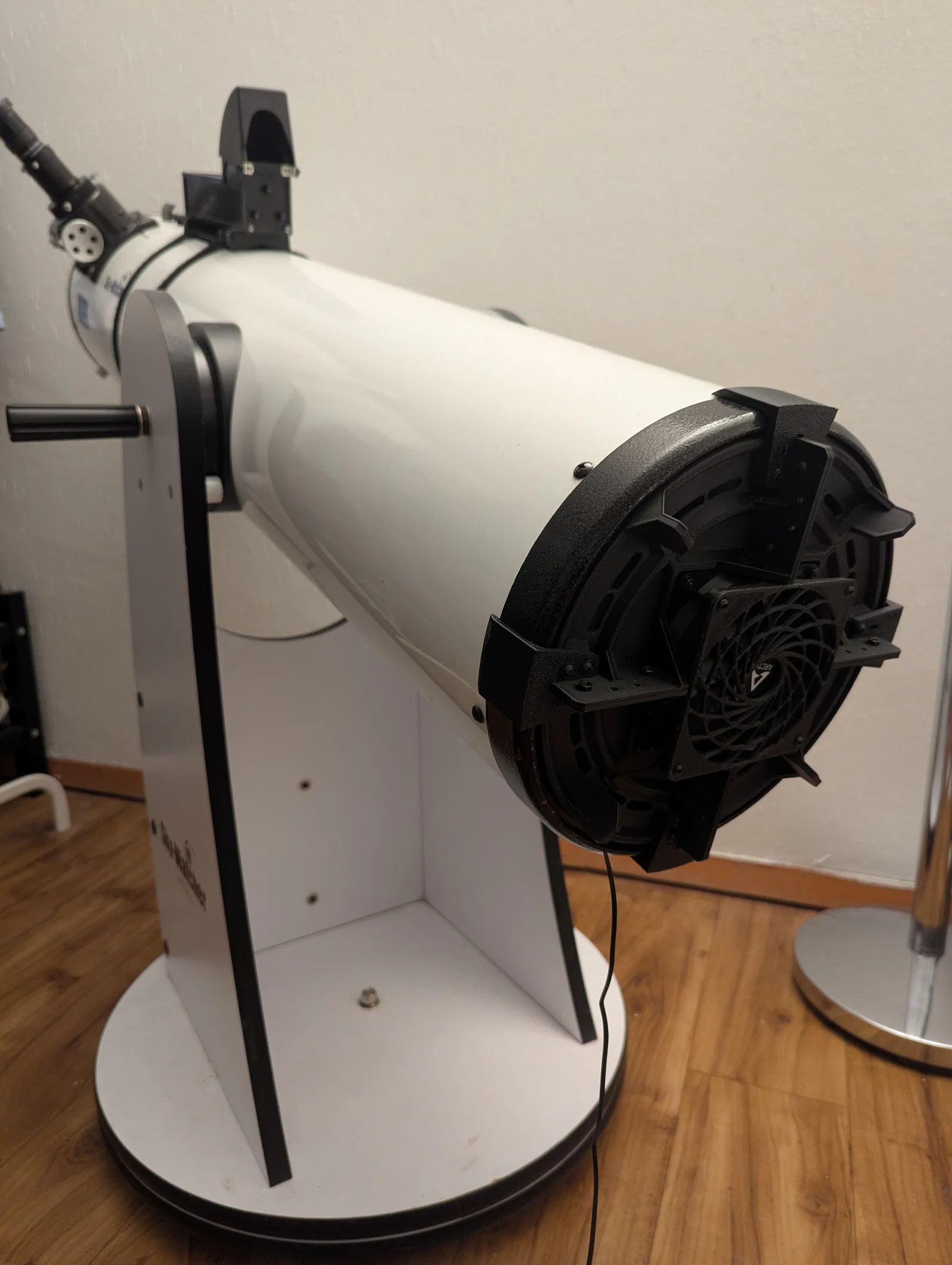

Đây là nắp gương chính có tích hợp sẵn ngàm gắn quạt 92 mm dành cho kính thiên văn Dobsonian Sky-Watcher 200p (200 mm).

Đặc điểm:

• Ngàm quạt 92 mm: Giúp làm mát gương nhanh chóng về nhiệt độ môi trường. Thiết kế này tối ưu khi dùng kèm adapter USB để điều chỉnh tốc độ quạt.
• Bảo vệ gương: Che chắn gương chính khỏi va đập và bụi bẩn.
• Chân đế tích hợp: Truyền trọng lượng của kính thiên văn trực tiếp lên khung gương thép khi đặt kính theo phương thẳng đứng.
• Không cần sửa đổi kính: Gắn thông qua các kẹp vào khung gương kim loại; không cần phải can thiệp hay chế cháo gì lên kính thiên văn.
• Chuẩn trực (Collimation): Chỉ cần tháo 4 ốc là có thể tiếp cận các ốc chỉnh gương.

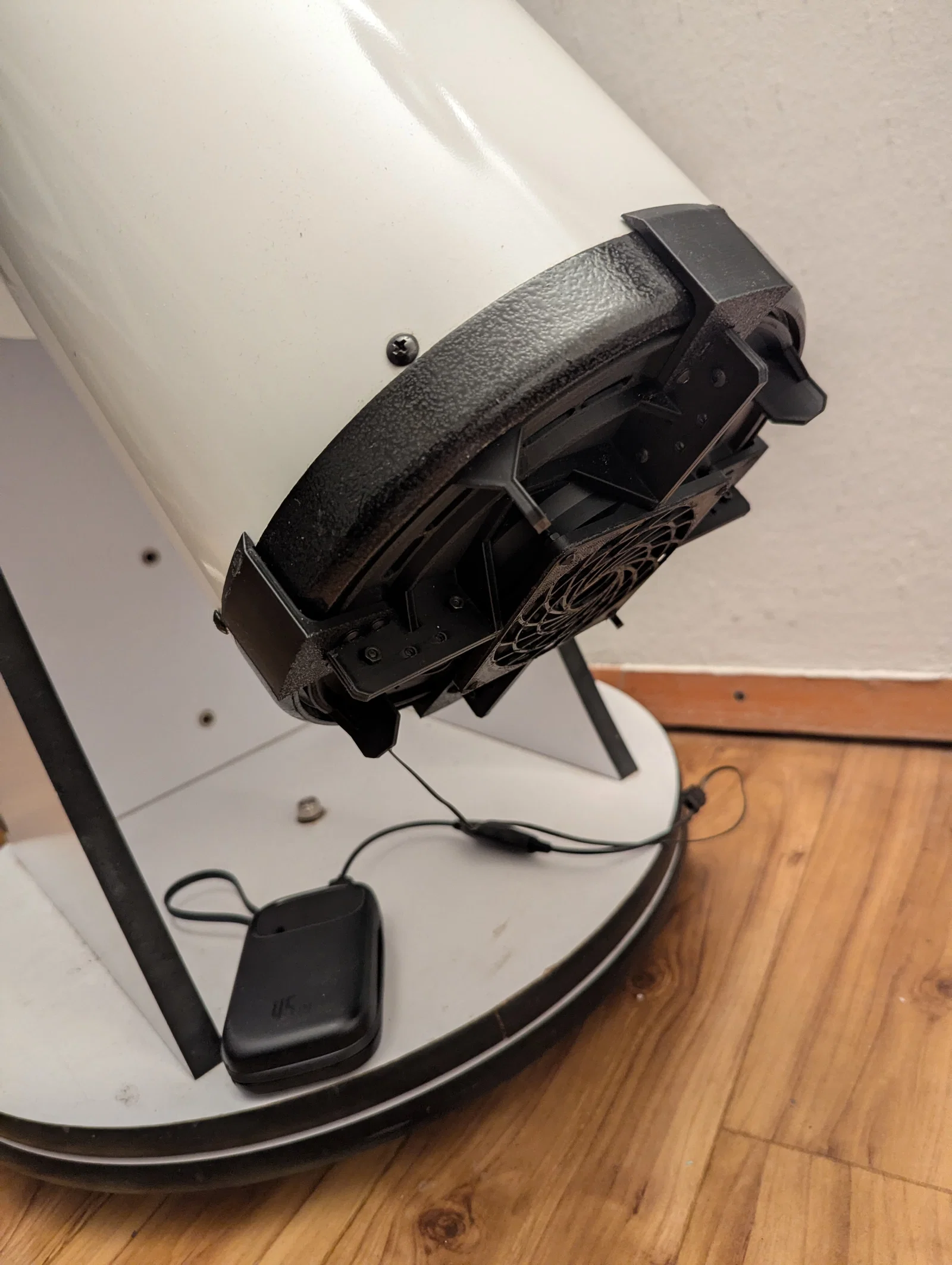

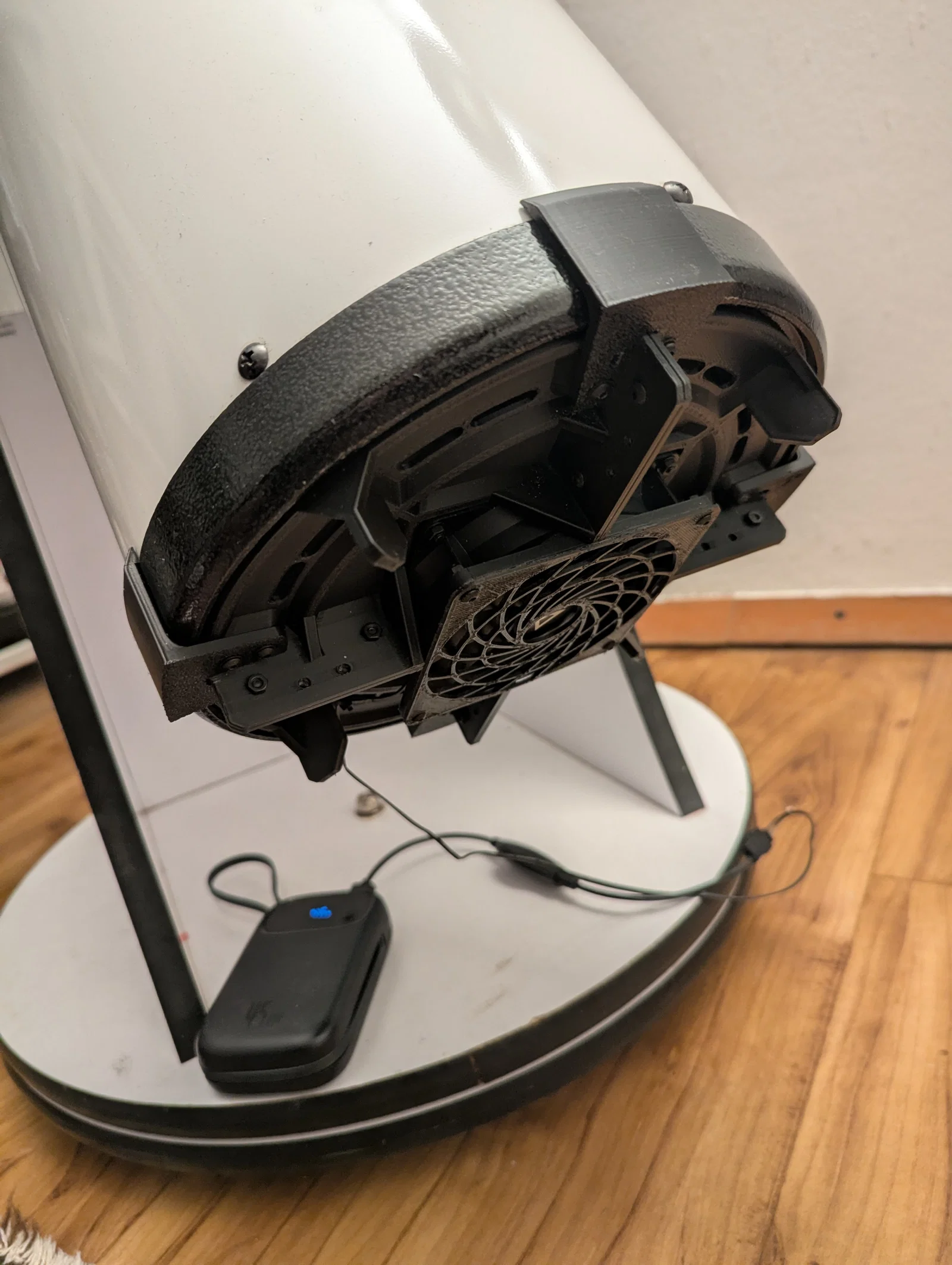

• Quản lý cáp: Có sẵn điểm buộc dây rút để giữ cáp quạt.
• Độ cứng cao: Hình học được tính toán để giảm thiểu rung lắc.
• Dễ in ấn: Thiết kế được chia thành nhiều phần.

Thiết kế này hoàn toàn có thể tùy biến cho các loại kính 200 mm khác bằng cách điều chỉnh phần kẹp. Các tệp CAD đã được cung cấp sẵn.

Linh kiện cần thiết

• Lắp ráp: 16 ốc M3×8mm + đai ốc M3.
• Linh kiện điện tử: Quạt 92 mm 12V (khuyên dùng Noctua NF-A9) và cáp điều khiển quạt USB-to-12V.
• Khuyên dùng: Lưới bảo vệ quạt 92 mm (có thể in 3D hoặc mua sẵn) và đệm giảm rung cho quạt (không bắt buộc nếu quạt của bạn là loại tốt).
• Gắn quạt: 4 ốc M3/M4×10mm + đai ốc M3/M4. Nếu dùng M3, nên thêm vòng đệm (washer).
• Gắn kẹp: 16 ốc M3×8mm + vòng đệm.
• Heat-set inserts: 16 cái M3 (Đường kính ngoài: 5 mm, Chiều dài: 3–4 mm). Đây là loại insert tiêu chuẩn có khía xoắn.

Hướng dẫn lắp ráp

1. Lắp ráp nắp: In 4 phần của nắp và ghép lại bằng 8-16 ốc M3.
2. Lắp Heat-set inserts: Sử dụng mỏ hàn để gắn các insert vào các vị trí kẹp. Lưu ý: Không dùng đai ốc ở vị trí này vì không thể thao tác ở mặt sau sau khi đã lắp xong.
3. Lắp quạt: Cố định quạt bằng ốc M3 hoặc M4.
4. Lắp kẹp ban đầu: Gắn 3 kẹp đầu tiên vào nắp. Để ốc hơi lỏng để dễ dàng điều chỉnh.
5. Lắp hoàn thiện: Đặt nắp lên phía sau kính thiên văn và gắn kẹp thứ 4. Siết chặt tất cả các ốc cho đến khi nắp chắc chắn.

Để chuẩn trực hoặc vệ sinh gương, chỉ cần làm ngược lại Bước 5 (tháo 4 ốc của kẹp cuối). Nên sử dụng loại đầu ốc giống với ốc chuẩn trực của bạn để thuận tiện. Nếu cần tháo lắp thường xuyên, chỉ cần dùng 2 ốc là đủ để giữ kẹp.

Khuyến nghị in ấn

Thiết kế này được tối ưu để vừa khít với bàn in Voron 0 (110×110 mm).

Cho phần nắp (×4):

• Đường kính vòi phun (Nozzle): 0.4 mm
• Chiều cao lớp in: 0.2 mm
• Độ đặc (Infill): 20%
• Vách (Walls/Perimeters): 3
• Lớp trên/dưới: 3 lớp đáy, 4 lớp đỉnh
• Độ bám bàn: Khuyên dùng thêm brim 5 mm.
• Chất liệu: PLA (Geeetech Black PLA)
• Thời gian in (VORON 0): ~1 giờ 05 phút mỗi mảnh

Cho phần kẹp (×4):

• Độ đặc (Infill): 40%
• Vách (Wall loops): 4 hoặc 5 (rất quan trọng để đảm bảo độ cứng)
• Lớp trên/dưới: 4 lớp đáy, 4 lớp đỉnh

Thông tin thêm

Thiết kế này được phát hành dưới giấy phép CC-Attribution. Các bản độ khác cho kính Sky-Watcher 200P của tôi:
