Tấm đế gắn linh kiện cho hộp chống nước 150x100x70mm

Tổng quan

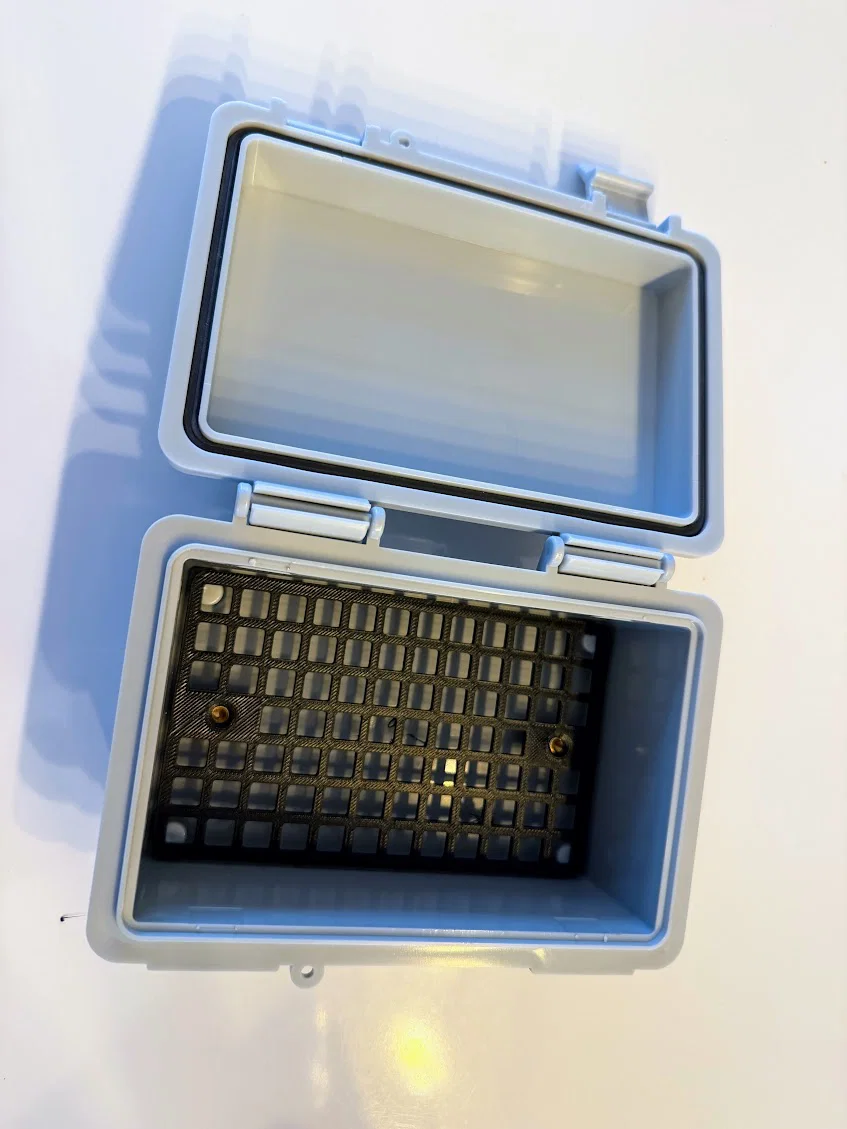

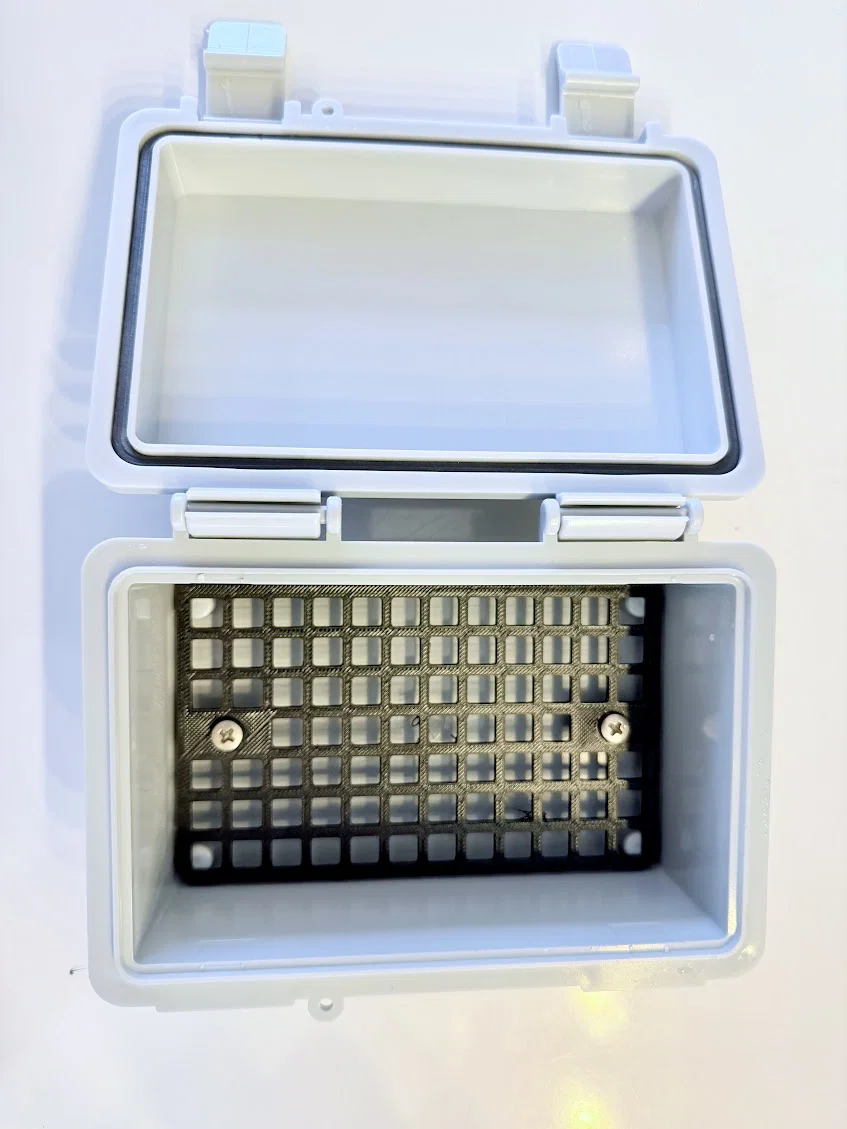

Tấm đế gắn linh kiện này được thiết kế riêng để vừa khít với phần đáy của hộp kỹ thuật chống nước tiêu chuẩn kích thước 150x100x70mm. Nó cung cấp một nền tảng chắc chắn, giúp bạn dễ dàng lắp đặt các bộ vi điều khiển, cảm biến, rơ-le hoặc bộ pin bằng vít tự khoan.

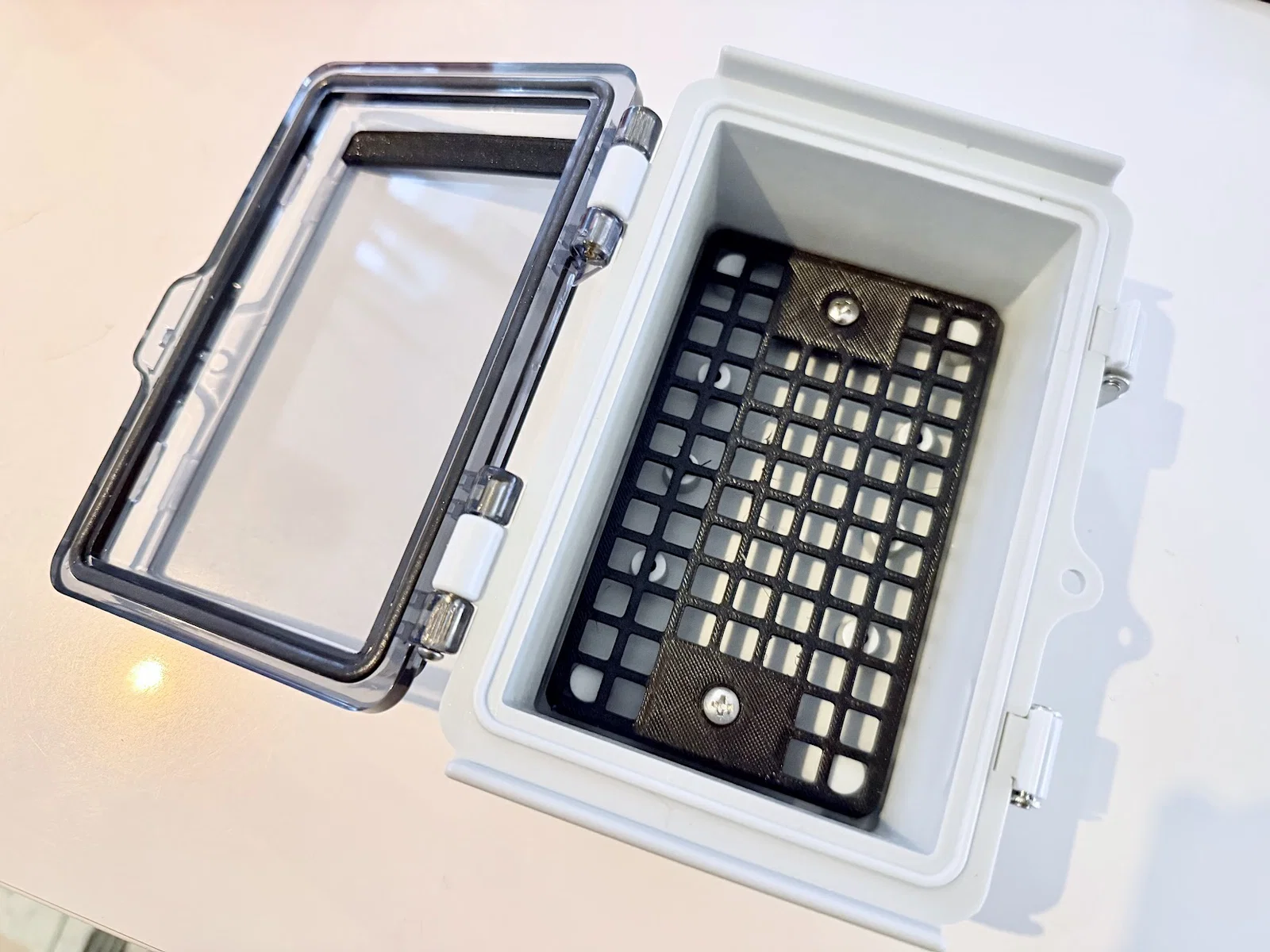

Tôi cũng đã thêm một bản thiết kế tấm đế chưa qua kiểm chứng cho loại hộp có nắp kim loại. Loại hộp này có kích thước bên trong nhỏ hơn một chút.

Tính năng

• Thiết kế dạng lưới: Cấu trúc lưới hở giúp tiết kiệm nhựa in nhưng vẫn mang lại vô số vị trí bắt vít cho linh kiện điện tử.

• Thiết kế bắt vít: Có các lỗ gắn được căn chỉnh chính xác với các trụ đỡ bên trong hộp, đảm bảo độ vừa vặn hoàn hảo.

• Độ chính xác cao: Được thiết kế trên Fusion 360 với dung sai cực nhỏ, giúp tấm đế nằm gọn trong hộp mà không bị lỏng lẻo.

• Bảo vệ linh kiện: Việc gắn linh kiện lên tấm đế này giúp bạn giữ nguyên khả năng chống nước của hộp ngoài vì không cần khoan thêm lỗ bên ngoài.

Hướng dẫn in

• Chất liệu: PETG hoặc ASA (Khuyến khích dùng cho điều kiện ngoài trời hoặc nơi có nhiệt độ cao).

• Chiều cao lớp in: 0.2mm.

• Độ dày khung (Infill): 20% (Dạng Grid hoặc Gyroid).

• Hỗ trợ (Supports): Không cần dùng.
