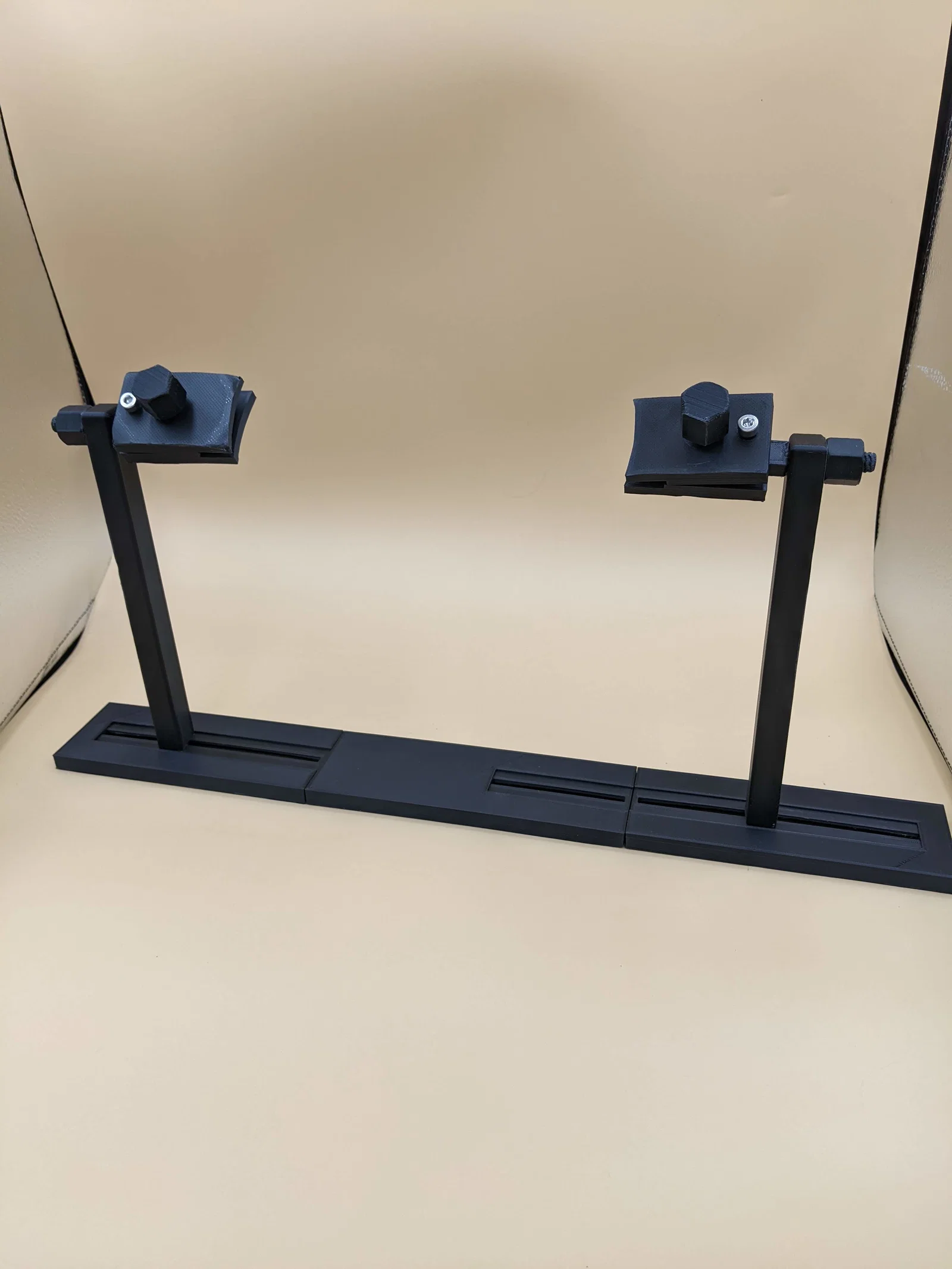

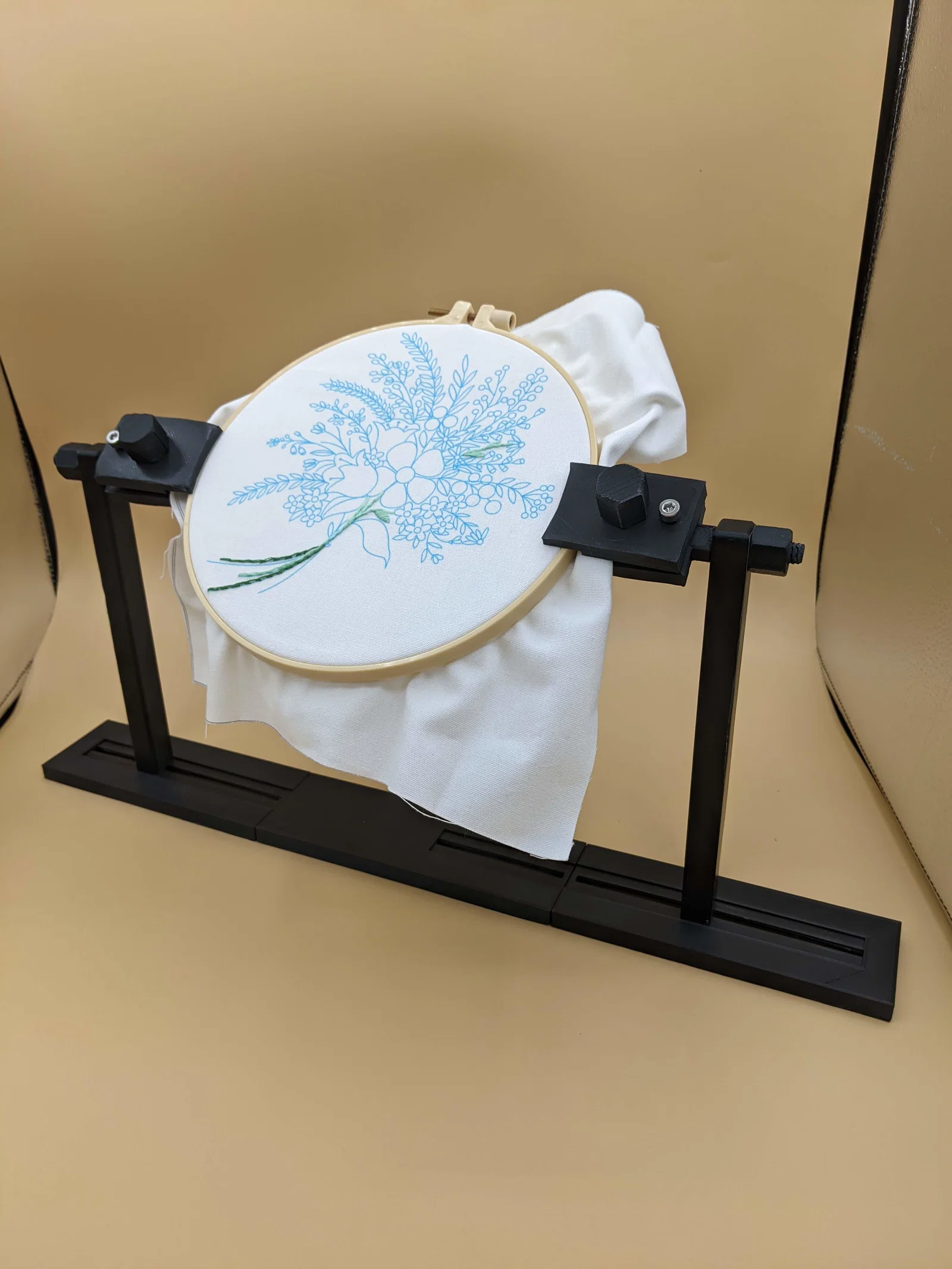

Chân đế giữ khung thêu (Embroidery Hoop Stand)

Vợ mình gần đây rất mê thêu thùa nên cô ấy muốn có một chiếc chân đế giữ khung thêu. Mình đã dành chút thời gian thiết kế trên Tinkercad và cho ra đời mẫu này.

Mình in bằng PLA, nếu sau này các bộ phận bị hỏng thì mình sẽ in lại bằng PETG.

Bạn sẽ cần 4 ốc M5 x 15 và 2 đai ốc tương ứng. Mình dùng ốc lục giác chìm (cap screws), nhưng ốc đầu dù (panhead) hoặc ốc đầu tròn có long đền cũng dùng được. Đừng dùng ốc đầu bằng (countersunk) nhé.

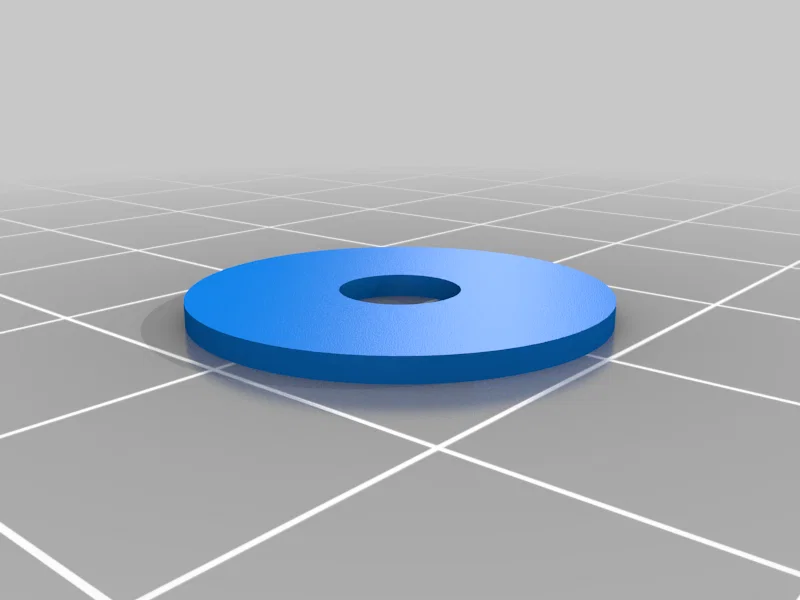

Bạn cần in 2 bản cho mỗi bộ phận, trừ phần mở rộng đế. Vòng đệm (washer) là tùy chọn nếu đầu ốc của bạn không bám chặt vào rãnh.

Lưu ý về hướng in: Nếu được, hãy in tất cả các bộ phận nằm phẳng trên bàn in (các máy FDM nhỏ có thể gặp khó khăn với phần chân đứng, bạn có thể thử đặt chéo xem sao).

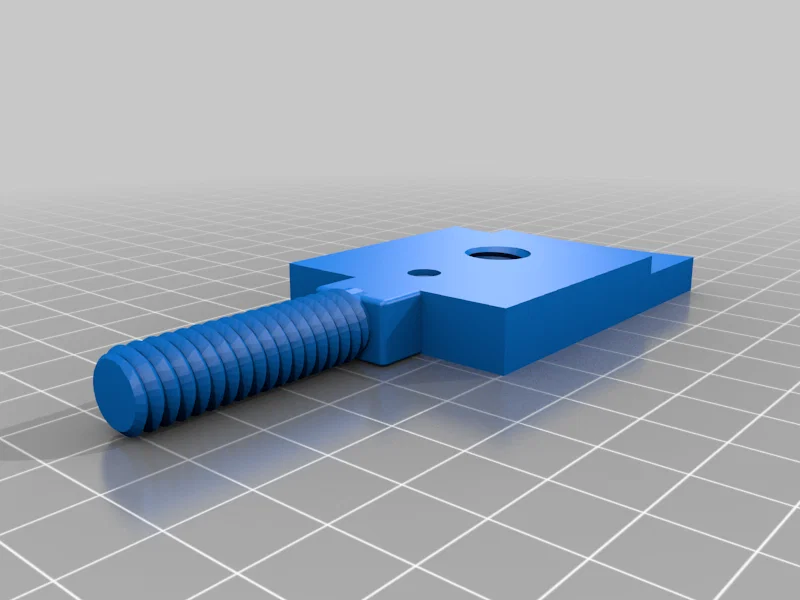

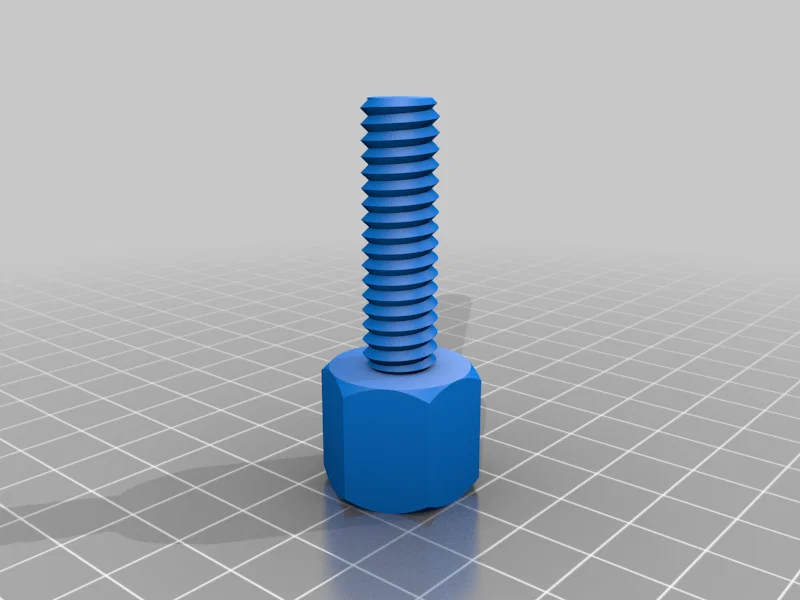

Phần ốc và hàm dưới nên được in với phần ren đực nằm ngang và có hỗ trợ (support), trừ khi máy in của bạn có độ bám dính lớp cực tốt. (Khi siết ốc, lực sẽ kéo ngược với chiều bám dính của các lớp nếu in dọc, còn in ngang sẽ giúp tăng độ bền kéo).

Độ dung sai được thiết kế khá rộng rãi, nên nếu support có để lại vết xù xì trên ren thì vẫn lắp vào được.

Hãy dùng support blocker tại vị trí lỗ ren trong ở hàm dưới, ren cái in theo chiều dọc (kể cả đai ốc) thường không cần support.

Mình cũng in các phần đế với tree support, nhưng nếu máy bạn in cầu (bridging) tốt thì có thể không cần.

Mình in tất cả với brim, nhưng bạn hãy cân nhắc tùy theo máy in của mình nếu cần giữ các góc sắc cạnh.

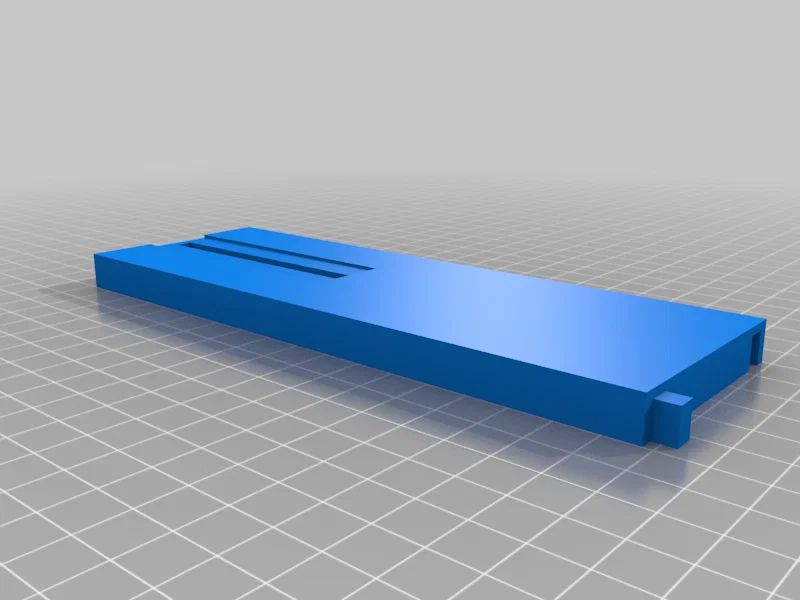

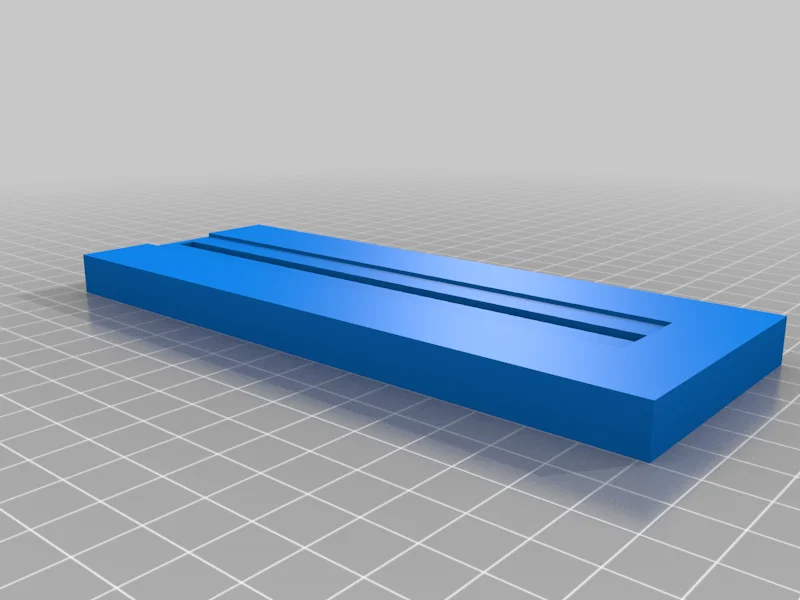

Ba phần của đế sẽ khớp vào nhau bằng ma sát. Nếu không chắc, bạn có thể dán keo 502.

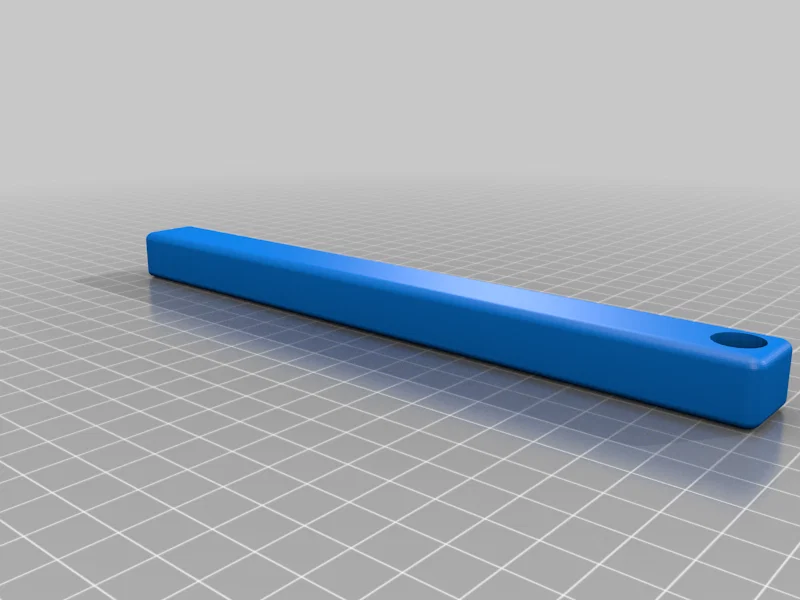

Luồn ốc M5x15 qua khe và vặn vào đáy chân đứng. Nó sẽ tự tạo ren.

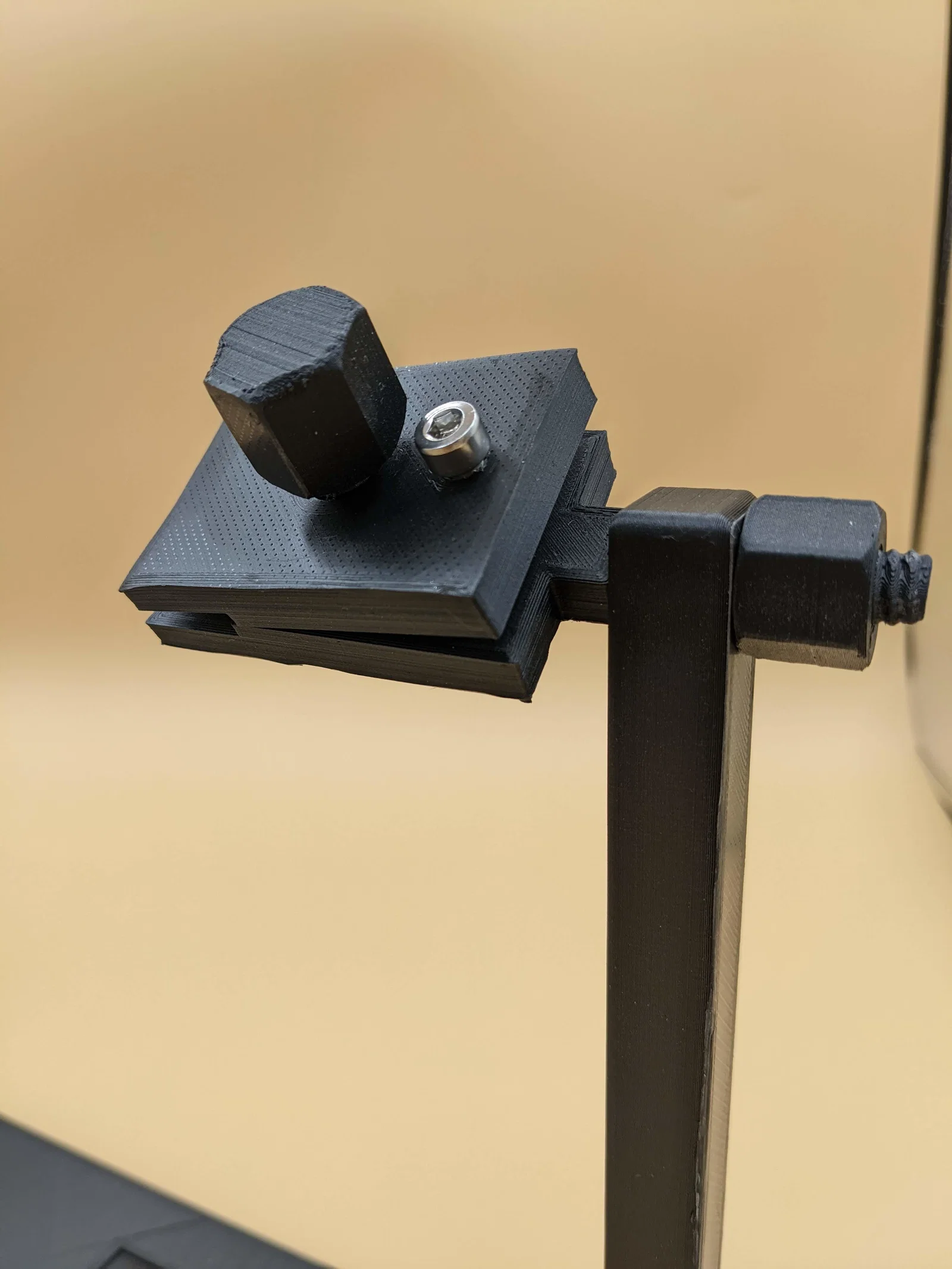

Lắp hàm dưới qua chân đứng và siết chặt ốc ở phía ngoài.

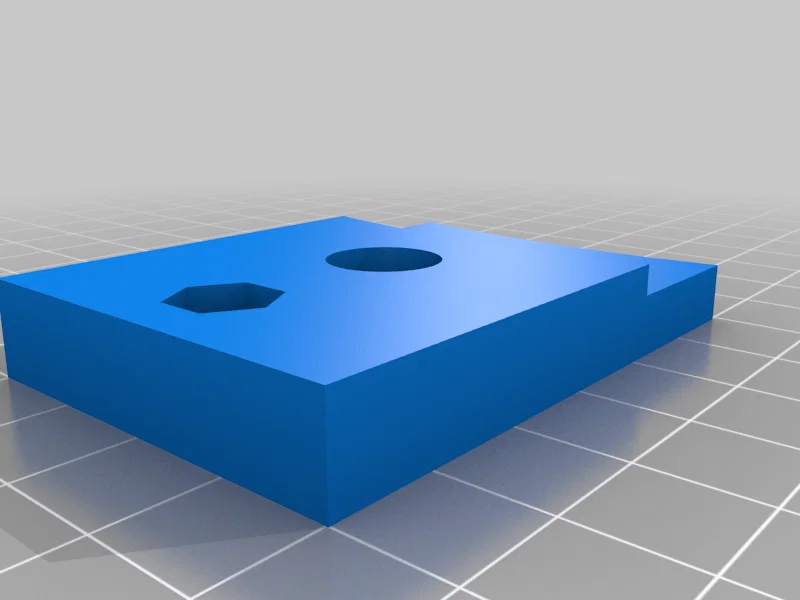

Luồn ốc M5 qua lỗ nhỏ ở hàm trên và đặt đai ốc vào hốc ở phía đối diện - phần này đóng vai trò như chốt điều chỉnh để bạn chỉnh độ kẹp khung thêu. Sau đó luồn ốc qua lỗ lớn và vặn vào hàm dưới.

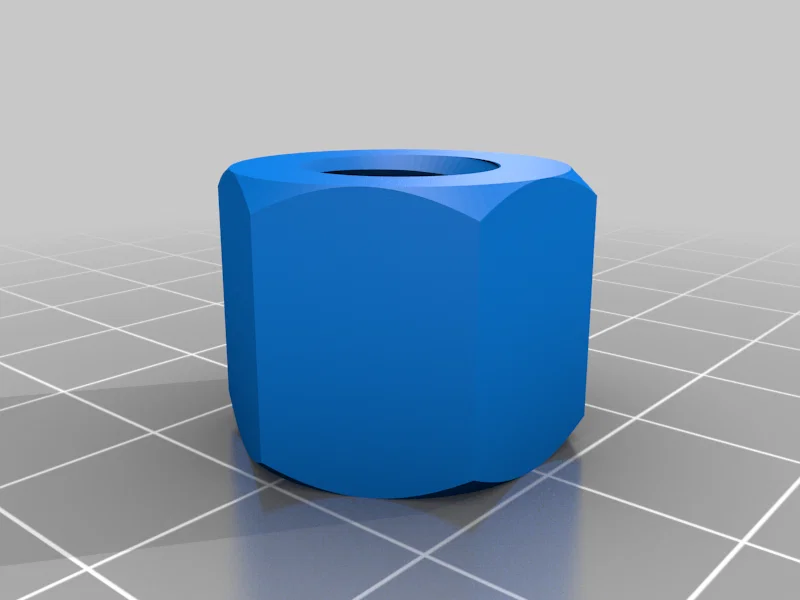

Lưu ý: File Đai ốc và Vòng đệm đi kèm được tạo bằng công cụ “Nut Job” của Mike Mattala tại đây: https://www.thingiverse.com/thing:193647

Cập nhật 09/11/2022: Đã thêm một giỏ đựng dụng cụ nhỏ đặt trên đế giữa các chân đứng. Nếu bạn cảm thấy chưa vững, có thể dán cố định nó vào để mở rộng phần đế.
