Khuôn khoan lỗ Ikea MAXIMERA / EXCEPTIONELL
Khuôn dẫn hướng (jig) được thiết kế lại chuẩn xác để lắp đặt mặt cánh ngăn kéo Ikea Maximera/Exceptionell. Phù hợp in trên bàn in 22-23cm, giúp bạn khoan lỗ chính xác và dễ dàng hơn cho các dự án DIY của mình.
Mô tả
Mấy cái khuôn (jig) mình tìm được trước đây kích thước không chuẩn lắm, nên mình quyết định tự vẽ lại cái khác cho chính xác. Mẫu này in được trên bất kỳ bàn in nào có kích thước 22cm hoặc 23cm.

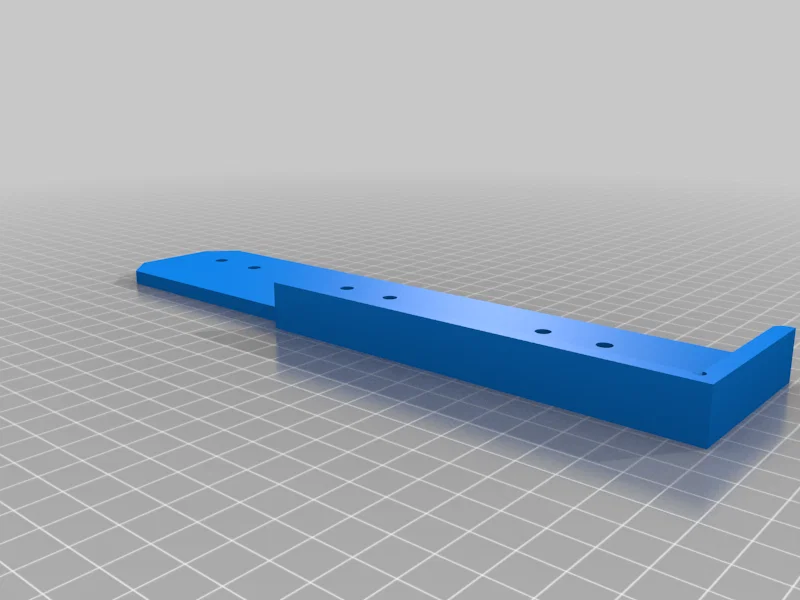

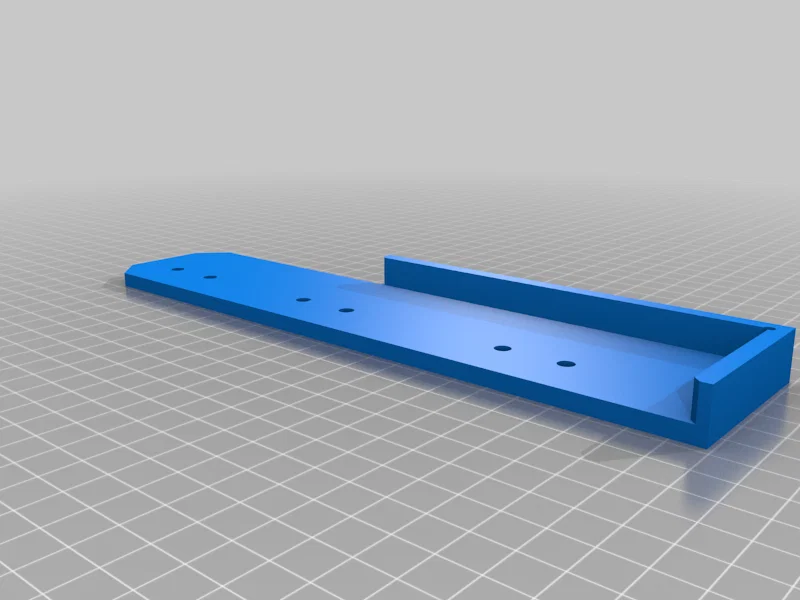

Bộ khuôn trái và phải dùng để lắp mặt cánh tùy chỉnh cho ngăn kéo Ikea Maximera/Exceptionell. Lưu ý là mặt cánh của bạn nên cắt hụt đi -0.7mm so với kích thước tủ (ví dụ: mặt 40x40 thì nên cắt ở mức 39.3x39.3).
Các lỗ khoan cách cạnh 33mm. Khoảng cách các lỗ tính từ dưới lên trên là: 40mm - 20mm - 60mm - 20mm - 50mm - 20mm
Thiết kế được thực hiện bằng OnShape, bạn có thể chỉnh sửa thiết kế của mình tại đây: https://cad.onshape.com/documents/ba5725f6b7cc334f2180c001/w/4571c7c8b9355e24b17f2c59/e/811ab96641f8d3ca3b8f620f
