Bản Remix Coreboxx: Nâng cấp màn hình OLED 128x128 & Dải LED thông minh

Có 2 bản độ chính cho dự án này với 3 cấu hình tùy chọn:

• Nếu bạn muốn nâng cấp màn hình lên SH1107 128x128 OLED và gắn thêm dải LED COB WS2811, hãy dùng file “Modified_3dmonkey_semismart_SH1107_COB_LEDs-v1.6.zip”.

• Nếu bạn chỉ muốn nâng cấp màn hình lên SH1107 128x128 OLED (không dùng LED), hãy dùng file “Modified_3dmonkey_semismart_SH1107_COB_LEDs-v1.6.zip”. Bản này có tích hợp logic điều khiển LED, do đó chân cắm Servo sẽ không còn dùng được, nhưng màn hình vẫn hoạt động tốt.

• Nếu bạn không nâng cấp màn hình mà chỉ muốn thêm dải LED COB WS2811, hãy dùng file “Modified_3dmonkey_semismart_SSD1306_orig_screen_COB_LEDs-v1.5.zip”.

Đây không phải là bản độ cho người mới bắt đầu, vui lòng đọc kỹ toàn bộ mô tả để đảm bảo bạn hiểu rõ các thay đổi. Chúng ta đang can thiệp vào hệ thống điện áp thấp, nếu không cẩn thận có thể làm hỏng thiết bị hoặc gây thương tích.

Các hạng mục nâng cấp:

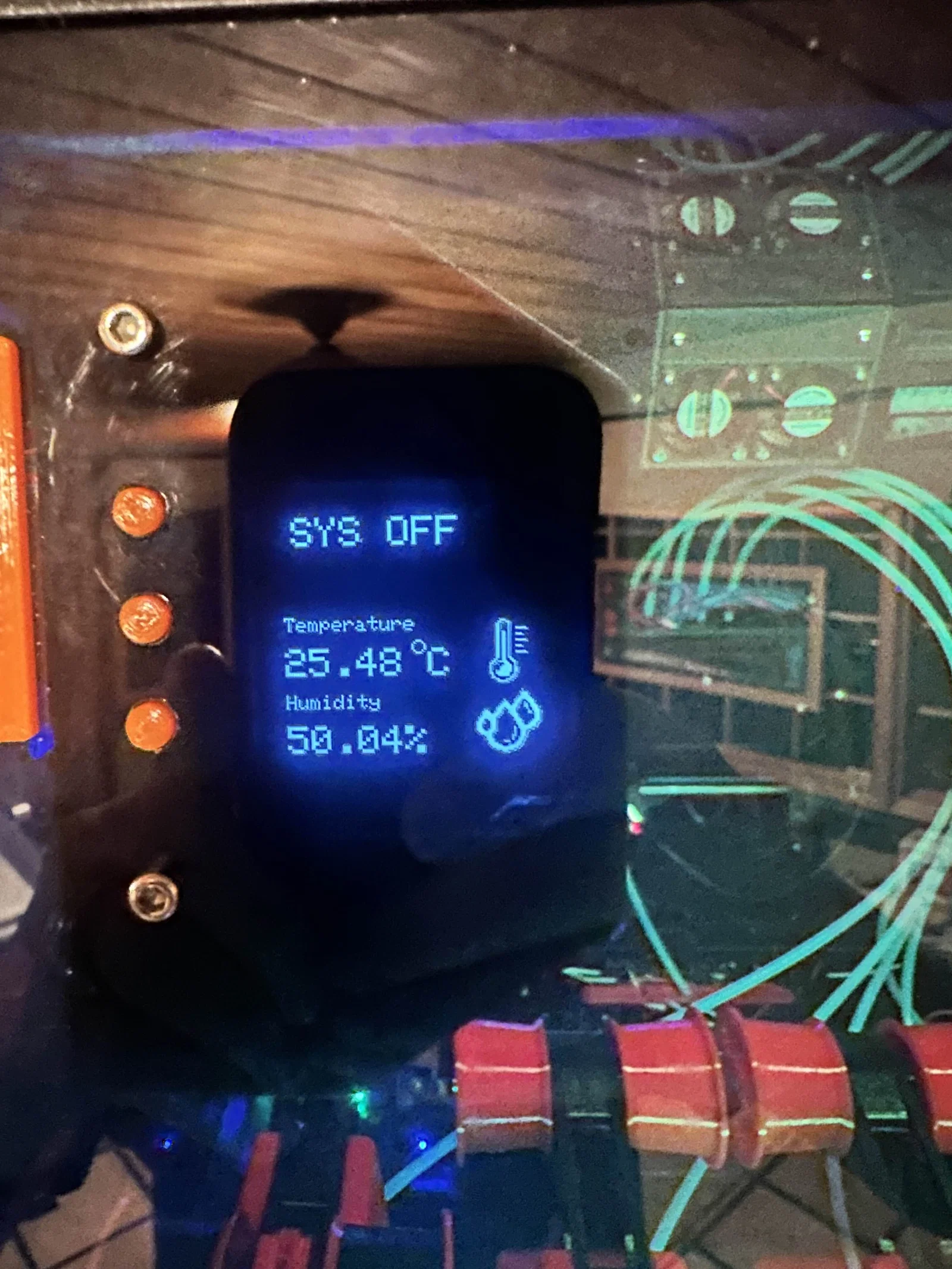

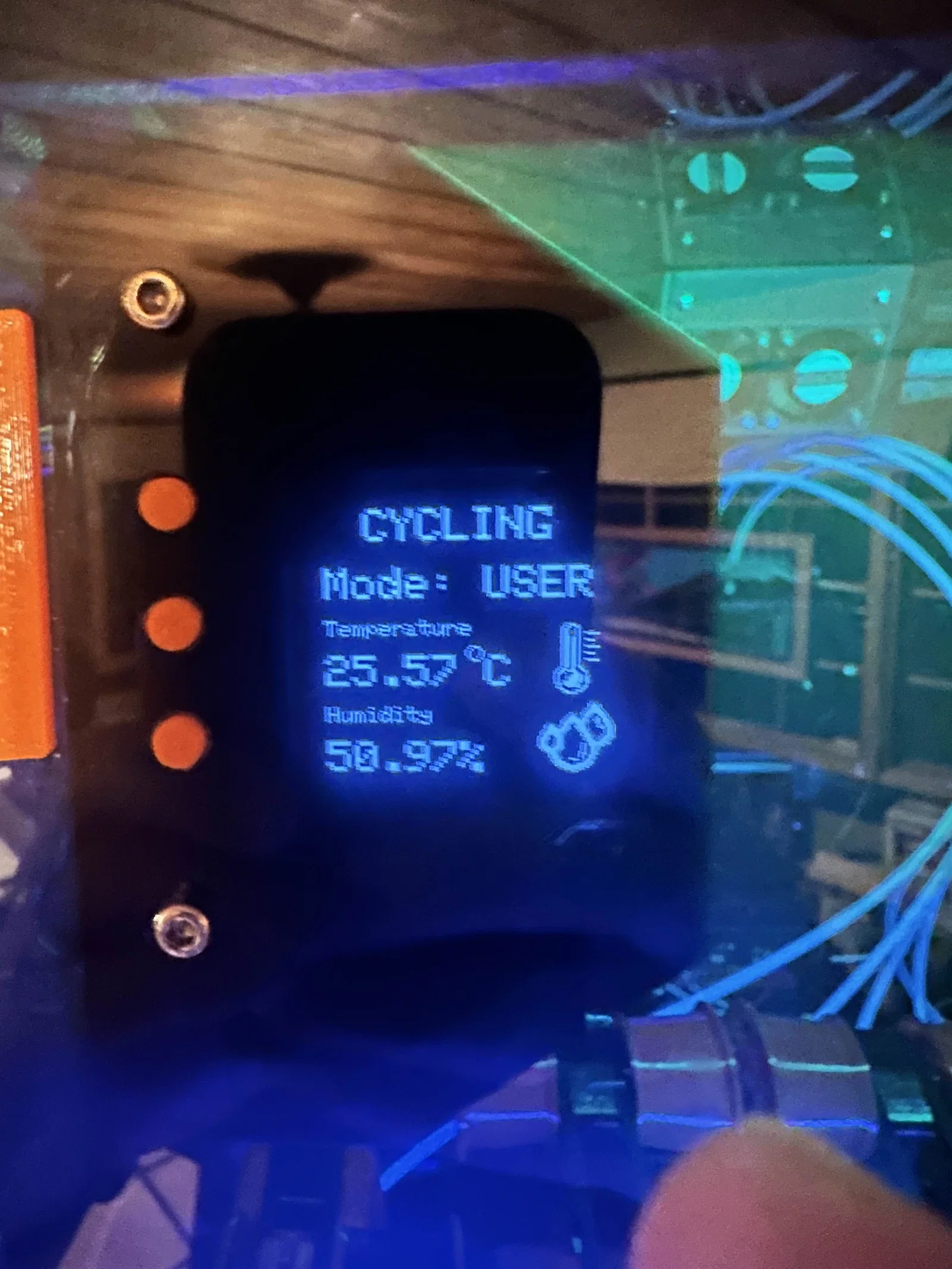

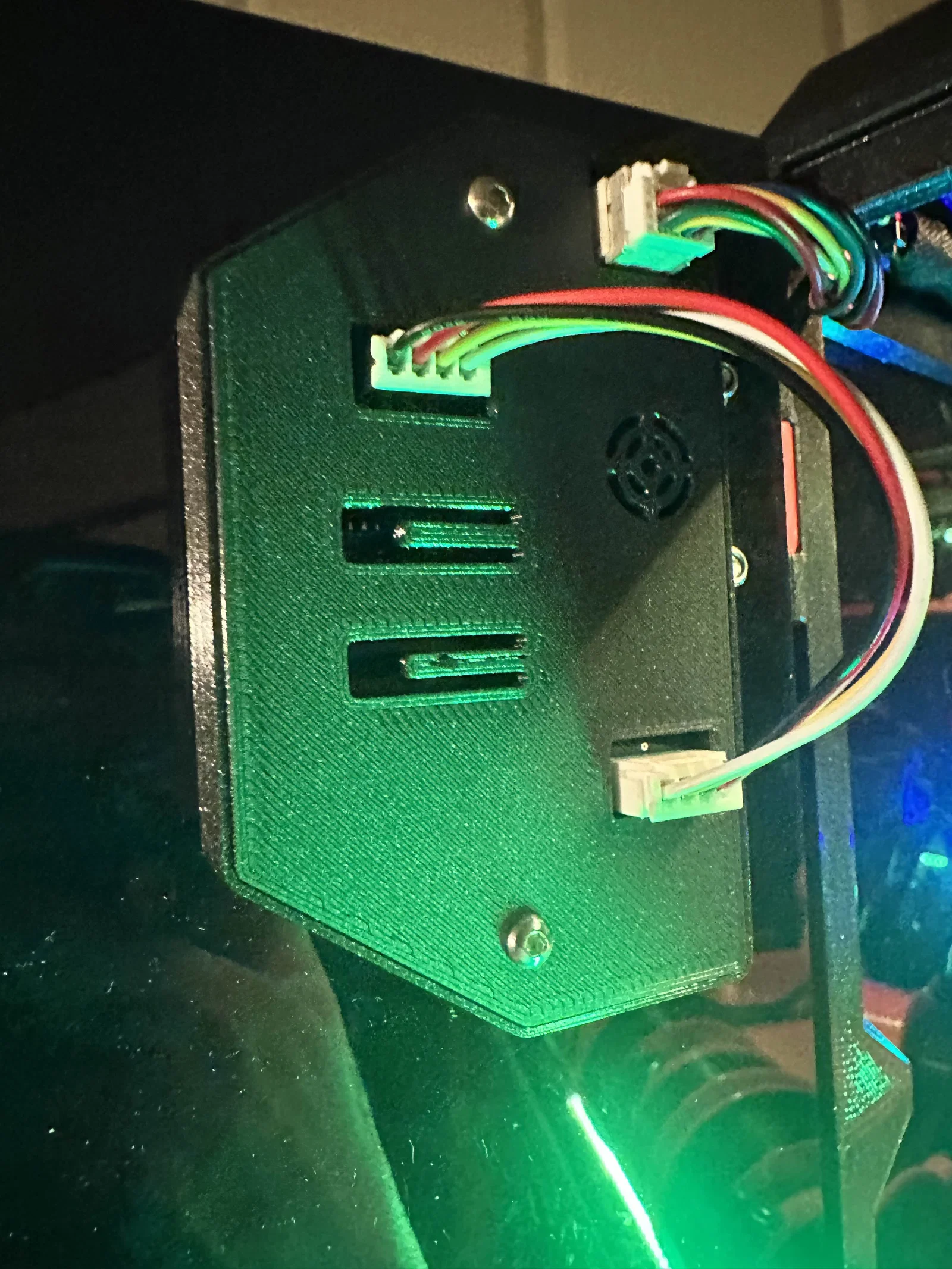

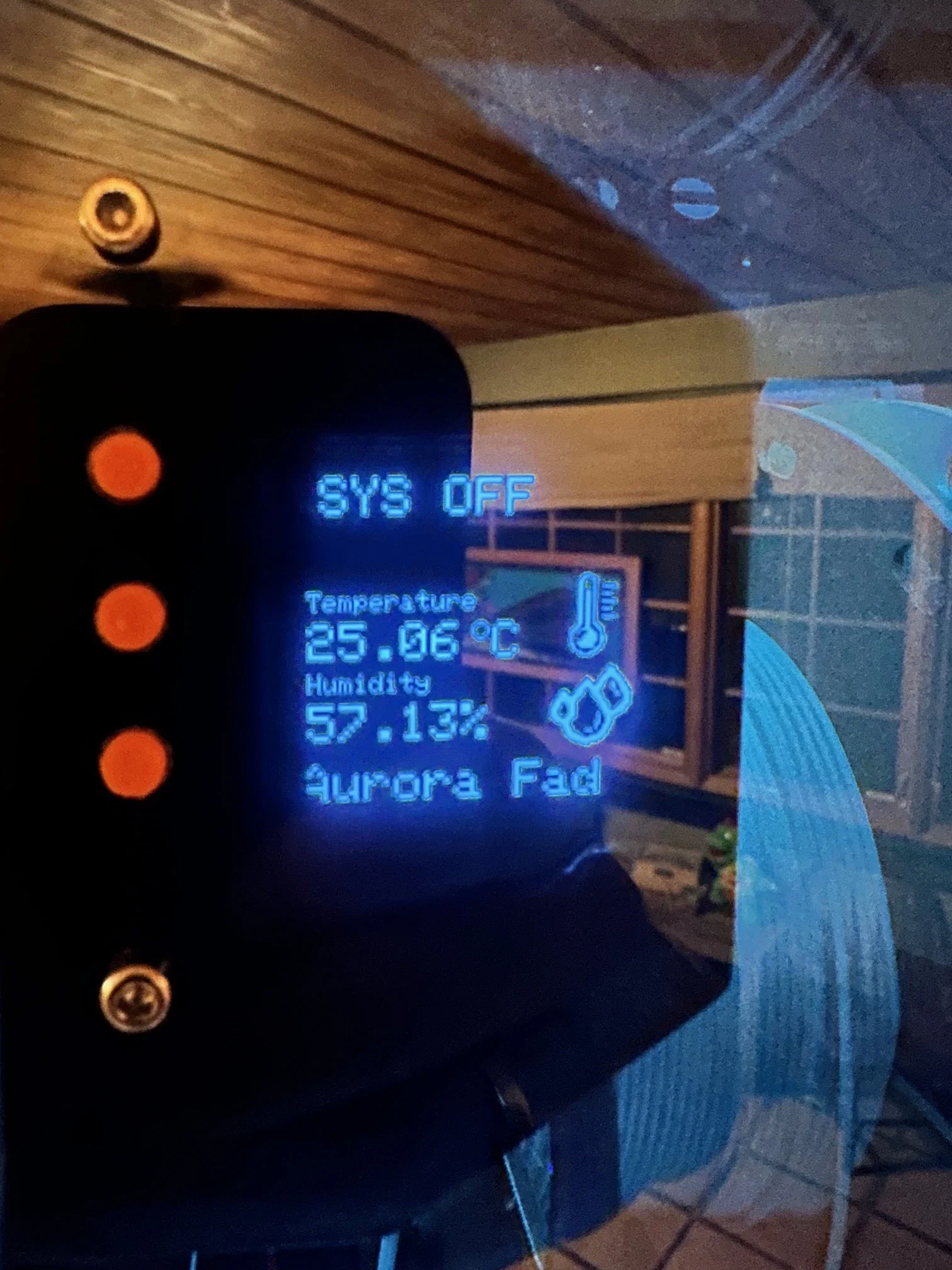

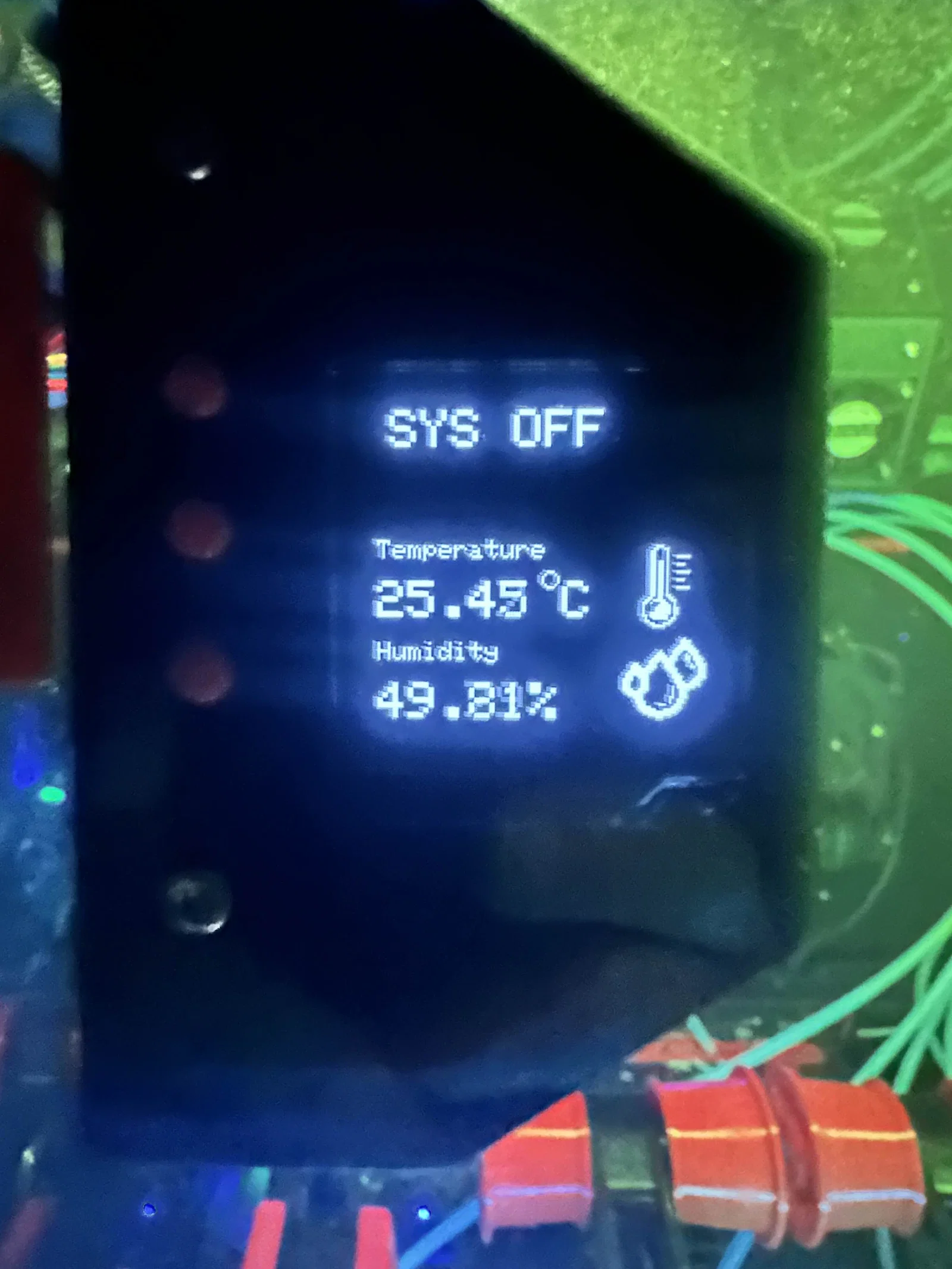

1. Nâng cấp màn hình 128x64 SSD1306 lên 128x128 SH1107: Cần có Arduino Nano R4 mới (bản đi kèm kit cũ không đủ mạnh cho màn hình 128x128). Phải hàn chân header cho Arduino mới, in vỏ HMI mới (file STL có sẵn) và đấu lại dây cáp tín hiệu cho màn hình (do thứ tự chân khác nhau).

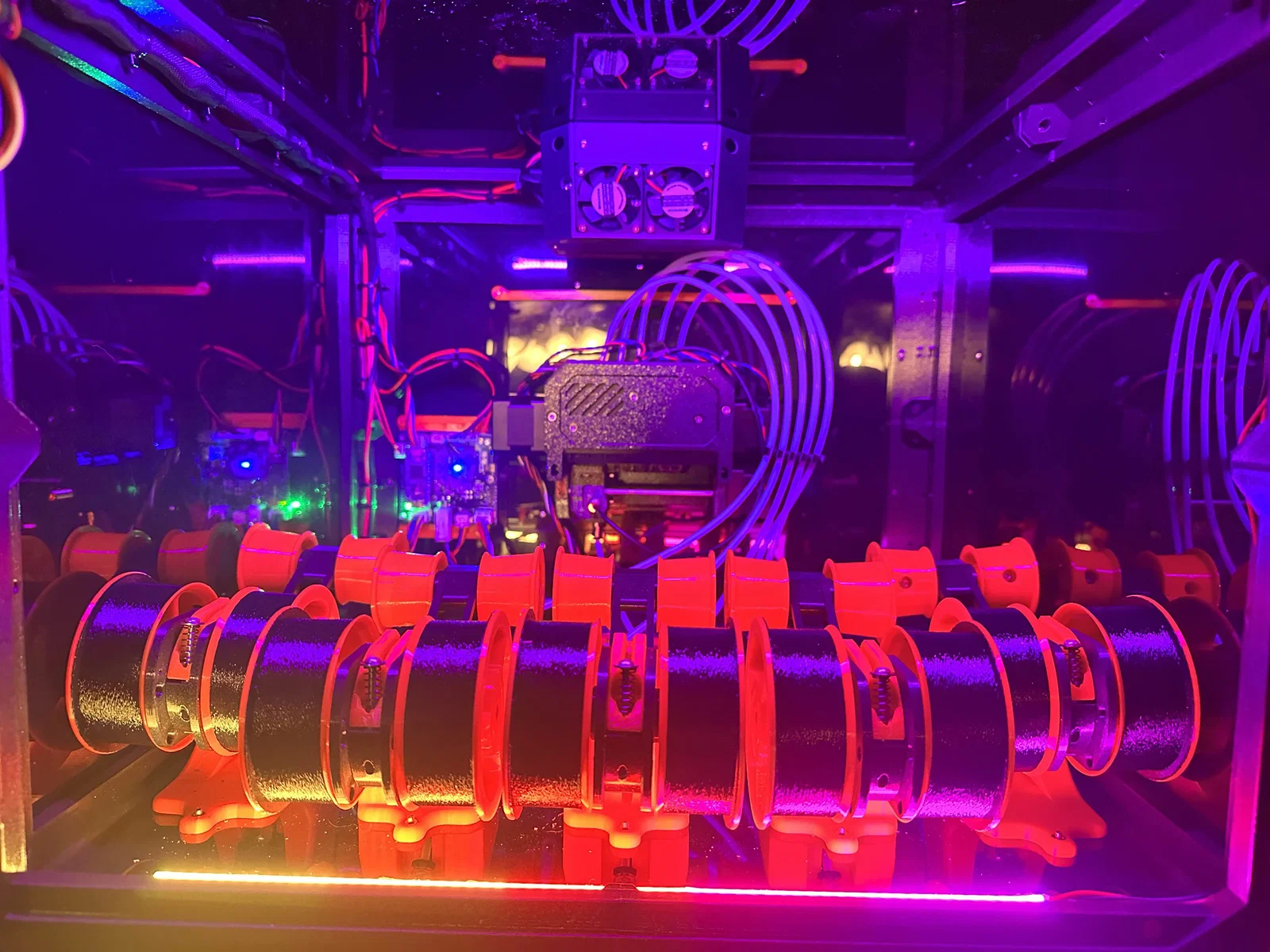

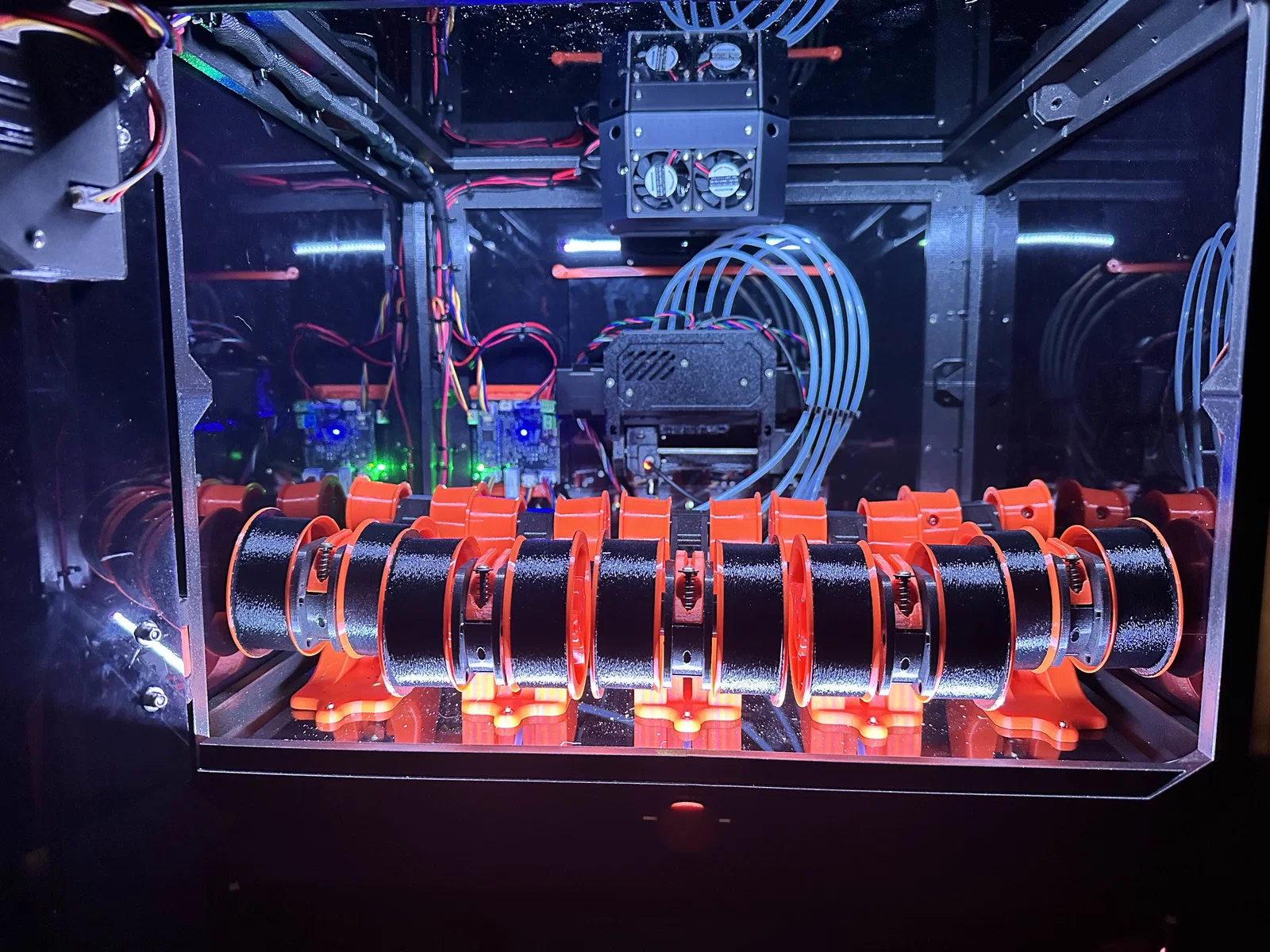

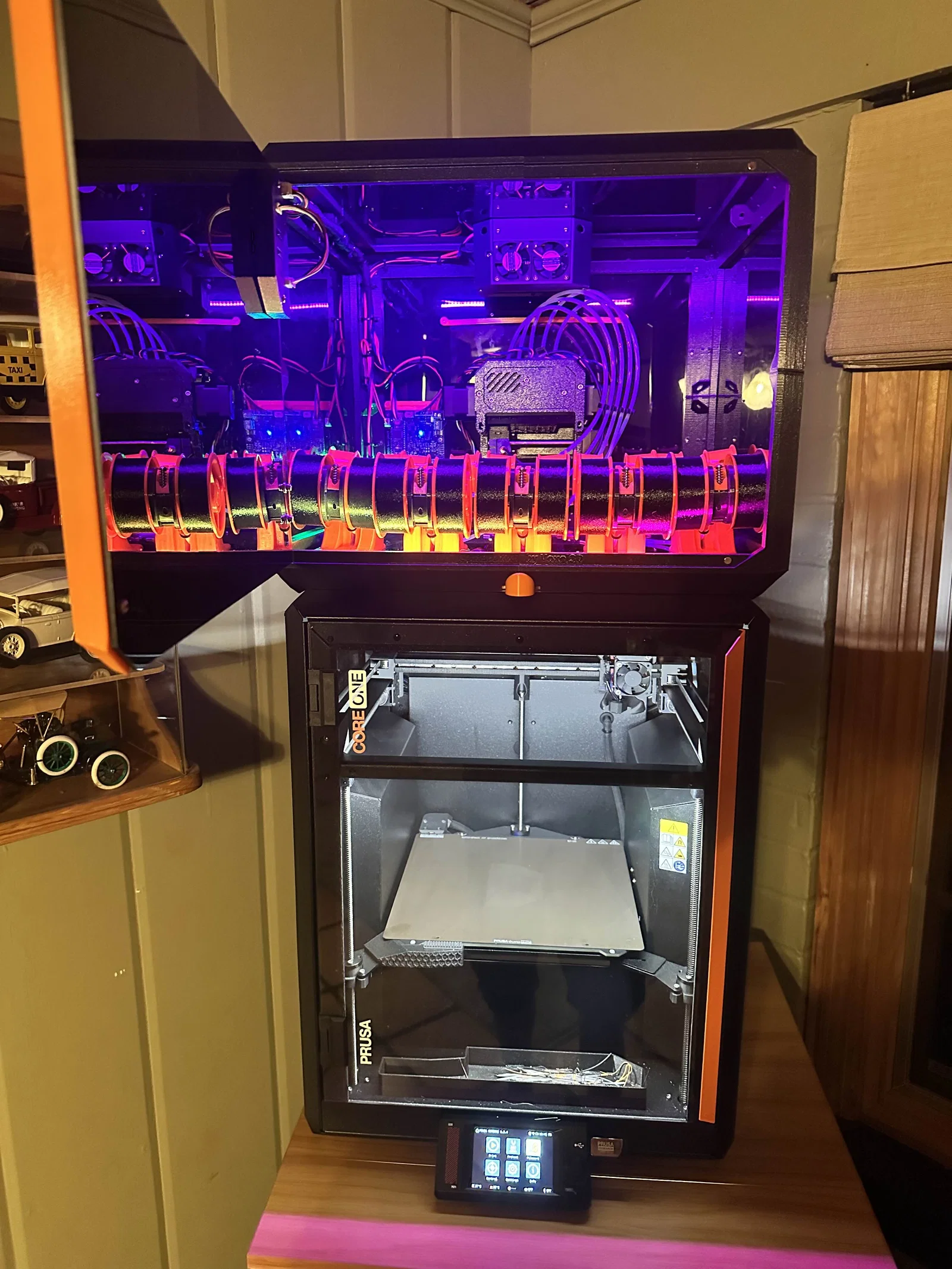

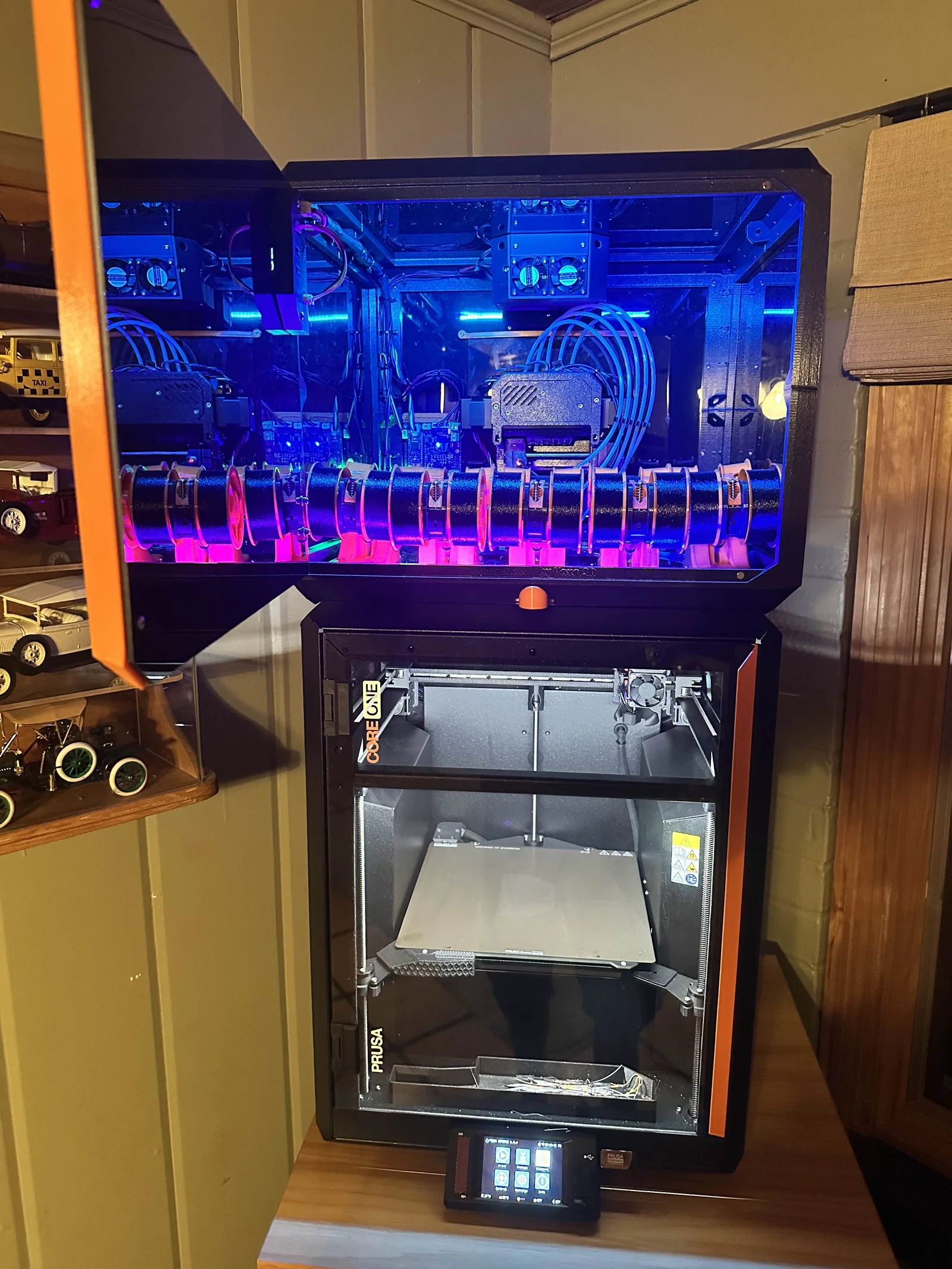

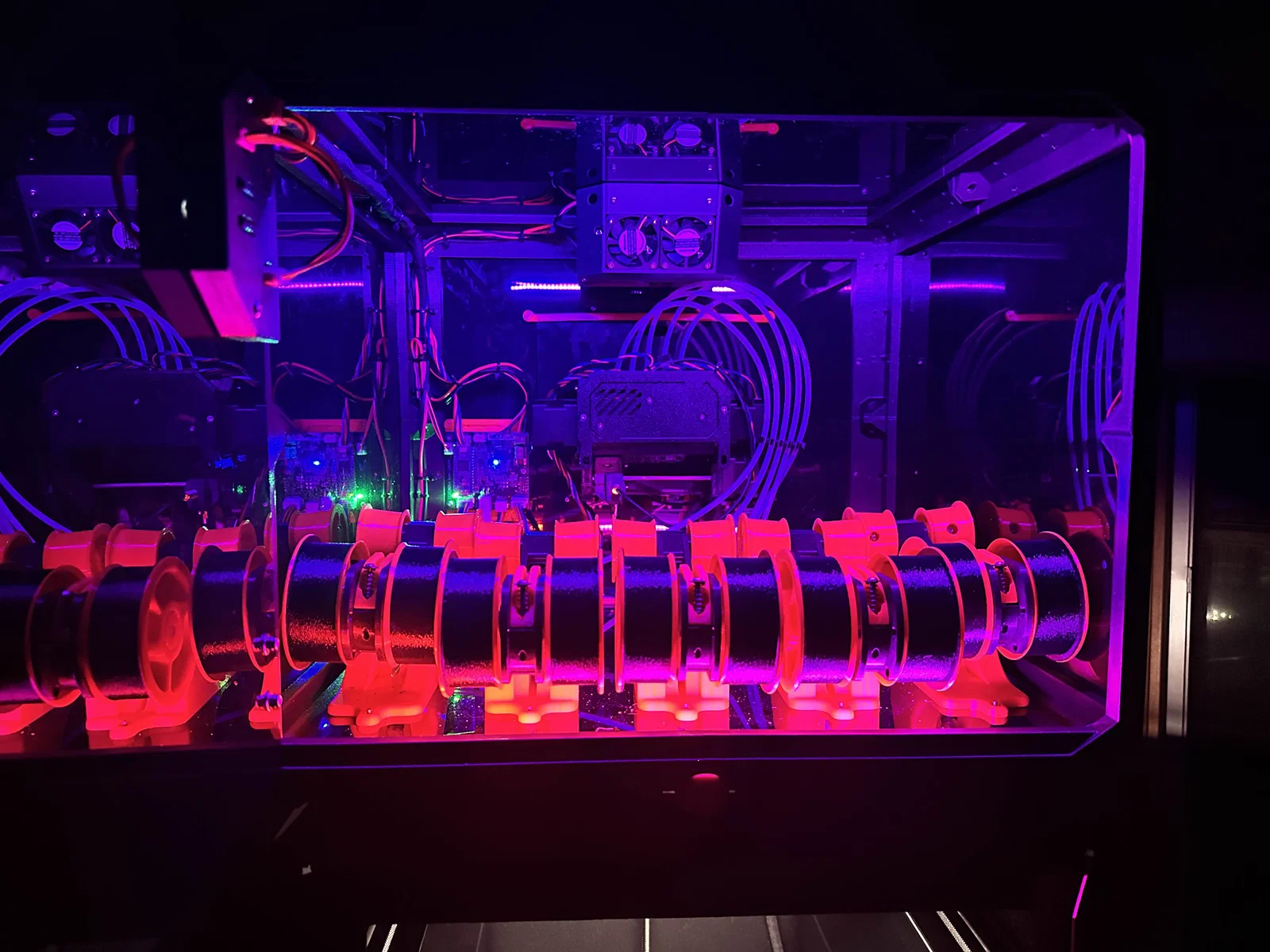

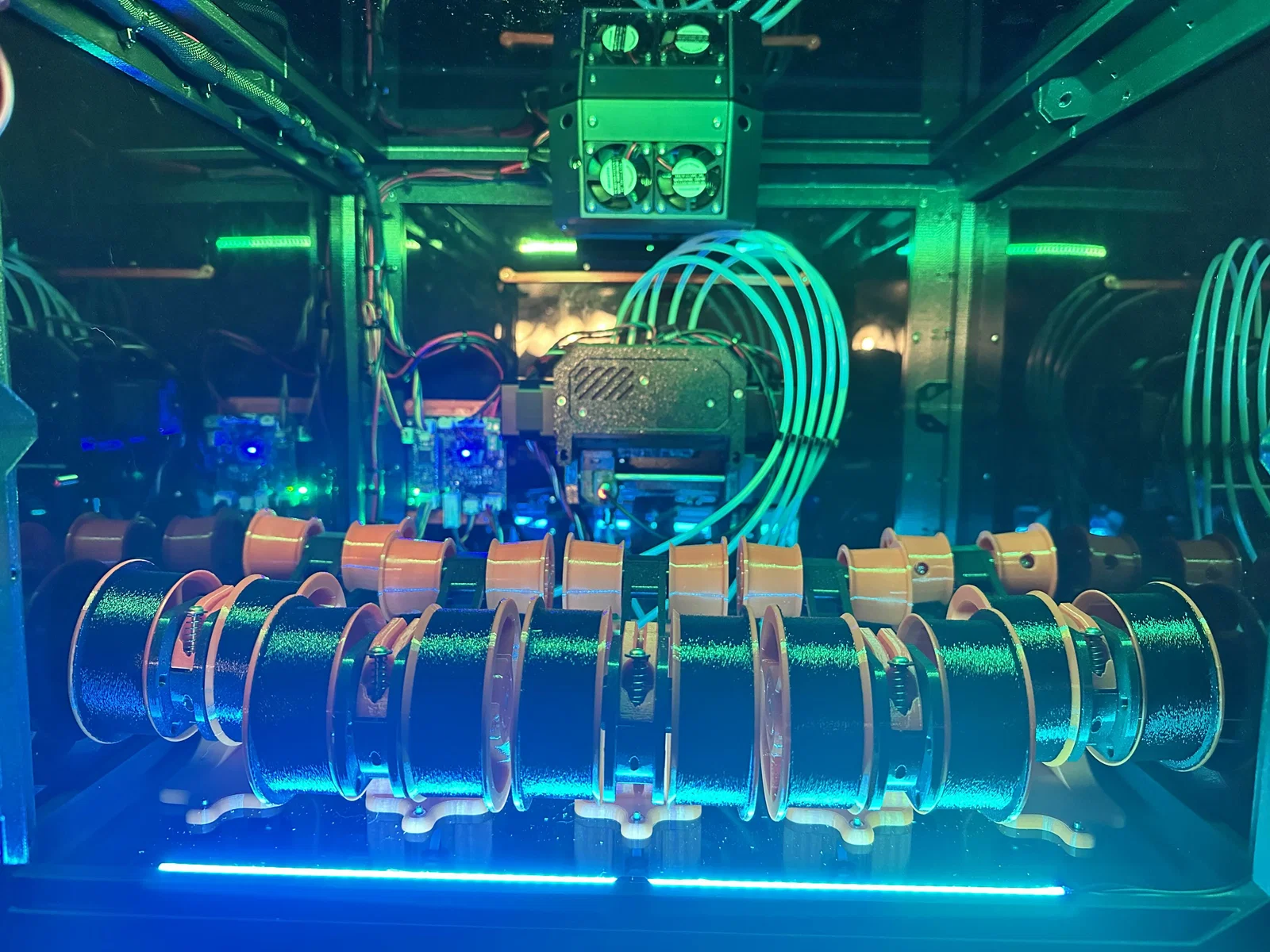

2. Nâng cấp LED dải 24V COB điều khiển kỹ thuật số bằng Arduino R4: Cần Arduino Nano R4 (bản cũ không đủ bộ nhớ lưu hiệu ứng LED). Sử dụng chân D12 trên Arduino (lấy tín hiệu từ chân servo dưới của mạch Semi-Smart). Cần làm bộ dây nguồn 24V từ nguồn tổng và dây tín hiệu D12. Nên dùng đầu nối bullet terminal để dễ dàng tháo rời Coreboxx khi cần bảo trì.

Danh sách linh kiện: Arduino Nano R4, đầu nối header 15 chân 2.54mm, màn hình SH1107 128x128 (bản IIC), dải LED WS2811 24V, dây điện 16-18 AWG, đầu nối JST-XH.

Lưu ý: Có một loại màn hình SH1107 nhái ghi nhầm địa chỉ IIC là “0x7A hoặc 0x78”, thực tế nó vẫn chạy ở 0x3C và có chân cắm tương thích với màn gốc, không cần đấu lại dây. Mã sản phẩm là #MC01506.

Hướng dẫn cài đặt LED có sẵn trong tab “Files”. Bạn có thể điều chỉnh số lượng đèn LED trong file .ino bằng cách sửa dòng LEDManager ledManager(12, 120);.

Hướng dẫn sử dụng: Có 10 kiểu LED. Trên màn hình chính, nhấn nút dưới cùng của HMI để đổi hiệu ứng, nhấn giữ để điều chỉnh độ sáng.

Cảnh báo: Mọi sửa đổi trên CoreOne hoặc Coreboxx đều do bạn tự chịu trách nhiệm. Hãy kiểm tra kỹ các thay đổi để đảm bảo an toàn cho chính bạn và thiết bị.

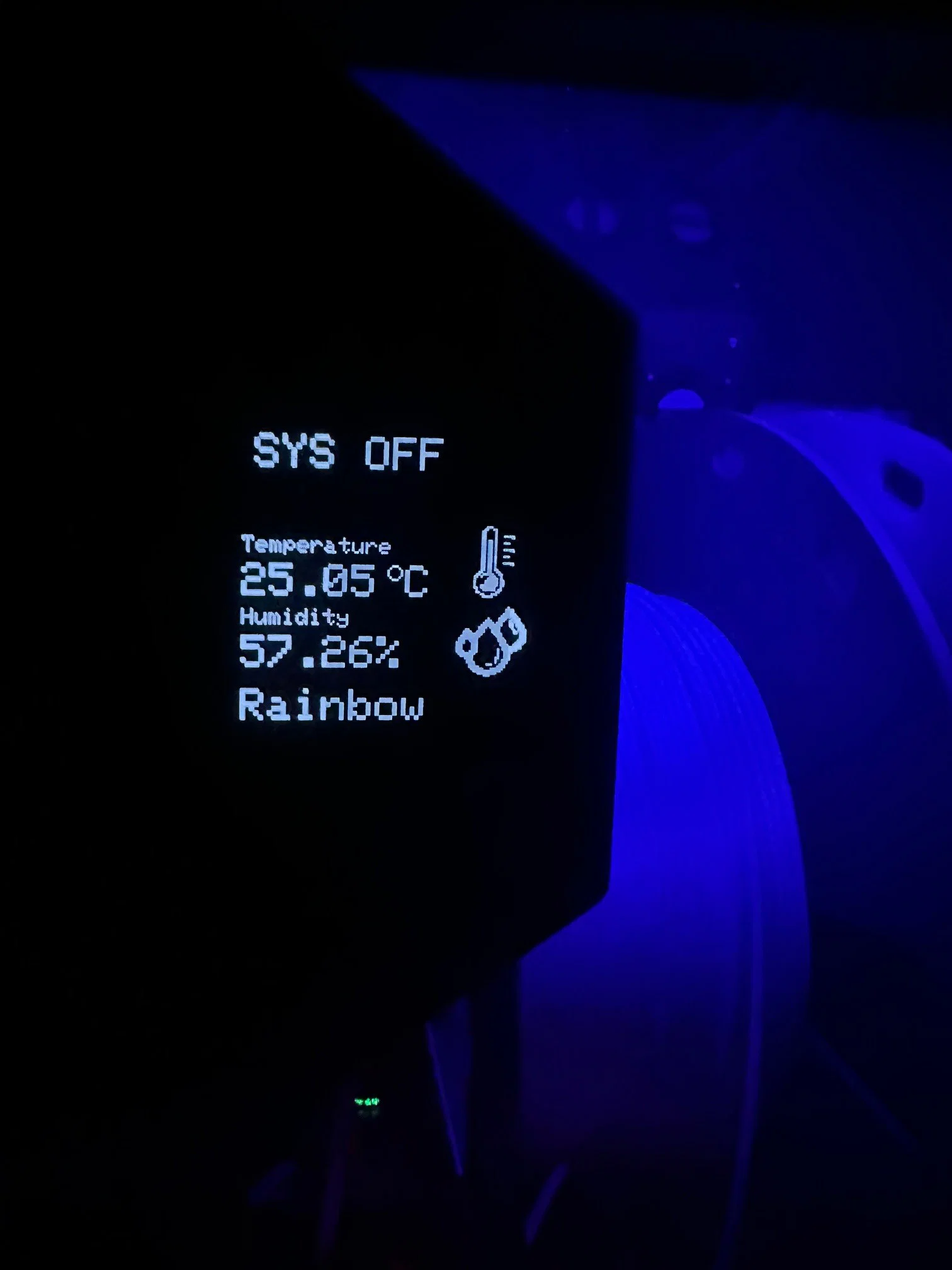

Nhật ký thay đổi: v1.1 đến v1.6: Cập nhật tính năng, tối ưu hóa code, thêm thư viện LED, EEPROM lưu cài đặt và cải thiện giao diện hiển thị tên hiệu ứng.
