Bộ giá đỡ gắn điện thoại Brodit/Proclip cho bảng điều khiển xe Ram 2500 thế hệ thứ 5

Mình cần một cách xịn để cố định và sạc điện thoại trên chiếc Ram 2500 đời 2025 khi lái xe. Mình muốn một giải pháp vừa tiện cho những chuyến đi xa (cắm dây sạc trực tiếp để dùng Android Auto/Spotify), vừa thuận tiện khi chạy lòng vòng trong phố với sạc Mag-Safe.

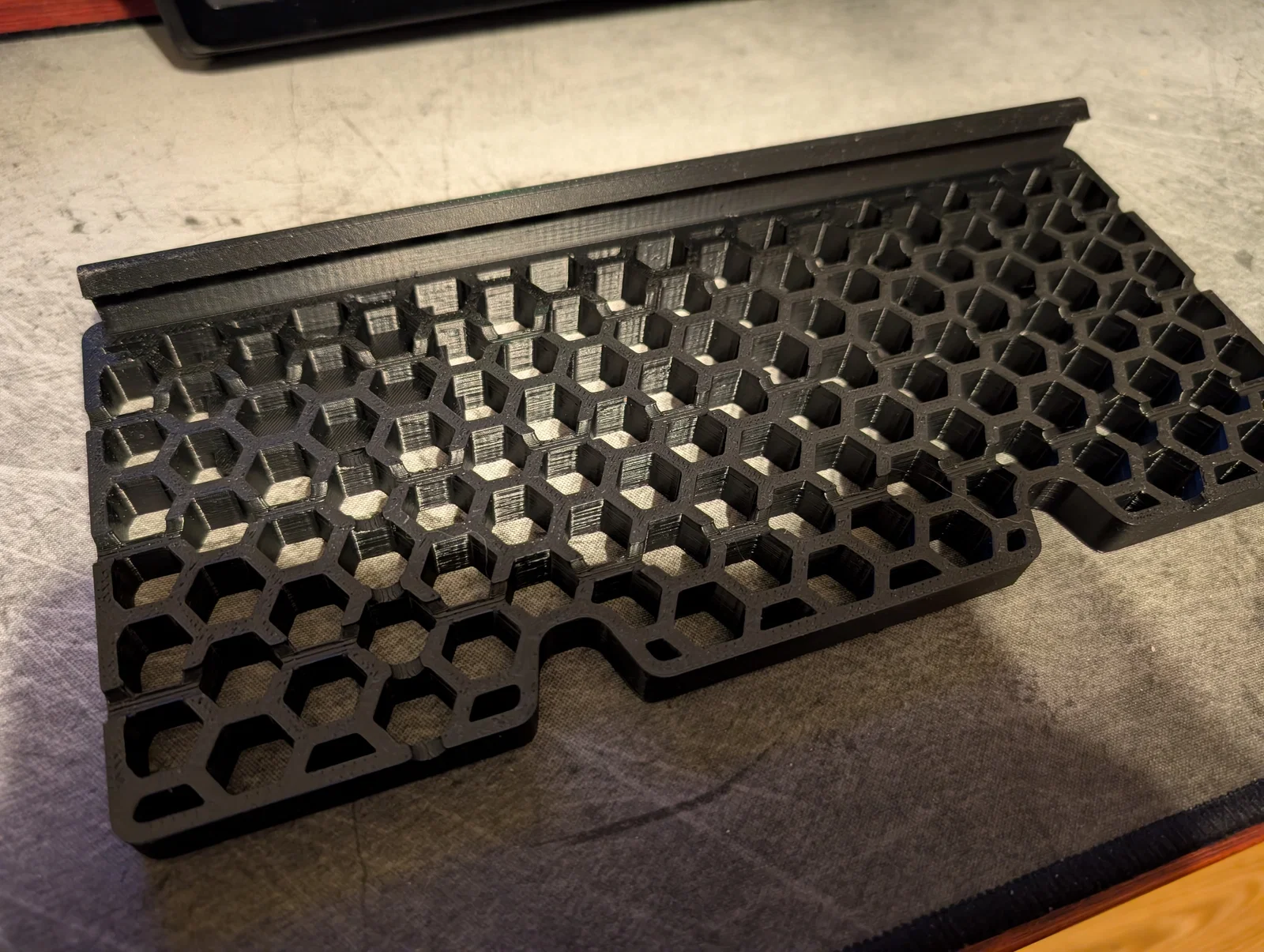

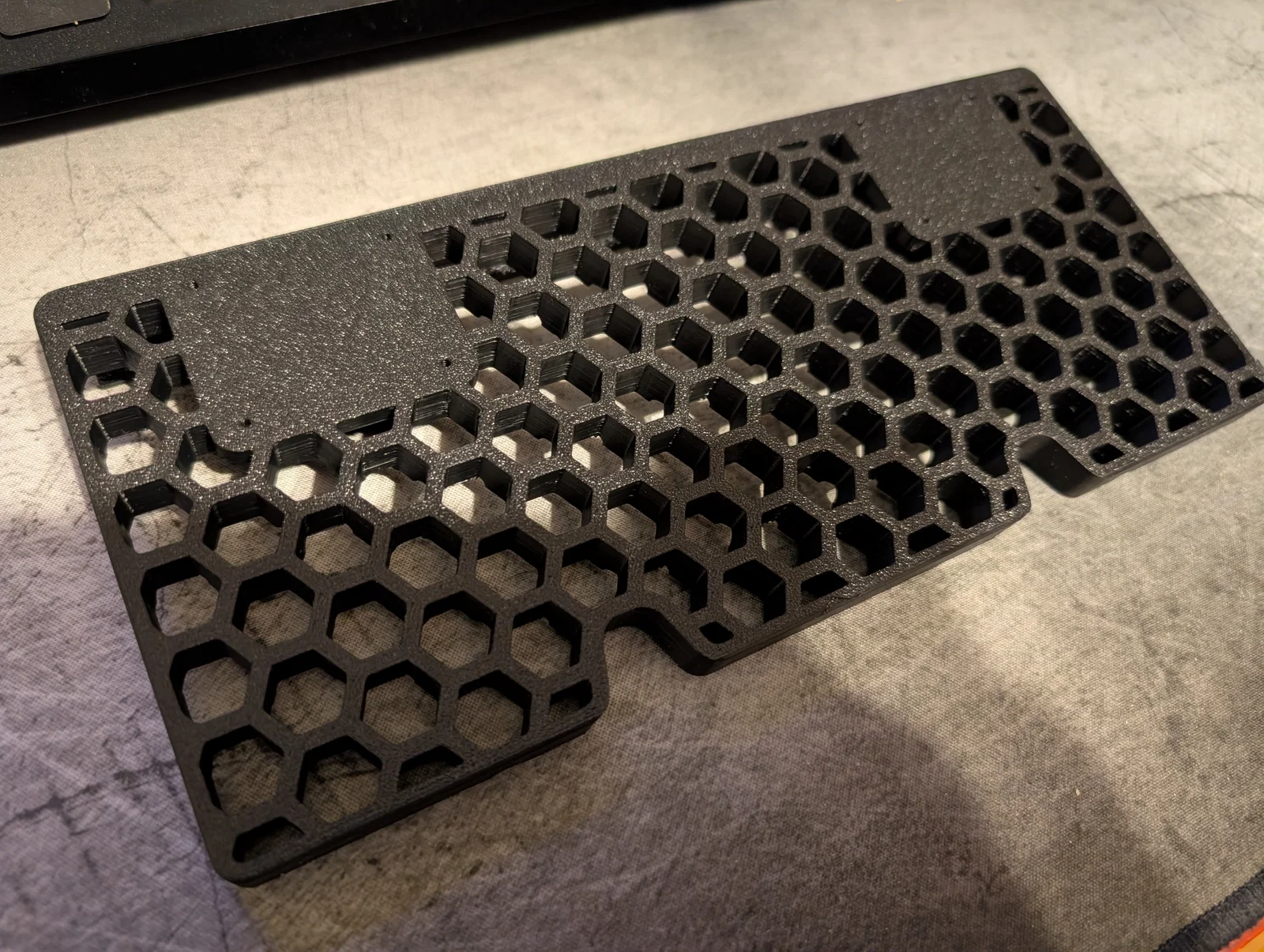

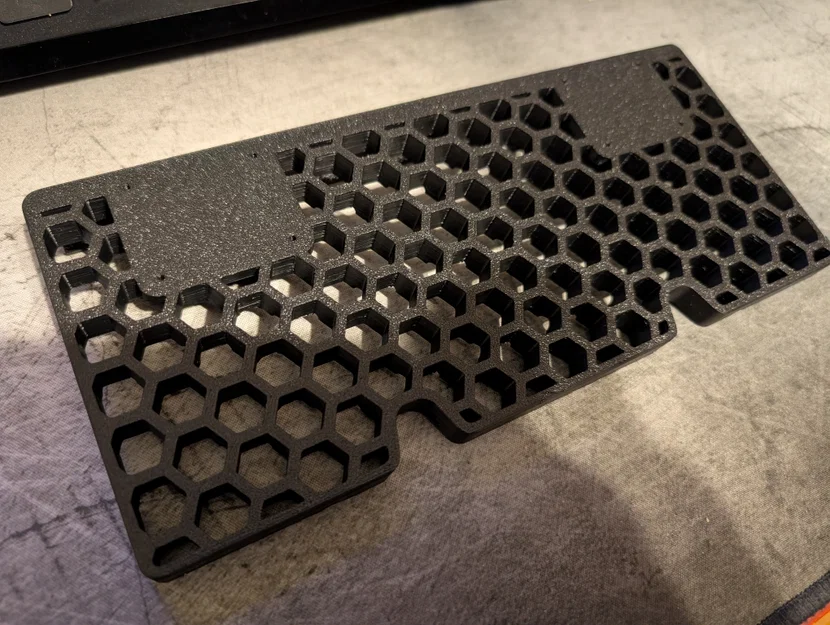

Mình đã tìm thấy một hệ thống gắn trên Printables và lấy cảm hứng từ đó để tạo ra bộ khung gắn chuyên dụng cho các giá đỡ thiết bị Brodit/Proclip. Do còn dư mấy cái giá đỡ từ xe cũ nên mình tận dụng lại luôn.

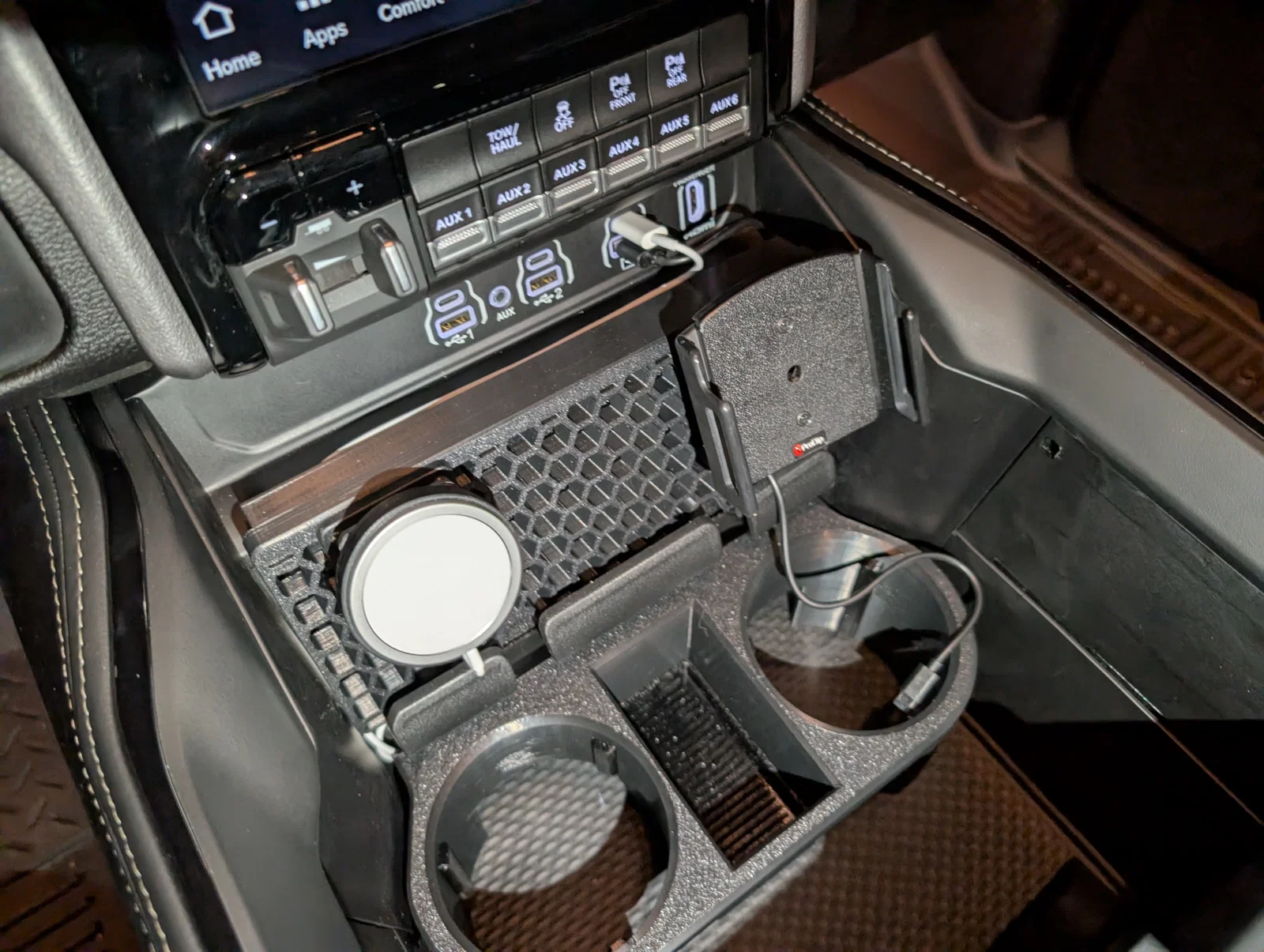

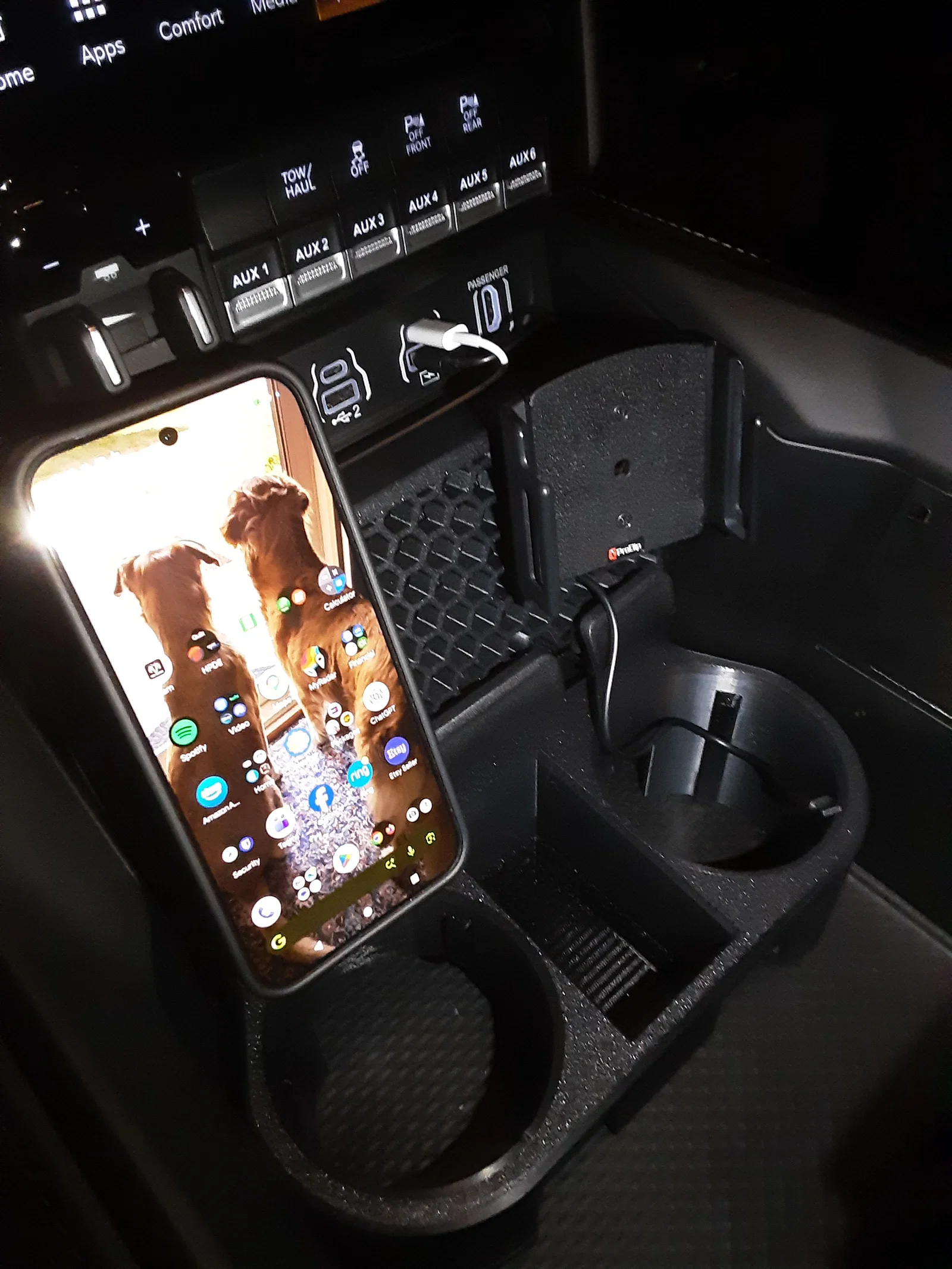

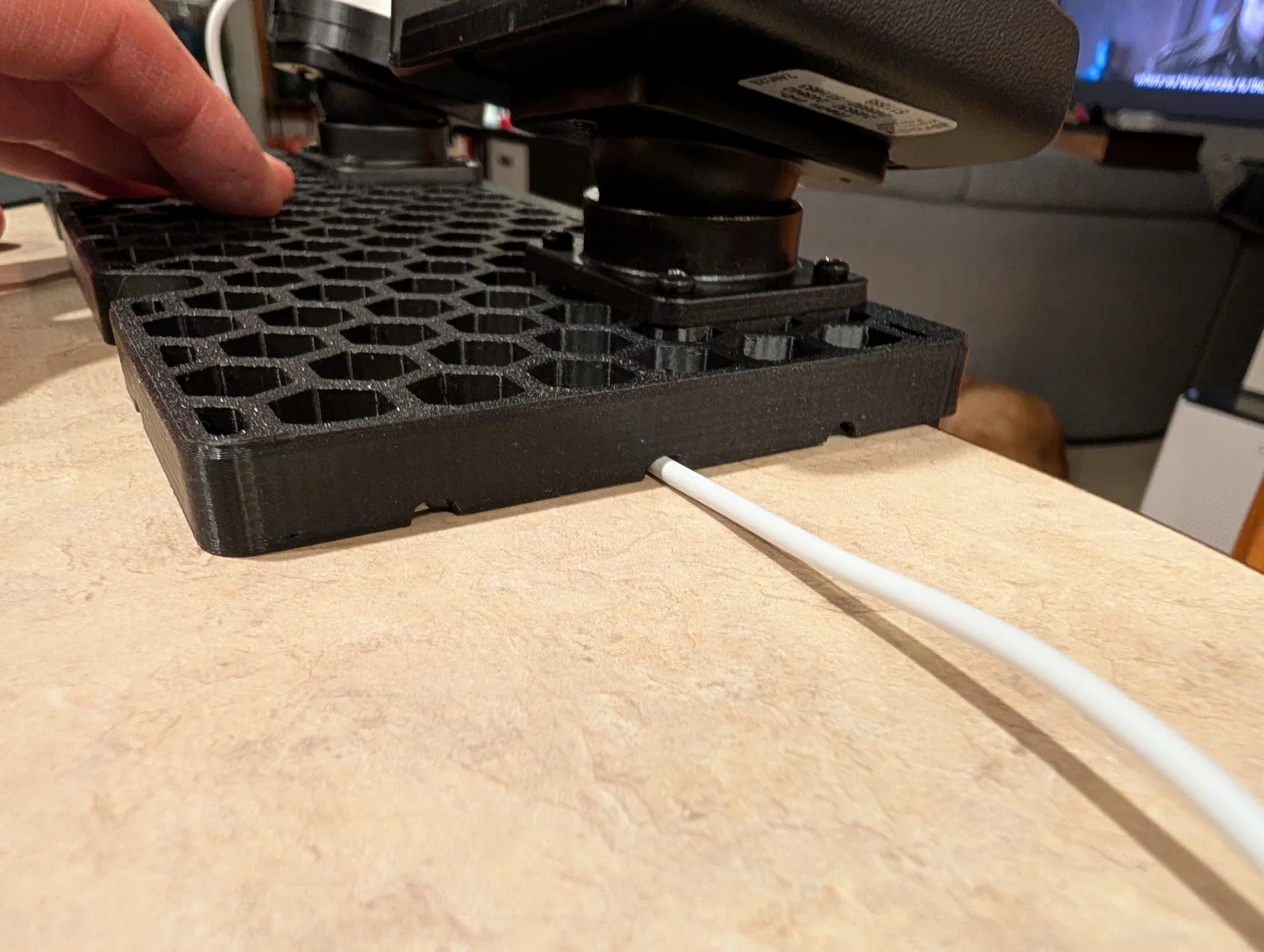

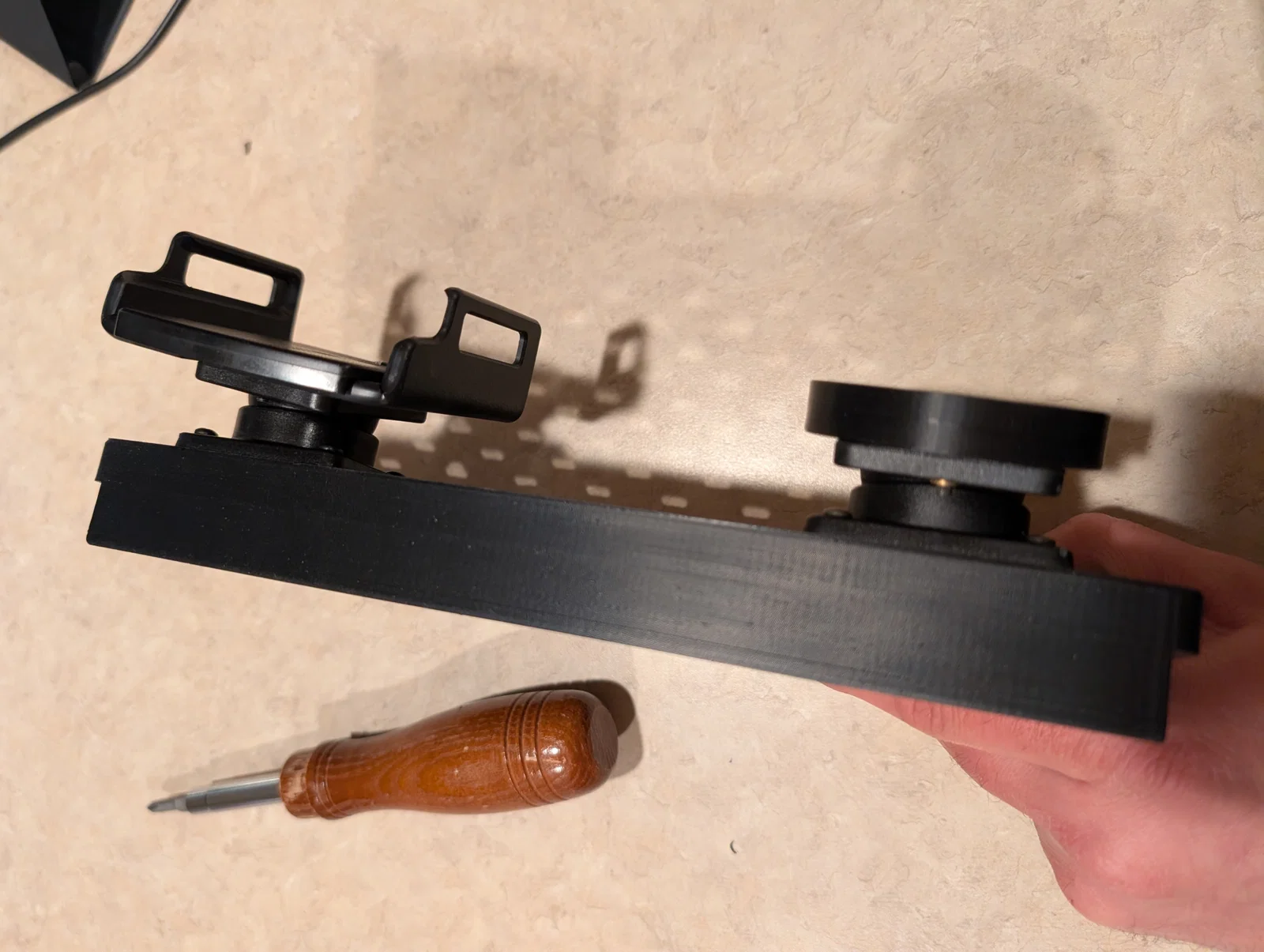

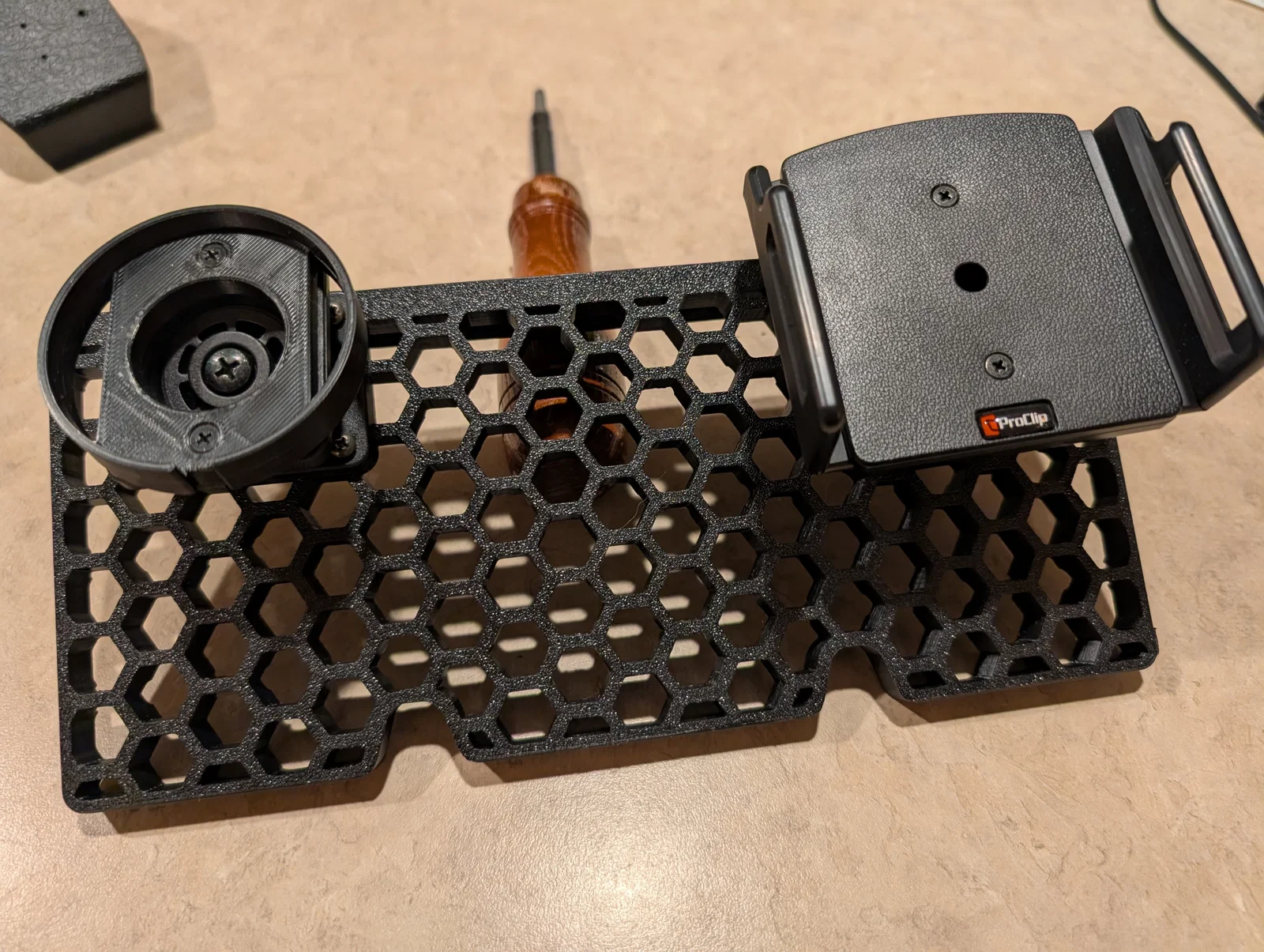

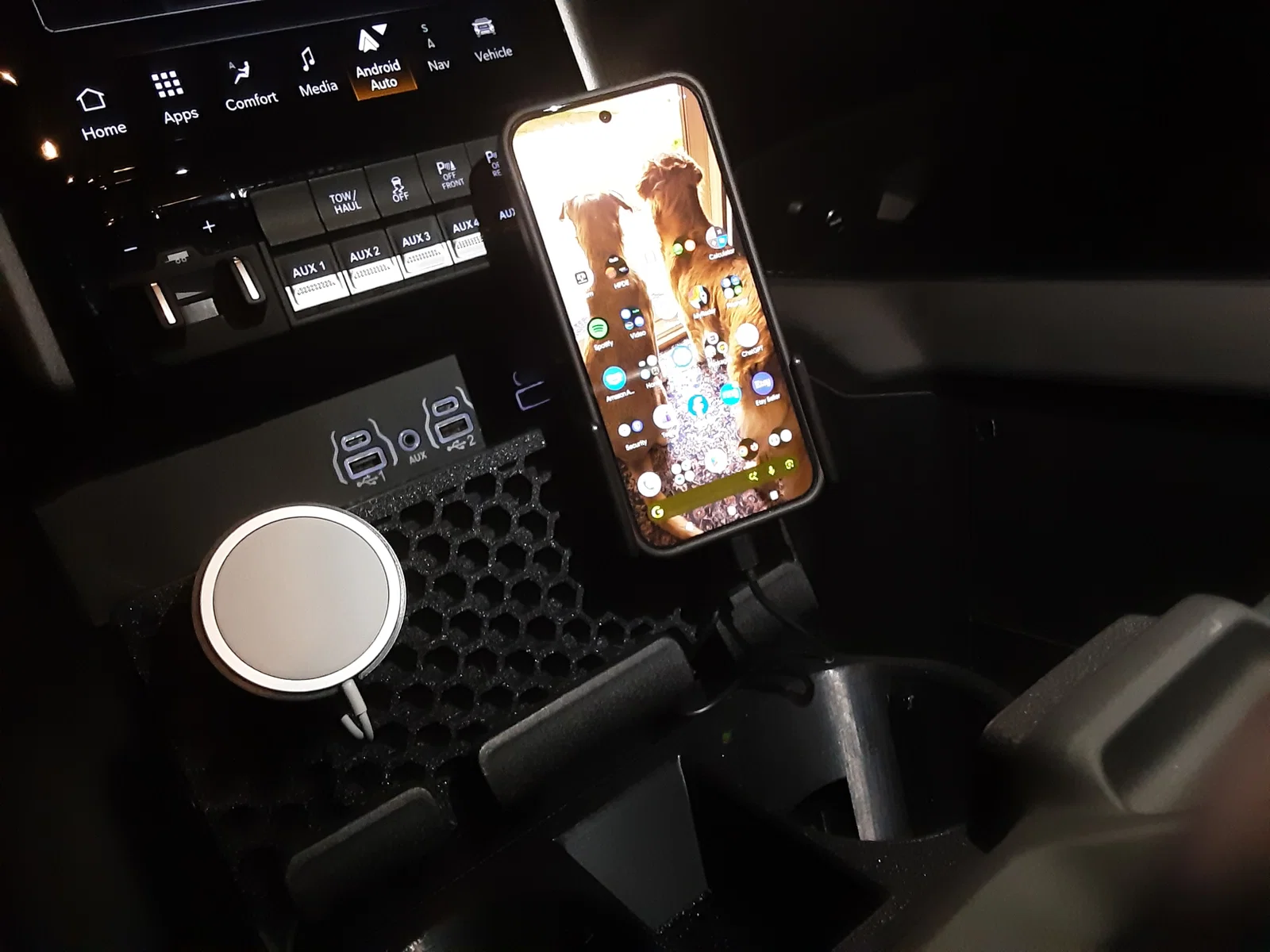

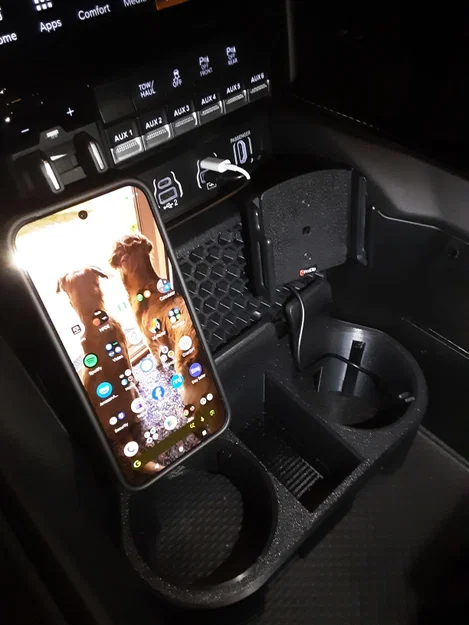

Thiết kế này gắn được hai giá đỡ thiết bị: mình dùng một cái giá đỡ điện thoại đa năng có sẵn và in 3D thêm một cái giá để gắn sạc Apple Mag-Safe. Cách này giúp mình có được sự tiện lợi tối đa, vừa có chỗ sạc dây ổn định, vừa sạc không dây Mag-Safe nhanh chóng. Để dây nhợ gọn gàng, mình có thêm các khe đi dây ở mặt sau để giấu dây ra phía sau bảng điều khiển.

Mình rất ưng ý với thiết lập hiện tại, cảm ơn tác giả gốc đã tạo ra một nền tảng tuyệt vời để mình phát triển.

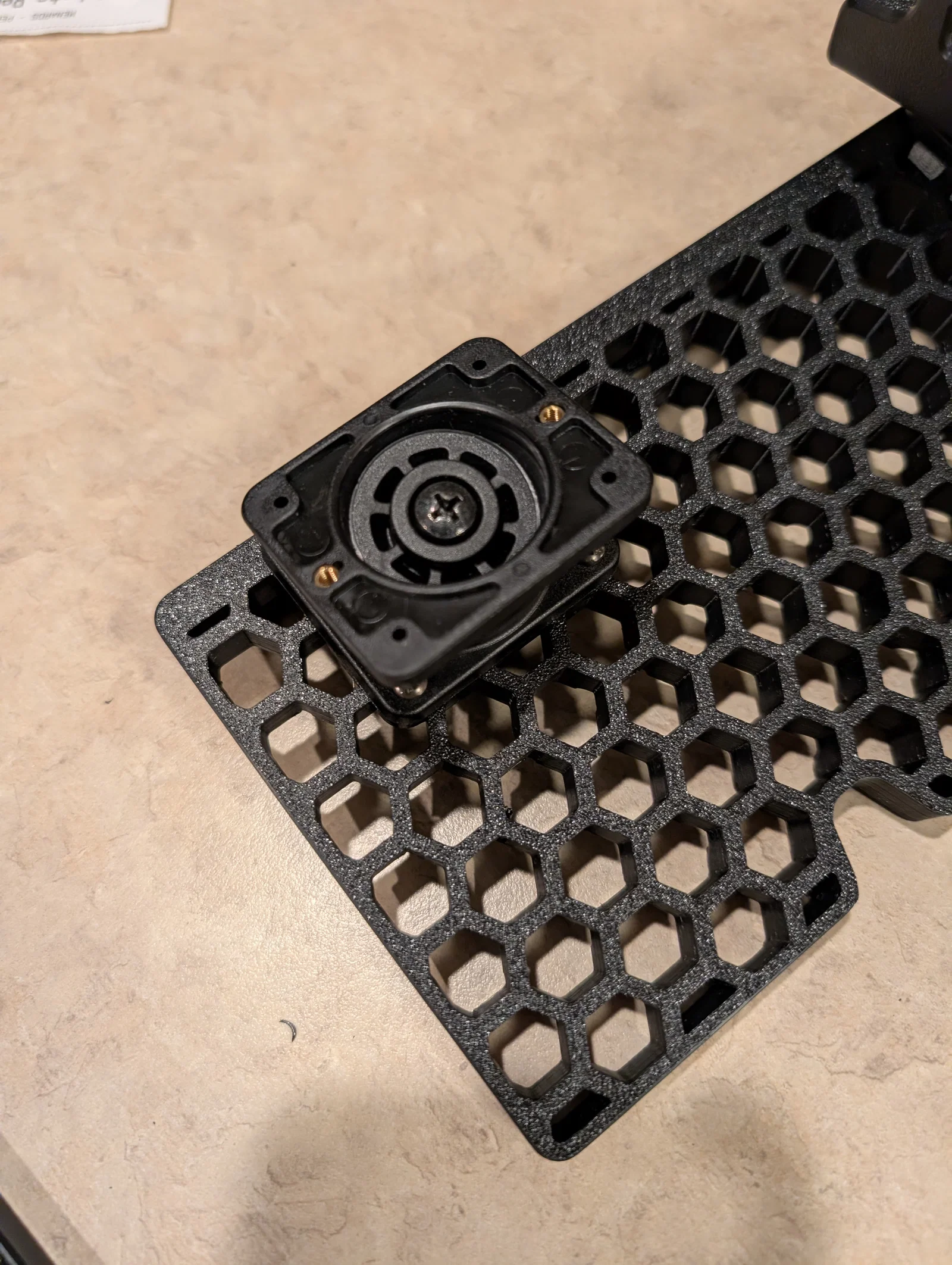

Các loại vít ren tự tạo đi kèm với giá đỡ Brodit/Proclip đều có thể dùng lại cho bảng gắn này. Lỗ bắt vít được thiết kế kích thước chuẩn nên vít bám rất chắc mà không cần dùng đến ốc cấy (threaded inserts).

Thông số in: Mình in bằng nhựa ASA trên máy Bambu X1C, đầu phun 0.6mm, bàn in PEI có vân:

• Chiều cao lớp in: 0.18mm
• Lớp tường đầu tiên: 1 (để bề mặt đẹp hơn)
• Số vòng tường: 2
• Lớp vỏ trên/dưới: 3
• Infill: 20% dạng gyroid

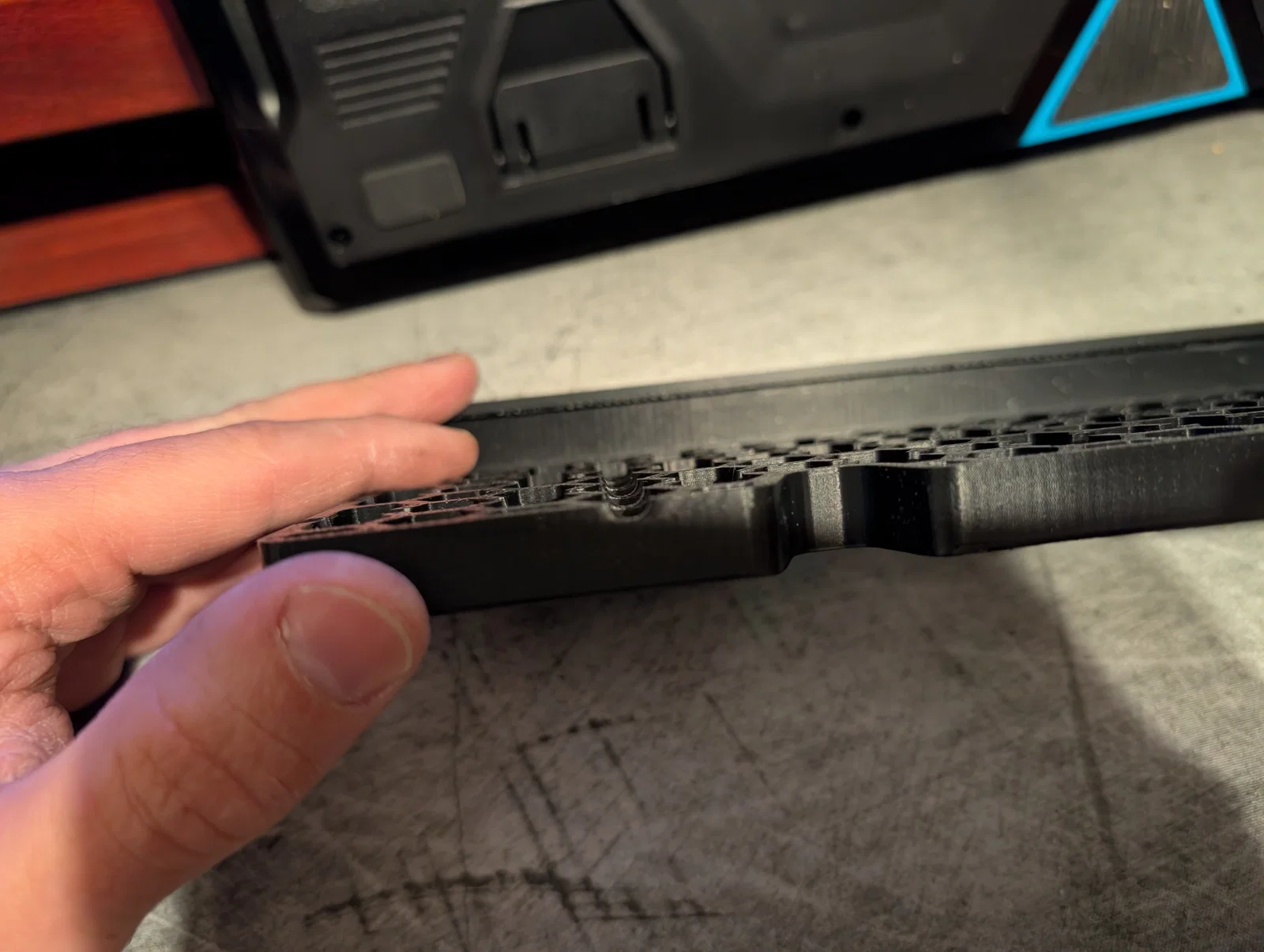

• Hỗ trợ: Mình có vẽ thêm support dưới phần gờ nhô ra. Có thể bạn không cần, nhưng lần in thử của mình bị lỗi nếu không có support.
