Bộ nối dài limit switch có thể điều chỉnh

Tác giả RussellCage_2289262

Lượt tải
3
Lượt coi
79
Tải về· 1 file · 22,4 KB· 22,4 KB

File 1 22,4 KB

  • Adjustable_limits_switch_extender_1785589535.stlSTL · 22,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#267611
Danh mục
Máy In 3D
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

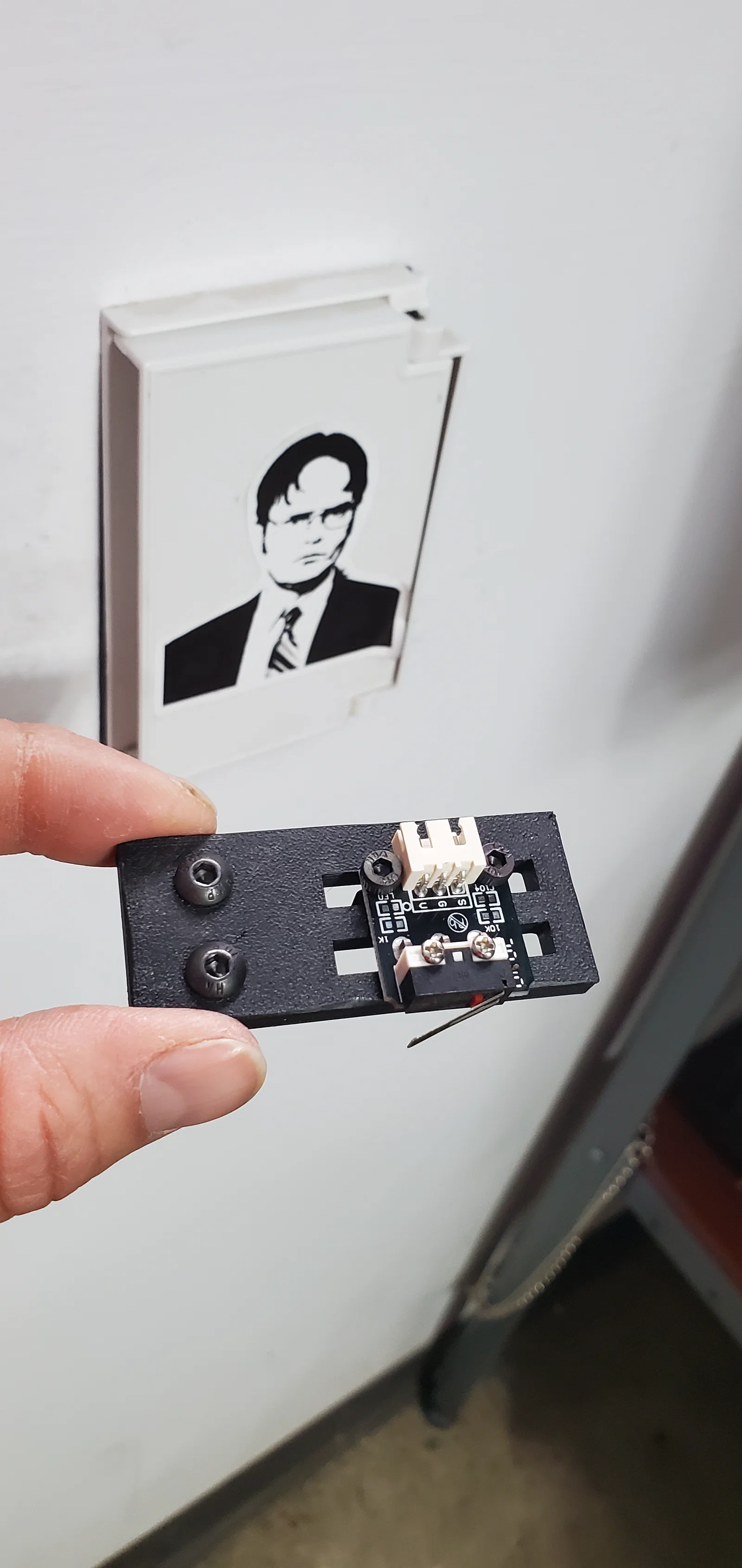

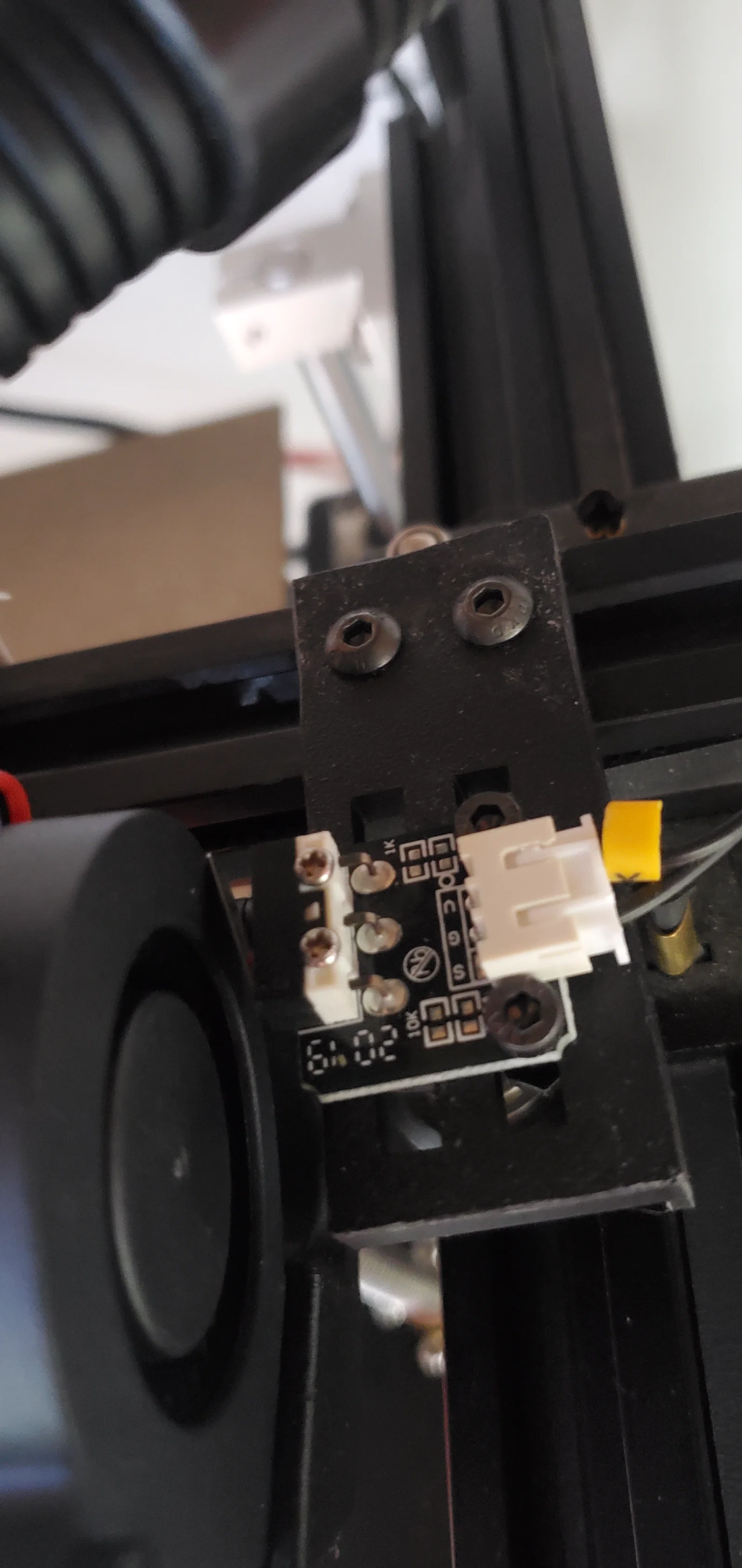

Sau khi thay thế đầu in (toolhead) của con Creality Ender 5 bằng bộ Micro-Swiss NG Revo, cái limit switch trục X của mình không còn chạm được vào fan duct nữa, nên mình đã thiết kế ra cái extender có thể điều chỉnh được này.

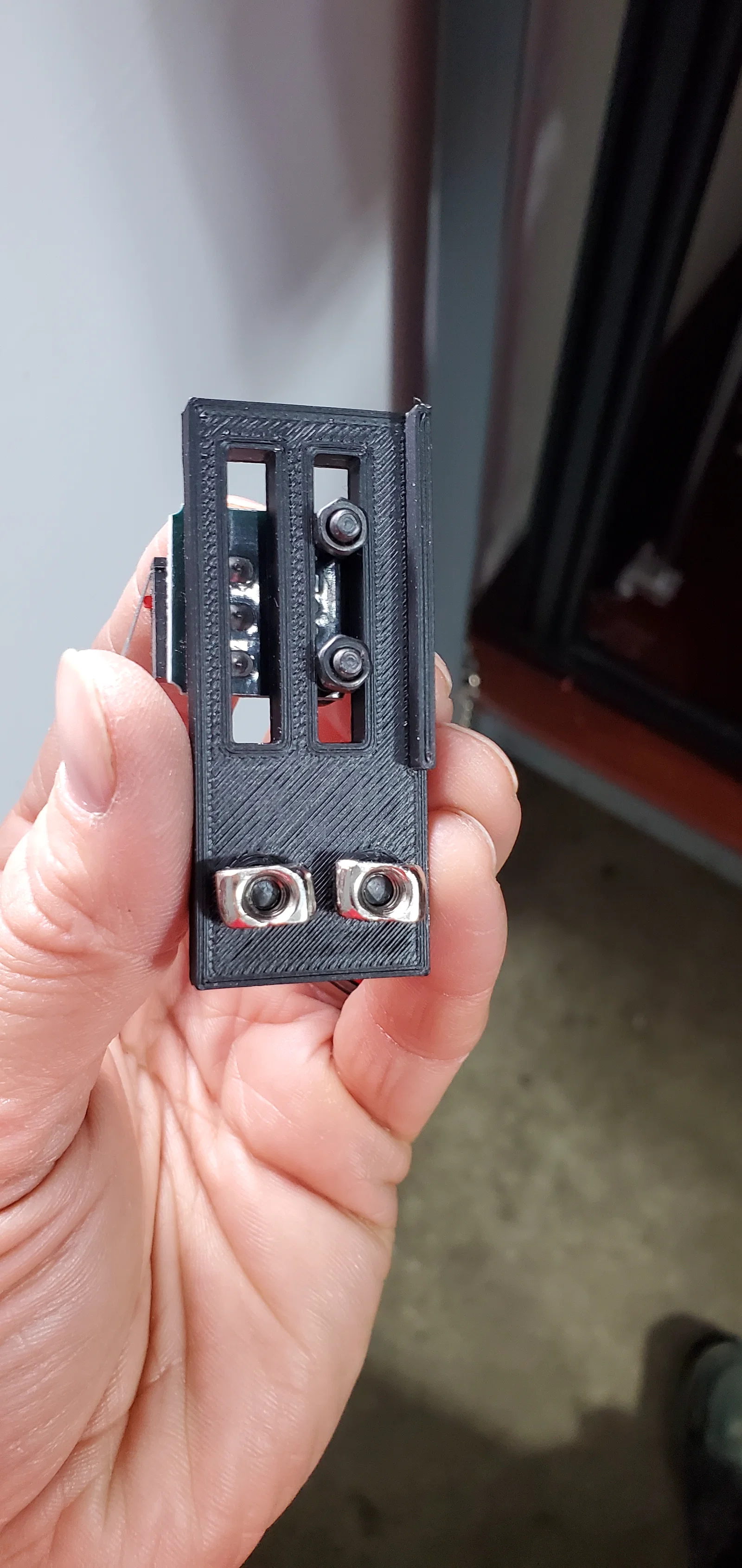

Bạn cần chuẩn bị hai con t-nut và hai bộ ốc vít M3 kèm đai ốc. Ốc vít gốc của limit switch sẽ bị ngắn nên không dùng được. Mình khuyên bạn nên dùng thêm cả long đền (washers) để đai ốc không bị lệch nhé, cũng không quá quan trọng đâu.

Nên in bằng nhựa PETG, ABS hoặc ASA. Dùng PLA lâu ngày sẽ bị biến dạng do nhiệt đó.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
1
Tổng dung lượng
22,4 KB
File lớn nhất
22,4 KB
