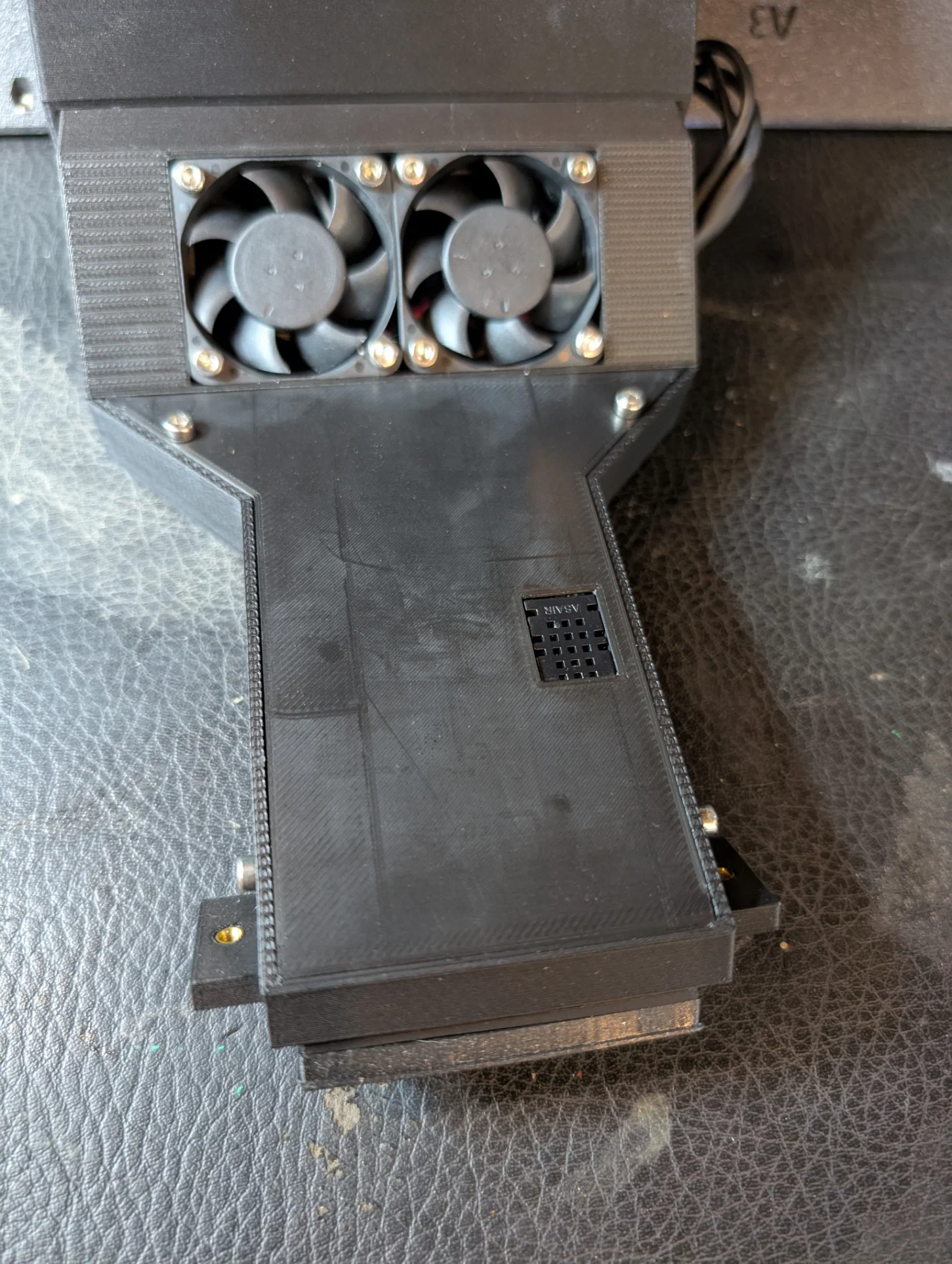

Bộ khung X, Z cải tiến cho hộp sấy filament Prusa

Khi lắp ráp hộp sấy filament (heated drybox), mình đã lỡ dùng loại nhựa không chịu nhiệt tốt ở vài chỗ. Kết quả là sau vài tháng sử dụng, một số chi tiết bị cong vênh khiến mình phải hàn lại và lắp ráp từ đầu. Nhớ lại lúc hàn cái hộp bản gốc khó khăn thế nào, mình quyết định chỉnh sửa lại phần khung (bracket) để việc hàn và lắp ráp trở nên dễ dàng hơn nhiều.

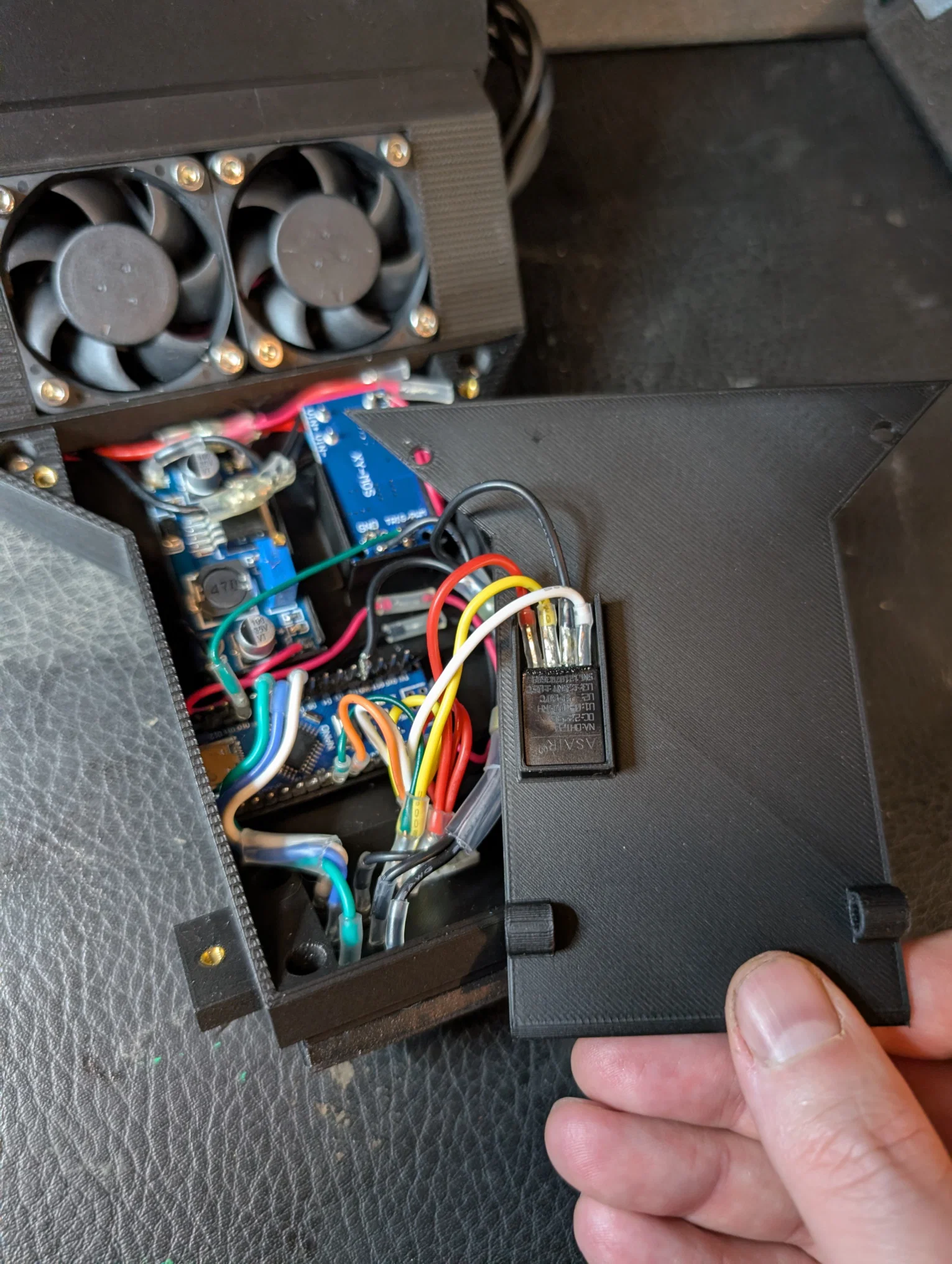

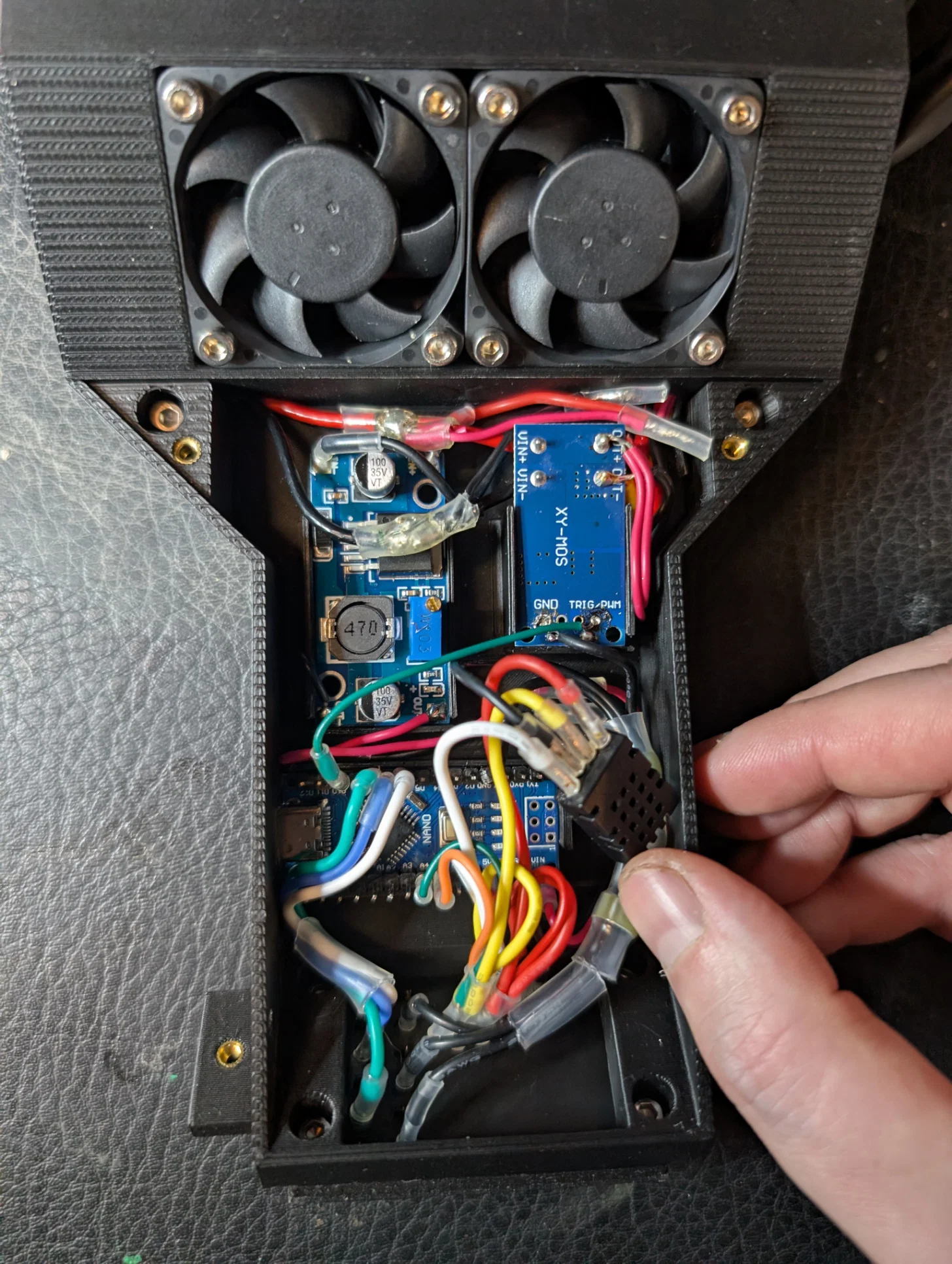

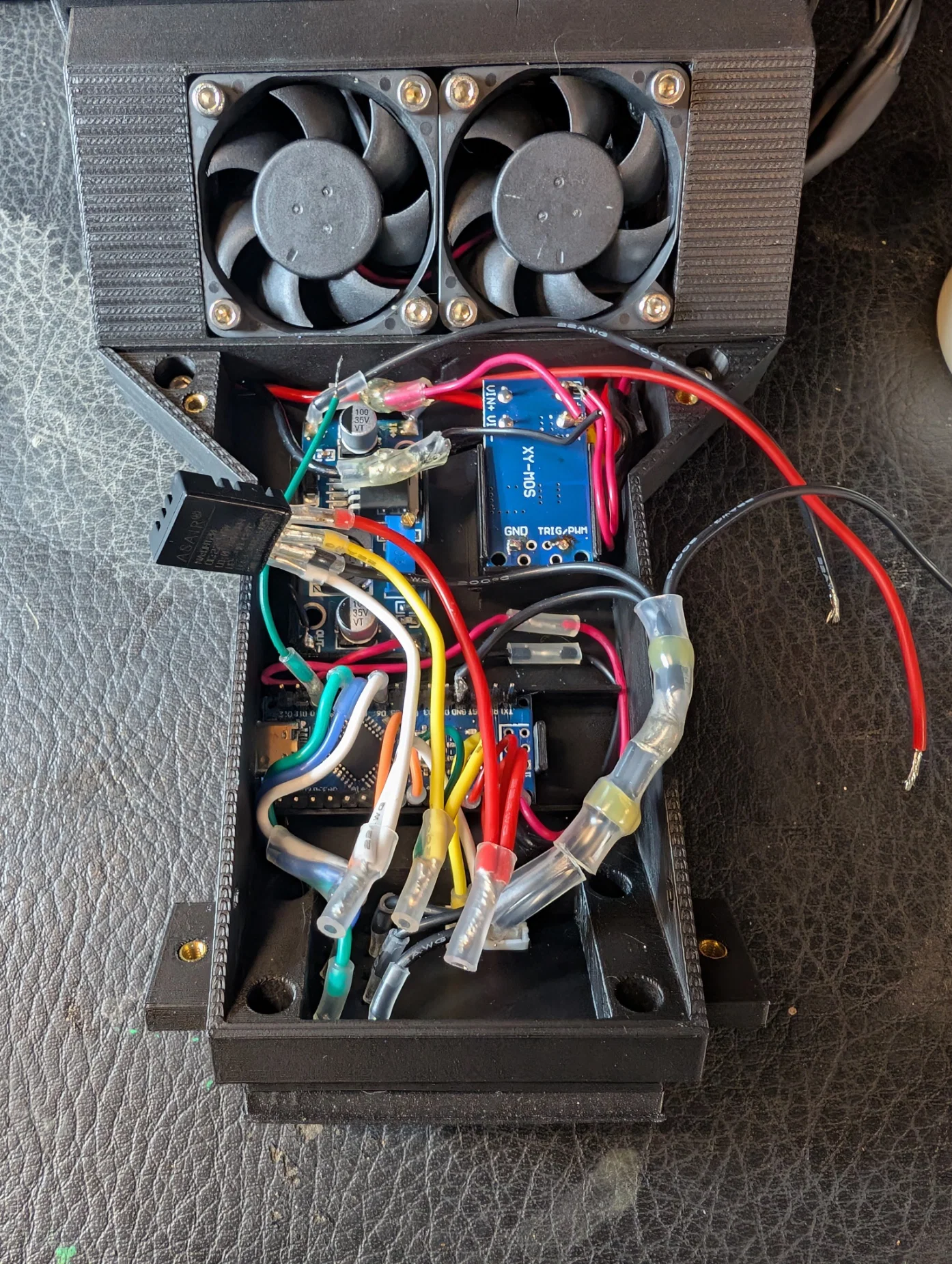

Trong bản remix này, các đế gắn cho bo mạch Arduino, bộ chuyển đổi DC-DC, MOSFET và cảm biến độ ẩm đều được thiết kế theo kiểu nhấn và giữ (click and hold). Các khung này không bắt buộc bạn phải hàn theo thứ tự nhất định mà có thể giữ cố định linh kiện trong khi bạn thao tác hàn ngay tại đó. Ngoài ra, vị trí các linh kiện cũng được sắp xếp thưa hơn để đi dây dễ dàng hơn, cộng thêm một cải tiến nhỏ mà mình vô tình tạo ra là bạn có thể kẹp các dây điện cố định vào khung.

Lưu ý quan trọng: Hãy nhớ sử dụng loại nhựa chịu nhiệt tốt khi in. Nhựa PLA thông thường sẽ không chịu nổi đâu, dù bạn có định dùng hộp sấy ở nhiệt độ thấp đi chăng nữa.

Cả hai khung đều được tích hợp sẵn phần brim dễ tháo rời (các hình tròn ở góc). Điều này giúp linh kiện không bị bong ra khỏi bàn in trong quá trình làm nguội.
