Giá đỡ máy cưa cho CanAm Gen2 Max Linq 1

3 hình

Thể Thao & Ngoài Trời

Giá đỡ máy cưa cho CanAm Gen2 Max Linq

Tác giả tedbest_3547082

Lượt tải
1
Lượt coi
106

File 8 4,5 MB

  • dowel_only_1775998351.objOBJ · 330,3 KB
  • temp_bungee_holder_1775998352.objOBJ · 467,9 KB
  • handle_clip_1775998354.objOBJ · 1,2 MB
  • bar_mounting_base_1775998355.stlSTL · 525,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#267483
Ngày đăng

Mô tả

Phần giá đỡ này được thiết kế cho xe CanAm Gen2 Max khi đã tháo hàng ghế sau. Tấm đế và các chi tiết định vị cưa được làm từ gỗ dán (plywood) đo đạc thủ công, không có bản vẽ thiết kế sẵn. Tuy nhiên, các bộ phận in 3D đi kèm có thể hữu ích cho những ai đang muốn tự chế giá đỡ tương tự.

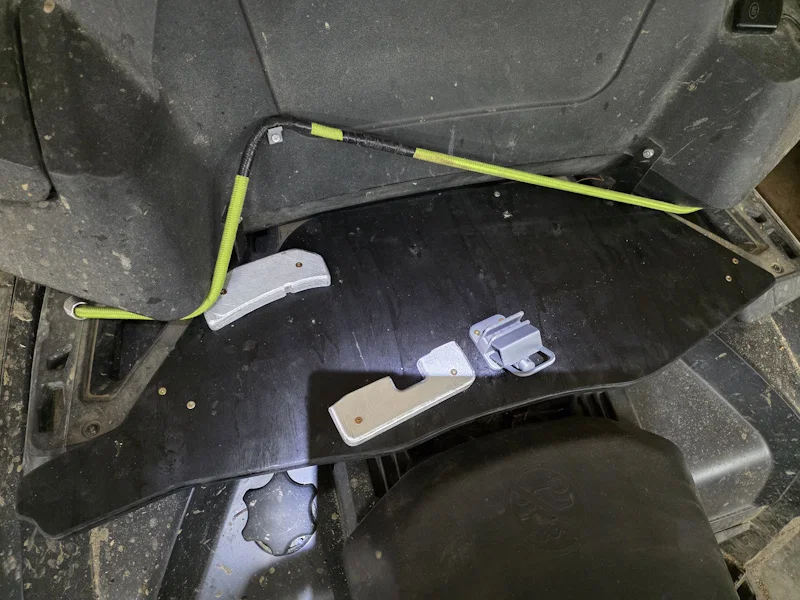

Toàn bộ tấm đế có thể tháo rời mà không cần dụng cụ, giúp lắp lại ghế ngồi dễ dàng. Đối với những đoạn đường ngắn giữa các điểm cắt, bạn có thể cố định cưa bằng một sợi dây thun (bungee) đơn, hoặc thậm chí không cần nếu địa hình không quá gồ ghề.

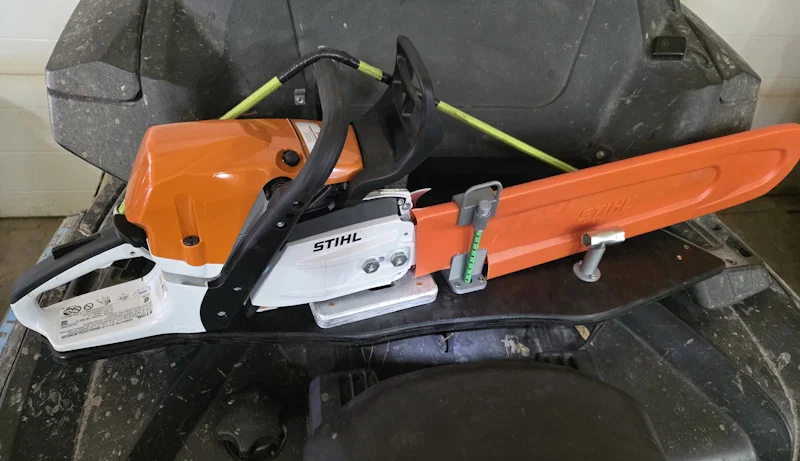

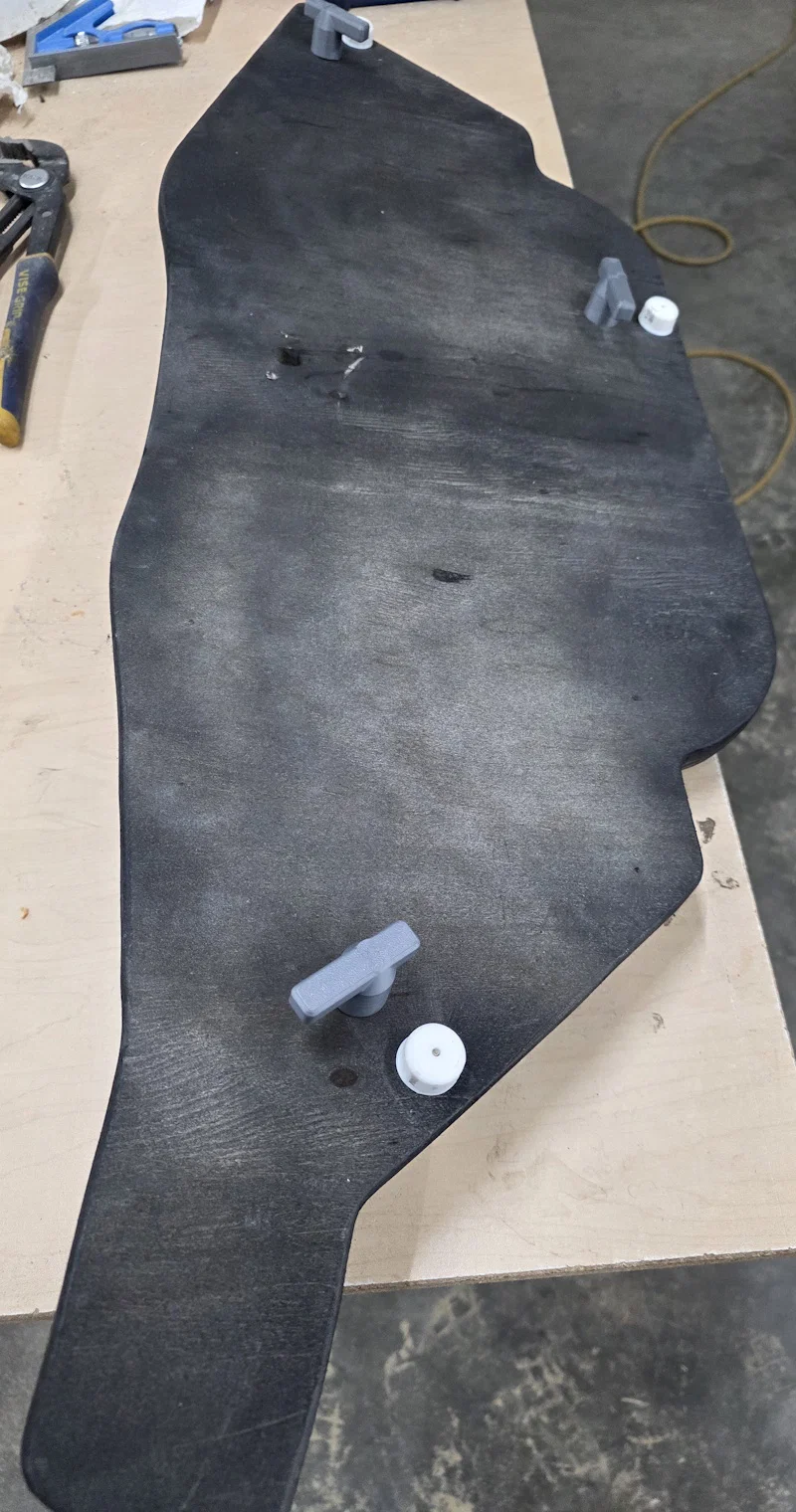

Ý tưởng chính là dùng dây thun lớn để cố định cả cưa và tấm đế. Tấm đế có ba chốt định vị khớp với các lỗ Linq trên xe, cùng ba khóa nhẹ để chống lực nhấc lên. Một chiếc kẹp nhỏ được gắn bằng đai siết vào tay cầm cưa để định vị dây thun chính. Một chiếc kẹp khác giúp giữ dây thun gọn gàng khi không sử dụng. Dây thun nhỏ hơn giữ thanh cưa vào giá đỡ đế hình côn thông qua kẹp giữ phía trên có tay cầm. Cơ chế kẹp giữ này hoạt động được cả khi có hoặc không có bao bảo vệ lưỡi. Các đầu dây thun sử dụng vòng đệm và dây thép an toàn; phần dưới của dây thun sử dụng thêm đầu tuýp 1/2" cũ để tăng độ dài (độ co giãn) và tạo trọng lượng giúp kẹp giữ phía trên tự hạ xuống khi mở khóa.

Coi thêm Ẩn bớt

Thông số in

Định dạng
objstl
Số file mô hình
8
Tổng dung lượng
4,5 MB
File lớn nhất
1,2 MB
