Má kẹp ê-tô từ tính tùy chỉnh - Dùng cho Heuer Front và các loại ê-tô khác

Tôi không chắc liệu có cần thêm bộ má kẹp nào khác để in 3D hay không, nhưng vì không tìm thấy loại ưng ý trên này, nên tôi đã tự thiết kế và chia sẻ file ở đây.

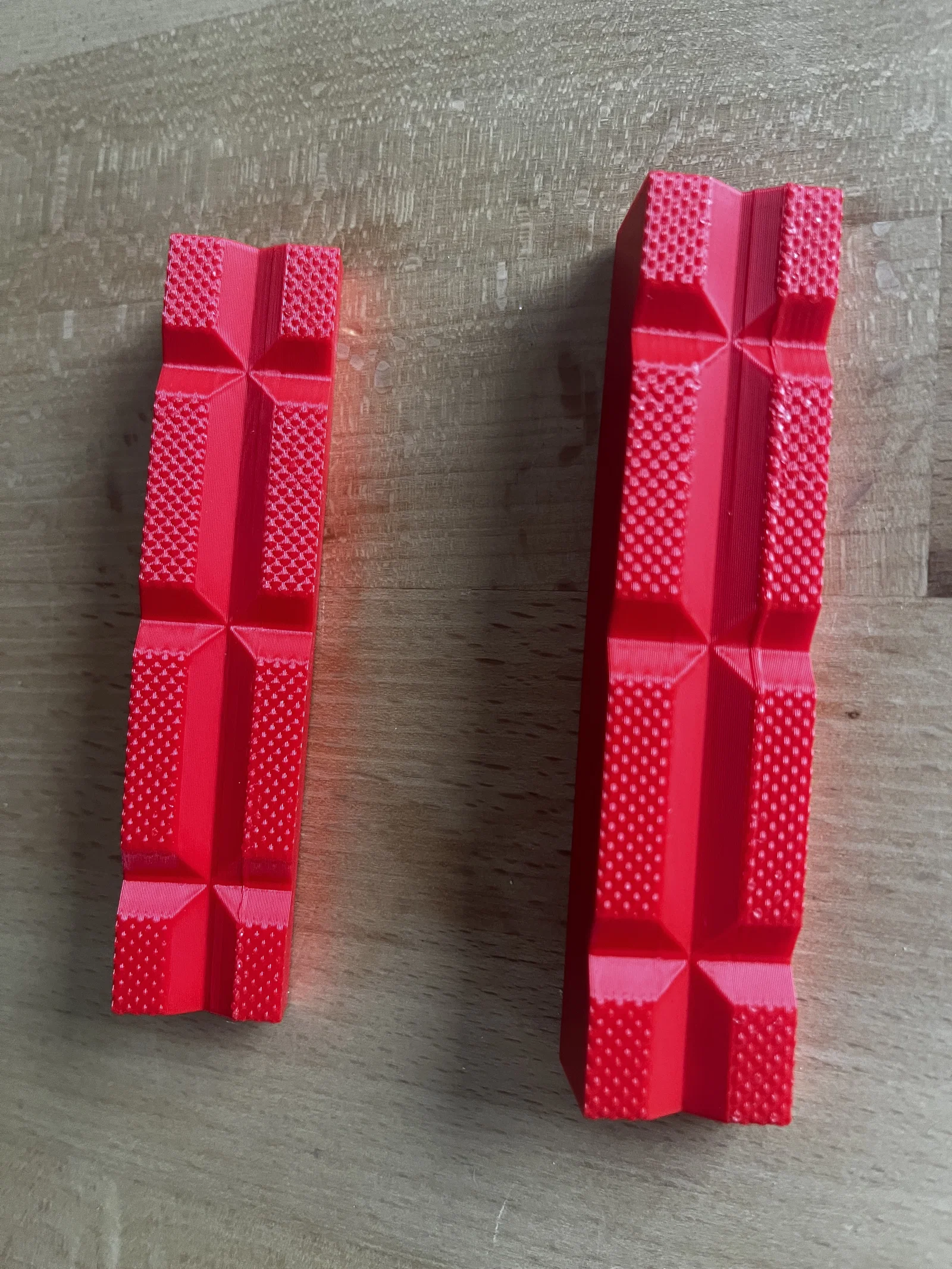

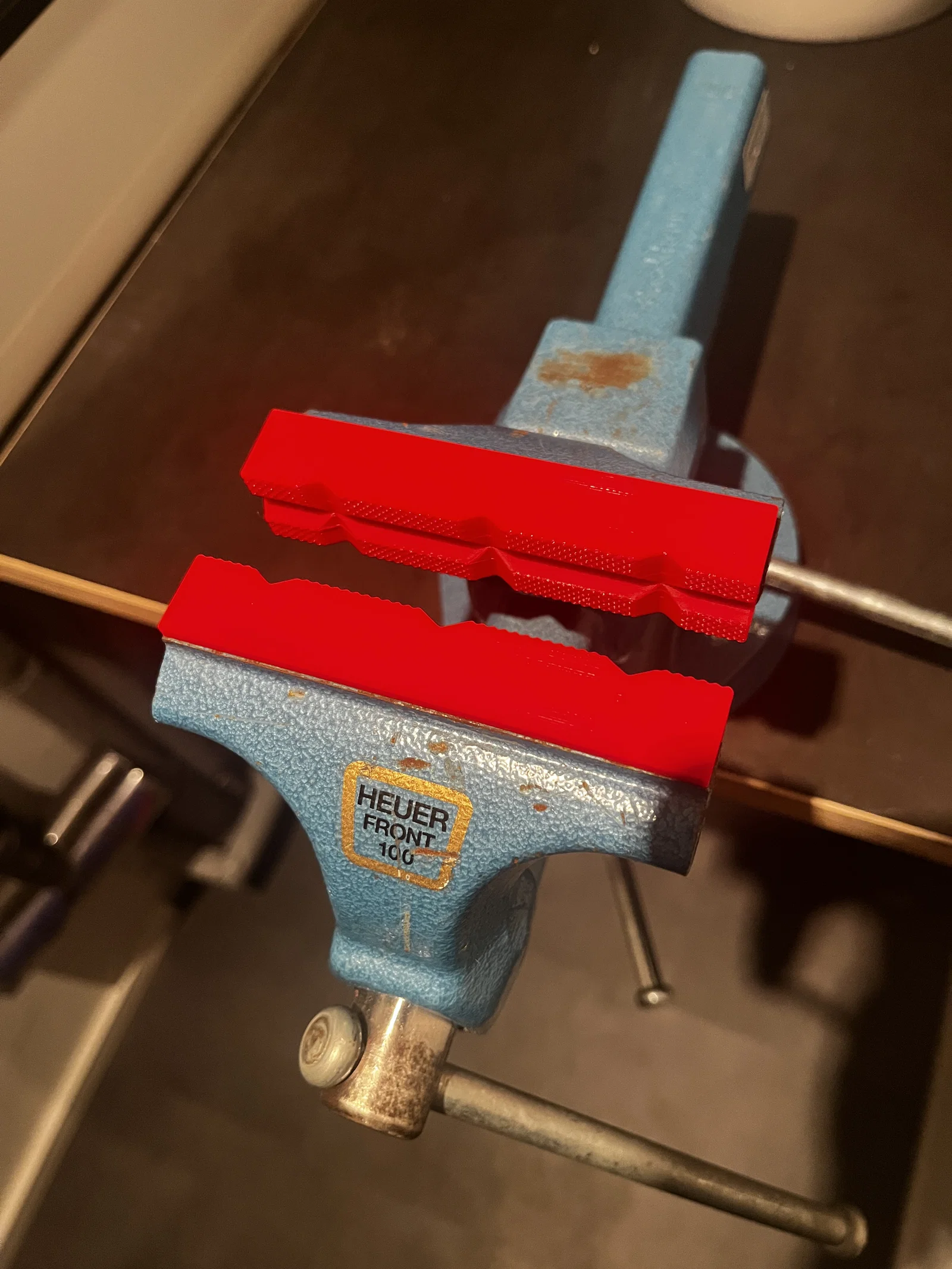

Các má kẹp này có kích thước từ 100, 120, 140, 160 đến 180mm. Thiết kế ưu tiên cho dòng Heuer Front, nhưng khả năng cao là sẽ vừa với nhiều loại ê-tô khác. Bạn cũng có thể tùy chỉnh kích thước theo ý mình (xem hướng dẫn bên dưới).

Tính năng

• Tùy chỉnh kích thước
• Tùy chỉnh lỗ gắn nam châm
• Tùy chỉnh rãnh ngang và dọc: số lượng, độ sâu và góc
• Tùy chọn bề mặt gợn sóng: có / không
• Tùy chỉnh phần khuyết để kẹp vật liệu phẳng

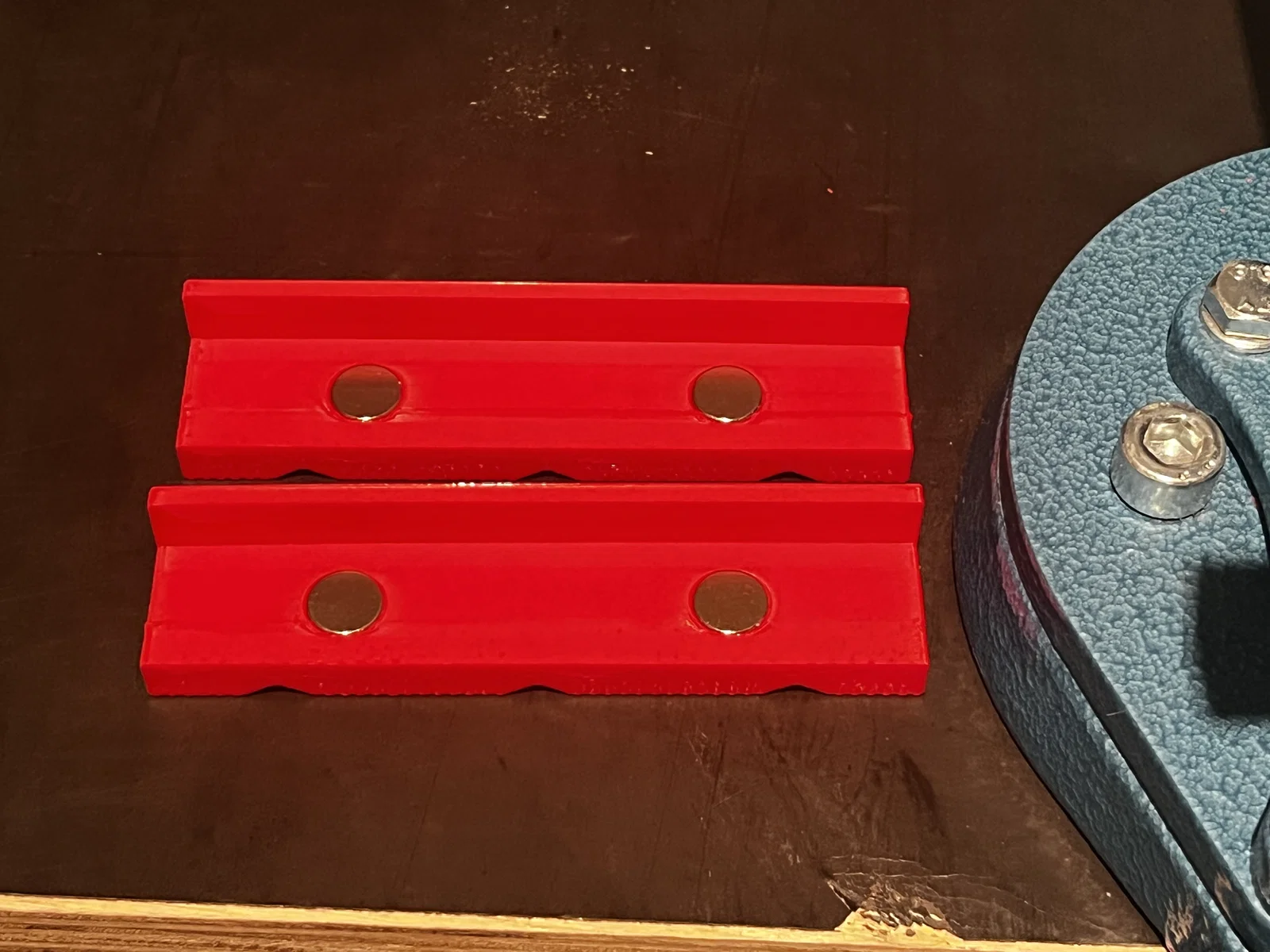

Các file .stl đã tải lên được thiết kế cho nam châm đường kính 10mm và dày 2mm.

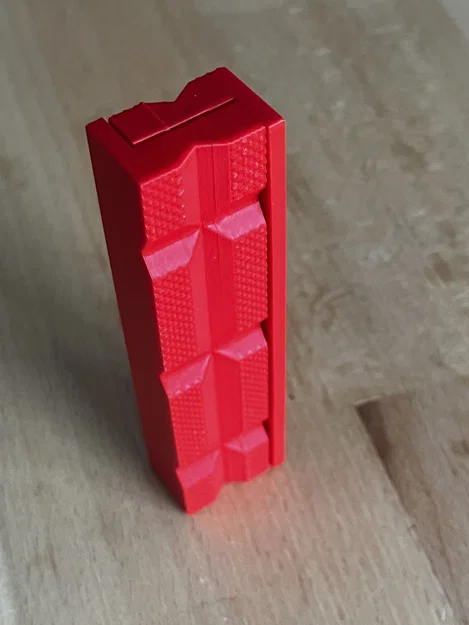

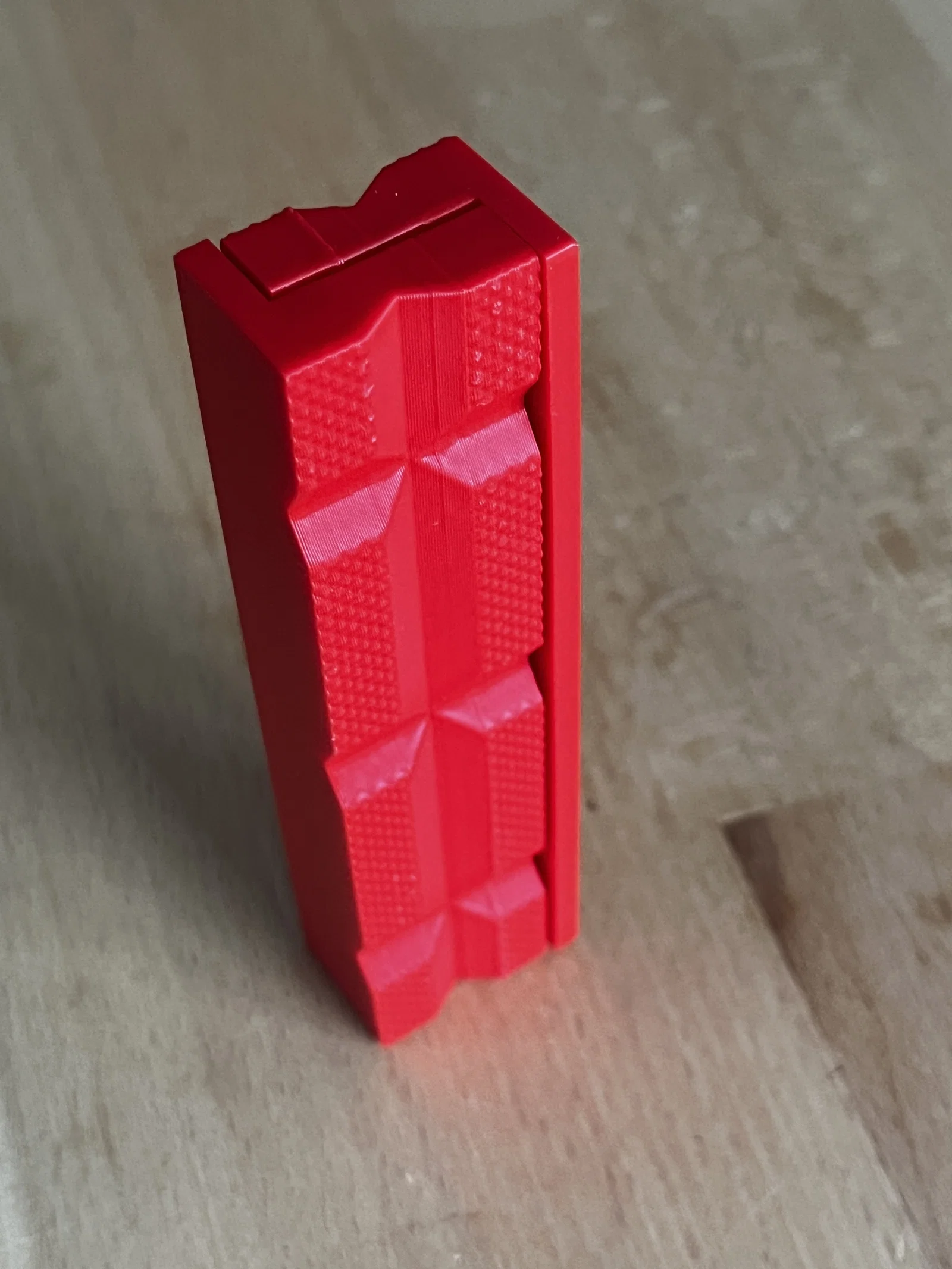

Nếu bạn lắp nam châm theo chiều ngược nhau, bạn có thể gắn hai má kẹp lại với nhau để cất giữ như trong hình: Nhấn nam châm vào một má kẹp (chiều nào cũng được), đặt nam châm còn lại lên trên, úp má kẹp thứ hai vào và dùng ê-tô ép nhẹ để cố định nam châm vào má kẹp thứ hai.

Tùy chỉnh

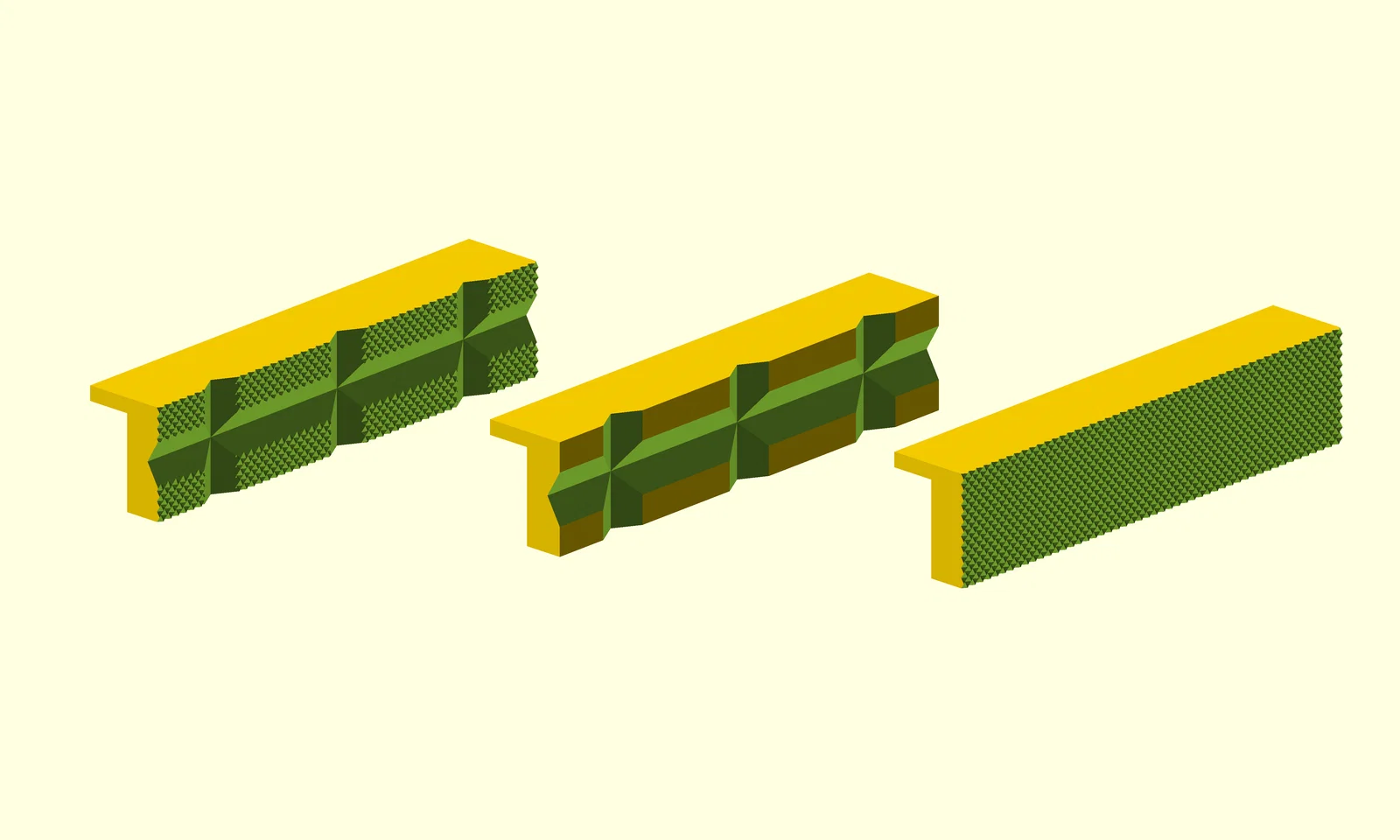

Bạn có thể sử dụng tính năng Customizer trong OpenSCAD (Window -> Customizer) để tạo má kẹp riêng. Bạn cũng có thể sửa mã nguồn để phù hợp hơn với nhu cầu sử dụng.

Lưu ý khi in

• Độ dày lớp in (Layer): 0.2mm
• Chất liệu: PLA dùng ổn, nhưng PETG có thể bền hơn
• Support: không cần
• Infill: 100%, tôi thường tăng số lượng đường biên (perimeters) để không cần dùng đến infill.
