Bộ dẫn nhựa (Filament Guide) cho Ender 3 V3 SE
Bộ dẫn nhựa cho Ender 3 V3 SE giúp di dời vị trí cuộn nhựa để giảm rung lắc và tăng độ ổn định cho máy in. Thiết kế này sử dụng ống Bowden và cơ chế lắp nhấn (press-fit) tiện lợi, đi kèm file FreeCad cho người dùng tùy chỉnh.
Mô tả

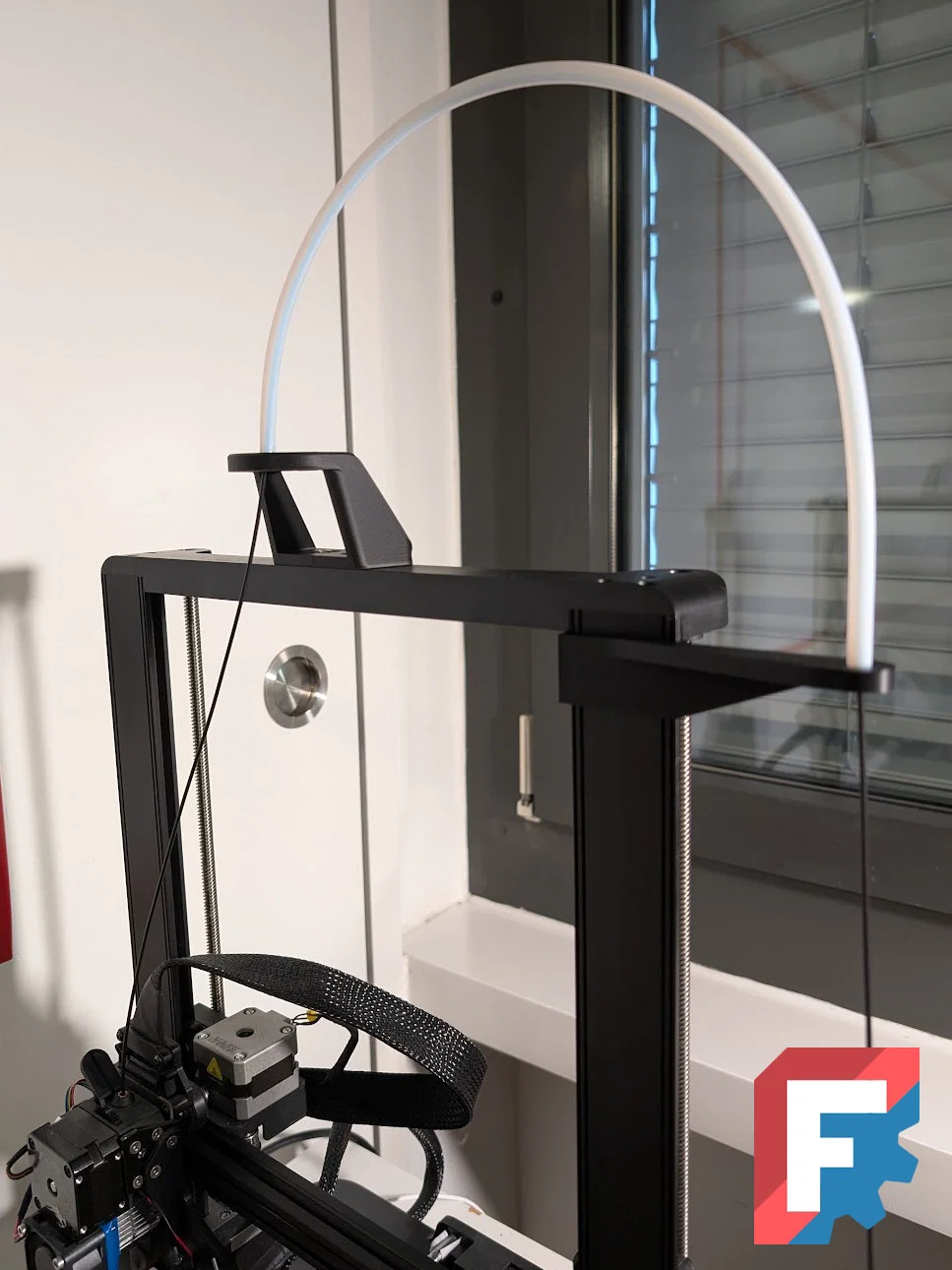

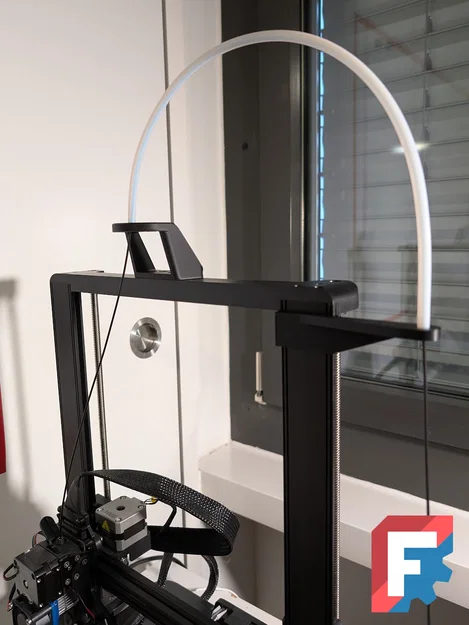

Cái giá treo cuộn nhựa mặc định của Ender 3 V3 SE nằm ngay trên đỉnh máy, mình thấy nó làm máy bị rung lắc và không được ổn định cho lắm. Mình đã tìm thấy mẫu Z-Axis Reverse Bowden Mount này nhưng lại không muốn dùng đầu nối khí nén, nên đã remix lại thành này. Vì không ưng ý với mấy cách đi dây nhựa từ trên xuống hiện có, mình đã thiết kế thêm một phần đỉnh mới, được nâng cao một chút để chừa chỗ cho các bản in có chiều cao lớn. Hai thành phần này được kết nối với nhau bằng một đoạn ống Bowden dài 40cm, đường kính ngoài 6mm. Những thứ bạn cần chuẩn bị (ngoài phần in 3D): ~40cm ống Bowden (đường kính ngoài 6mm, đường kính trong 4mm) 2x ốc vít có sẵn trên khung máy (để gắn phần đỉnh vào) Mẫu này mình in bằng nhựa PLA. Có kèm theo file FreeCad cho các bạn tiện chỉnh sửa.
