Giá đỡ tay pha cho máy xay cà phê Starseeker E55

Tác giả Auback_945221

Lượt tải
5
Lượt thích
1
Lượt coi
80
Bản remix
1

File 4 9,3 MB

  • Starseeker_E55_Coffee_Grinder_Portafilter_Holder_70_1775170301.stlSTL · 3,9 MB
  • Starseeker_E55_Coffee_Grinder_Portafilter_Holder_72_1775170302.stlSTL · 4,1 MB
  • Starseeker_E55_Coffee_Grinder_Portafilter_Holder_70_1775170304.stepSTEP · 704,2 KB
  • Starseeker_E55_Coffee_Grinder_Portafilter_Holder_72_1775170304.stepSTEP · 692,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Mô tả

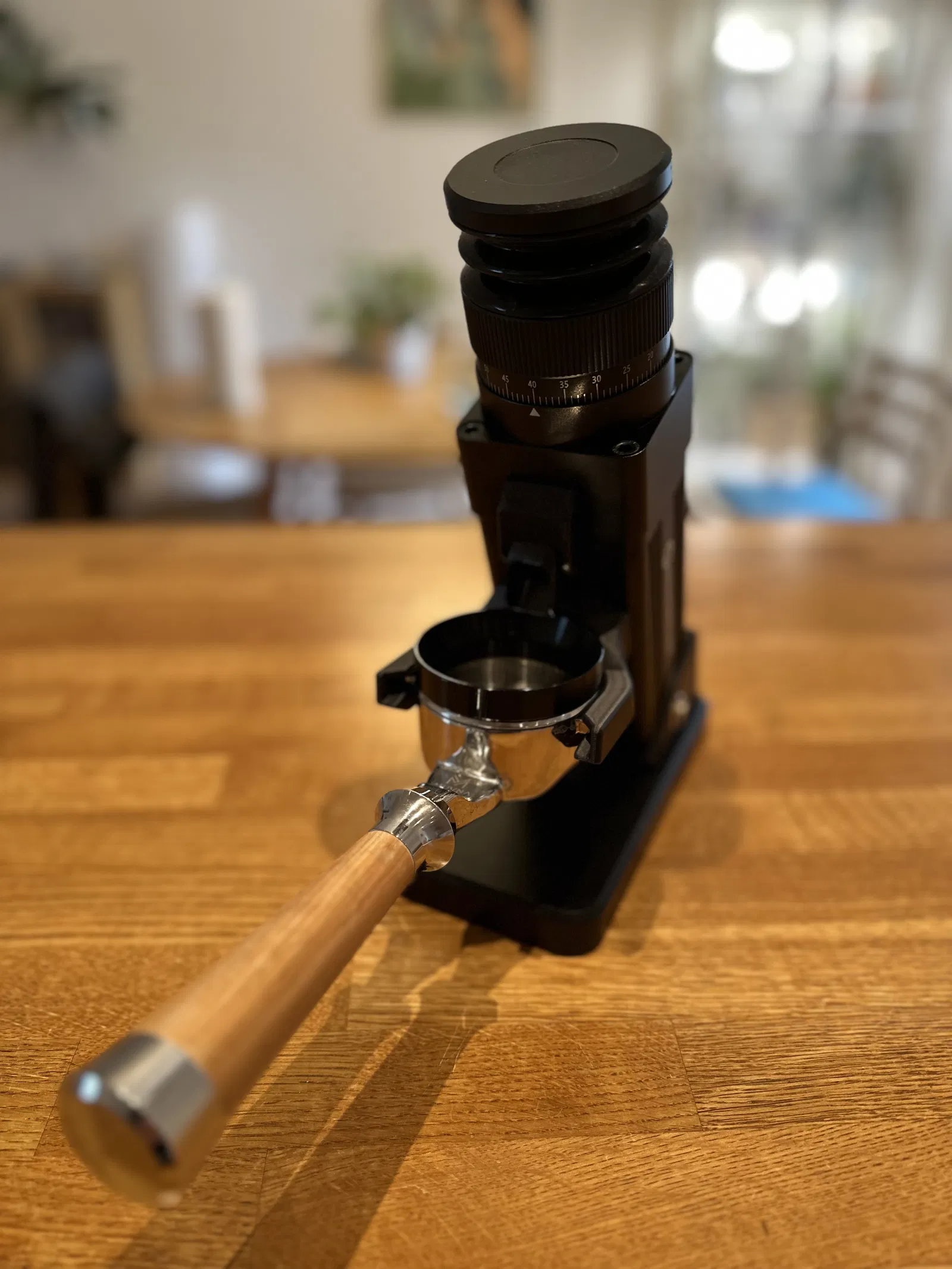

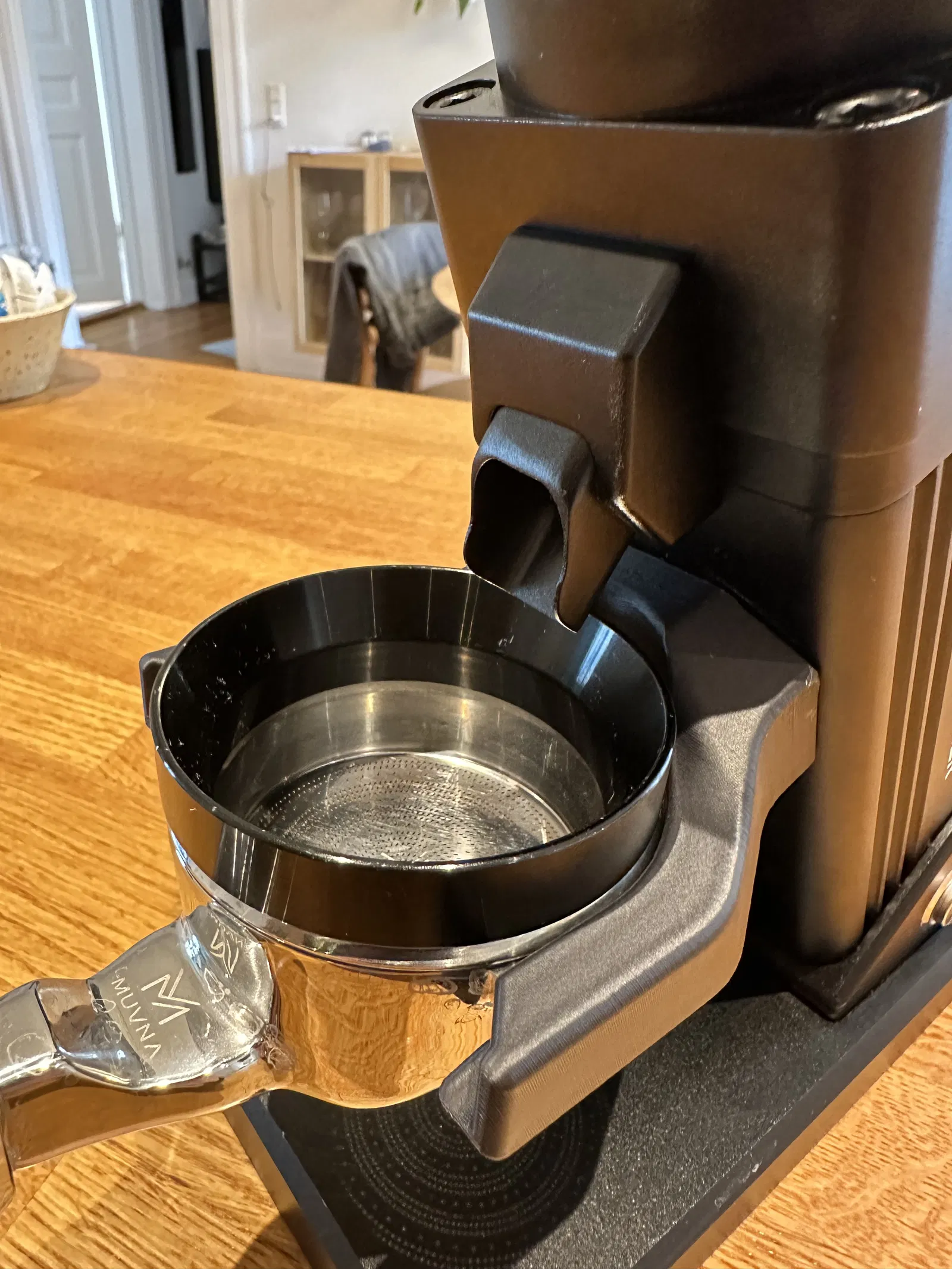

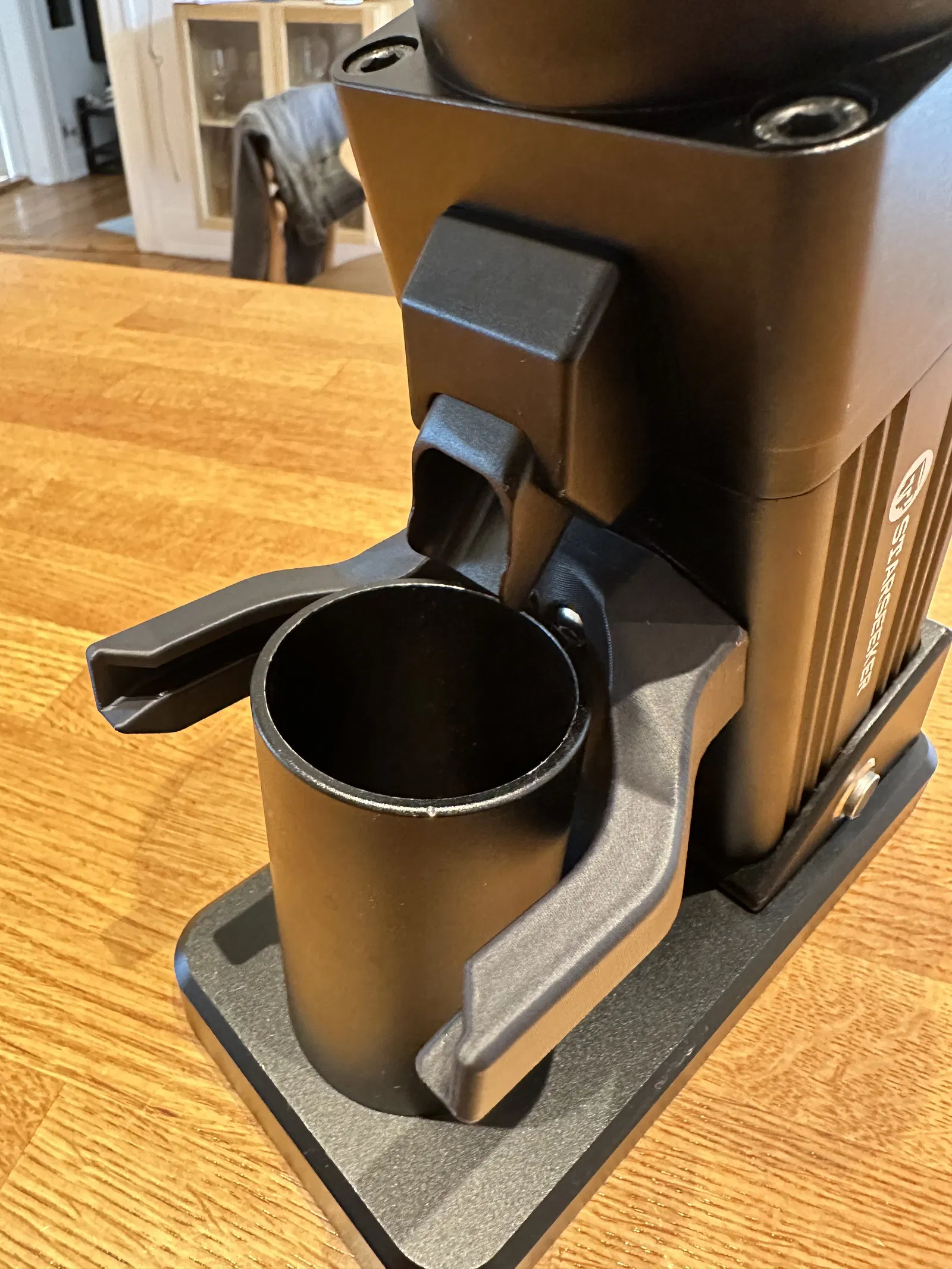

Giá đỡ tay pha (portafilter) dùng để gắn trực tiếp vào máy xay cà phê Starseeker E55, giúp bạn xay cà phê thẳng vào tay pha một cách tiện lợi. Mẫu thiết kế này tương thích với nhiều phiên bản tay pha chuẩn 58mm E61 (tùy thuộc vào đường kính ngoài của tay pha). Thiết kế vẫn giữ được công năng cho phép dùng ly hứng đi kèm ban đầu (như trong hình) và đủ không gian để lắp thêm vòng đong cà phê (dosing ring) trên miệng tay pha. Tay pha sẽ được trượt vào giá đỡ với một góc nghiêng 2,5 độ để đảm bảo không bị trượt ra ngoài.

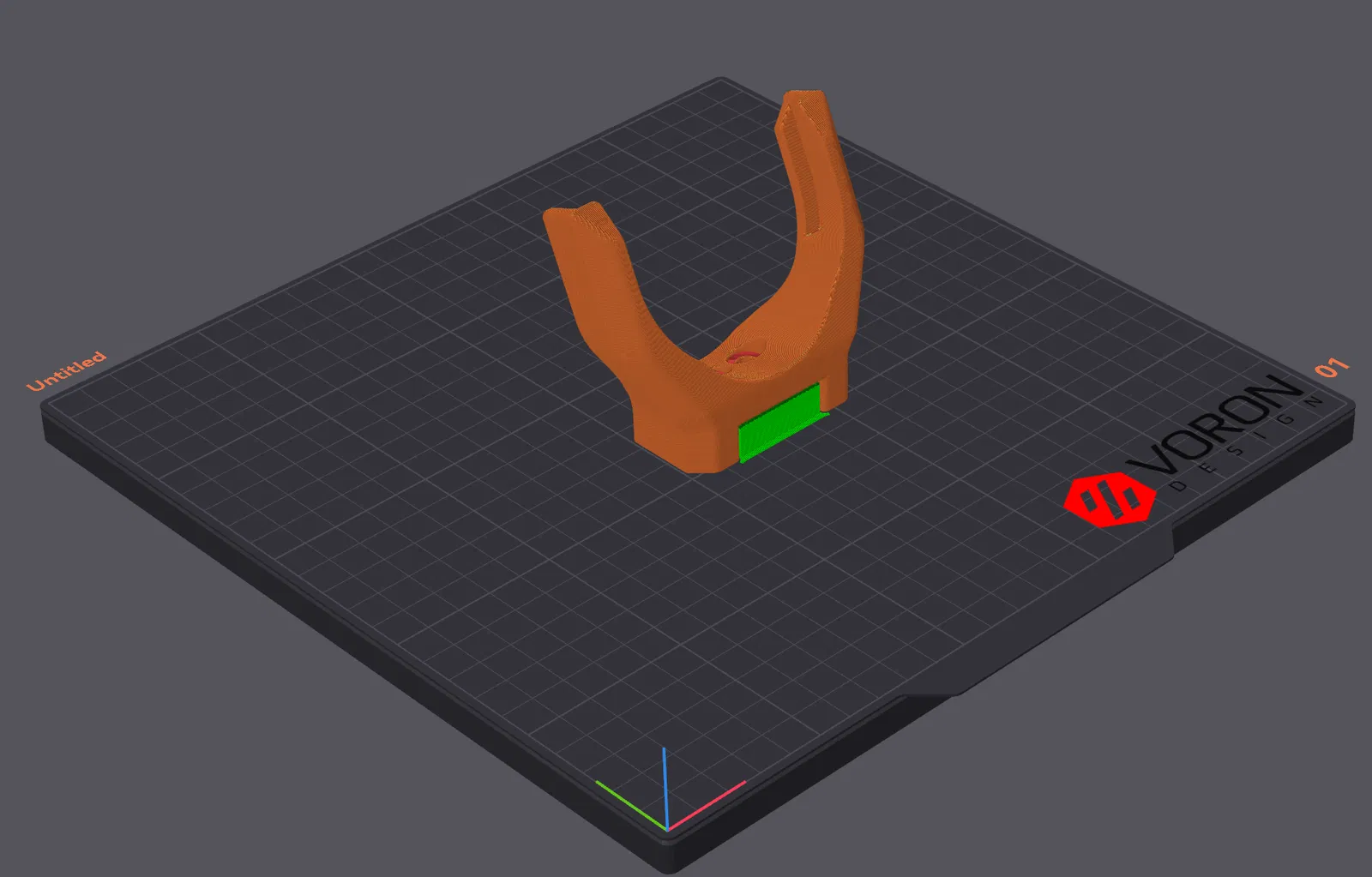

Bạn nên in mẫu này bằng chất liệu PETG hoặc ASA (như mình đã làm trong ảnh đính kèm) và KHÔNG dùng PLA vì nó quá giòn. Hãy giữ nguyên vị trí mặc định khi import file để đạt độ bền tối ưu nhất. Thông số in khuyến nghị tối thiểu:

  • Chất liệu: ABS hoặc PETG
  • Chiều cao lớp in (layer height): 0,15 mm hoặc thấp hơn
  • Độ dày tường: 0,4 mm
  • Số lớp tường (walls): 6
  • Số lớp bề mặt trên: 6
  • Số lớp bề mặt dưới: 5
  • Độ đặc (infill): 30%
  • Bật hỗ trợ (Support): Chỉ áp dụng ở những vùng không nhìn thấy được
  • Tùy chọn: Có thể thêm outer brim nếu vật liệu dễ bị cong vênh

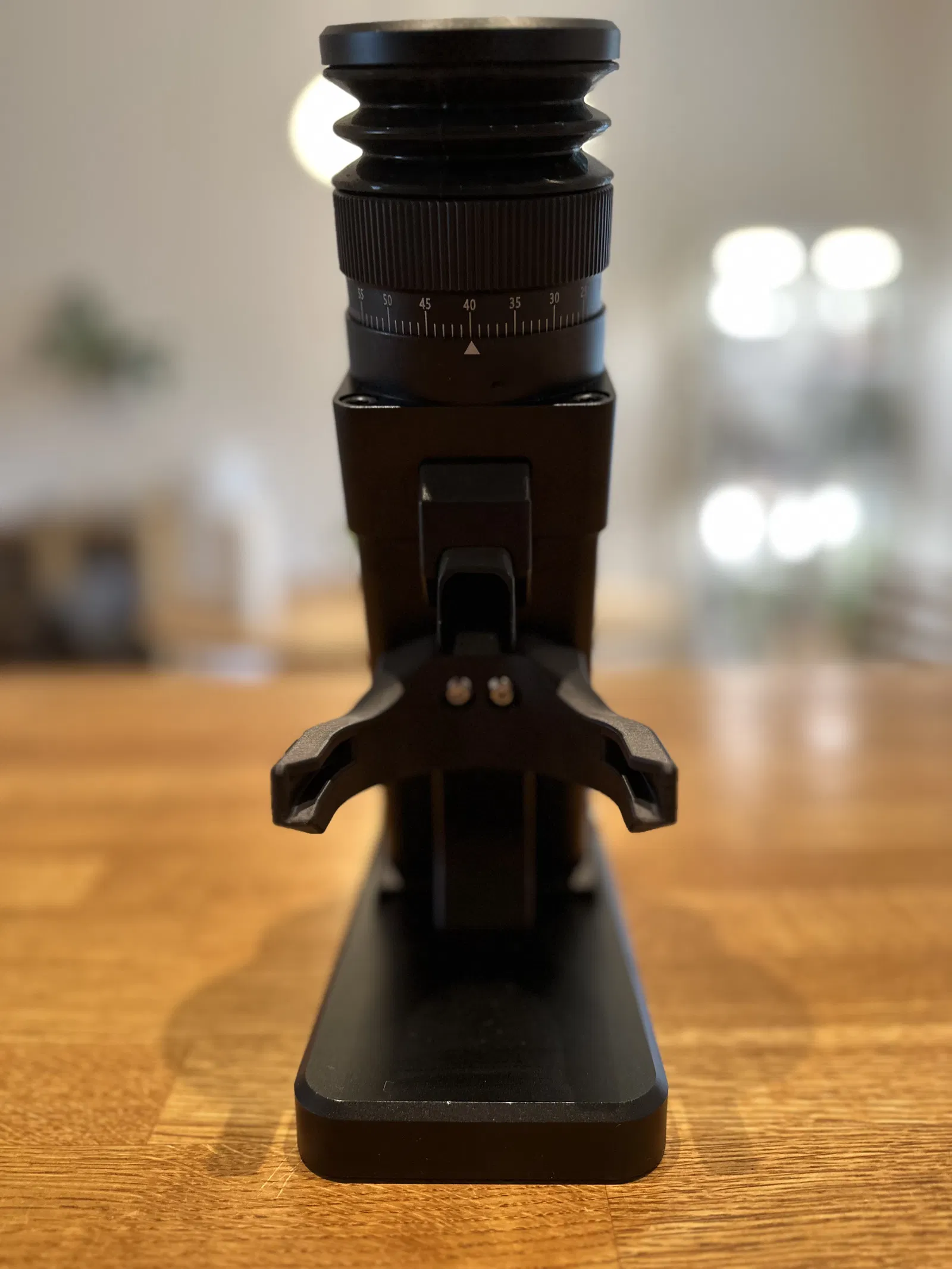

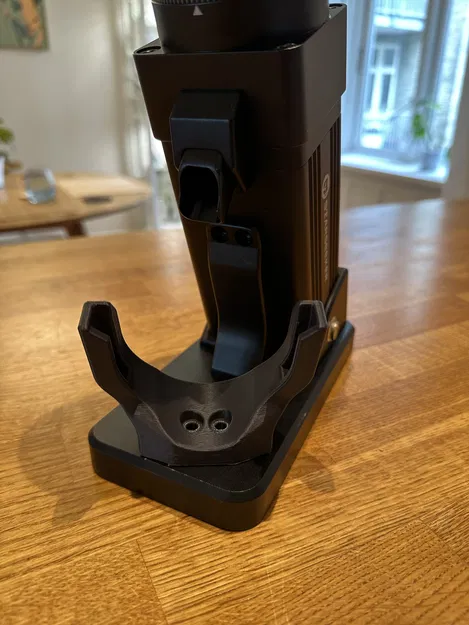

Giá đỡ được cố định bằng 2 ốc vít M5x16 đầu nút (Button Head) hoặc đầu thấp (Low Profile Head) vào đúng lỗ bắt ốc zin của máy.

Mình có đính kèm các file .step để các bạn có thể tùy chỉnh lại thiết kế theo nhu cầu riêng nhé.
