Bộ chuyển đổi mặt bích lắp bảng cho giắc cắm Deutsch DT

Sắp cập nhật: Hình ảnh lắp đặt thực tế sẽ sớm được đăng tải.

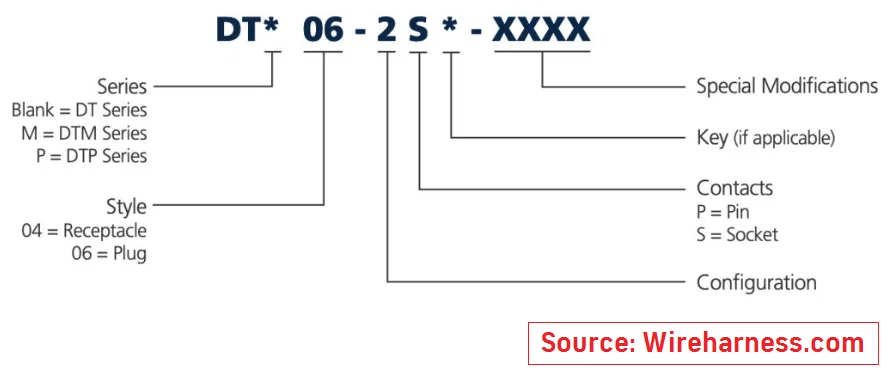

Mình muốn dùng giắc cắm Deutsch DT cho hộp đựng linh kiện điện tử. Các loại có sẵn mặt bích (flange) thì khá hiếm, hơn nữa việc khoét lỗ hình vuông trên tấm bảng rất cực.

Thiết kế của mình được làm để dùng với mũi khoét lỗ (holesaw).

LƯU Ý: Mô hình đã được tinh chỉnh tỷ lệ để bù trừ độ co của nhựa PETG (tỷ lệ 1.0033).

Hướng dẫn in

PETG, 6 đường viền (perimeters), độ lấp đầy (infill) 35%, không cần hỗ trợ (no supports), đặt mặt trước nằm phẳng trên bàn in.

Vật liệu cần thiết (cho tất cả các mẫu)

• 4x vít M4
• 8x vòng đệm M4
• 4x đai ốc M4
• Máy khoan (lỗ thông M4, đường kính khoảng 4.3 mm)

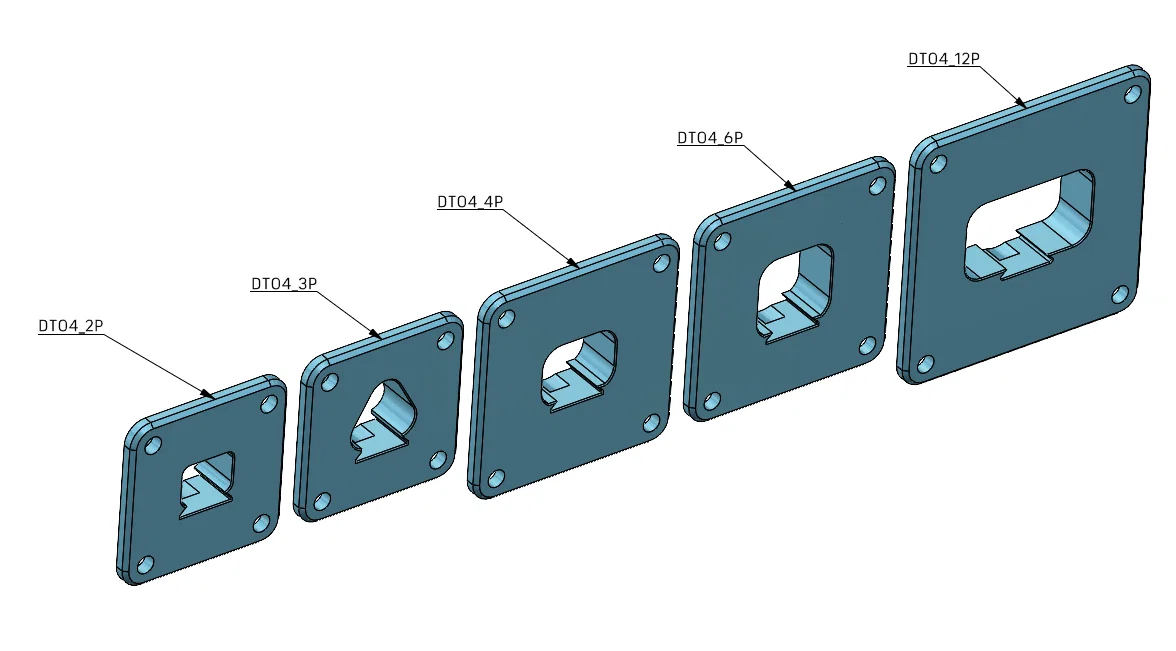

• 1x mũi khoét lỗ (22 mm cho loại 2P/3P, 32 mm cho tất cả các phiên bản còn lại)
• Tùy chọn: Keo khóa ren (Nylocs, Loctite, vòng đệm vênh...)
• Tùy chọn: Gioăng cao su (O-ring) nếu bạn muốn tăng khả năng chống nước/bụi (kích thước 26x2 IDxCS cho mẫu 2P và 3P, 35x2 cho các mẫu còn lại)

Lắp đặt:

• Khoan lỗ chính bằng mũi khoét.
• Làm sạch bavia quanh lỗ bằng giấy nhám.
• (Tùy chọn: Lắp gioăng cao su vào rãnh trên mô hình).
• Nhấn phần trụ của mô hình vào lỗ đã khoét.
• Dùng lỗ góc trên mô hình làm dưỡng để khoan lỗ bắt vít đầu tiên.
• Xỏ một con vít vào lỗ góc đầu tiên (để cố định mặt bích và chống xoay).
• Dùng mô hình làm dưỡng khoan tiếp 3 lỗ góc còn lại.
• Lắp các vít M4 vào.

Đừng quên chia sẻ ảnh nếu bạn đã hoàn thiện những chiếc hộp điện tử đẹp mắt từ mô hình này nhé ;)
