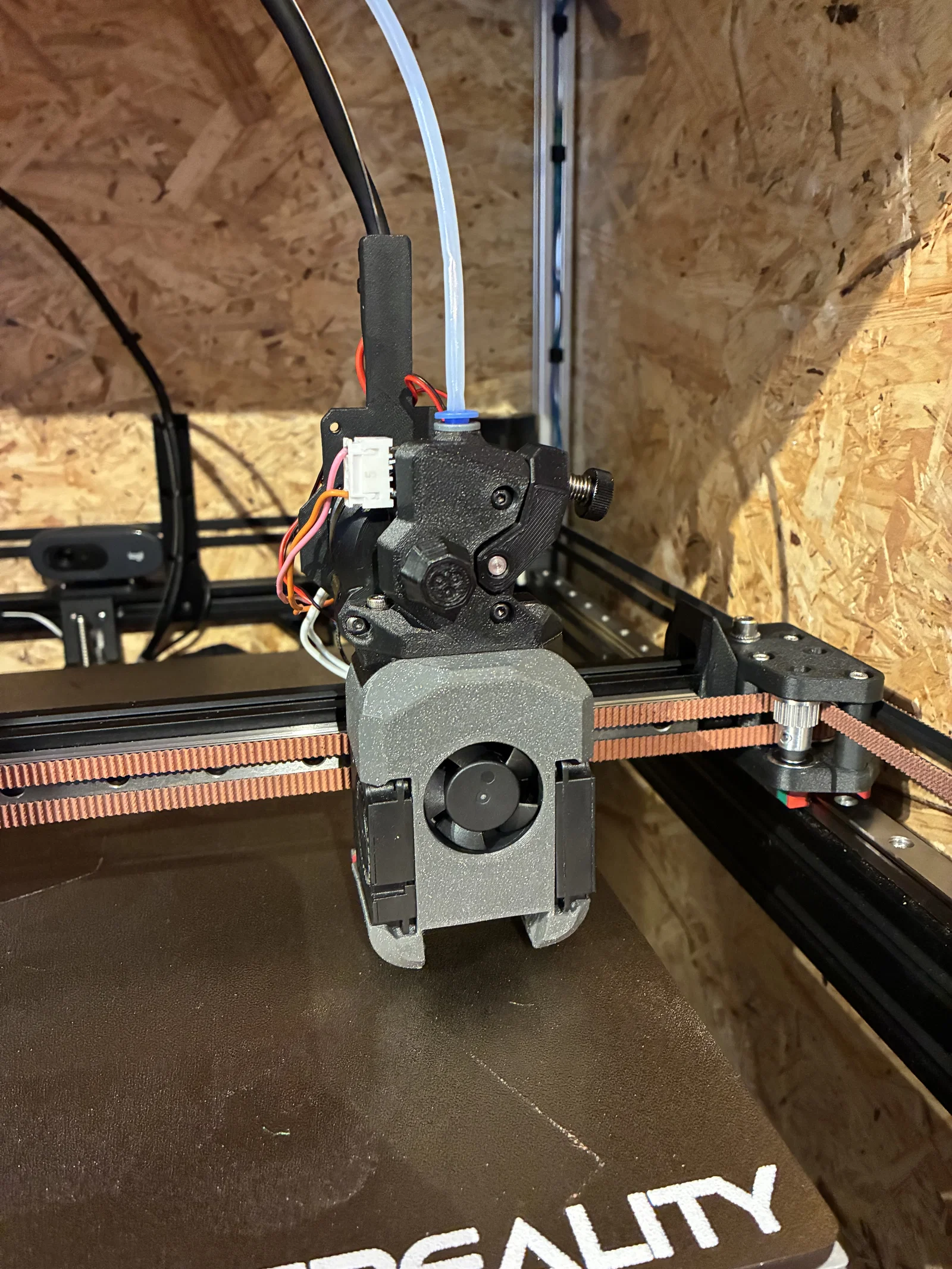

Ngàm nam châm Rapidburner tích hợp cảm biến BD Pressure Advance

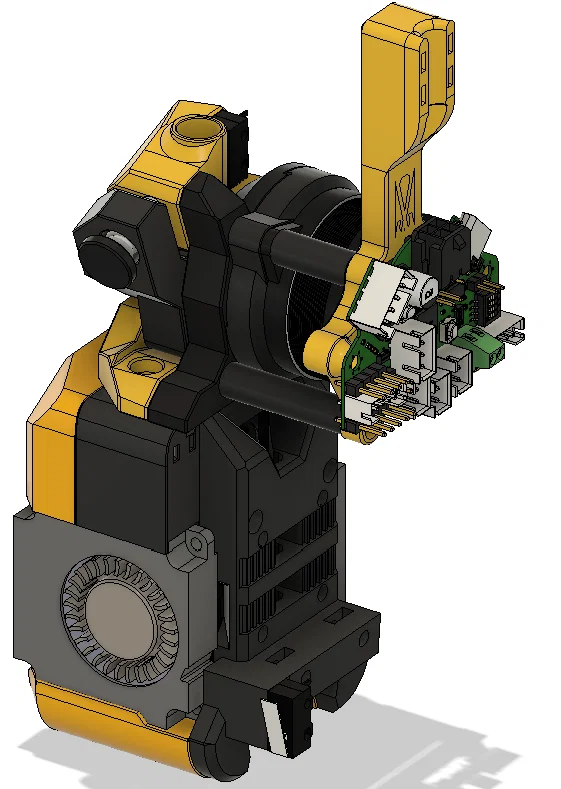

Mình đã remix lại bản Rapidburner gốc để gắn vừa cảm biến BD Pressure từ bdpressureE | Pandapi Print 3D. Ngoài ra, vì mình rất ngại phải tháo ốc toolhead ở mặt trước và mặt sau mỗi khi cần kiểm tra hotend, nên mình đã thiết kế thêm cơ chế gắn nam châm.

Sản phẩm này được thiết kế dành cho các dòng hotend Dragon UHF hoặc Rapido UHF (62.5mm) sử dụng G2 Wristwatch, Orbiter 2, Orbiter 1.5, WW BMG, Sherpa mini, LGX Lite, Sherpa micro extruder hoặc các kiểu lắp tương tự.

Độ bám dính cực kỳ chắc chắn. Mình đang in ở tốc độ 500mm/s với gia tốc 20k mà đầu in vẫn giữ nguyên vị trí. Mình khuyên các bạn nên in bằng nhựa PET-CF và ủ nhiệt (anneal) các chi tiết. ABS/ASA cũng ổn, nhưng nếu dùng Phaetus Dragon UHF thì có khả năng ống dẫn gió sẽ bị biến dạng khi in trên 270°C mà không bật quạt làm mát. Nếu dùng hotend Rapido thì vấn đề này không đáng lo vì block nhiệt nhỏ hơn nhiều.

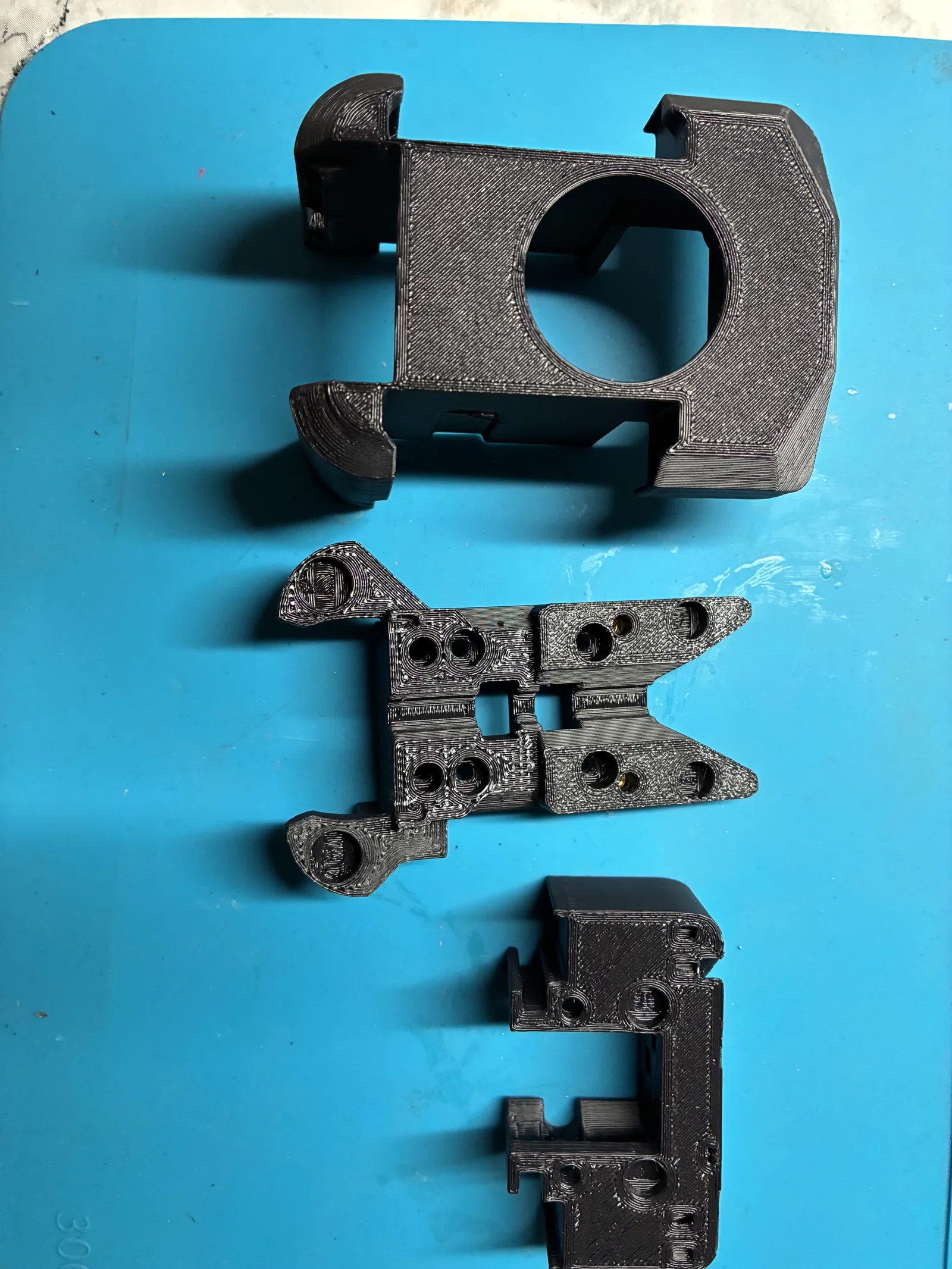

Khi dán nam châm, bạn nhớ kiểm tra kỹ để khi ghép các phần lại, nam châm phải tiếp xúc hoàn toàn với nhau.

BOM (Danh sách vật tư)

8 x Nam châm 8x3mm 4 x Nam châm 6x3mm 4 x M3 heatset inserts 4 x M3x8mm SHCS 2 x M3x14 SHCS 2 x M5 Washers 2 x M3 Washers (tùy chọn) 2 x M3x10 FHCS 2 x M2 heatset inserts (cho X Endstop) 2 x M2x10mm Screws (cho X Endstop)

Dự định trong tương lai

Mình đang hoàn thiện phần nắp trước gắn nam châm hoàn toàn, để ngay cả quạt hotend cũng kết nối qua nam châm luôn. Cách này sẽ giúp việc bảo trì hotend (thông tắc vòi phun, v.v.) dễ dàng hơn rất nhiều, và bạn còn có thể dùng nó làm cơ chế kích hoạt nếu nắp bị bung ra ngoài ý muốn.
