Giá treo tường VESA 100x100 (Di chuyển song song / Không nghiêng)

Tên mô hình:

Giá treo tường VESA 100x100 (Di chuyển song song / Không nghiêng)

Mô tả:

Chào mọi người, mình xin chia sẻ một mẫu giá treo tường đơn giản và tiện dụng dành cho TV hoặc màn hình máy tính. Được thiết kế theo chuẩn VESA 100x100, mẫu này cho phép màn hình di chuyển linh hoạt trên hai mặt phẳng song song với tường (xoay ngang và dịch chuyển dọc) mà không cần cơ chế nghiêng.

Thiết kế này đã được mình kiểm nghiệm trên màn hình 27 inch nặng 5 kg và kết quả rất chắc chắn.

Đặc điểm thiết kế:

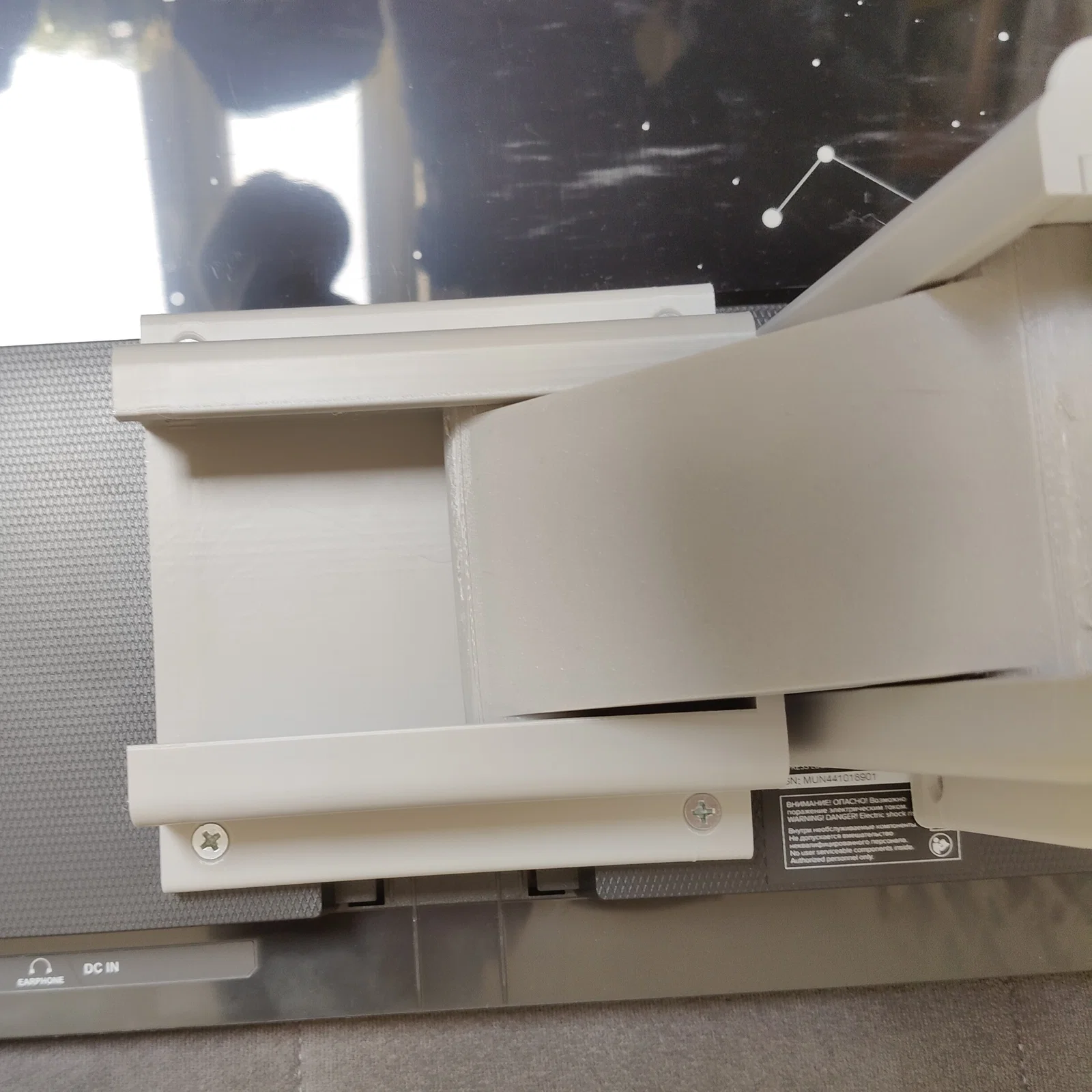

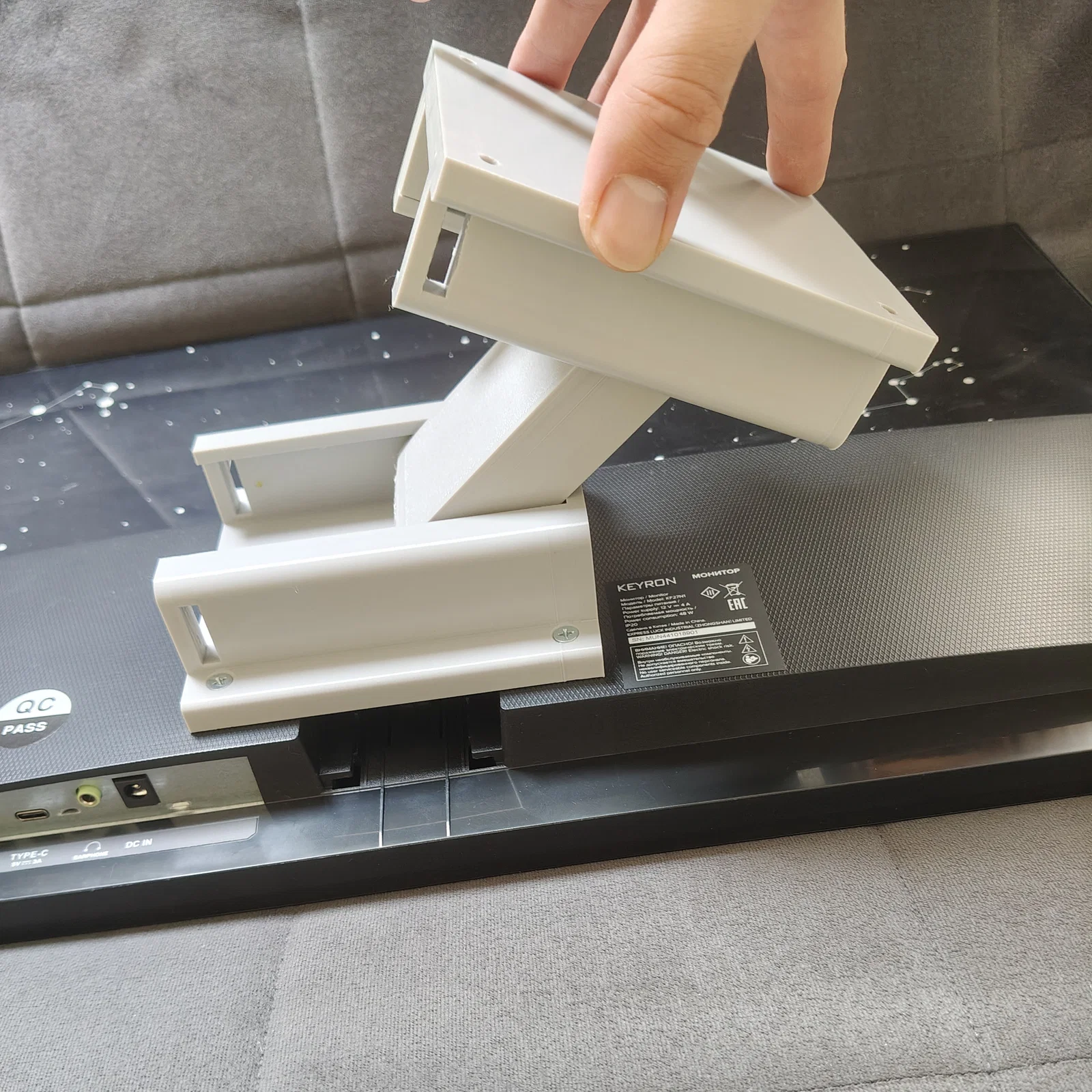

• Lắp ráp đối xứng: Giá treo gồm hai phần chính giống hệt nhau. Một phần bắt vào màn hình, phần còn lại bắt lên tường.

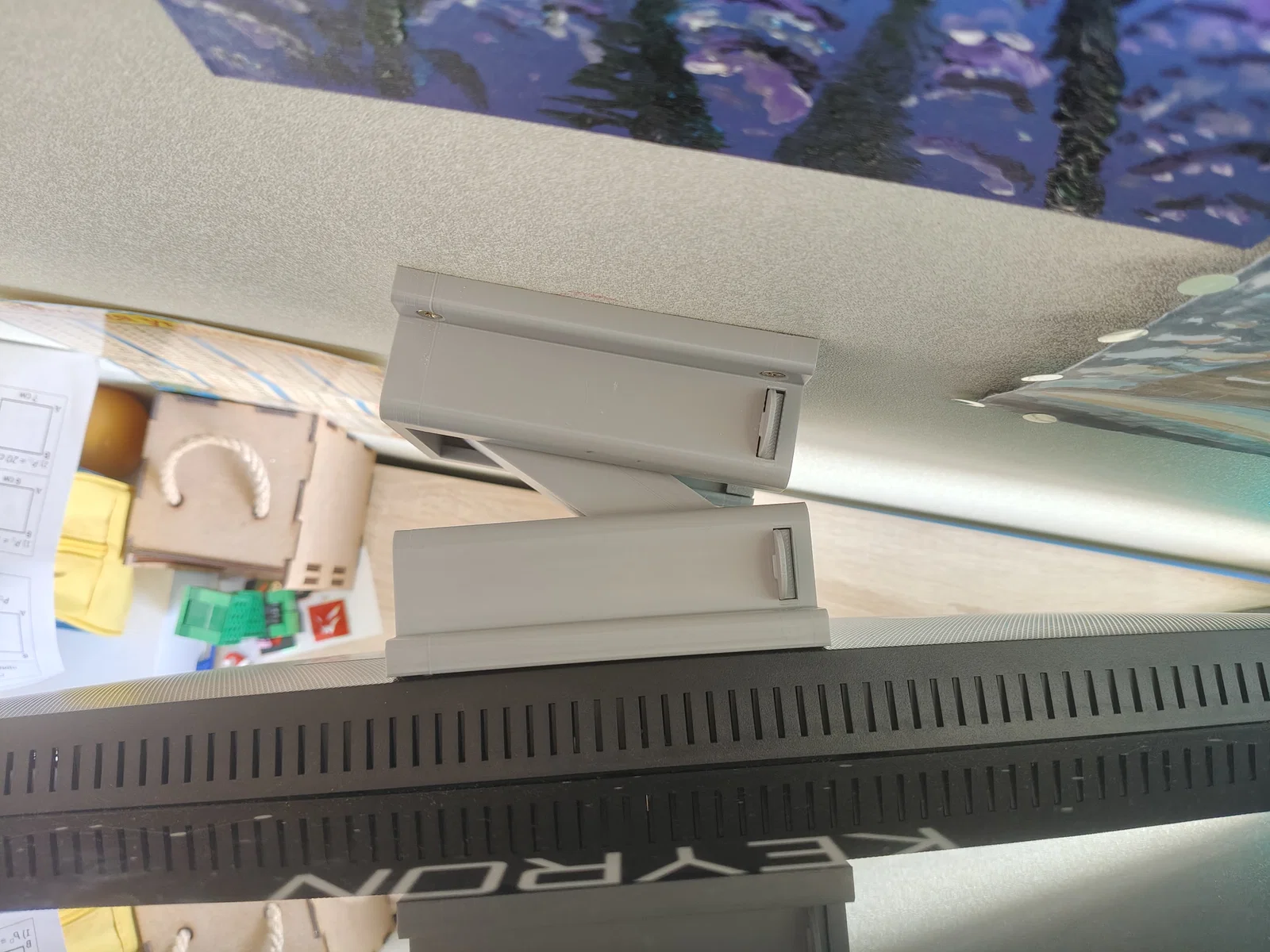

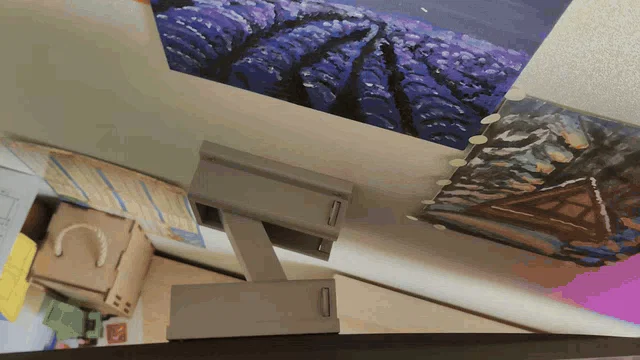

• Khớp nối bản lề: Một thanh nối đặc biệt kết nối hai nửa giá treo để đảm bảo độ linh hoạt. Nó cho phép màn hình trượt sang trái, phải và xoay so với mặt tường.

• Khả năng mở rộng: Nếu cần tăng khả năng chịu tải, các bạn có thể dùng hai bộ này. Cách này sẽ tăng tải trọng tối đa, nhưng bù lại góc xoay và phạm vi di chuyển sẽ bị giảm đi.

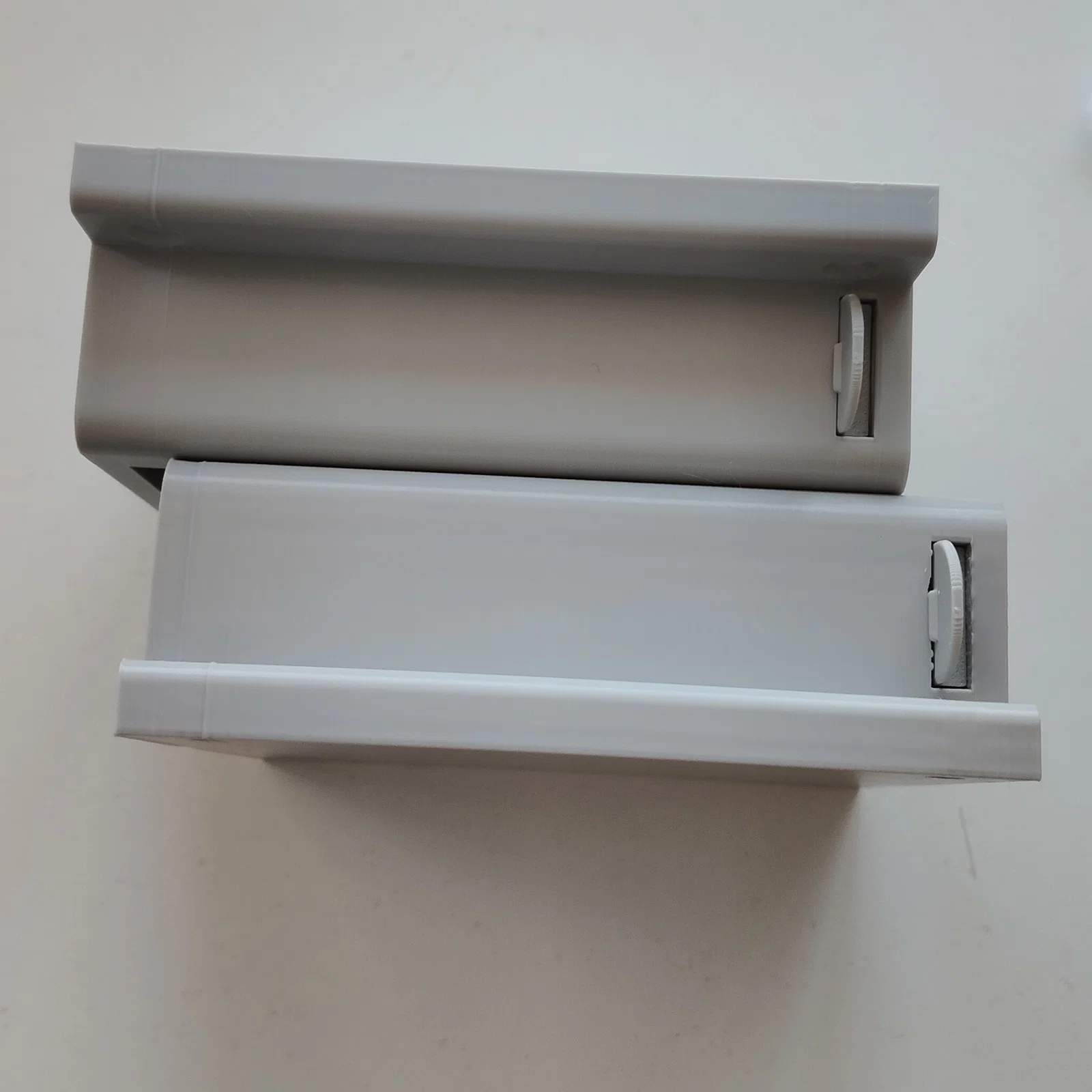

• Lắp đặt dễ dàng: Mô hình có sẵn các chốt cài giúp kết nối các bộ phận lại với nhau mà không cần thêm phụ kiện ngoài khi lắp ráp.

Vật liệu cần thiết:

• Gắn vào màn hình: Ốc vít M4 đầu bằng (khuyên dùng loại dài 16 mm).

• Gắn vào tường: Nở nhựa 6x50 mm kèm vít (hoặc loại phù hợp với chất liệu tường nhà bạn).

• Vật liệu in: Nên dùng các loại nhựa bền như PETG, ABS, ASA hoặc PLA+ vì cấu trúc này phải chịu tải tĩnh.

Lưu ý quan trọng:

• Không có khóa cứng: Lưu ý là thiết kế này không có cơ chế khóa cứng màn hình. Màn hình được giữ cố định hoàn toàn dựa vào lực ma sát giữa các bộ phận.

• Ảnh hưởng của bề mặt tường: Nếu tường không phẳng hoặc lắp đặt không chuẩn, màn hình có thể tự trôi do trọng lượng bản thân.

• Xử lý sau in: Để đạt kết quả tốt nhất, các bạn cần tinh chỉnh từng bộ phận (ví dụ như chà nhám bề mặt hoặc điều chỉnh độ hở). Mục tiêu là đạt được độ ma sát tối đa để giữ màn hình chắc chắn nhưng vẫn đủ trơn tru để di chuyển.

File in:

Bao gồm hai định dạng:

FreeCAD (.FCStd) — file gốc để các bạn tự chỉnh sửa theo ý muốn.

File .3MF (cấu hình cho Bambu Studio) — đã được thiết lập sẵn profile in tối ưu cho máy của mình. Các bạn nên dùng file này để có kết quả tốt nhất.

Hướng dẫn in và hiệu chỉnh:

Để cơ chế hoạt động đúng (đạt độ ma sát mong muốn), hãy làm theo các bước sau:

1. In thử các phần chính bằng file .3MF đã cung cấp.
2. Kiểm tra độ co ngót: Sau khi in xong, hãy đo kích thước thực tế của bề mặt lắp và các đường ray.
3. Điều chỉnh thanh bản lề: Dựa vào kích thước đo được, hãy scale thanh bản lề cho phù hợp.
4. Dung sai khuyến nghị: Thêm khoảng hở 0.1 mm để có độ ma sát tối ưu, giúp màn hình vừa đứng yên được mà vẫn di chuyển dễ dàng.
5. Tùy chỉnh: Nếu cần, các bạn có thể chỉnh lại thông số trong file .FCStd để khớp hoàn hảo với loại nhựa đang dùng.
