Bản mod tay hàn Aoyue để dùng đầu Hakko T12

Tác giả doragasu_917951

Lượt tải
2
Lượt coi
68

File 2 201,2 KB

  • aoyue_t12_mod_1784483007.stlSTL · 179,1 KB
  • aoyue_t12_mod_1784483008.fcstdFCSTD · 22,1 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Mấy đầu hàn Aoyue WQ zin thì ngắn và ngon thật, nhưng đầu T12 thì rẻ hơn nhiều và cũng dễ kiếm hơn, nên mình đã ấp ủ làm cái bản mod này từ lâu để dùng được mấy đầu T12 đó.

CẢNH BÁO: Cảm biến nhiệt trong đầu T12 khác loại, nên mọi người phải cẩn thận khi chỉnh nhiệt độ nhé (ví dụ như mình phải chỉnh 250 độ C thì nhiệt thực tế mới đạt khoảng 320 độ C khi dùng đầu T12). Ngoài điểm đó ra thì bản mod này hoạt động cực kỳ ổn.

Để thực hiện bản mod, bạn cần:

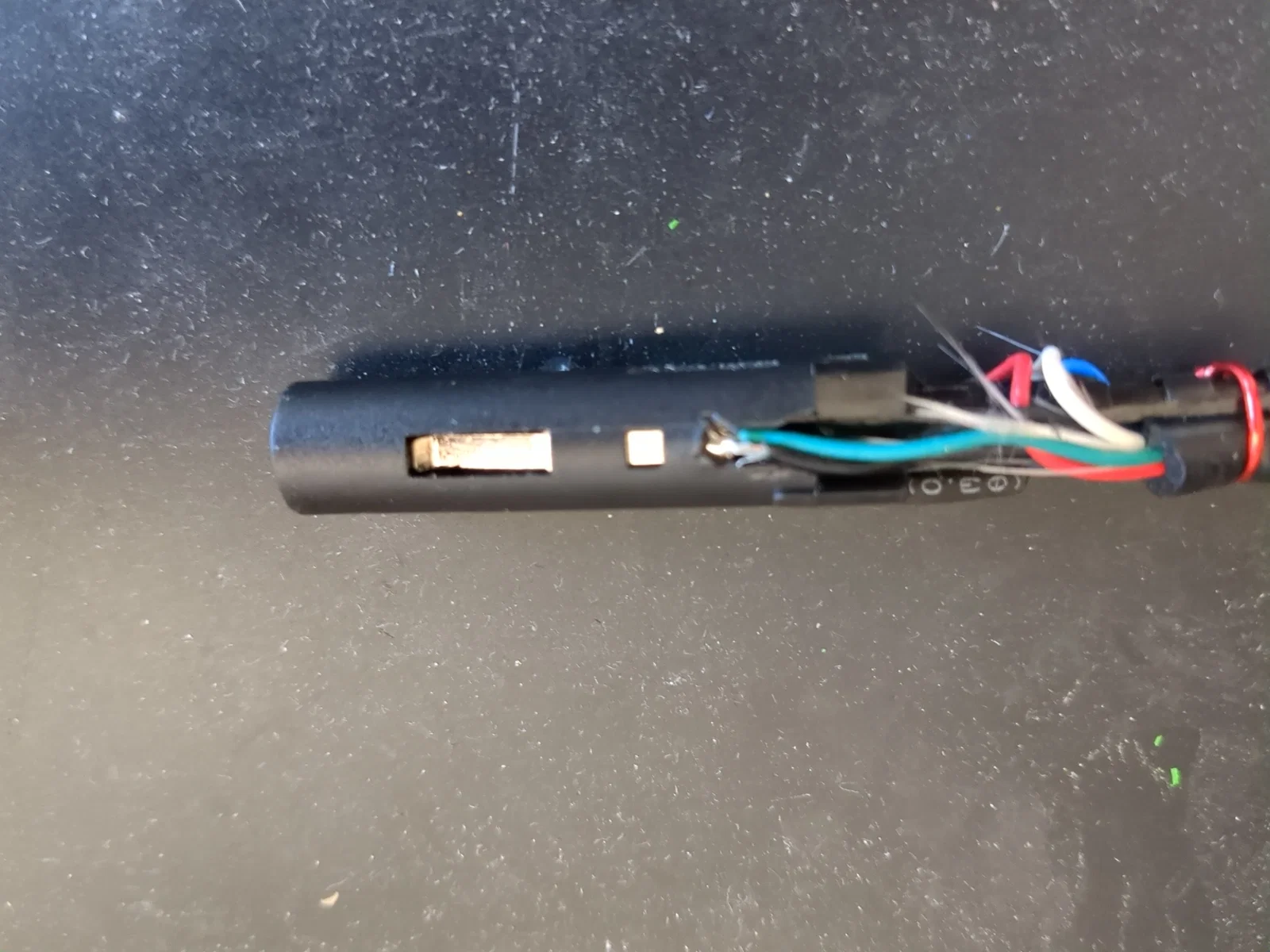

  1. Ở phần giắc cắm, hãy điều chỉnh lại chân tiếp xúc đang nối với vòng ngoài cùng bên trái, chuyển sang tiếp xúc với vòng thứ hai (tính từ trái sang) trên đầu T12 (vị trí này tương ứng với vòng thứ ba trên đầu WQ).

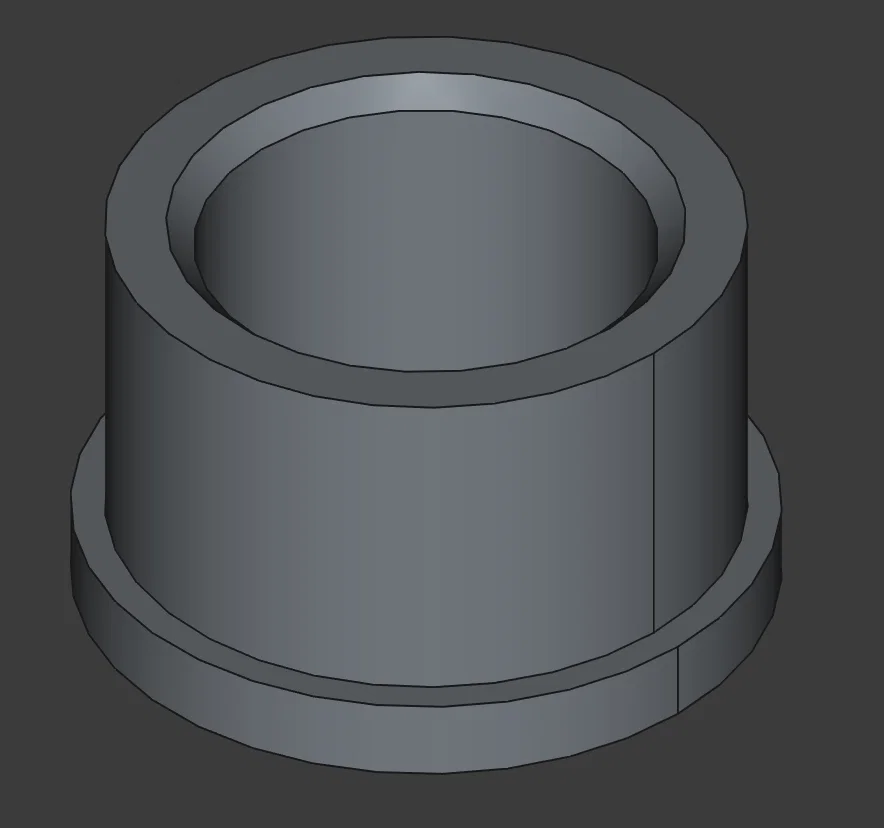

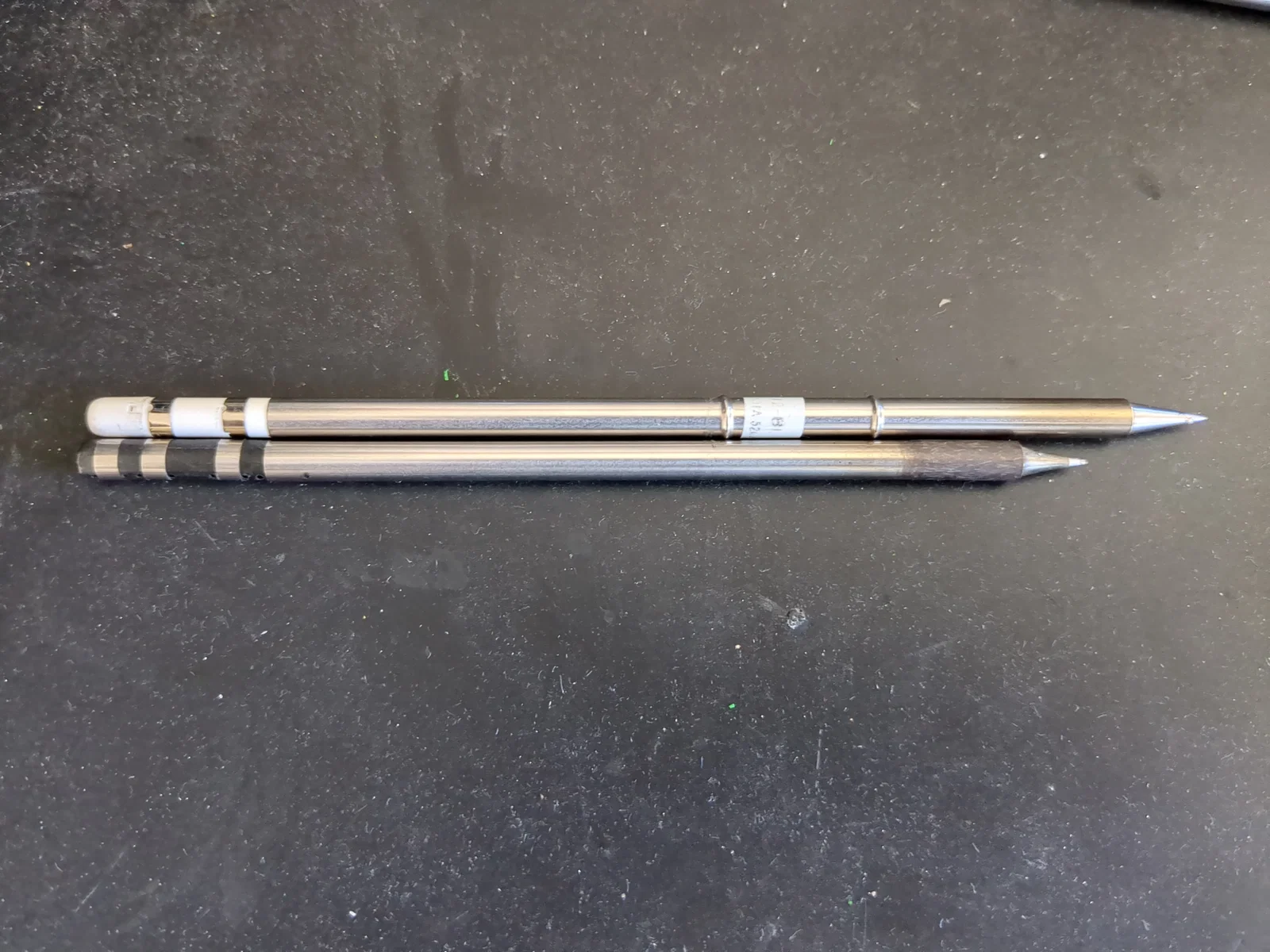

  2. In 3D linh kiện này và thay vào bên trong tay hàn. Nếu không, đầu T12 sẽ không lắp vừa do nó có hai vòng hơi to hơn dọc theo thân.

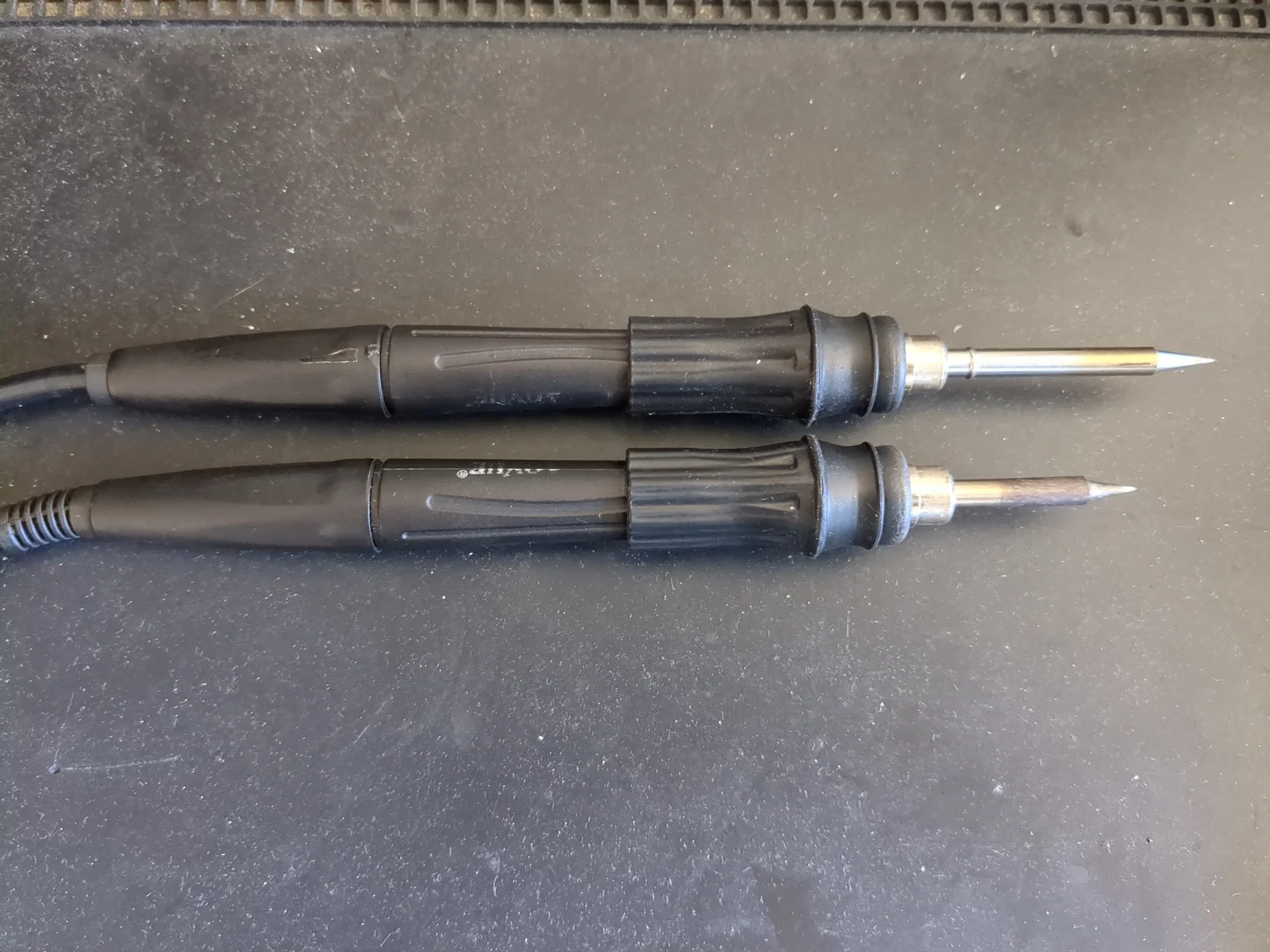

Tay hàn sau khi mod có thể dùng được cả đầu T12 và đầu WQ zin, vì vòng 1 và 3 (tính từ trái sang) trên đầu WQ được nối tắt với nhau ở bên trong. Dù vậy, mình vẫn khuyên là nên giữ lại một tay hàn zin chưa mod để dùng cho đầu WQ phòng trường hợp cần thiết nhé.
