Khớp nối xe AWD dùng động cơ TT có thể mở rộng số bánh dẫn động không giới hạn

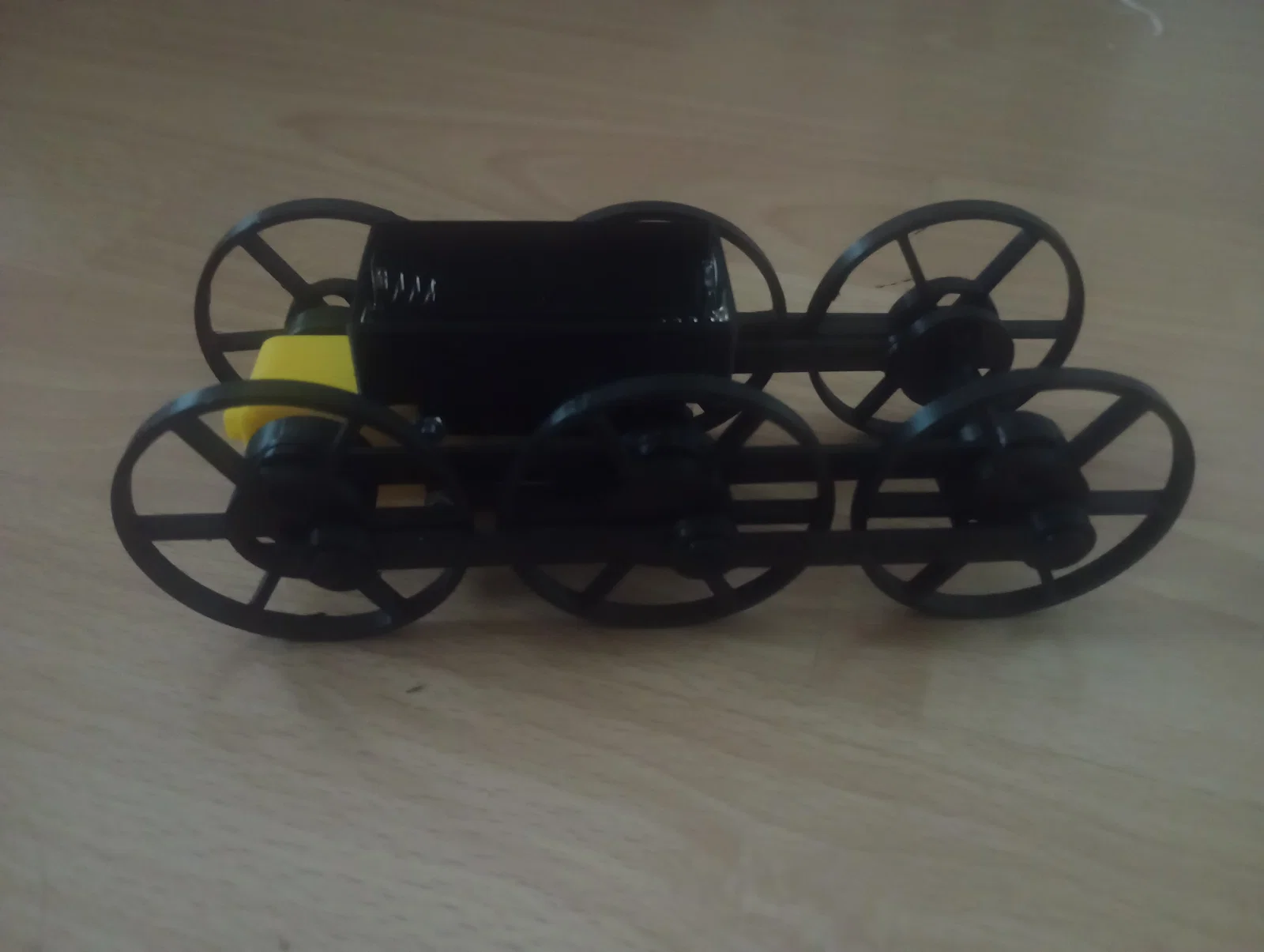

Mô hình xe dẫn động bốn bánh (AWD) sử dụng các khớp nối lệch 120 độ giống đầu tàu hỏa cổ điển. Thiết kế linh hoạt cho phép bạn mở rộng số bánh xe dẫn động tùy thích bằng cách lắp nối tiếp các cụm mô-đun với nhau.
Mô tả
Bạn cần chuẩn bị 1x động cơ TT, 2x pin AA và một vài miếng tiếp điểm pin. Hãy in với độ dày lớp 0.2 mm, không cần hỗ trợ (supports), chất liệu PLA. Dùng 2x ốc vít M3 để gắn khung động cơ vào động cơ TT. Nhớ đặt trục trước vào khung động cơ trước khi bắt vít nhé.
Nếu muốn thử bản không dùng động cơ, bạn chỉ cần thay bánh xe động cơ bằng bánh xe nhỏ và thay động cơ TT bằng trục trước là được.
Sử dụng file AWD_nxn_reference.stl làm mẫu để lắp ráp.
Để in bản 4x4 AWD, bạn cần:
1x AWD_nxn_front_axle.stl
1x AWD_nxn_battery_holder.stl
2x AWD_nxn_motor_wheel.stl
2x AWD_nxn_motor_frame.stl
4x AWD_nxn_inner_pin.stl
4x AWD_nxn_outer_pin.stl
8x AWD_nxn_washer.stl
4x AWD_nxn_link.stl
2x AWD_nxn_small_wheel.stl
4x AWD_nxn_big_wheel.stl
Đối với mỗi cụm dẫn động thêm, hãy in:
2x AWD_nxn_big_wheel.stl
2x AWD_nxn_small_wheel.stl
2x AWD_nxn_inner_pin.stl
2x AWD_nxn_outer_pin.stl
4x AWD_nxn_link.stl
Sau đó, thay thế các vòng đệm (washer) ở trục trước bằng các thanh liên kết (link) và chuyển vòng đệm đã tháo ra sang lắp vào cụm mới.
