Deadlaus Mod (QIDI Q1 Pro) - Nâng cấp tối ưu đầu in buồng kín

Deadlaus Mod là bản nâng cấp tập trung vào phần đầu in (toolhead) dành cho QIDI Q1 Pro, hướng đến mục tiêu in các loại vật liệu kỹ thuật bền bỉ trong môi trường buồng kín nhiệt độ cao.

Bản mod này bổ sung cảm biến tháo rời kiểu Klicky, chuyển đổi hotend sang hệ sinh thái đầu phun Volcano (bao gồm cả lõi CHT), nâng cấp hệ thống làm mát hotend/bản in, và thêm một quạt tản nhiệt mặt sau để giảm hiện tượng hấp thụ nhiệt trong buồng in nóng.

Khả năng hoàn nguyên về trạng thái gốc hoàn toàn (không cần can thiệp thay đổi vĩnh viễn — bạn có thể quay lại thiết lập đầu in ban đầu).

Điểm nổi bật

• Cảm biến tháo rời Klicky giúp xác định chính xác trục Z và tương thích với các bàn in linh hoạt.
• Hệ thống đầu phun Volcano (hỗ trợ lõi CHT) giúp tăng lưu lượng nhựa và tạo ra các chi tiết cứng cáp hơn.
• Nâng cấp quạt làm mát hotend lên 3010.

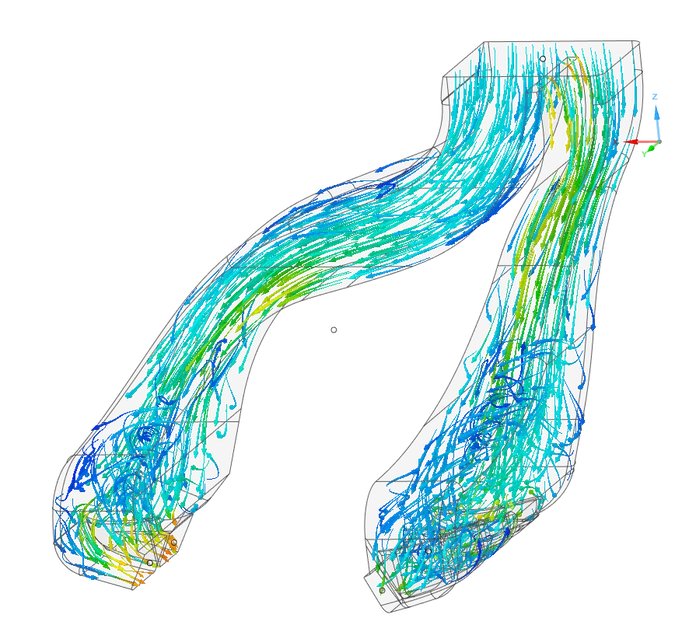

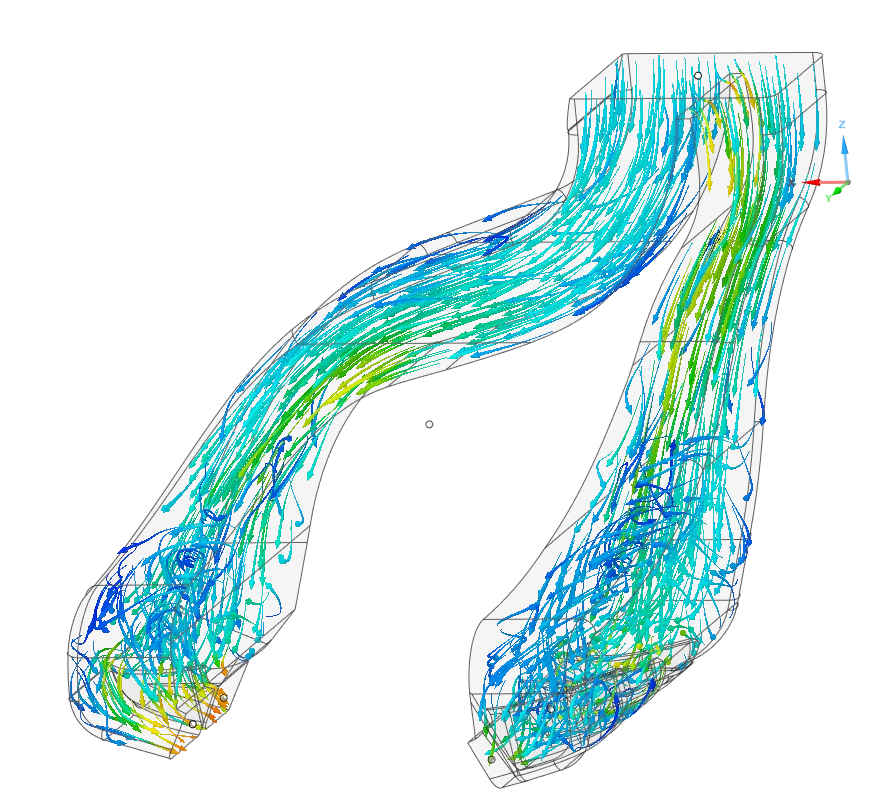

• Nâng cấp ống dẫn khí làm mát bản in.
• Thêm quạt tản nhiệt mặt sau để ngăn đầu in bị quá nhiệt trong buồng kín.
• Thiết kế chuyên dụng cho quy trình in vật liệu kỹ thuật.
• Nắp trước có thể tháo rời nhờ kết nối pogo-pin cho quạt làm mát bản in.
• Quạt xả điện tử phía sau được di dời ra vách lưng để hút khí nóng ra khỏi khoang mạch, cải thiện sự ổn định nhiệt.
• Căn chỉnh chuyển động XY xác định (đã tắt StealthChop) giúp các chuyển động tốc độ cao ổn định và hành vi chuyển động sạch hơn.
• Mod có thể hoàn nguyên: có thể khôi phục lại cấu hình gốc.

Ưu điểm

• Đã được kiểm chứng về khả năng chịu nhiệt: in ổn định ở 80°C buồng in (đã test), có thể cao hơn tùy thiết lập của bạn.
• Hoạt động trên hầu hết mọi bề mặt bàn in (kể cả kính) nhờ đầu dò Klicky và khả năng xác định Z nhất quán.
• Chi tiết in cứng cáp hơn / năng suất cao hơn nhờ đầu phun Volcano + lõi CHT.
• Đầu in mát hơn trong máy in buồng kín: quạt sau giúp giảm hấp thụ nhiệt và bảo vệ linh kiện điện tử.
• Lớp đầu tiên ổn định hơn sau mỗi lần bảo trì: đầu dò tháo rời giảm thiểu sự “trôi” so với cảm biến cố định.
• Chuyển động ổn định hơn ở gia tốc cao: Driver XY hoạt động ở chế độ nhất quán (không StealthChop), tăng cường mô-men xoắn cho các profile CoreXY mạnh mẽ (đánh đổi lại độ ồn động cơ cao hơn).

Nhược điểm

• Khó tiếp cận máy đùn: bảo trì hoặc xử lý tắc nghẽn sẽ mất thời gian hơn do cấu trúc đầu in và các linh kiện bổ sung.
• Giảm nhẹ diện tích in gần khu vực dock Klicky (góc sau). Hãy để các mô hình tránh vùng đó để tránh va chạm.
• Ồn hơn (theo thiết kế): X/Y chạy ở chế độ không StealthChop để đạt sự ổn định + quạt bổ sung làm tăng tiếng ồn khí động học.
  • Bạn có thể giảm ồn bằng cách giảm gia tốc/jerk, giảm tốc độ quạt, hoặc bật lại StealthChop ở ngưỡng tốc độ thấp (nếu bạn chấp nhận độ chính xác chuyển động kém hơn).
• Giảm chiều cao Z tối đa: việc dùng bàn kính ~5mm và đầu phun Volcano dài hơn có thể làm giảm hành trình Z.
• Không có tính năng tự động làm sạch đầu phun: cần dùng bàn chải thủ công hoặc đường purge trong mã G-code.
• Làm mát bản in không đối xứng: dù ống dẫn khí được thiết kế để cân bằng, một bên vẫn có thể mát hơn chút ít do hình dạng thoát khí.

Lưu ý quan trọng

Đây không phải bản mod cho người mới bắt đầu. Bạn cần thành thạo việc tháo lắp, đấu dây, tinh chỉnh và cấu hình Klipper. Hãy sẵn sàng để hiệu chuẩn lại sau khi lắp đặt (Z offset, quy trình dò, nhiệt độ/lưu lượng, PA, làm mát, v.v.).

Sử dụng với rủi ro của riêng bạn: mọi thứ được cung cấp nguyên trạng. Tác giả không chịu trách nhiệm cho bất kỳ thiệt hại, hỏng hóc, thương tích hay tổn thất nào.

Danh sách vật tư (BOM)

(Nội dung danh sách linh kiện đã được bảo lưu theo định dạng gốc)

Khuyến nghị in ấn

Tôi khuyên nên in tất cả các bộ phận bằng vật liệu PC-CF. Nó có khả năng chịu nhiệt tốt nhất và ít bị biến dạng. Sử dụng quạt làm mát tối thiểu để đạt độ bám dính lớp tốt hơn. Tất cả mô hình được tối ưu cho chiều cao lớp 0.2mm.

Tinh chỉnh cuối cùng

Sau khi lắp đặt, hãy thay thế file printer.cfg bằng bản mới (xem phiên bản mới nhất trên GitHub).

Vì mỗi máy in khác nhau, hãy kiểm tra dock/undock của Klicky trước khi thực hiện homing toàn bộ:

• Di chuyển đầu in thủ công (đã tắt động cơ) và đảm bảo Klicky gắn vào/tháo ra không bị cản trở.
• Chạy lệnh G28 X Y.
• Sử dụng tọa độ trong printer.cfg, di chuyển tới điểm Approach trước, sau đó tiến dần tới điểm Dock từng bước nhỏ. Dock/undock vài lần để đảm bảo độ tin cậy.
• Nếu ổn định, hãy chạy G28 hoàn chỉnh.

Sau đó, hiệu chuẩn lại khi cần:

• PID_CALIBRATE (hotend, buồng in và bàn nhiệt) — thực hiện khi đã gia nhiệt.
• Kiểm tra/điều chỉnh độ căng dây đai.
• PROBE_CALIBRATE / Z offset.
• SHAPER_CALIBRATE.
• SCREWS_TILT_CALCULATE.
• Bed mesh calibration.
• Tùy chọn: X/Y rotation distance (steps/mm).

Lưu ý: Tránh lạm dụng SAVE_CONFIG nếu máy không ổn định. Thay vào đó, hãy sao chép thủ công các giá trị hiệu chuẩn cuối cùng vào các phần cấu hình tương ứng.

Hướng dẫn chi tiết từng bước sẽ có trên Boosty (sắp tới) và Patreon.
