Slugger: Shotgun Nerf Flywheel dùng mag (4 short/2 full) - Bán tự động

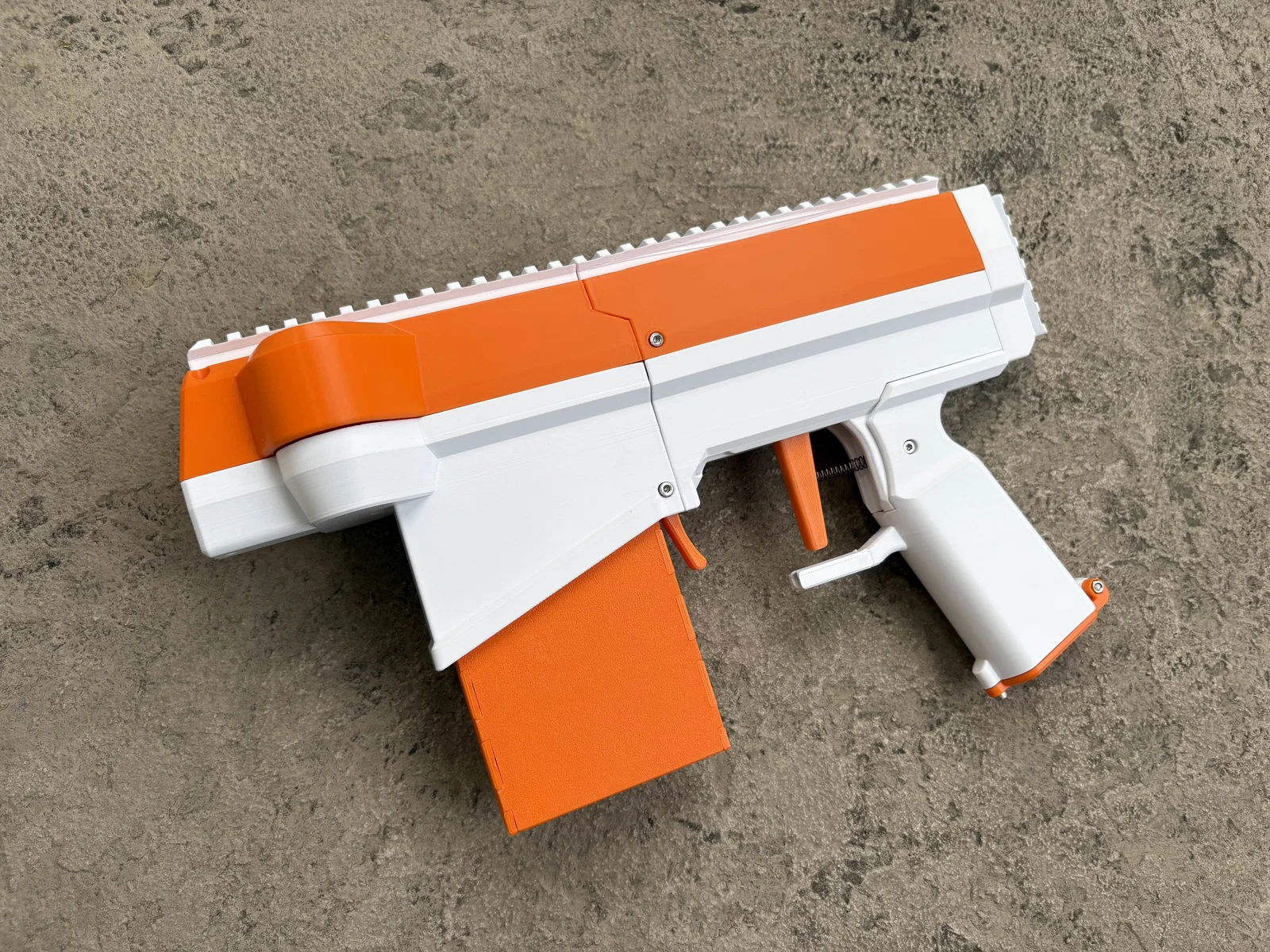

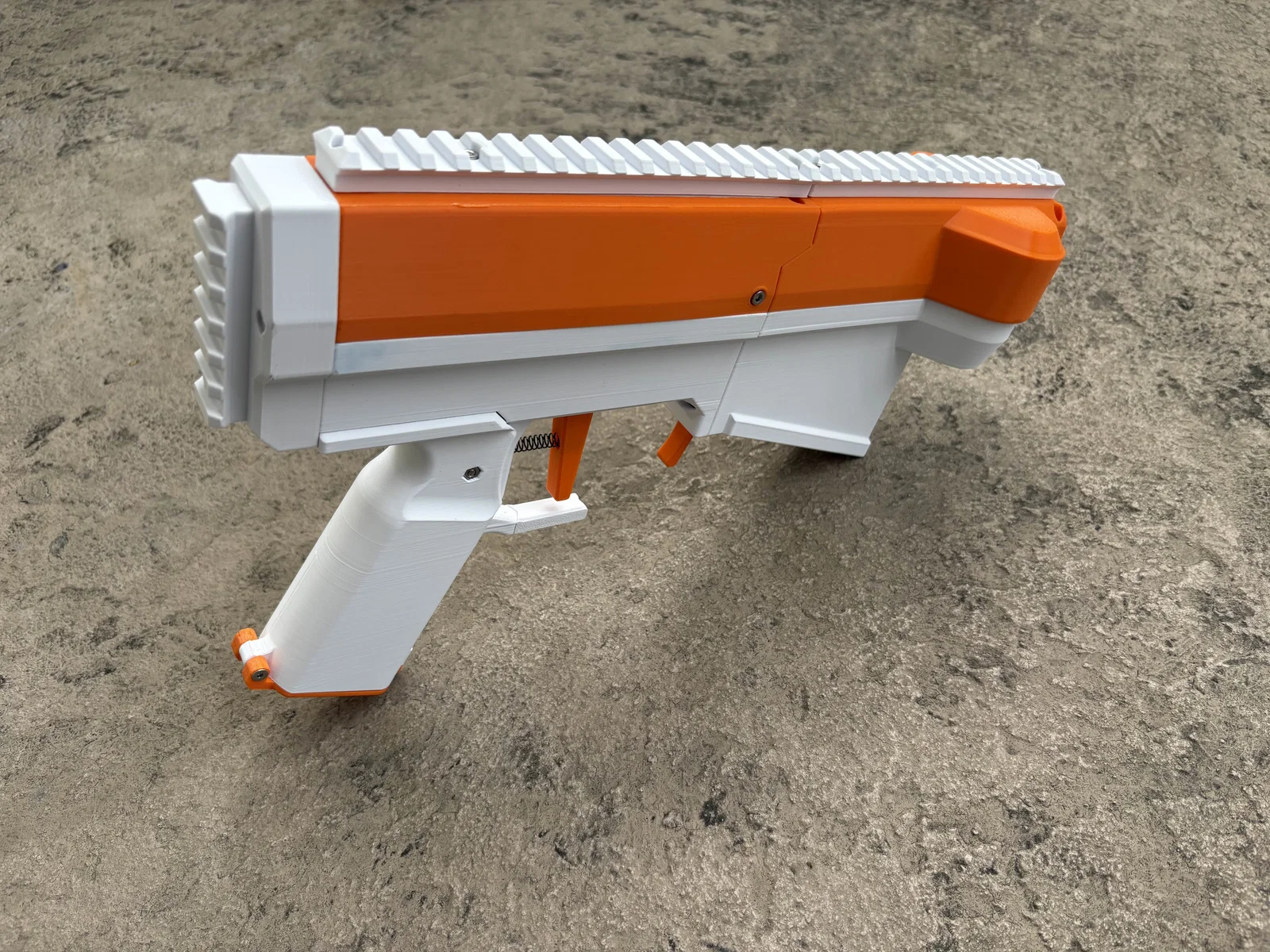

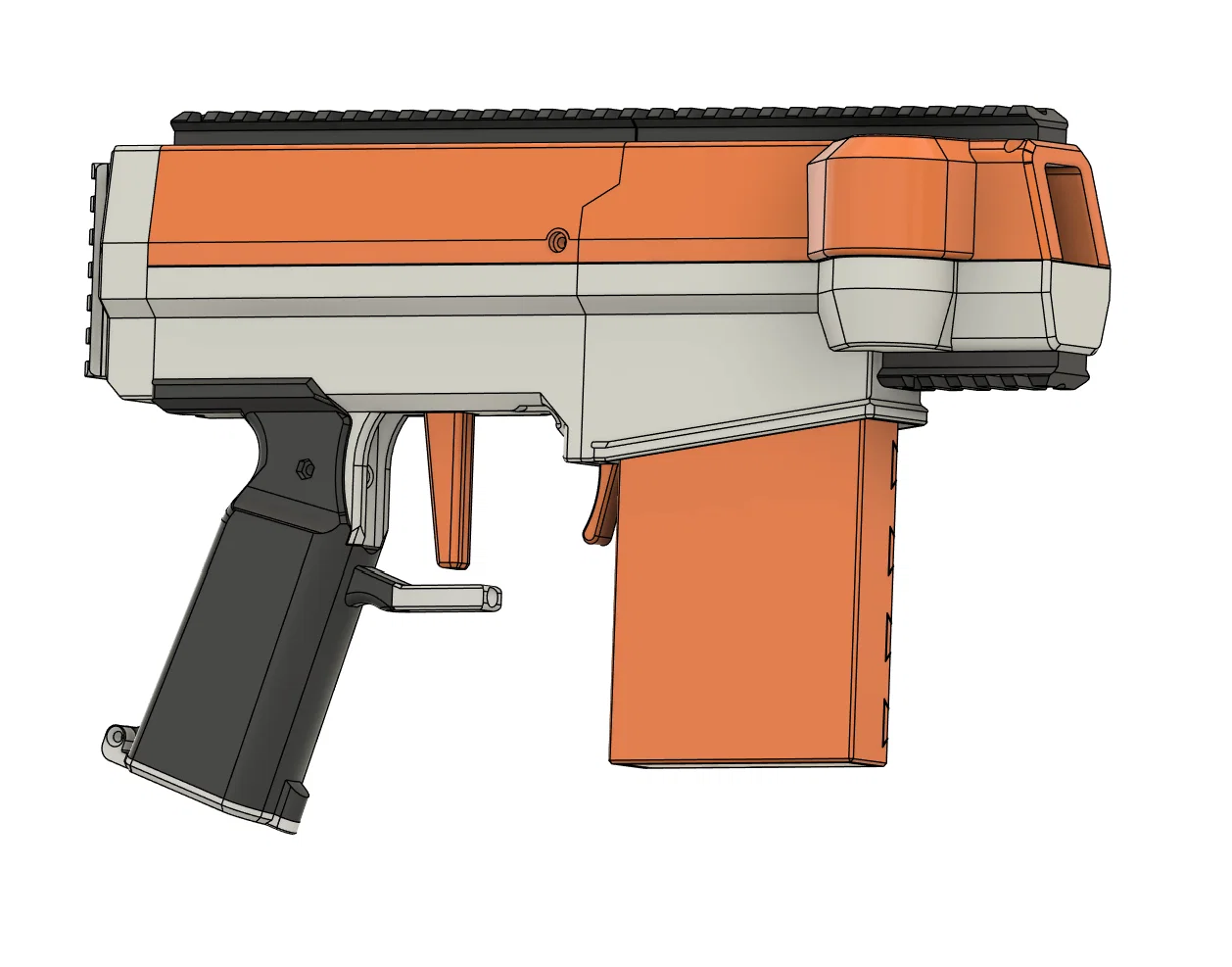

Slugger là một Nerf blaster bắn mỗi lần bóp cò hoặc 4 viên short dart hoặc 2 viên full-length, cấp đạn từ box magazine và được đẩy bởi một cặp concave flywheels. Mục tiêu ban đầu là muốn cấp đạn ngon hơn so với P16 magazine (cũng dùng trong ABF-8), và vận tốc cao hơn (vì với shotgun flywheel feeding, khi chỉ xếp dart theo stack bề ngang 1 viên thì có thể tăng crush nhiều hơn). Cảm ơn torukmakto4 với thiết kế RapidMag Heavy mà bản này có tham khảo. Thiết kế vẫn kiểu làm nhanh-gọn là chính.

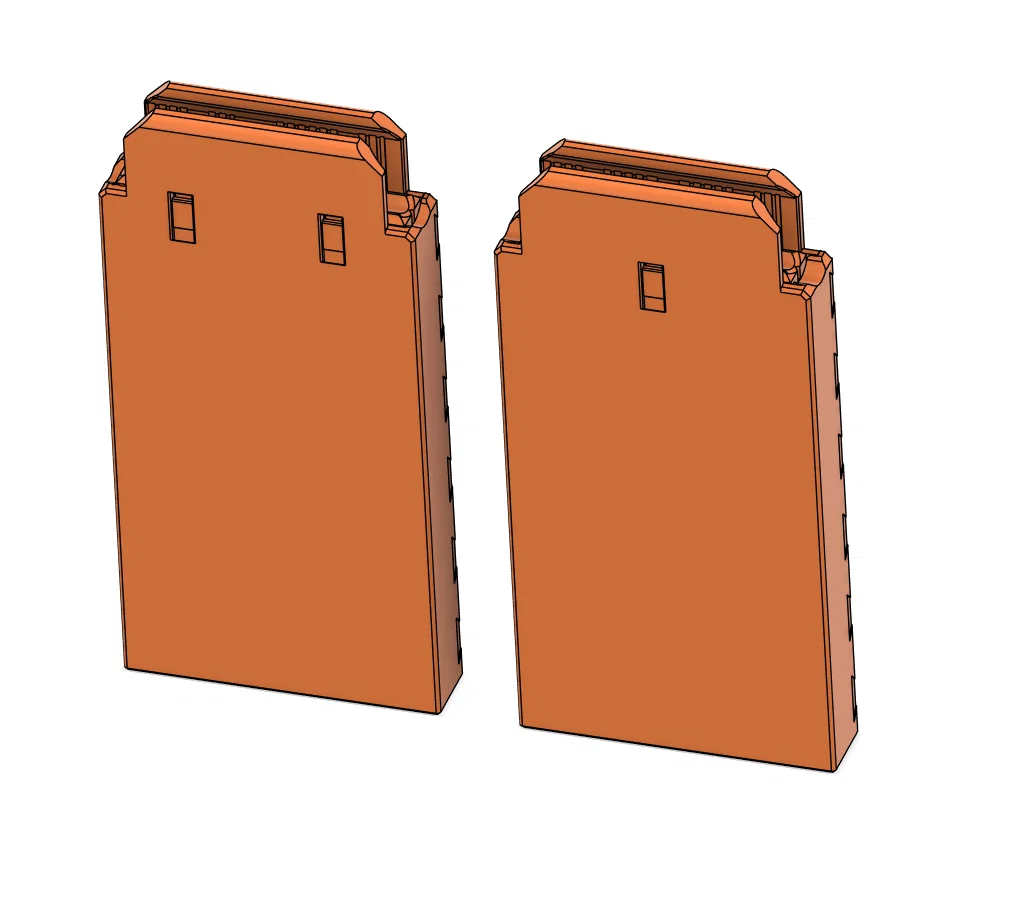

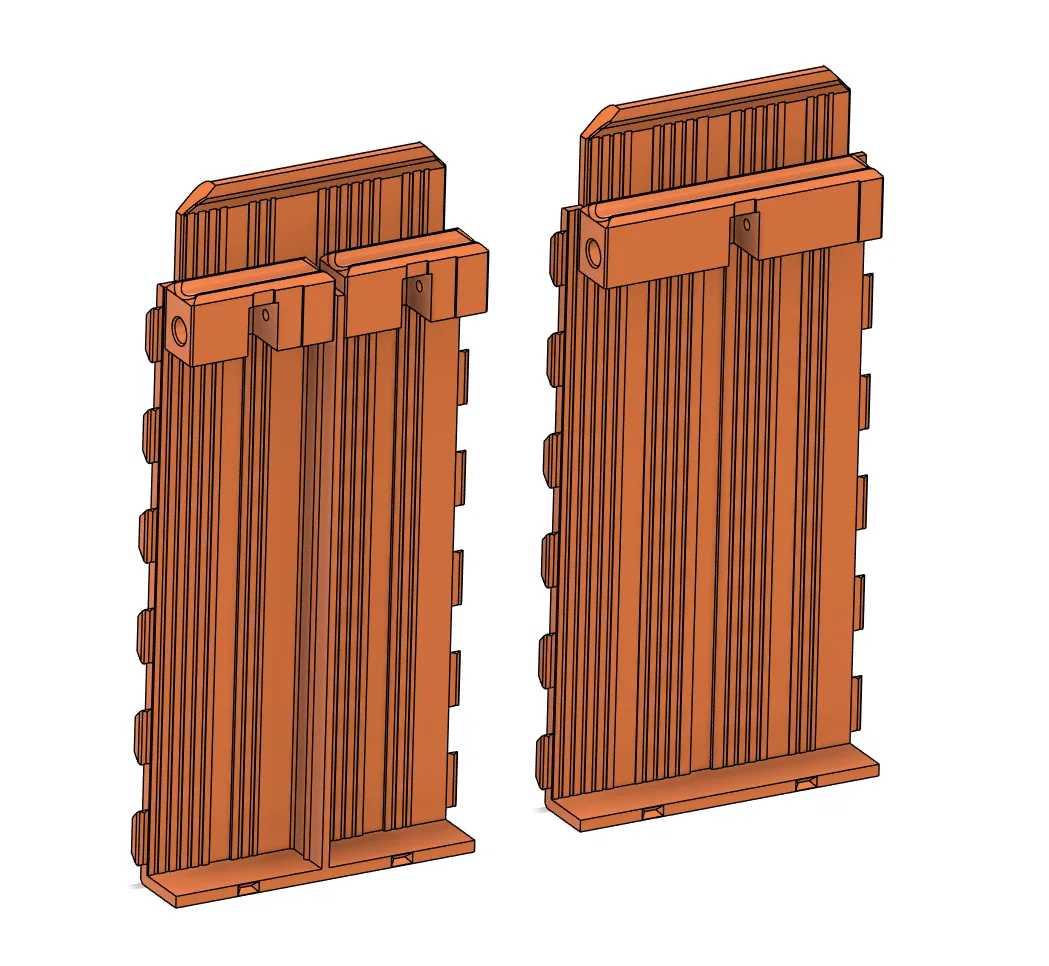

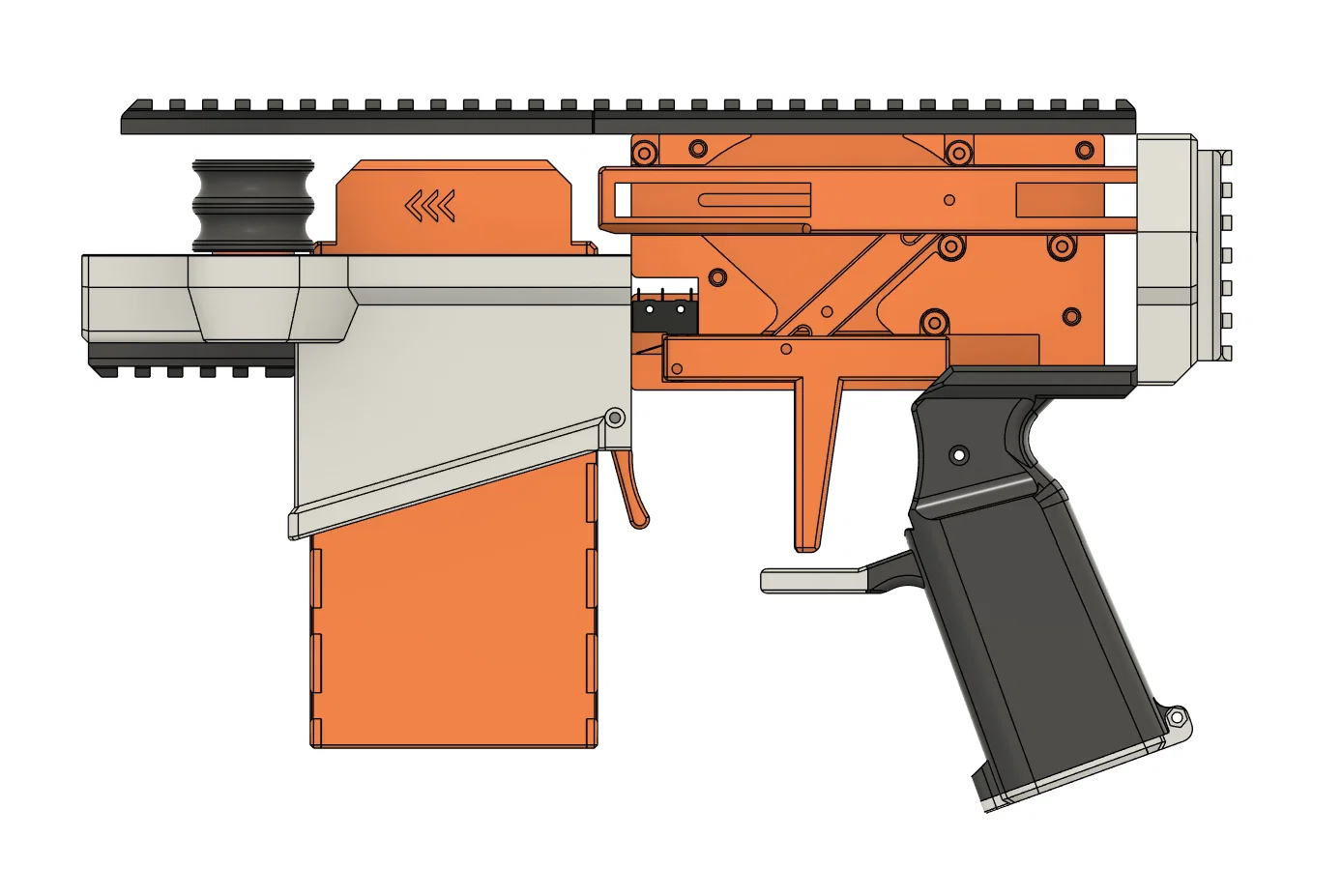

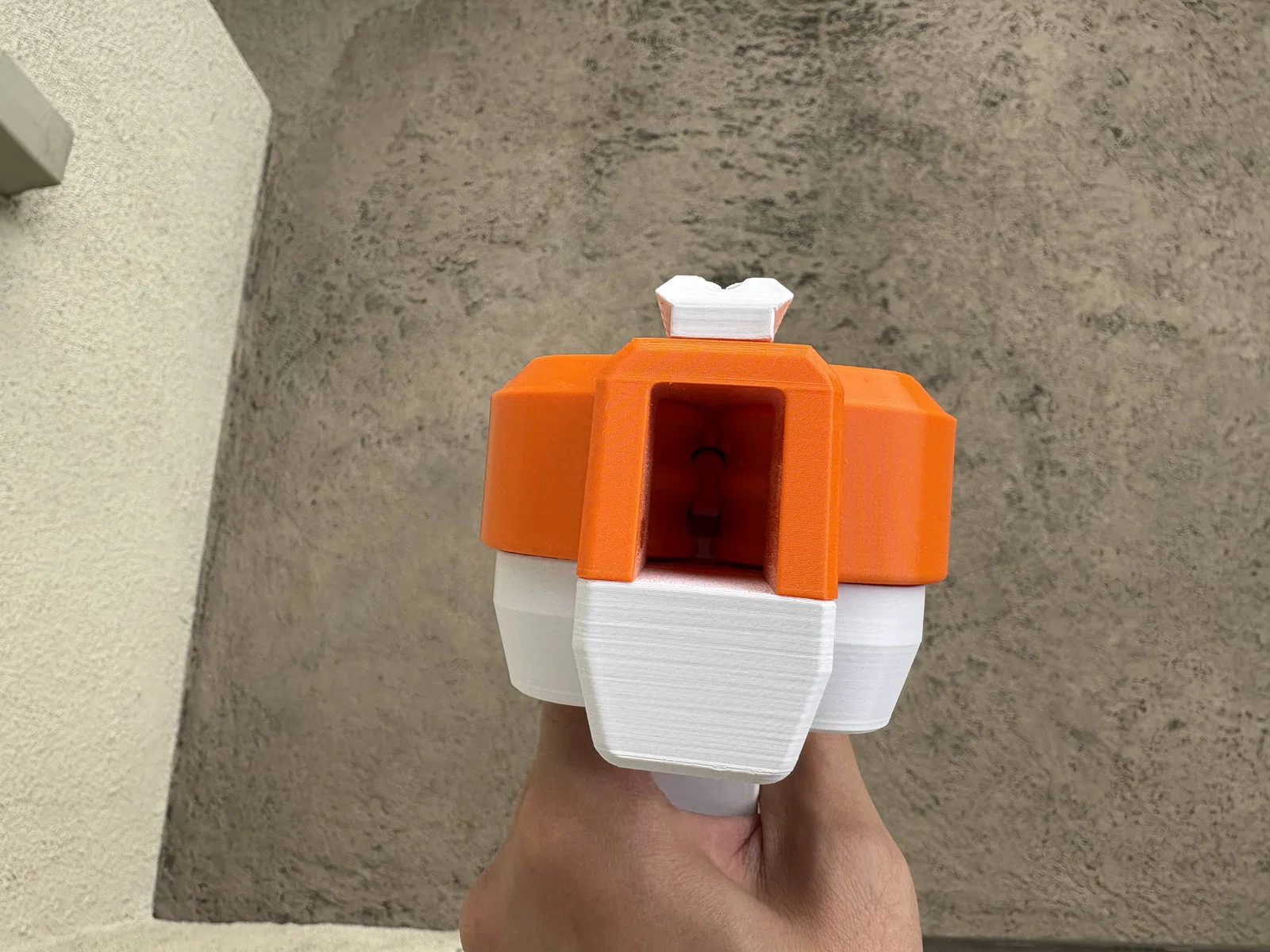

Có: cò hai ngón, hành trình cò 25mm, tỉ lệ 3:1 (lý thuyết 75mm throw, thực tế pusher throw ít hơn khoảng 5~ mm), pin trong grip (dư sức vừa pack 3S 600–800 mAh, một số pack 1000~ mAh cũng vừa), và hỗ trợ motor 130-180. Magazine hiện tại chứa 6 “shots” (24 darts cho short, 12 cho full-length), đúng bằng mức tối đa có thể nhét trong vùng in 180mm dạng khối. Magazine dung lượng dài hơn đang WIP. Hình học bánh đà: football gap 7.5mm được định bởi bán kính 10.5mm, và khe giữa hai bánh là 2mm. OD tối đa của bánh 37.5mm, đường kính gốc 32mm, center distance cage 39.5mm.

Test chrono tạm thời với kiểu nạp từng phát đơn vào mag cho thấy khoảng 150–170 FPS với short, 170–190 FPS với full-length, tùy từng loại dart.

BOM ước chừng:

• Motor brushed DC loại 130-180, đường kính 20.4mm, miễn sao đạt khoảng 35k–45k RPM ở mức điện áp pin bạn chọn.

• 4x ốc M2x4-5mm để bắt motor

• 2x ốc M2x10 để bắt switch

• 2x đai ốc M2

• Mini microswitch 10A, hãng nào uy tín chút

• 4x ốc M3x30mm

• 3x ốc M3x20 (mỗi mag cần thêm 1–2x nữa để giữ drum springs)

• 1x đai ốc M3

• 17x ốc M3x10

• 4x ốc M3x6-8 đầu chìm (countersunk) (có thể bạn vẫn chạy được pusher box mà không cần ốc, nhưng tùy)

• 9x pin 3mm, dài 12mm

• 25x heatset inserts M3x5x4

• 2x lò xo 9657K75 từ McMaster-Carr cho cò

• Mỗi mag: 1–2x Raider drum upgrade springs

• 1 lò xo ngắn “đại” (10–15mm), rộng cỡ 4–6~mm để làm mag release
