Nút bịt/Bộ chuyển đổi ren S64-5 cho thùng nhựa (SCAD + STL)

CẬP NHẬT: Đã thay thế hoàn toàn thư viện ren DK được dùng cho các cổng NPT (và các vật thể cổng đã dựng sẵn). Công cụ mới này nhanh hơn nhiều, và các bản render cũng sạch sẽ và nhẹ hơn đáng kể.

CẬP NHẬT: Đã thay đổi ren buttress để có phần bắt đầu bo tròn tinh tế; tất cả các file STL đã được cập nhật tương ứng. Đã thêm kiểu nút vặn có kẹp ống.

///////////////////////////////////////////////////////////////////////////////

Đây là nút bịt/nút/bộ chuyển đổi dành cho thùng nhựa có ren buttress M64/S64 phổ biến. (Đường kính ngoài 64mm, bước ren 5mm, góc 45 độ).

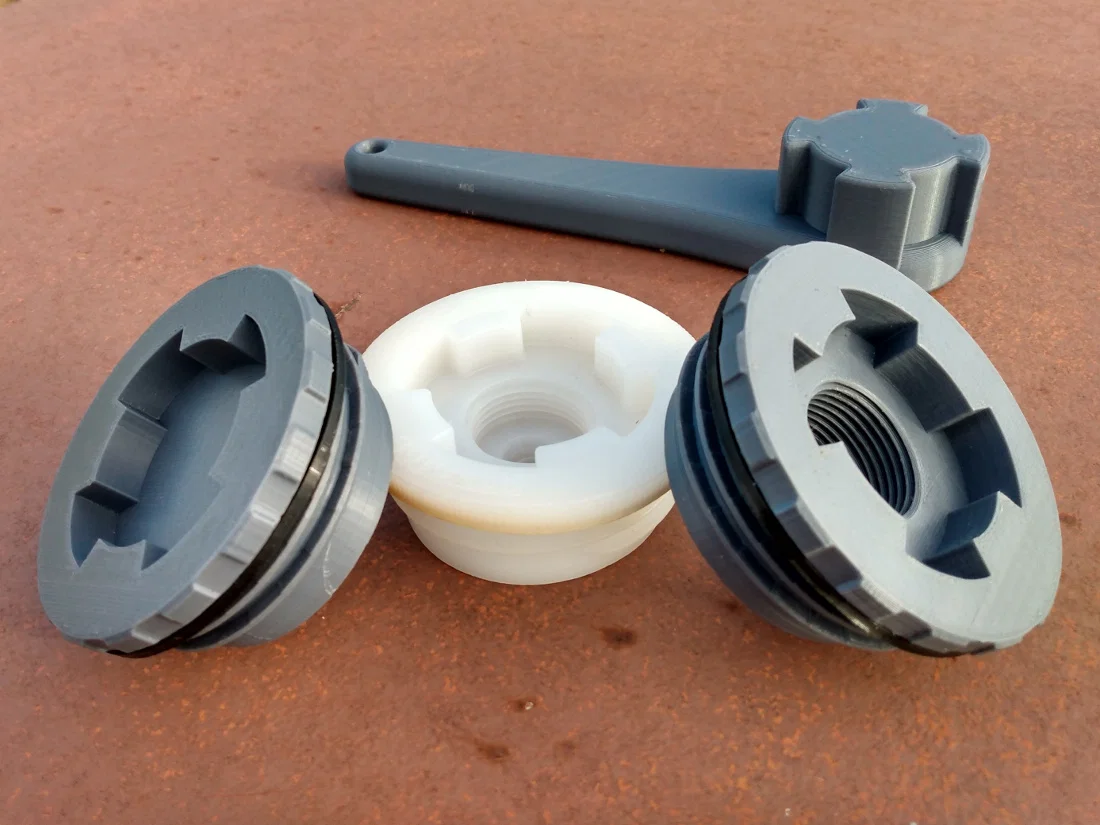

Không giống như các thiết kế in 3D khác mà tôi từng tìm thấy, thiết kế này thực sự bao gồm phần vành và ron làm kín cần thiết, đồng thời sử dụng cờ lê hình chữ thập thông thường thay vì một kiểu đầu vặn được chế lại. Kết quả là một chiếc nút bịt có khả năng làm kín tốt hơn, chống kẹt và chống hư hỏng tốt hơn. Đó chính là lý do các tính năng này tồn tại. Nó cũng không bị lỗi lưới (mesh).

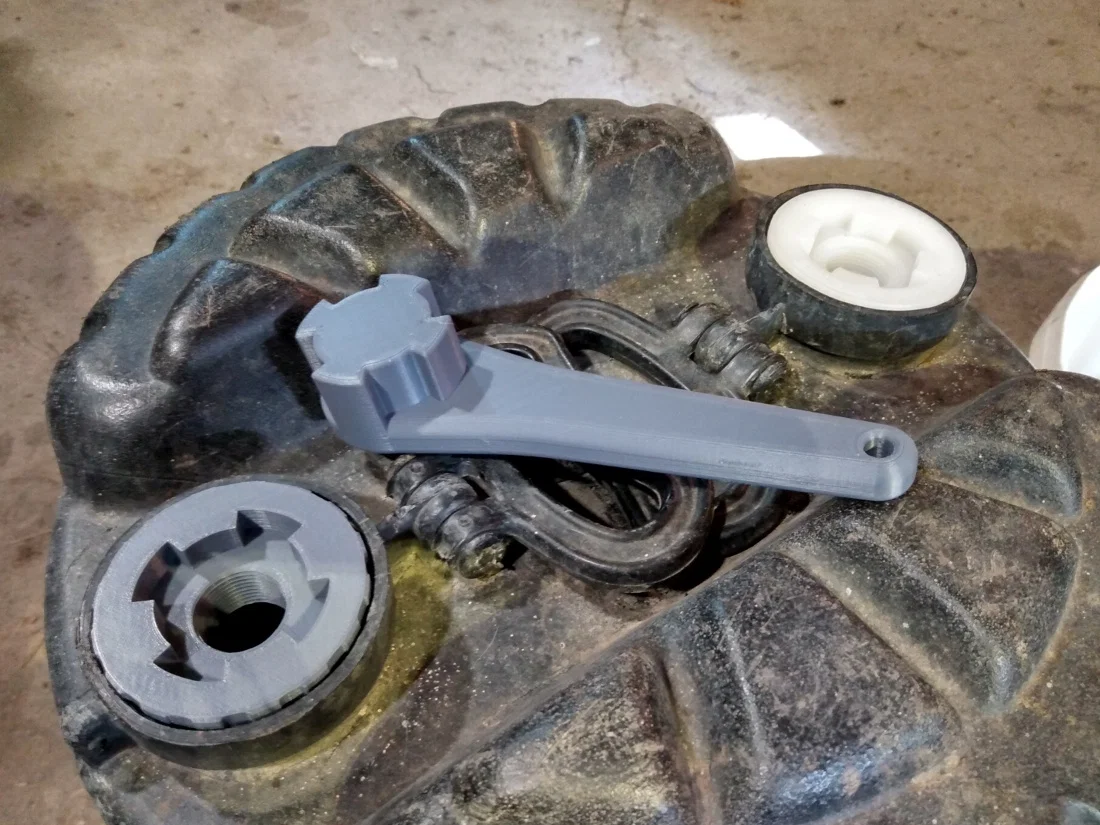

Nếu bạn không muốn sử dụng hốc cờ lê, bạn có thể bỏ nó đi.

Nếu bạn muốn có một cổng ren để gắn vòi hoặc phụ kiện ống, bạn hoàn toàn có thể thêm vào. Các kích thước NPT khác nhau đều được hỗ trợ.

Ngoài ra còn có tính năng thêm cổng thứ hai (ví dụ: cho ống dẫn vào hoặc ống xi-phông dẫn ra cộng với một cổng thông hơi). Các cổng đôi có thể được tùy chỉnh kích thước độc lập và được tự động căn khoảng cách xa nhất có thể trong giới hạn độ dày thành ống cho phép.

Nếu bạn muốn dùng ren ống nước sân vườn (GHT), hãy lắp thêm bộ chuyển đổi ren. Trừ khi bạn thích việc xoay xở với cả cuộn ống, một kết nối GHT cái nên có khả năng xoay tự do. Hãy dùng bộ chuyển đổi GHT-NPT - loại xịn để không bị gãy giữa chừng.

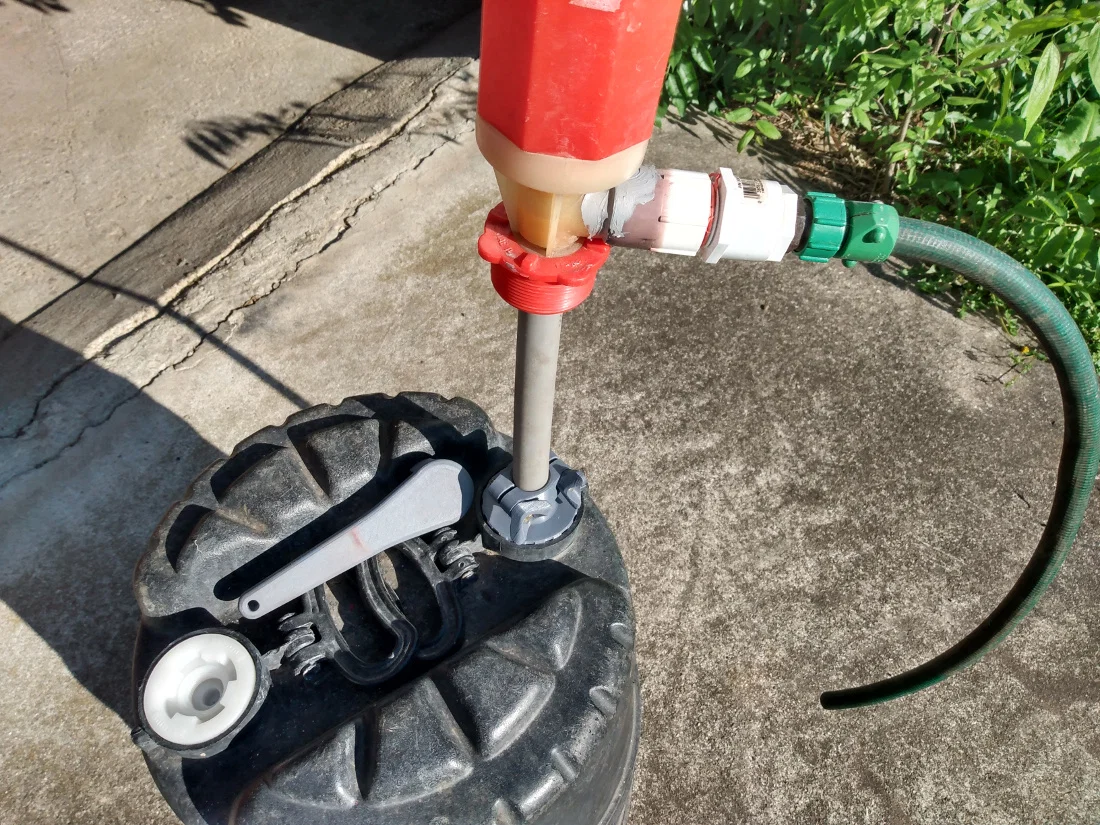

Cũng bao gồm tính năng thêm kẹp ống kiểu nén vào nút bịt. Tính năng này chủ yếu dùng để lắp ống xi-phông điều chỉnh được hoặc để lắp bơm thùng vốn quá cao so với chiều cao của thùng (xem ảnh). Các nút bịt kiểu kẹp ống không dùng để chống nước. Bạn có thể chỉ định kích thước ống SCH40 tiêu chuẩn hoặc đường kính ống tùy chỉnh. Thiết kế hiện tại giả định sử dụng bu lông và đai ốc 1/4" với phần đầu được nung nóng để nhét vào các hốc lục giác tương ứng, nhưng bạn hoàn toàn có thể tùy chỉnh để phù hợp với phần cứng M6.

Ron TPU sẽ cứng hơn so với loại ron phẳng mềm thông thường. Bề mặt của vành nút bịt sau khi in có thể hơi nhám, vì vậy bạn nên cân nhắc sử dụng thêm silicon hoặc chất kết dính giữa ron và vành. Ron nhỏ hơn ren, nhưng có thể lồng xuống qua các vòng ren cho đến khi nó nằm gọn trong rãnh bên dưới ren. Tôi đang dùng TPU SUNLU 90A, in với 3 lớp trên/dưới và độ đặc 15-20% là ổn.

Tôi đã in thử nghiệm các chi tiết ban đầu bằng PLA, 2 vỏ, độ đặc 20%, chỉ dùng support ở mặt dưới của vành. Tuy nhiên, in 3-4 vỏ có lẽ hợp lý hơn cho các chi tiết có cổng, hoặc nếu bạn muốn dùng nút bịt này để chặn chất lỏng thực sự.

Các file STL đã render sẵn được bao gồm cho các phần bịt kín và có ren, cả loại có và không có hốc cờ lê. Một số ví dụ về nút bịt cổng đôi không có hốc vặn cũng được bao gồm. File STL của ron nằm trong thư mục cùng với các nút bịt kín. Nút bịt kiểu kẹp ống được cung cấp để phù hợp với ống SCH40/80 từ 1/2" đến 1.5".

Tôi rất muốn file này hỗ trợ cả kích thước S56 và S70, nhưng tôi không có mẫu và cũng không tìm thấy bản vẽ hay mô tả nào về kiểu dáng của chúng.

Bộ lưu trữ bao gồm cả công cụ SCAD được dùng cho ren NPT, và đây là phần tài liệu đi kèm nếu bạn cần:
