Bộ Lens Hood đa tầng cho Samsung S23 Ultra

Giới thiệu

Dù ống kính tele 10x trên S23 Ultra rất tuyệt vời, mình nhận thấy trong điều kiện ánh sáng không lý tưởng (hoặc nếu ống kính bị bẩn, trầy xước), ảnh chụp đôi khi bị cháy sáng và độ tương phản rất kém. Mình đã thiết kế vài loại lens hood với kích thước khác nhau để loại bỏ hiện tượng lóa sáng một cách hiệu quả nhất.

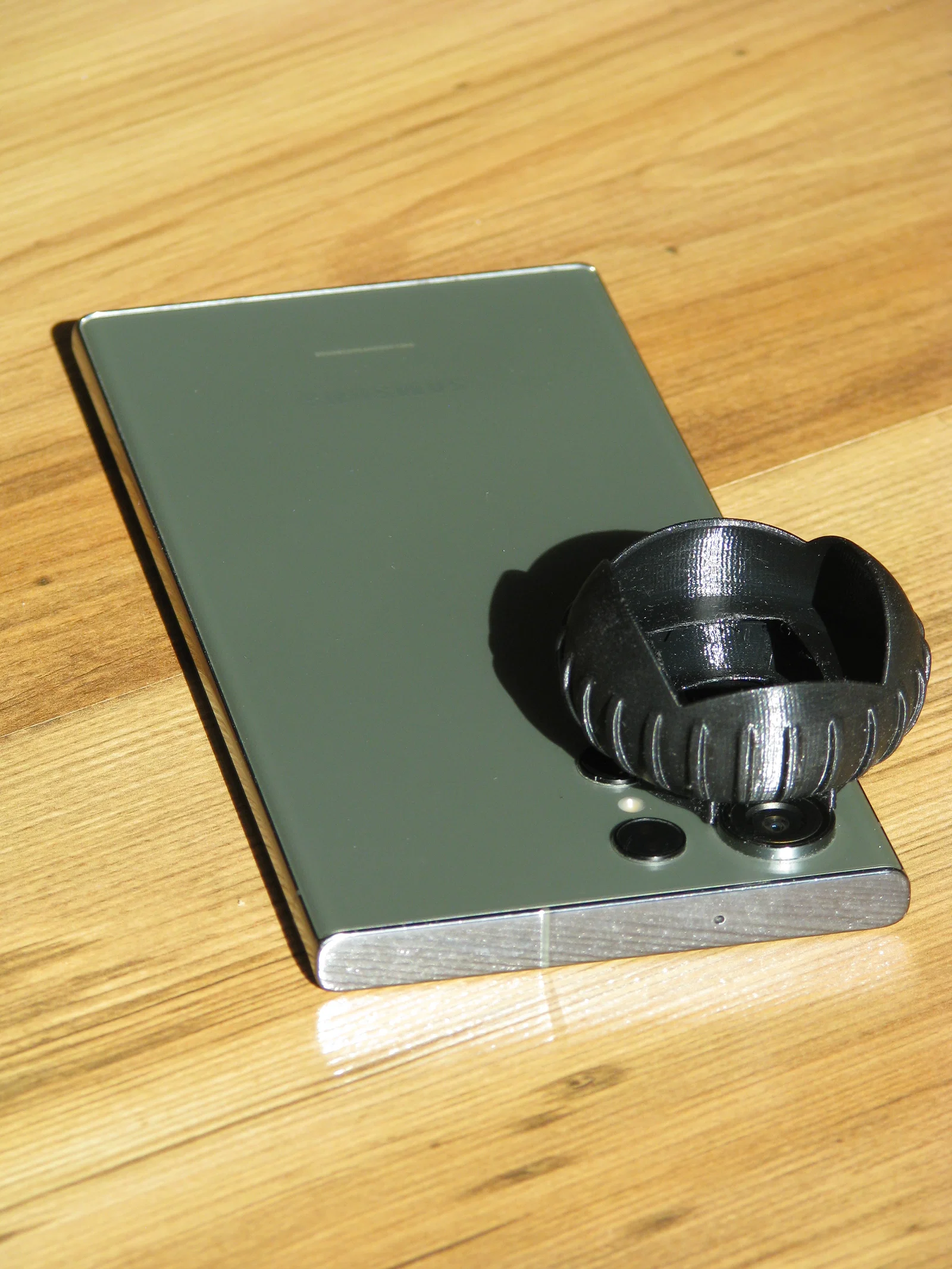

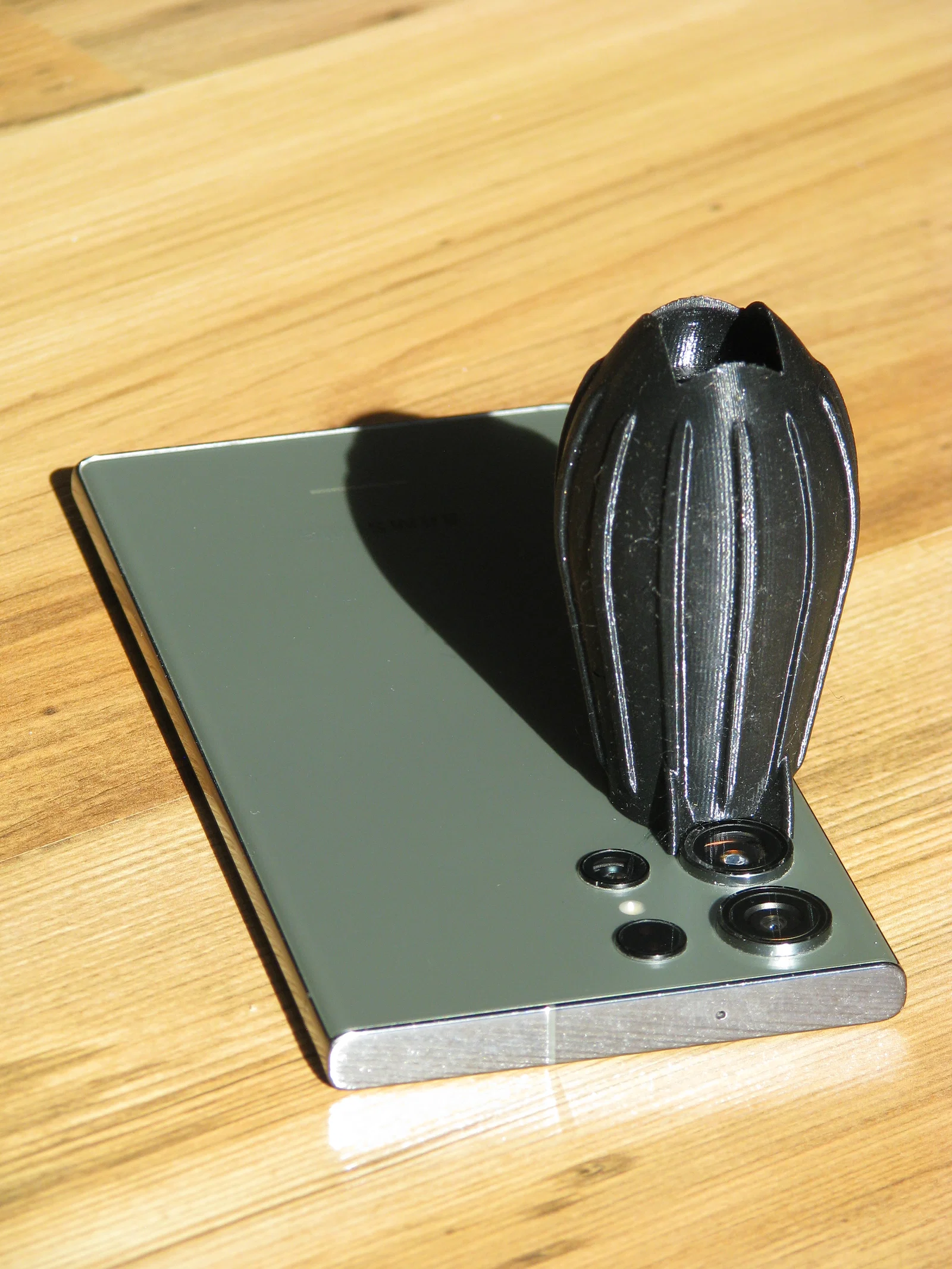

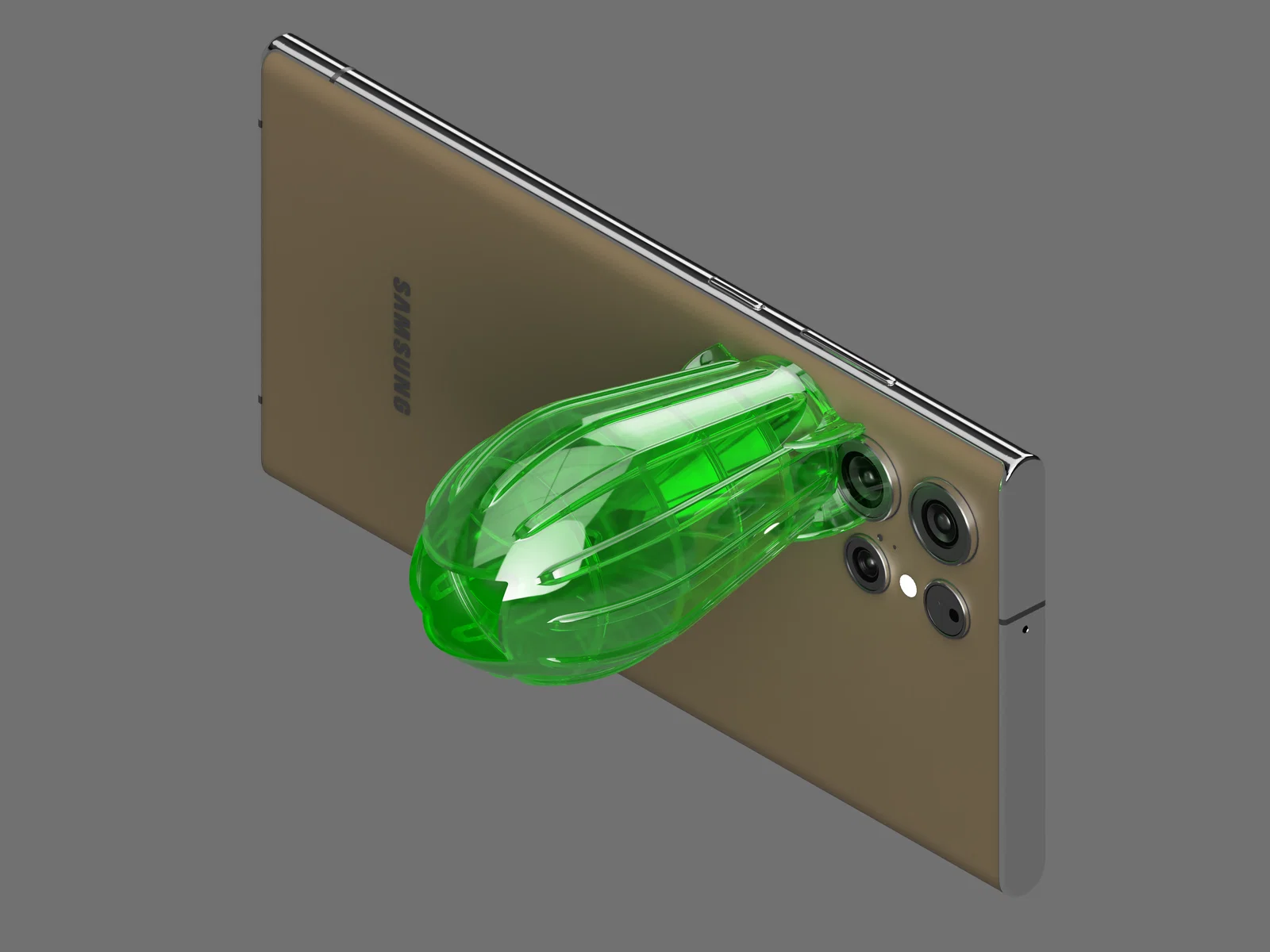

Các file thiết kế được cung cấp dưới định dạng .f3d, .ipt và .step. Trong Fusion 360, các chi tiết được thiết kế theo dạng tham số (parametric), giúp việc điều chỉnh cho các dòng điện thoại khác trong tương lai trở nên dễ dàng hơn.

Nếu bạn thấy thiết kế này hữu ích hoặc dùng nó để kinh doanh thương mại thành công, rất mong bạn cân nhắc ủng hộ mình một chút qua link: https://buy.stripe.com/bIY4i488N84rcCY3cc

Lưu ý quan trọng khi in

• Nhớ in món này bằng nhựa (filament) màu đen. Nếu dùng màu khác, nó sẽ không khử lóa tốt được.
• Để in lens hood đạt chi tiết tốt, mình khuyên dùng nozzle 0.25mm với layer height thấp nhất là 0.06mm. Layer height 0.06mm là cần thiết cho lens hood zoom 1x vì có góc nghiêng 15º mà không cần dùng support, nếu không thì 0.1mm là đủ. Bạn nên dùng tính năng variable layer height để tiết kiệm thời gian in, như trong file .3mf của lens hood 1x.

Lưu ý về xử lý sau in

• Các lỗi khi in có thể ảnh hưởng đến chất lượng ảnh. Sau khi in xong, hãy soi đèn qua lens hood xem có bị lỗi hay nhựa thừa (stringing) không (đặc biệt là khi in bằng nhựa PETG). Bạn có thể dùng súng hơi nóng hoặc máy sấy tóc để làm sạch nhựa thừa bên trong, nhưng cẩn thận đừng làm chảy chi tiết.
• Các lens hood này được thiết kế theo dạng khớp nối ma sát (friction fit) với cụm camera. Bạn sẽ cần chà nhám nhẹ hoặc dùng máy mài cầm tay để chỉnh cho vừa ý. Nếu không mài, bạn sẽ rất khó gắn vào hoặc tháo ra. Trong hình dưới, các cạnh đánh dấu màu đỏ cần được chà nhám/mài nhẹ. Các cạnh màu vàng không cần, nhưng nếu có nhựa thừa do support thì vẫn nên dọn sạch.

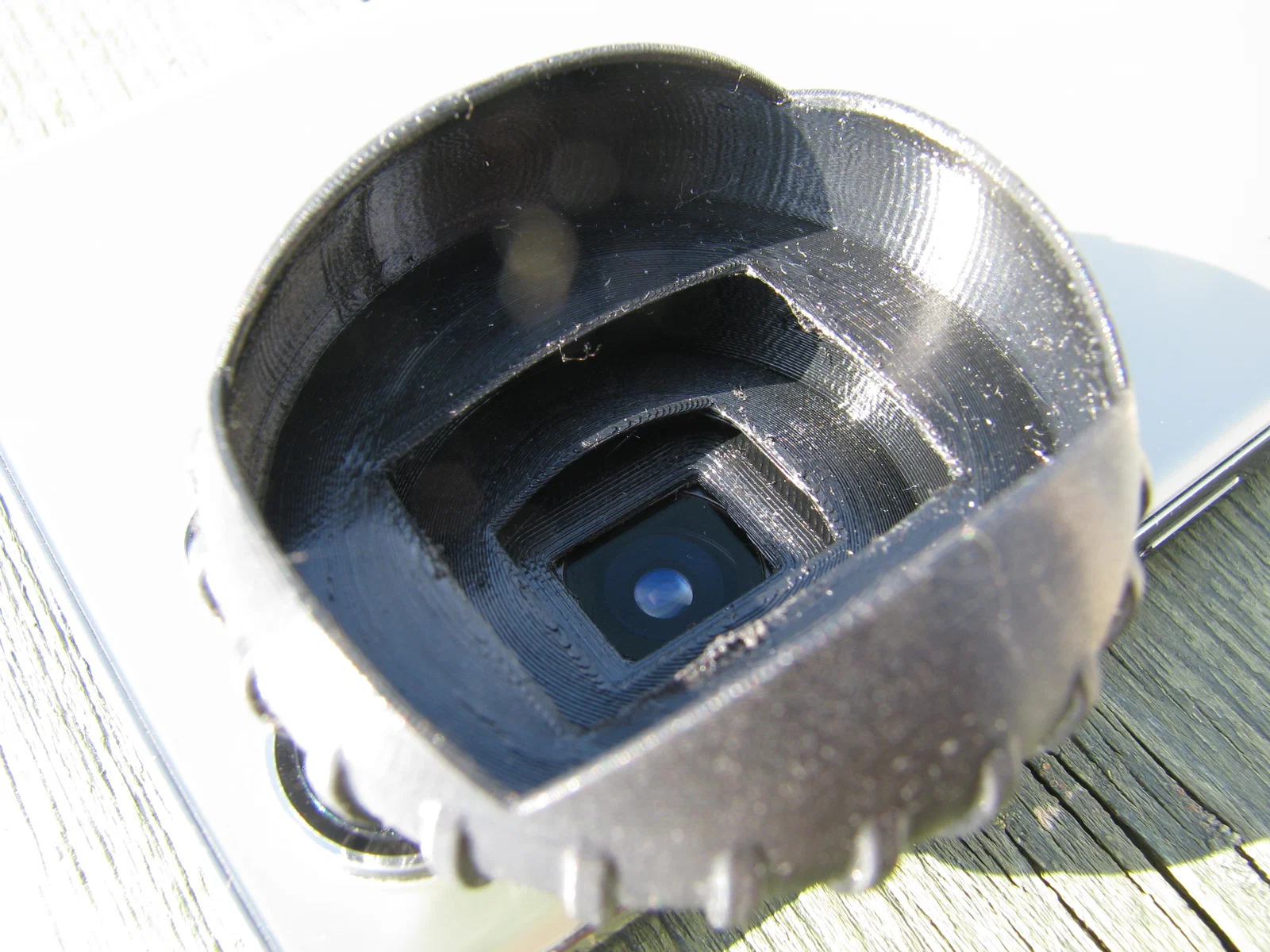

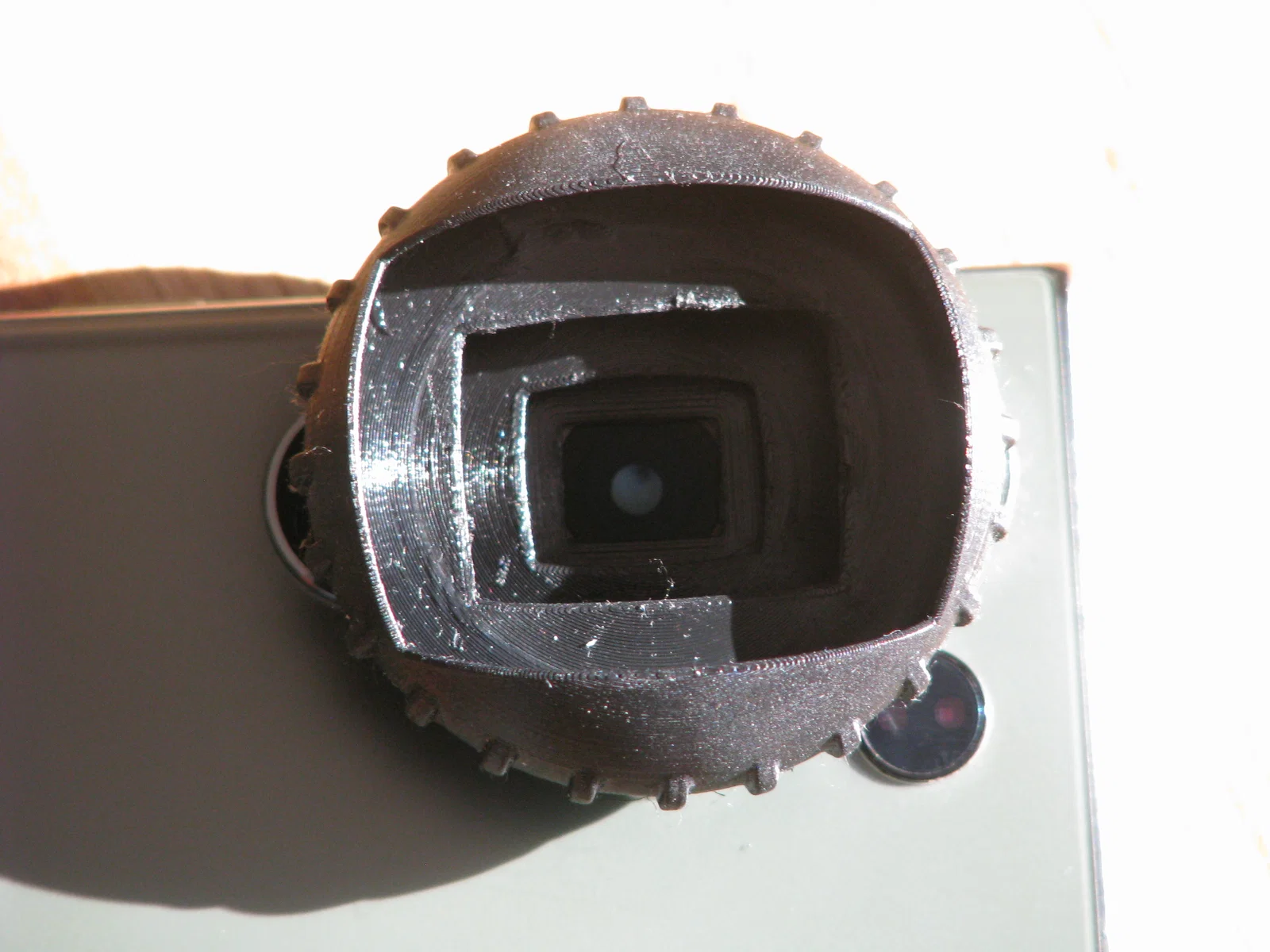

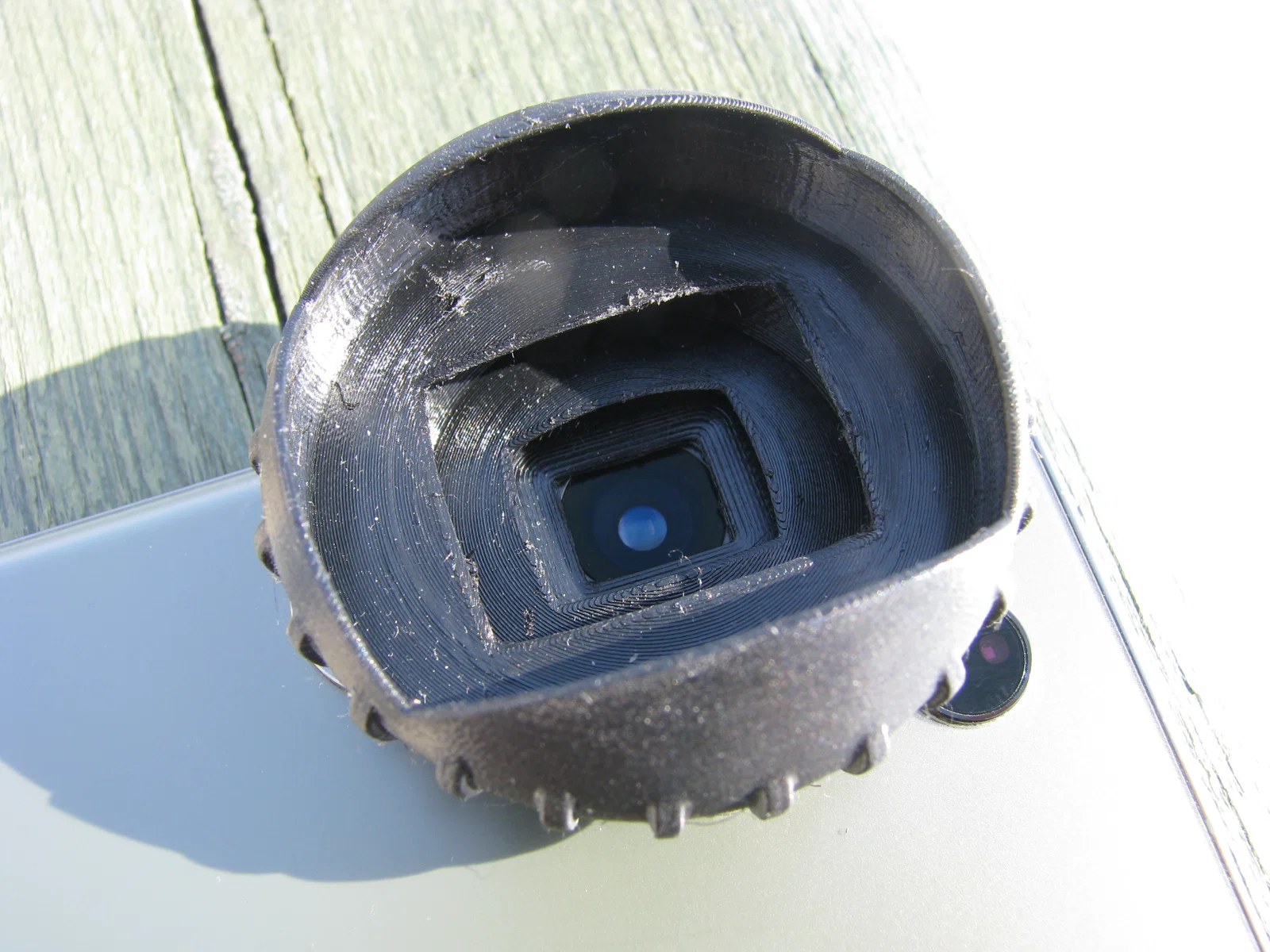

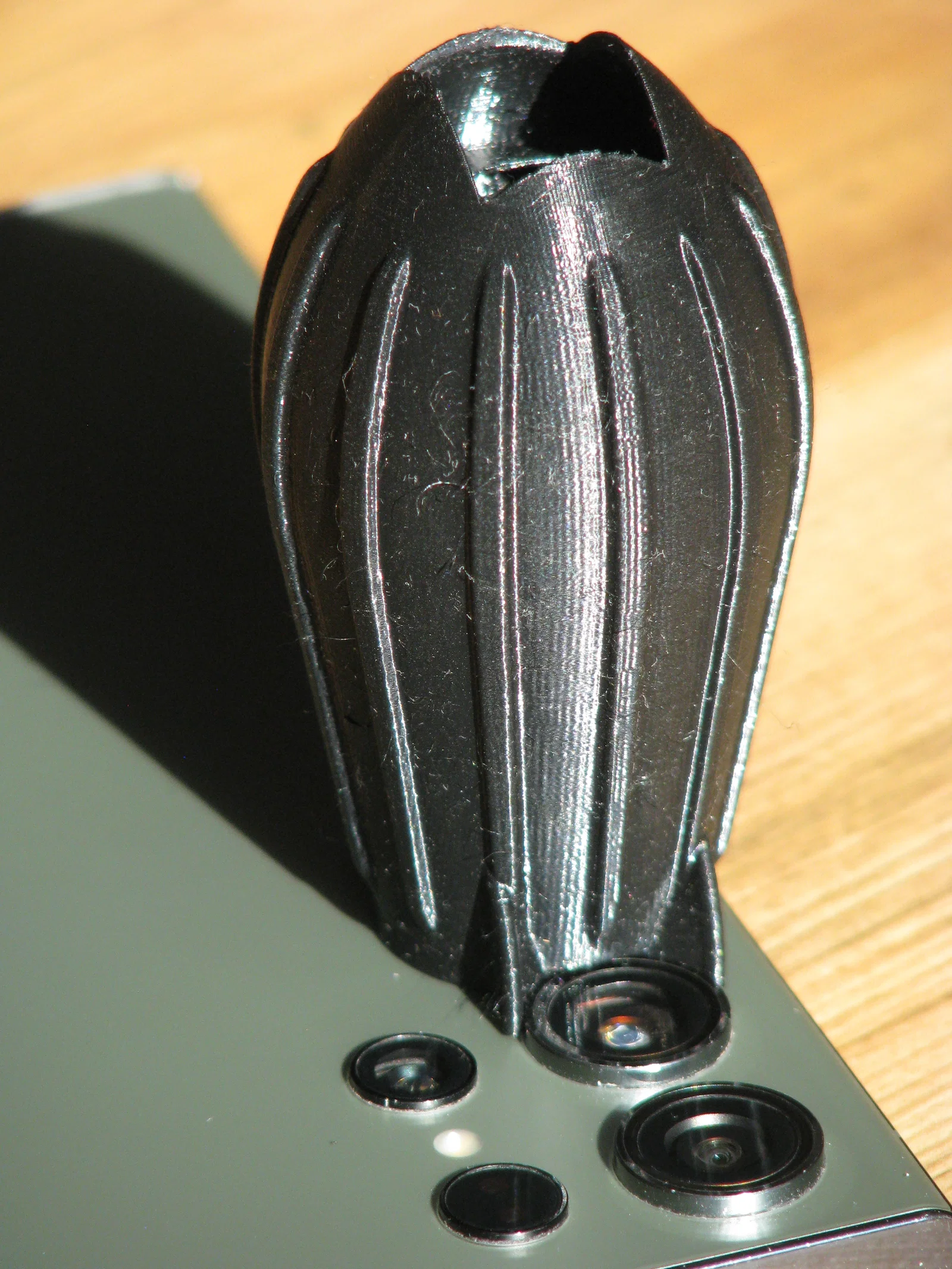

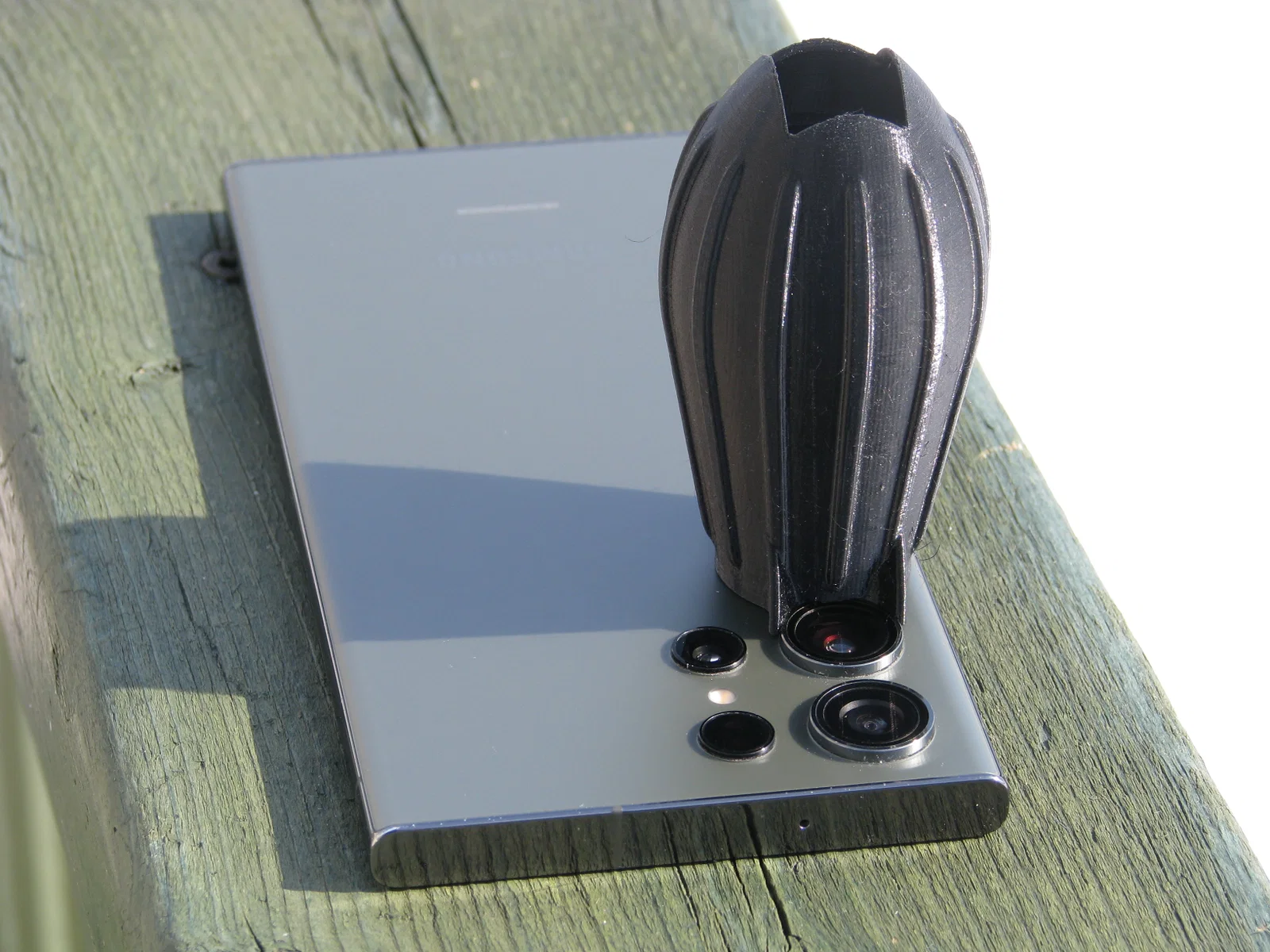

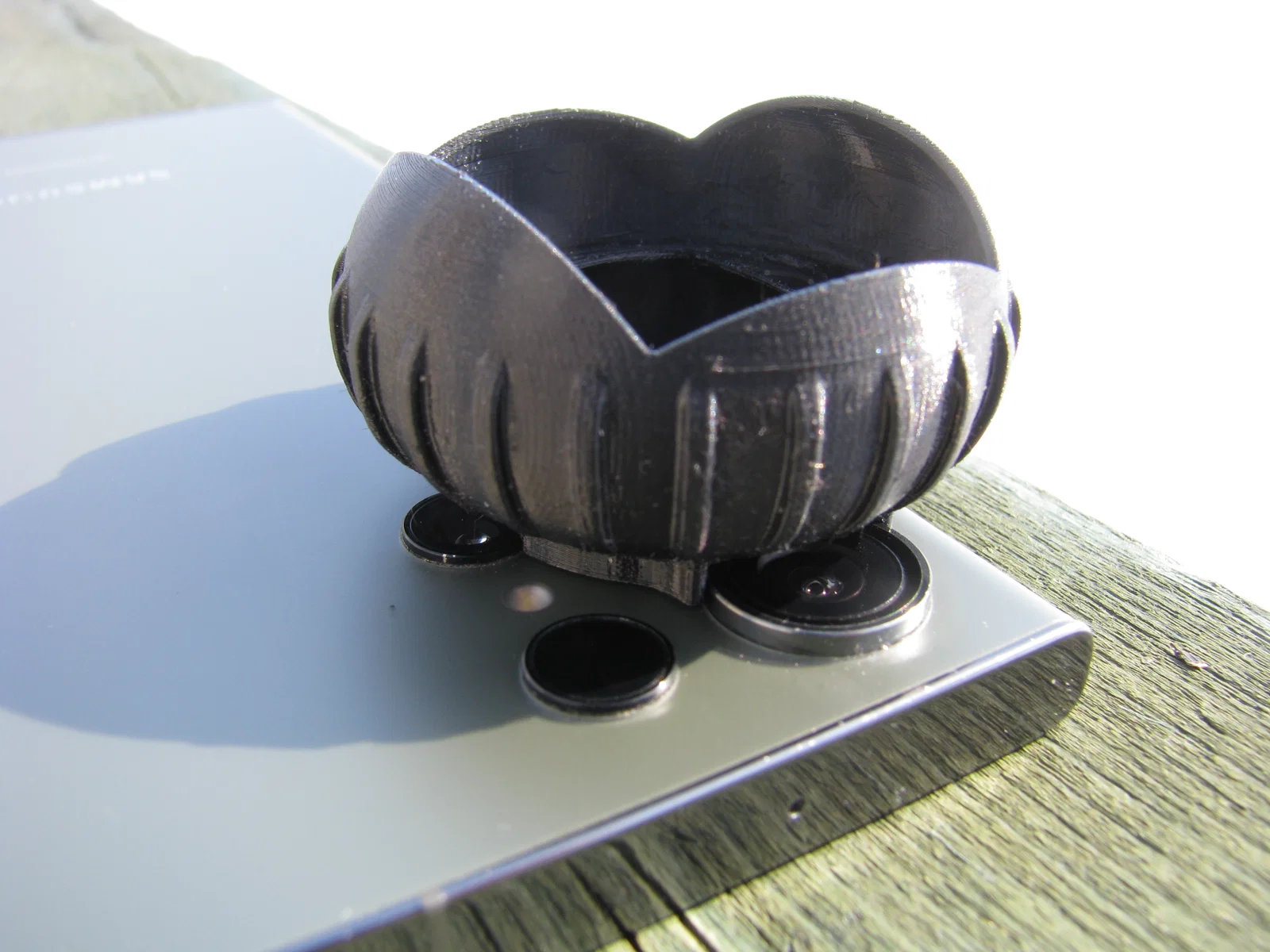

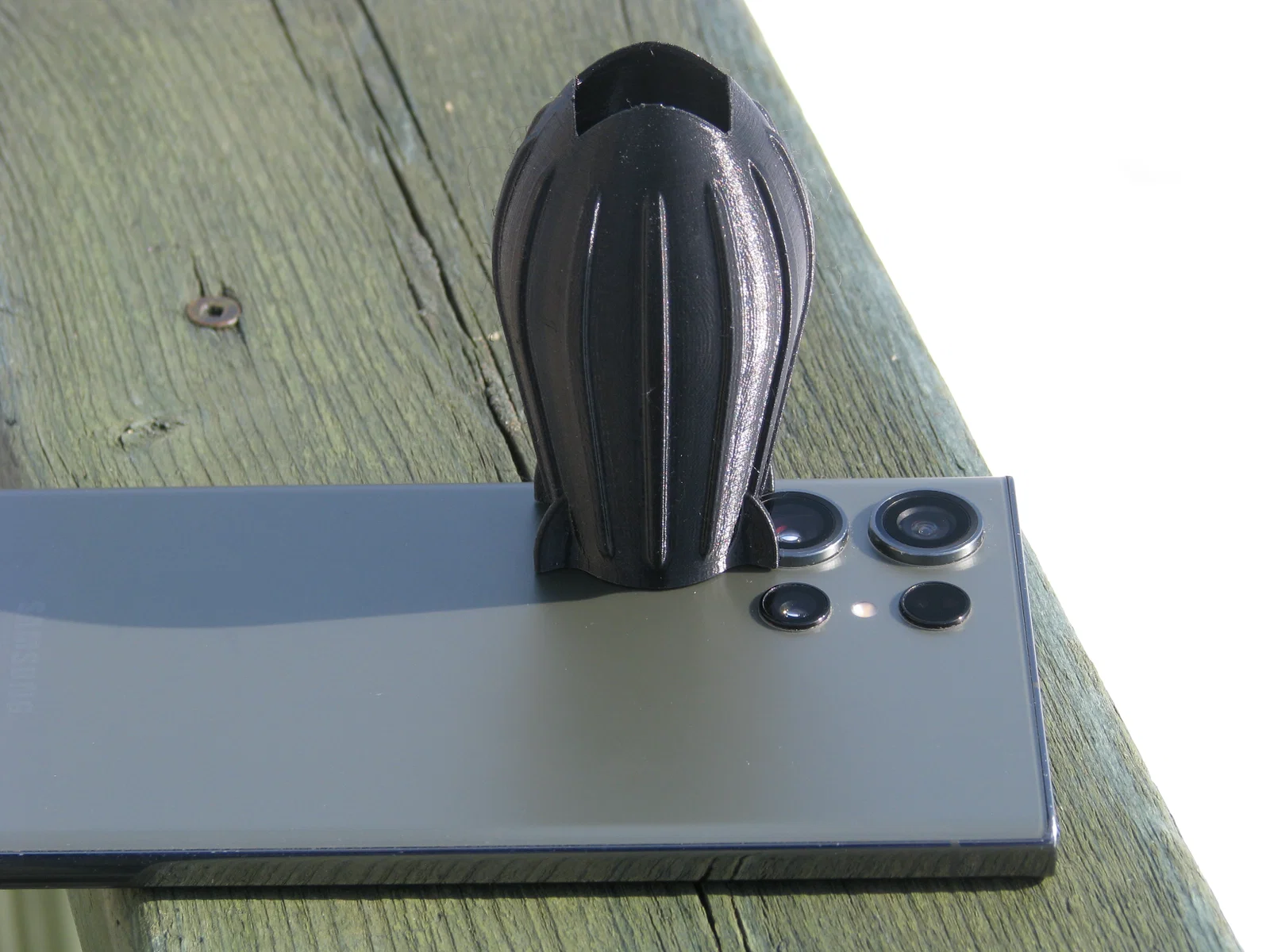

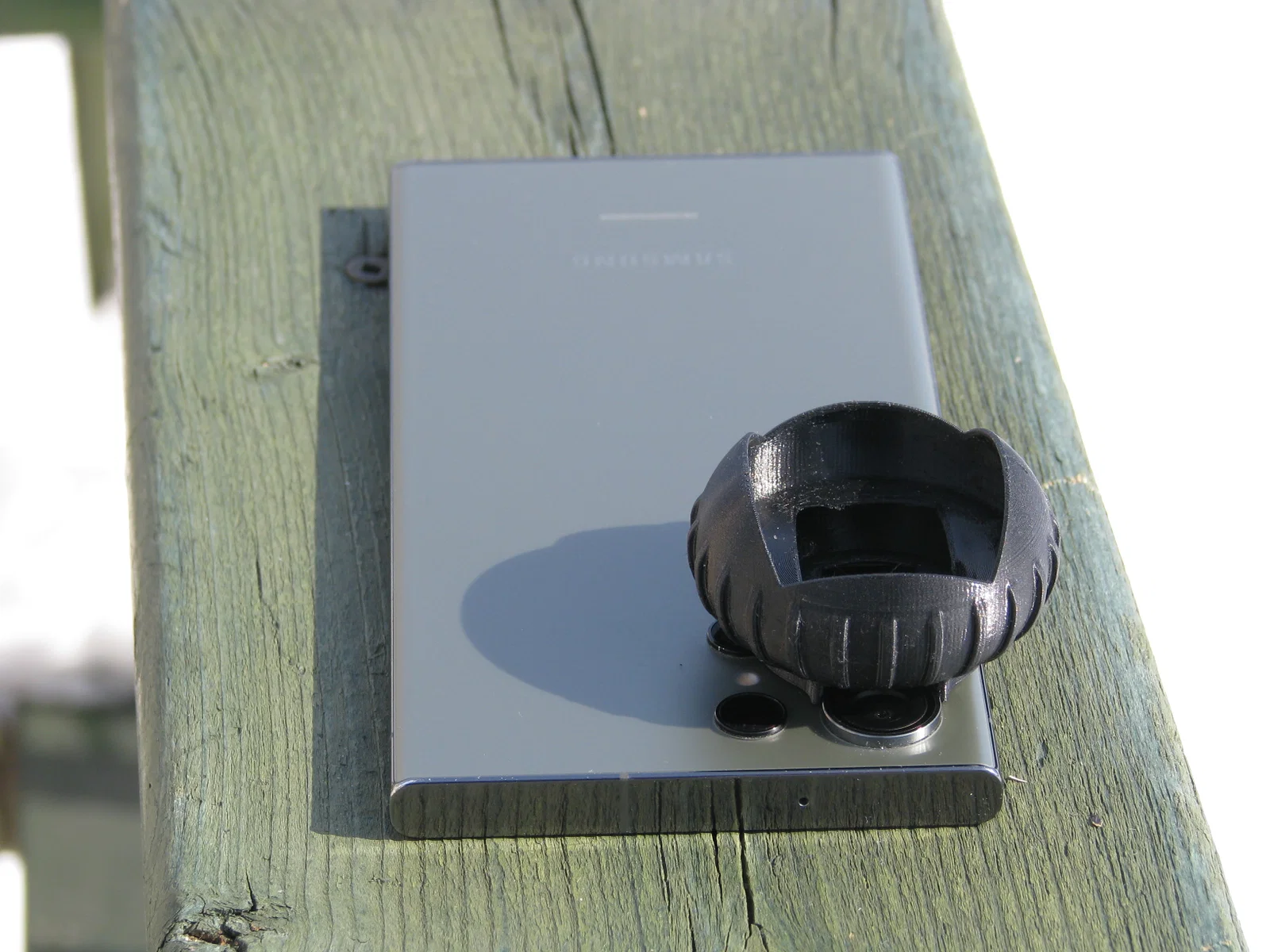

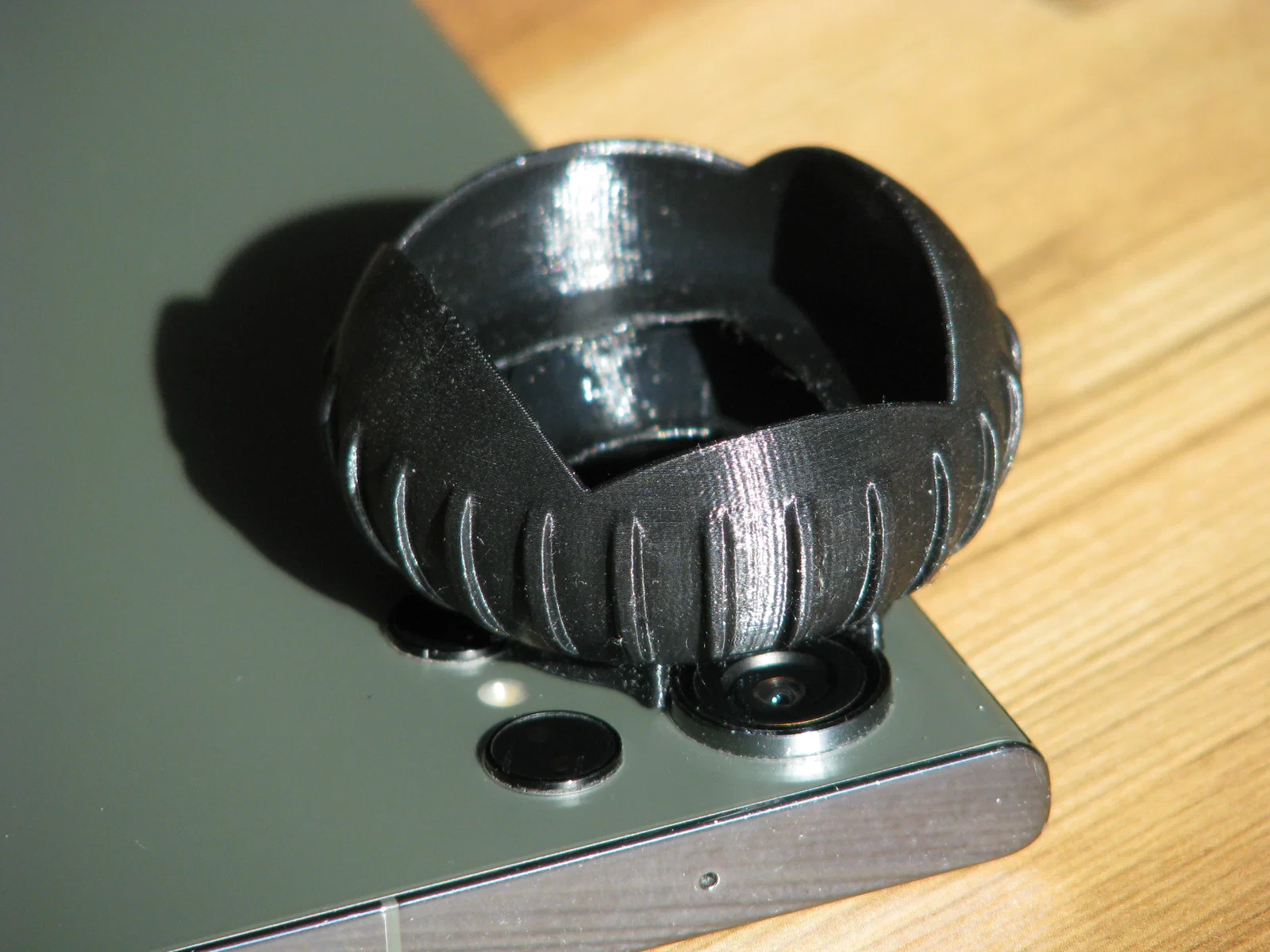

Thiết kế Lens Hood đa tầng

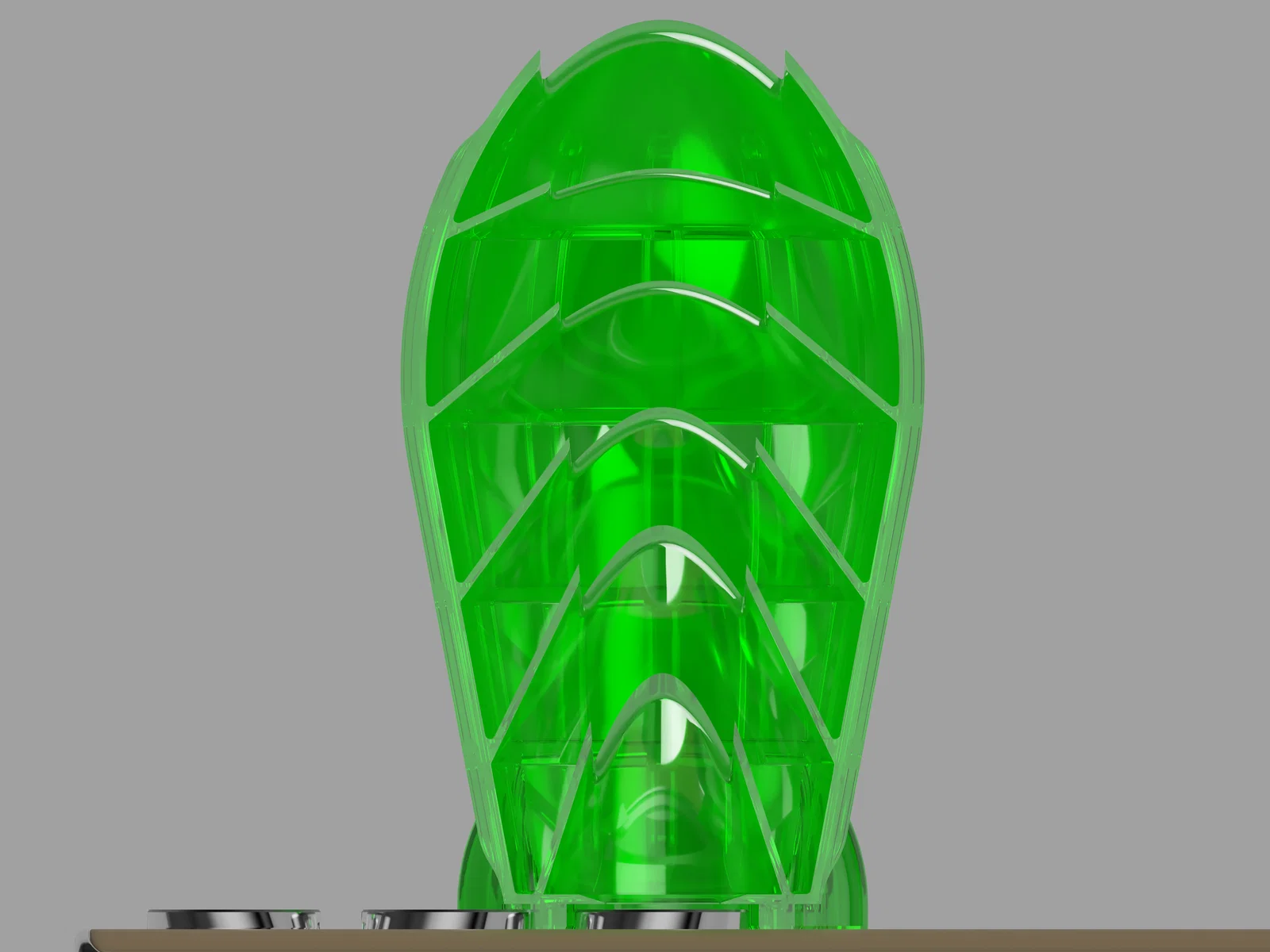

Máy in 3D của chúng ta không thể in ra bề mặt đen hấp thụ 99,9% ánh sáng như hood chuyên nghiệp, nhưng có thể đạt mức hơn 90%. Bằng cách sử dụng thiết kế đa tầng, ánh sáng lạc sẽ bị ép phải phản xạ nhiều lần trong lòng hood trước khi lọt vào cảm biến, hoặc bị hắt ngược ra ngoài.

Hình bên dưới minh họa cách ánh sáng phản xạ. Đường màu đỏ là thiết kế hood thông thường, còn các màu khác là cách ánh sáng phản xạ trong thiết kế đa tầng của mình.

So sánh

Hiệu quả của lens hood đa tầng rõ rệt nhất trên ống kính 10x, nhưng trên 3x và 1x vẫn có sự khác biệt. Dưới đây là một số ví dụ chụp từ 10x và 1x. Môi trường ánh sáng trong các ảnh này tệ hơn bình thường để làm nổi bật tác dụng của hood, nhưng hoàn toàn nằm trong các điều kiện chụp thực tế. Ống kính máy ảnh trong tất cả các hình đều sạch.

NHẤP VÀO HÌNH ĐỂ XEM CHẤT LƯỢNG CAO

So sánh chất lượng ảnh - App camera gốc (Chế độ Pro - Thông số giống hệt)

Android Camera không có Lens Hood - 10x 1/50 giây ISO 200

Android Camera có Lens Hood đa tầng - 10x 1/50 giây ISO 200

Android Camera không có Lens Hood - 1x 1/1600 giây ISO 50

Android Camera có Lens Hood đa tầng - 1x 1/1600 giây ISO 50

Android Camera không có Lens Hood - 10x 1/320 giây ISO 50

Android Camera có Lens Hood đa tầng - 10x 1/320 giây ISO 50

So sánh chất lượng ảnh - App camera gốc (Cài đặt phơi sáng tối ưu)

Android Camera không có Lens Hood - 10x 1/30 giây ISO 125

Android Camera có Lens Hood đa tầng - 10x 1/30 giây ISO 200

So sánh chất lượng ảnh - App ExpertRAW

ExpertRAW không có Lens Hood - 10x 1/60 giây ISO 200

ExpertRAW có Lens Hood đa tầng - 10x 1/60 giây ISO 320

ExpertRAW không có Lens Hood - 10x 1/320 giây ISO 50

ExpertRAW có Lens Hood đa tầng - 10x 1/320 giây ISO 50
