Miếng lót thiết kế riêng cho WaveShare Solar Power Manager và XIAO nRF52840 dùng trong hộp kỹ thuật 150x100x70mm. Giải pháp tiết kiệm, hiệu quả, không cần hàn nối pin.
Mô tả

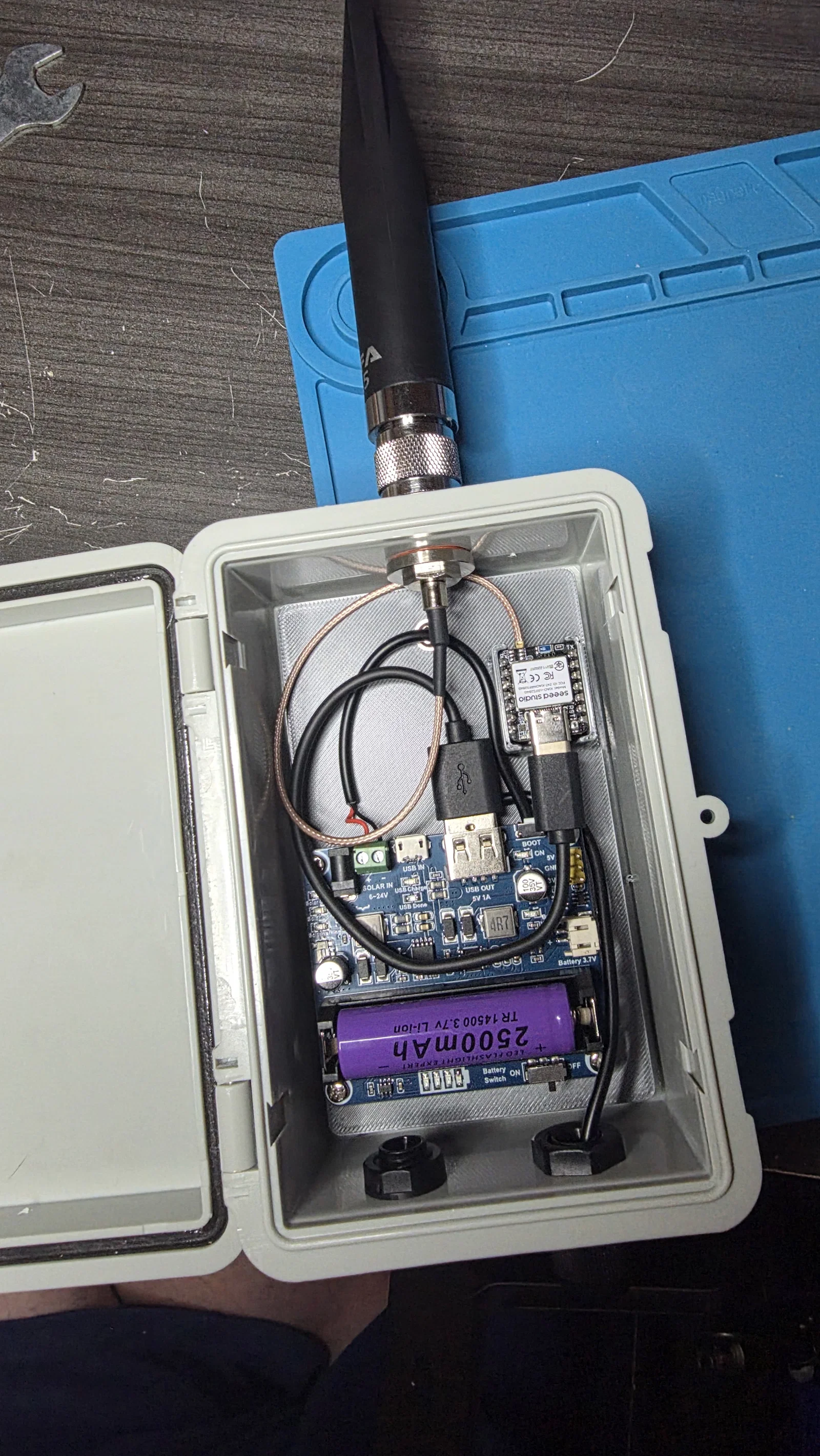

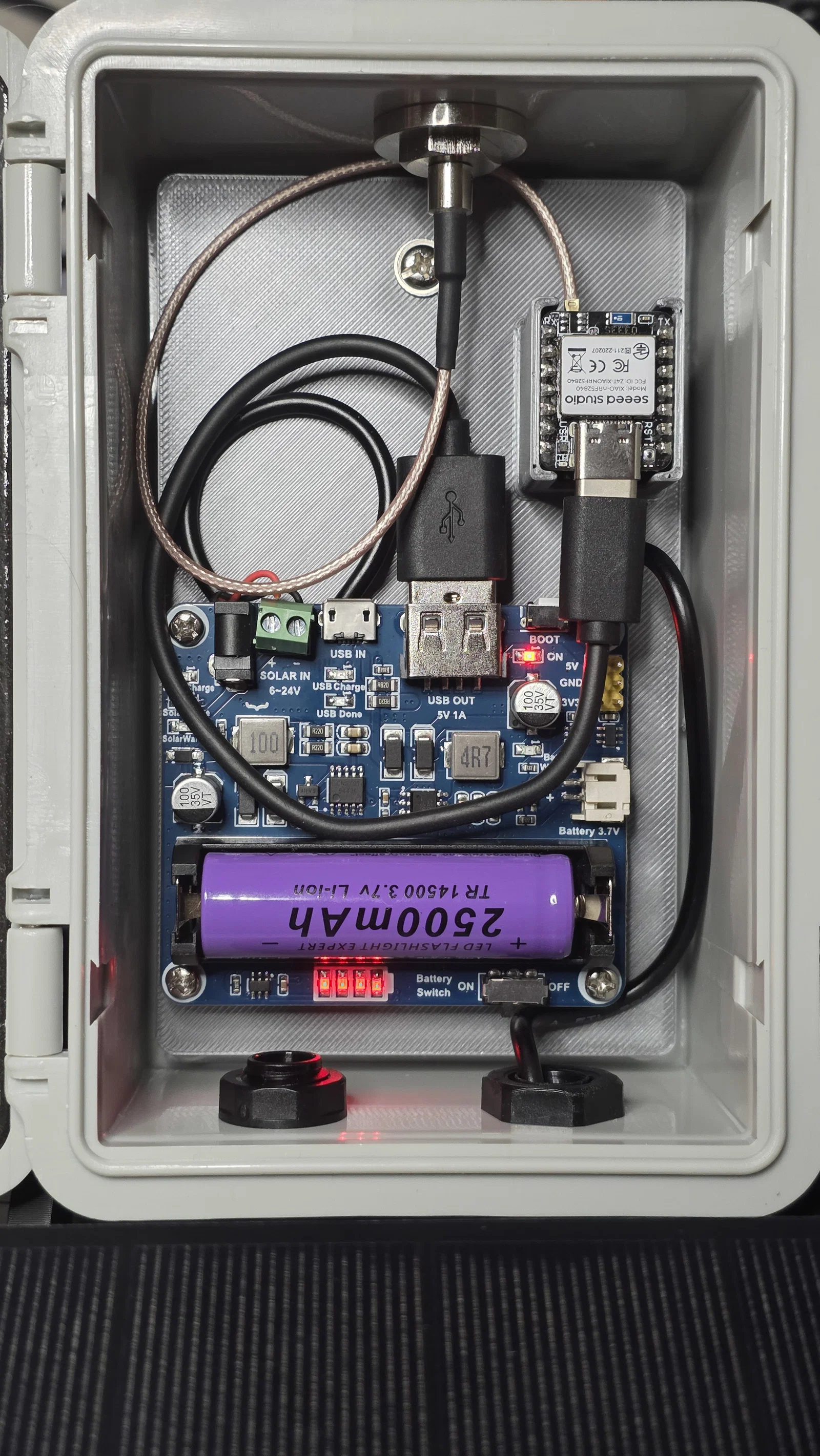

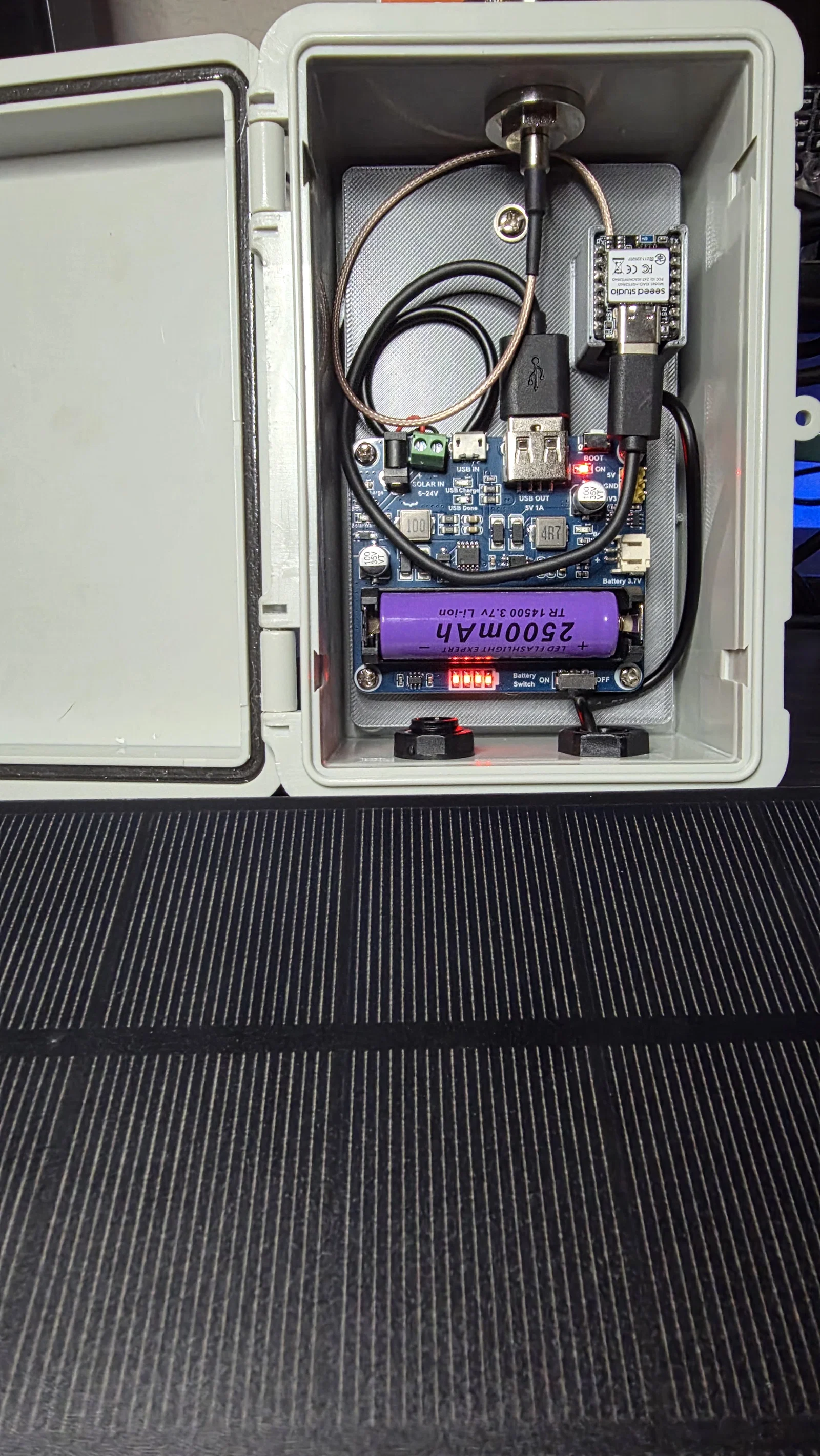

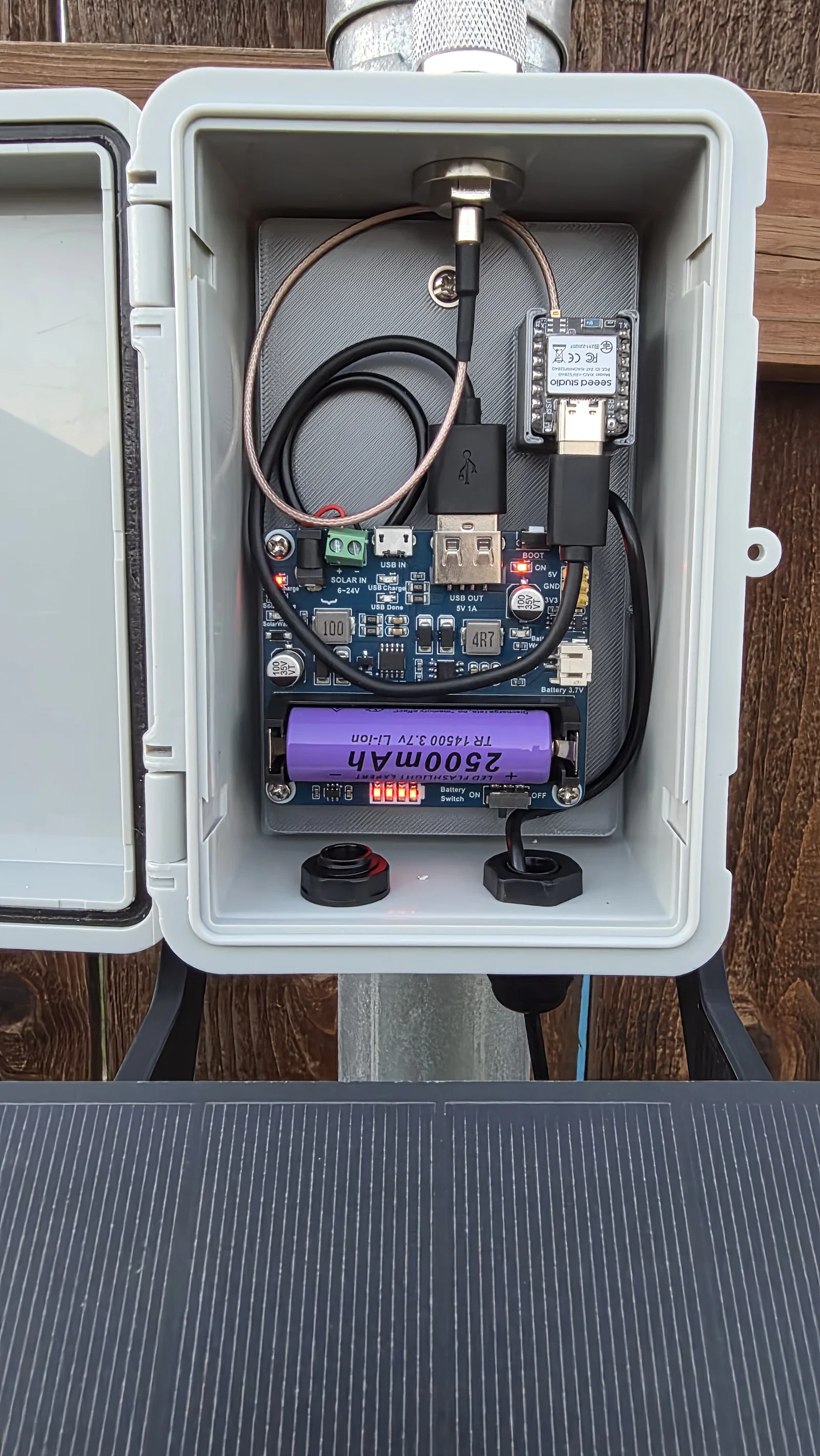

Miếng lót này được thiết kế riêng cho module WaveShare Solar Power Manager (sử dụng pin 14500) và bộ XIAO nRF52840 & Wio-SX1262 Kit, dùng cho loại hộp kỹ thuật (junction box) có kích thước 150mm x 100mm x 70mm. Khá bất ngờ là viên pin 14500 phối hợp cực kỳ hiệu quả với chip nRF52840, nó vẫn duy trì mức pin trên 70% suốt cả đêm. Mình đã tận dụng cổng xuất USB A từ WaveShare sang cổng nhập USB C trên XIAO, nên không cần phải hàn thêm đầu nối pin gì cả.
Thiết bị cần dùng
- WaveShare Solar Power Manager Module
- XIAO nRF52840 & Wio-SX1262 Kit
- Pin 3.7V 14500
- Junction Box - 150mm x 100mm x 70mm

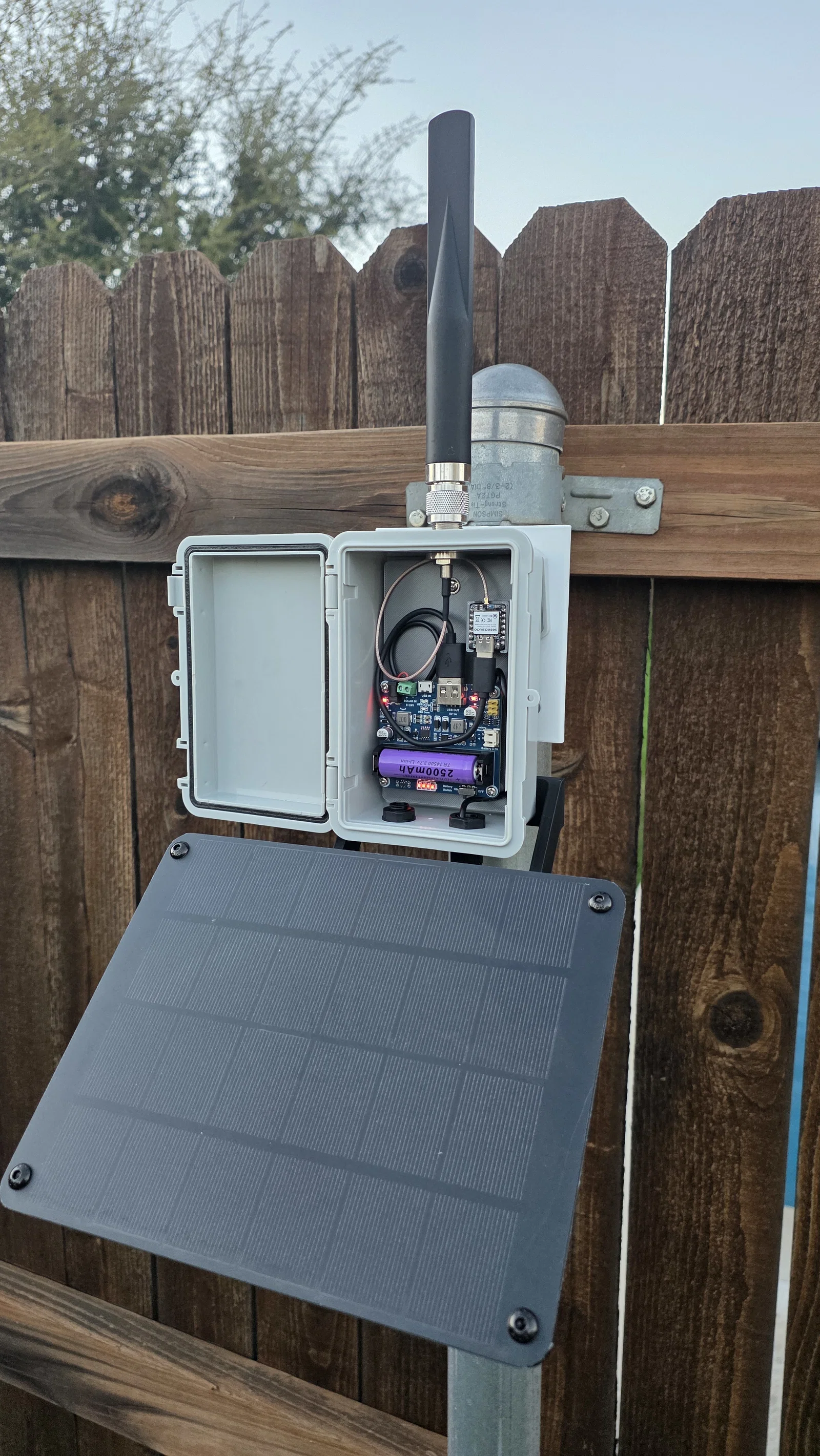

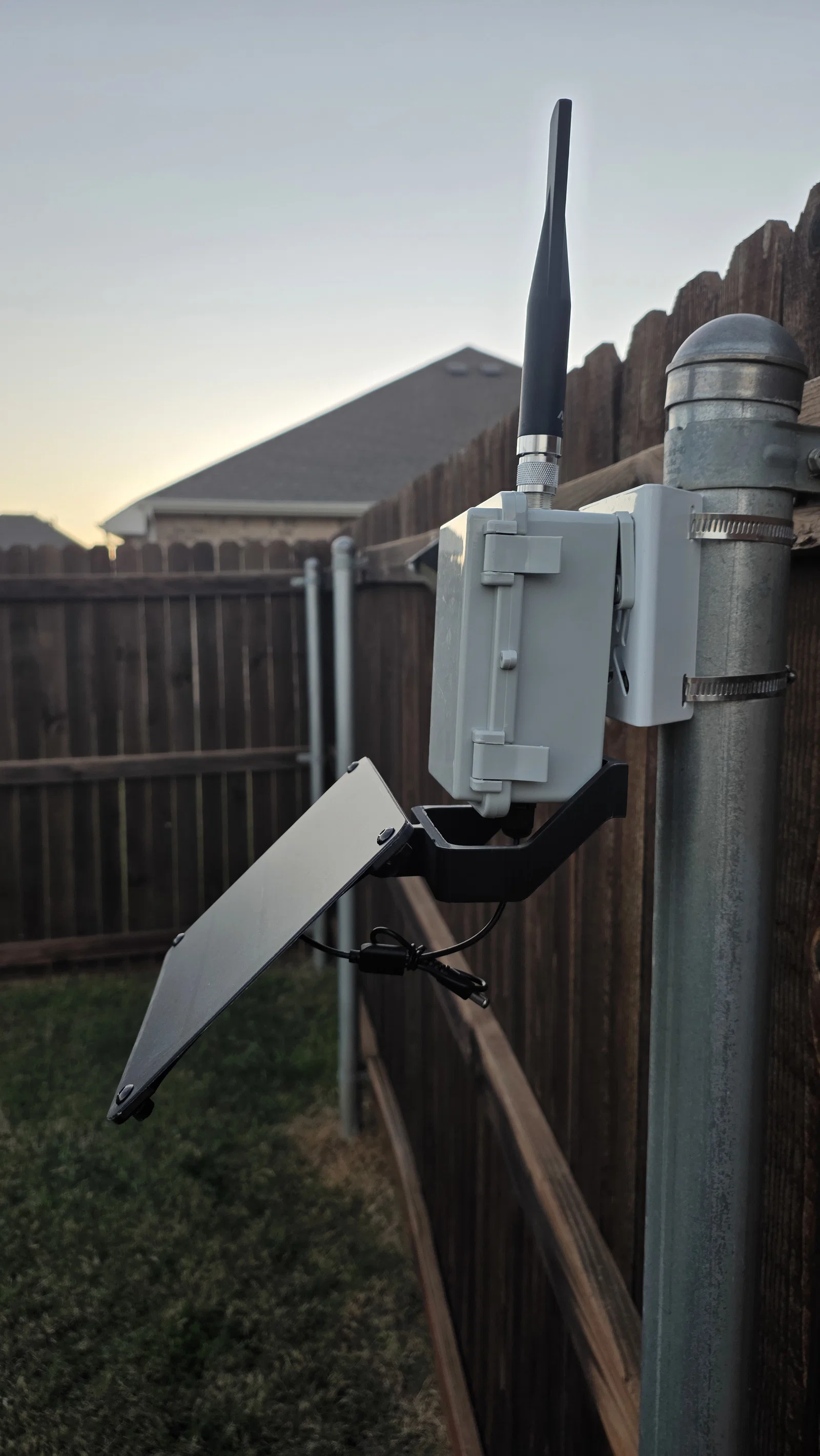

Các bạn có thể tìm thấy giá đỡ tấm pin năng lượng mặt trời và khung gắn hộp của mình tại đây:
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
