Lộ trình nâng cấp cho Monoprice Delta

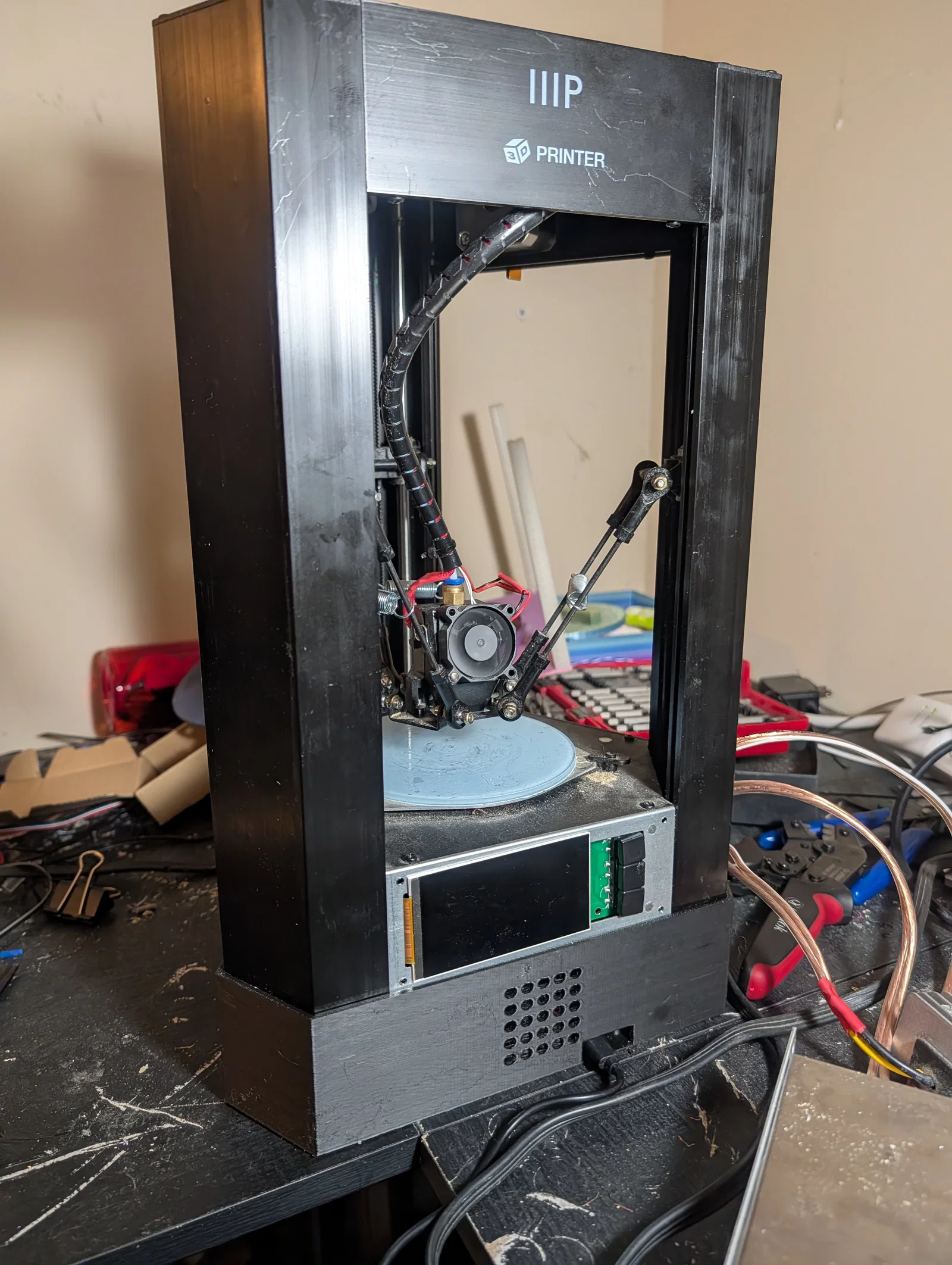

Cập nhật ngày 3 tháng 4 năm 2026 - Máy in đang hoạt động tốt trên phần đế. Mình đang chuẩn bị thêm hình ảnh về cách đi dây.

Lưu ý: Dự án này vẫn đang trong quá trình hoàn thiện. Các mẫu thiết kế có thể thay đổi nhưng mình rất mong nhận được phản hồi của mọi người, cũng như các gợi ý về loại mainboard khác. Cái board mình đang dùng chỉ là do sẵn có, thực sự là hơi thừa thãi so với máy in này. Mọi người nhớ theo dõi các bản cập nhật nhé.

Tổng quan

Monoprice Delta là một chiếc máy in rất thú vị. Đáng tiếc là mainboard và bộ nguồn đi kèm chưa thực sự ngon. Dự án này nhằm mục đích cung cấp một lộ trình nâng cấp để giữ lại những điểm hay ho của dòng máy Delta nhỏ gọn này, đồng thời cải tiến các linh kiện chính và mở ra khả năng in tốt hơn với các loại nhựa khác ngoài PLA.

HÃY CẨN TRỌNG KHI THỰC HIỆN!! BẠN PHẢI TỰ CHỊU TRÁCH NHIỆM VỚI VIỆC NÀY. ĐỪNG TIN TƯỞNG MỘT CÁCH MÙ QUÁNG VÀO CẤU HÌNH KLIPPER CỦA MÌNH.

Các quyết định thiết kế của mình dựa trên nhu cầu cá nhân. Mọi người cứ thoải mái tùy biến nhé. Mình rất muốn biết bạn đã làm gì với nó!

Mục tiêu của mình

Có rất nhiều thứ mình thích ở chiếc máy này:

• Nó làm nóng RẤT NHANH
• Nó không làm nóng văn phòng của mình như mấy máy in khổ lớn
• Dễ dàng làm hộp che (enclosure) và làm nóng buồng in
• Mức tiêu thụ điện khá thấp
• Máy chạy êm

Liệu nó có phải là "quái vật tốc độ" không? Không, nhưng nó cũng không chậm đến mức không dùng được. Dù sao thì khổ in cũng chỉ 120mm đường kính x 120mm chiều cao thôi nên không cần phải nhanh như chớp.

Linh kiện

Những thứ bạn cần:

• 500G nhựa PLA
• BTT Octopus v1.1
• Bộ nguồn 24V
• Nhôm nhiệt 24V cho hotend MK3
• Đầu nối Dupont và kìm bấm
• Bộ chuyển đổi nguồn buck 12V cho bàn nhiệt. Mình chọn loại 30A cho chắc ăn. Mình dự định đo lại dòng điện để chọn loại phù hợp hơn.
• Một chiếc máy tính mini để chạy Klipper
• Màn hình LCD và nút bấm cũ sẽ không còn hoạt động. Mình đang tìm giải pháp, nhưng KlipperScreen cung cấp vài lựa chọn đơn giản.
• Quạt 4010 24V hoặc 12V tùy loại bạn có. Octopus hỗ trợ cả hai.

Lưu ý: Là cộng tác viên của Amazon, mình có thể nhận được hoa hồng từ các sản phẩm mua qua link trong mô tả.

Đấu dây

Cần đấu lại dây một chút, nhưng thay đổi khá đơn giản:

• Động cơ bước (Stepper Motors): Trường hợp của mình thì cắm trực tiếp vào board là xong, không cần sửa gì.
• Cảm biến hành trình quang học (Optical end stops): Ngoài việc nối dài một dây và bấm lại đầu nối, chúng cắm thẳng vào board. Bạn có thể cần xác định sơ đồ dây dựa trên phiên bản của mình. Mình khuyên bạn nên tháo thử một cái ra để kiểm tra. Mình nghe nói màu dây ở các máy có thể khác nhau và đúng thật, màu dây mình gặp không theo quy luật nào cả.
• Công tắc bàn in: Tất cả đấu song song vào một đầu vào trên board và bấm lại đầu Dupont. Theo trải nghiệm của mình, loại này hoạt động rất tốt cho việc cân chỉnh Delta. Mình từng định thử cái khác nhưng thấy không cần thiết.
• Hot end: Hot end gốc chạy 12V, điều này ổn, nhưng Octopus chỉ hỗ trợ đầu nhiệt 24V, và thật lòng thì đó cũng là một nâng cấp đáng giá.
• Bàn nhiệt: Vẫn dùng loại 12V. Bạn có thể cấp 12V theo cách nào tùy thích. Mình dùng bộ chuyển đổi buck 12V kèm nguồn 24V.
• Cảm biến nhiệt (Thermocouples): Cắm trực tiếp vào board không vấn đề gì.
• Quạt 4010 có thể lắp vào lưới tản nhiệt trước hoặc sau đế in. Dùng ốc M3 để cố định.

Có thể bạn cần có hoặc tự làm dây nối dài Dupont. Mình đã làm dây nối dài 4 inch cho tất cả các đầu nối vào mainboard, giúp việc mở ra đóng vào máy in dễ dàng hơn nhiều. Ngoài ra, một số dây có thể bị ngắn. Đây là số lượng dây cần thiết:

• 4x - Dây nối dài 4 pin cho động cơ bước
• 4x - Dây nối dài 3 pin cho cảm biến hành trình và công tắc bàn in
• 4x - Dây nối dài 2 pin cho cảm biến nhiệt, quạt làm mát hotend và quạt case
