Chốt Đỡ Kệ Tủ Bếp Tự Khóa (Self Locking Shelf Support Peg)

Một trong những cái kệ trong tủ bếp của mình bị lung lay do mấy cái chốt đỡ bị gãy. Mình có tìm thấy loại thay thế trên mạng (thấy có mã số 4732358 trên đó) nhưng mình muốn thử tự in xem sao. Hóa ra là in được và chúng hoạt động rất tốt! Mấy cái chốt mua sẵn trên mạng thì rẻ nếu mua số lượng lớn, nhưng nếu bạn muốn sửa ngay lập tức thì đây là giải pháp thay thế tuyệt vời. Mình thậm chí còn có một bịch chốt mua sẵn mà vẫn lười chưa thèm thay, vì chốt mình tự in... dùng ngon quá rồi. :)

Chất liệu: PLA Mình đã thử nghiệm với cả PLA+ và PETG, kết quả là bản in bằng PLA+ hoạt động tốt hơn, vì độ dẻo của PETG lại làm giảm hiệu quả trong trường hợp này.

Thông số in: Layer Height: .2mm Perimeters / Walls: 5 lớp Top Layers: 5 lớp Bottom Layers: 5 lớp Infill: 25%

Các thông số này giúp tăng tối đa số lượng tường bao để tăng độ chắc chắn cho bản in vì chi tiết này khá nhỏ.

Hướng đặt vật thể: Đây là phần đau đầu nhất... chi tiết này không dễ in chút nào, nhưng mình đã chốt phương án đặt phần chốt hướng xuống bàn in và sử dụng tree supports loại mảnh. Chỉ cần bạn căn chỉnh support chuẩn là sẽ không gặp vấn đề gì. Có thể đặt nằm ngang cũng ổn, nhưng mình sợ làm vậy sẽ khó gỡ support ở mấy cái ngàm khóa. Nếu bạn thử cách đó thì nhớ cho mình biết kết quả nhé!

Như thường lệ, mình có đính kèm file STEP và STL để những bạn giỏi thiết kế hơn có thể cải tiến thêm. Hy vọng mẫu này giúp ích được cho mọi người!

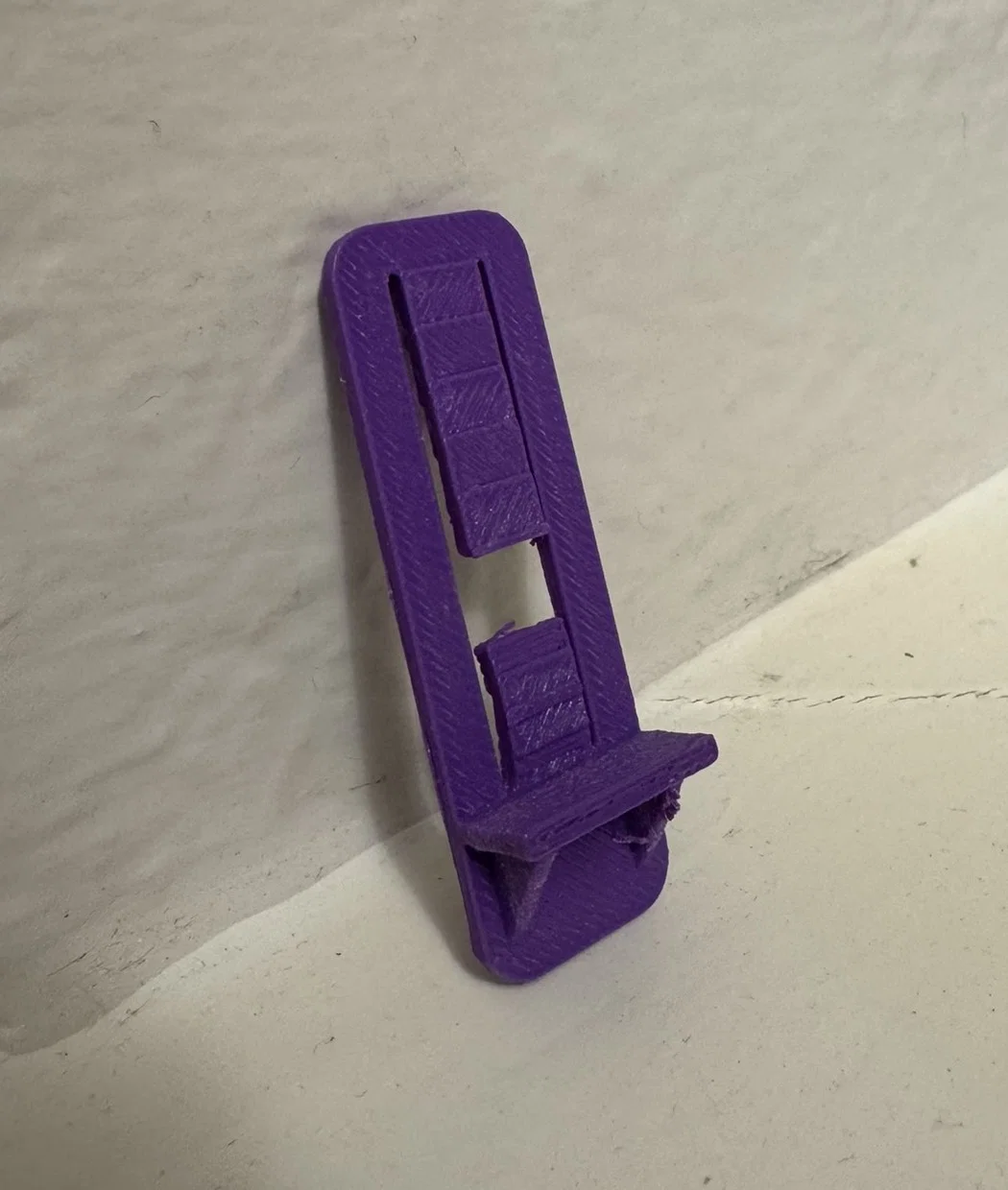

LƯU Ý: Phần chi tiết trong ảnh là từ bản mẫu trước đó, còn file STL đã tải lên có phần kệ dài hơn và góc độ của cơ chế khóa đã được tối ưu hơn.
