Giá đỡ tấm pin năng lượng mặt trời & Hộp kỹ thuật - Meshtastic / MeshCore

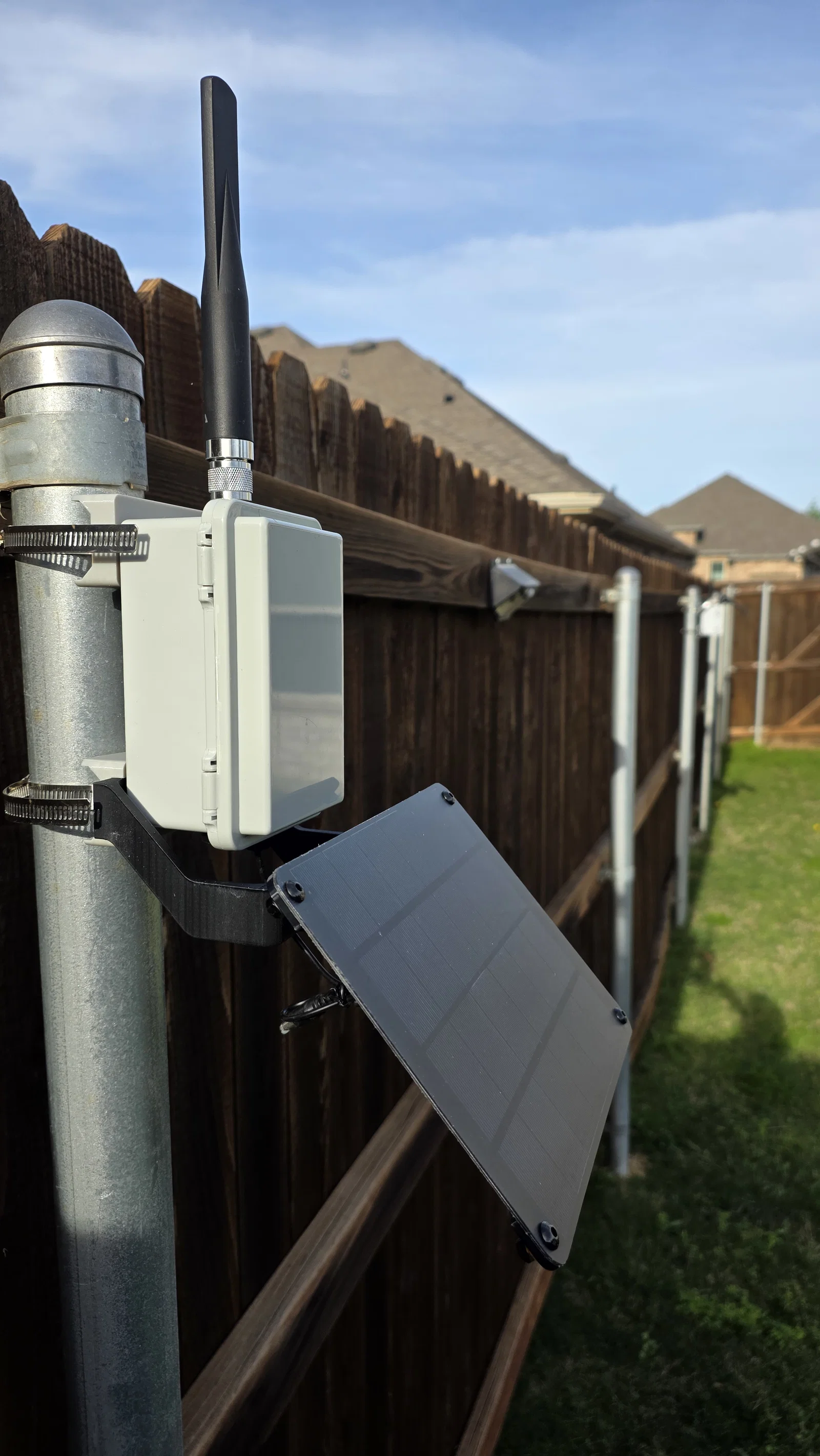

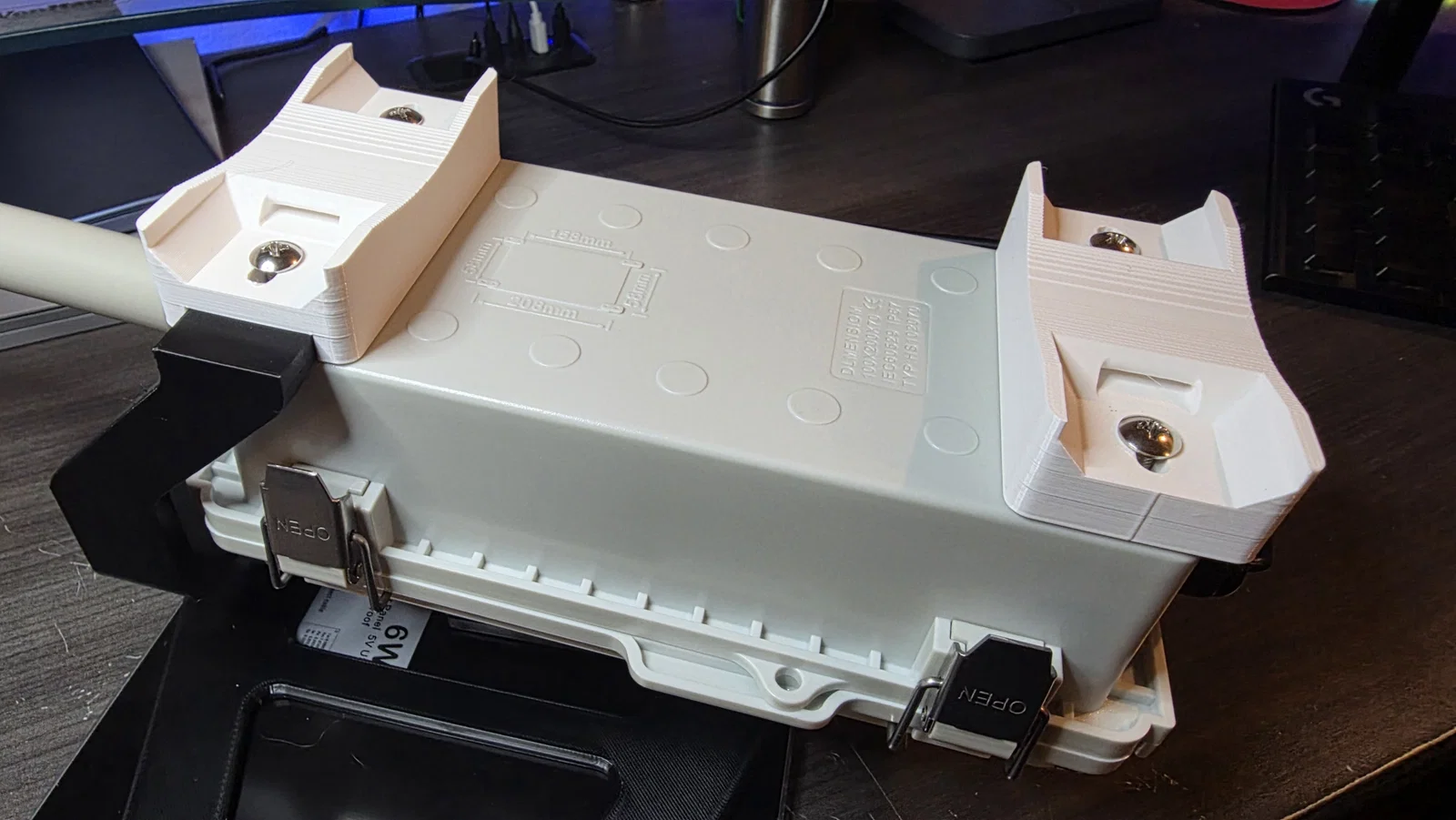

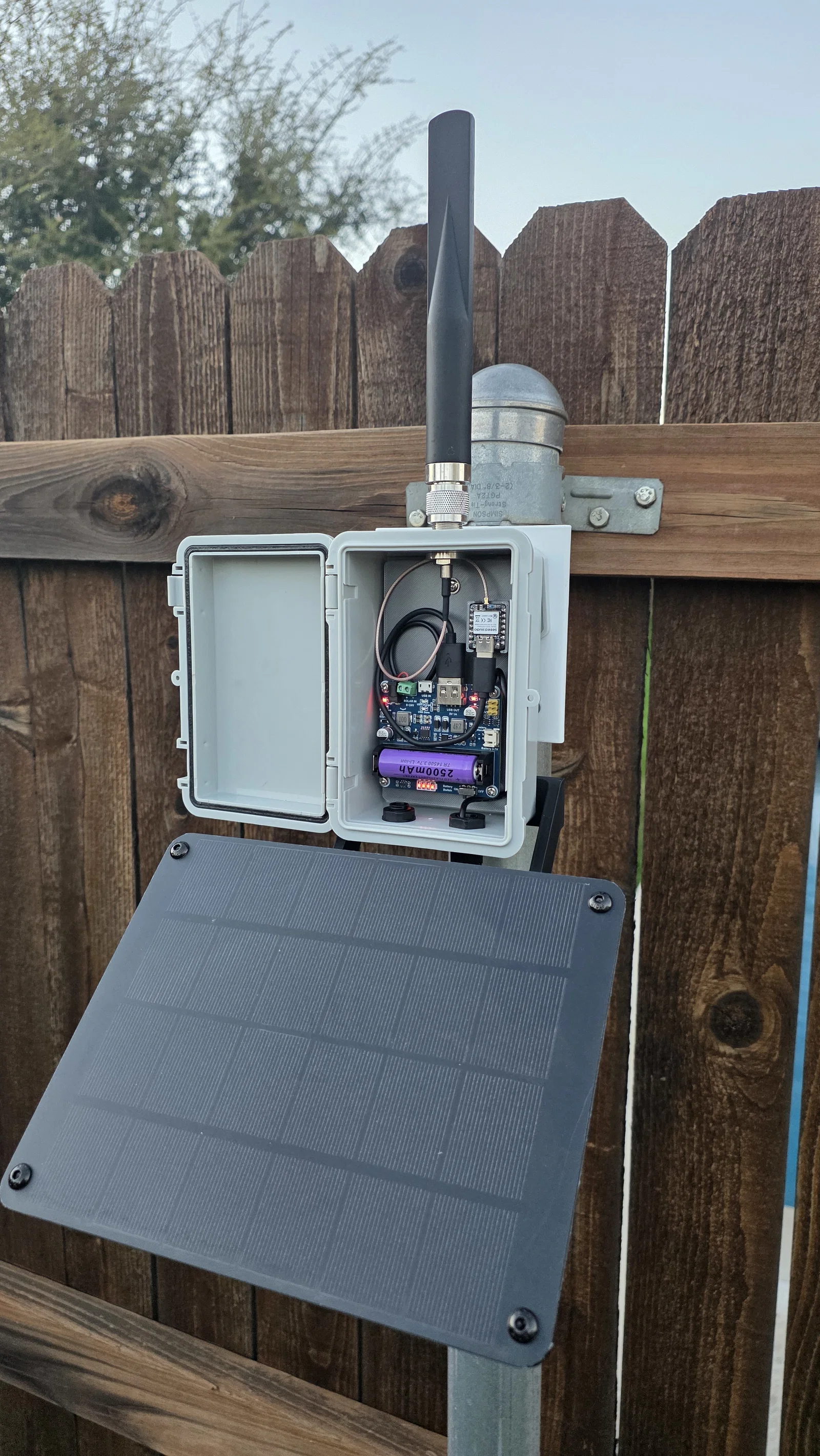

Mình thiết kế bộ giá đỡ này trong quá trình tự làm các trạm năng lượng mặt trời (solar-powered nodes) và muốn tránh việc phải khoan thêm lỗ vào hộp kỹ thuật (junction box). Mẫu này mang lại sự linh hoạt cho nhiều kích thước hộp khác nhau (xem thông số bên dưới) và cho phép bạn gắn tấm pin năng lượng mặt trời vào mặt sau của hộp. Ban đầu mình làm cho tấm pin SoShine nhưng nó cũng vừa với tấm FlexSolar.

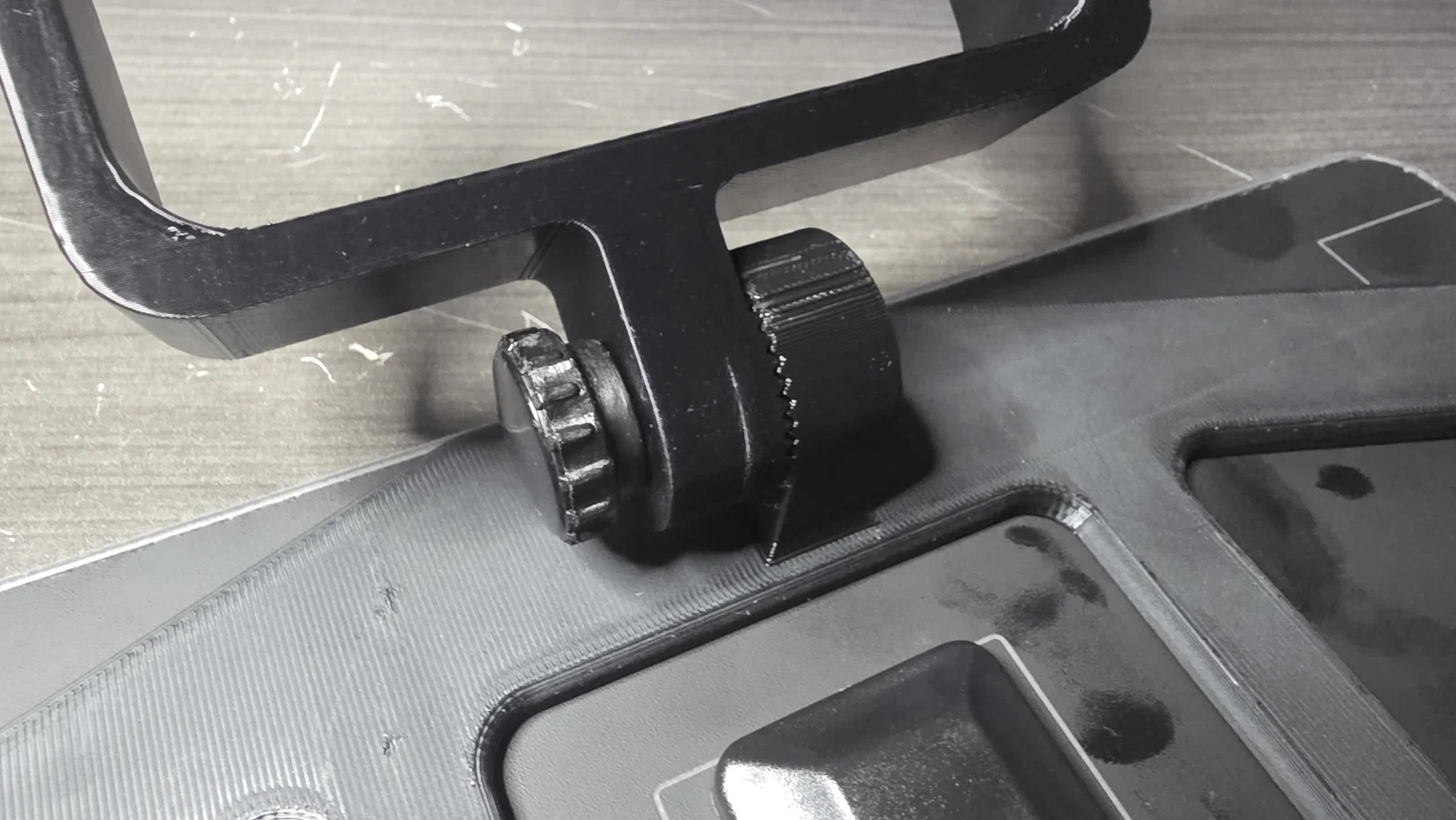

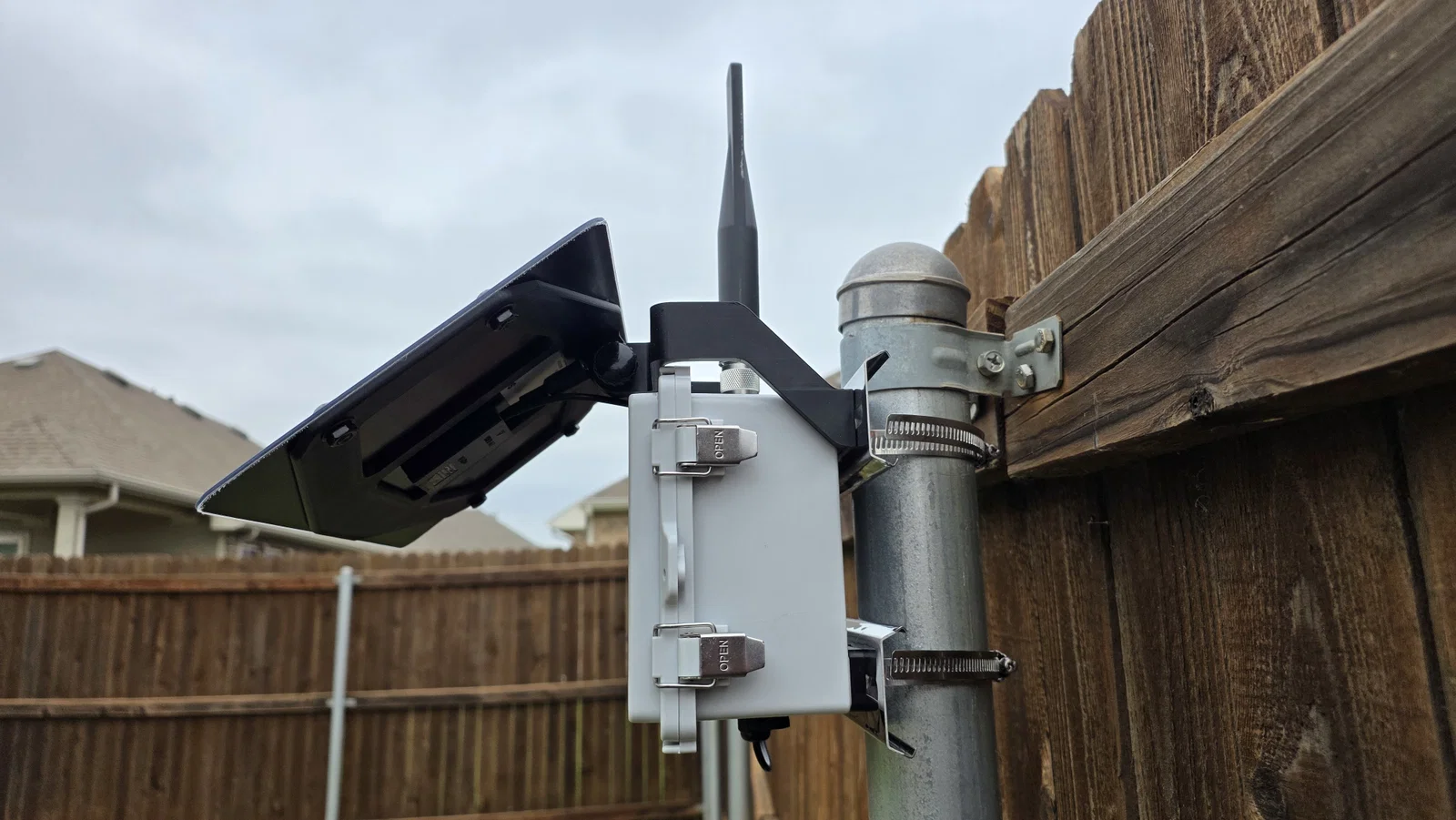

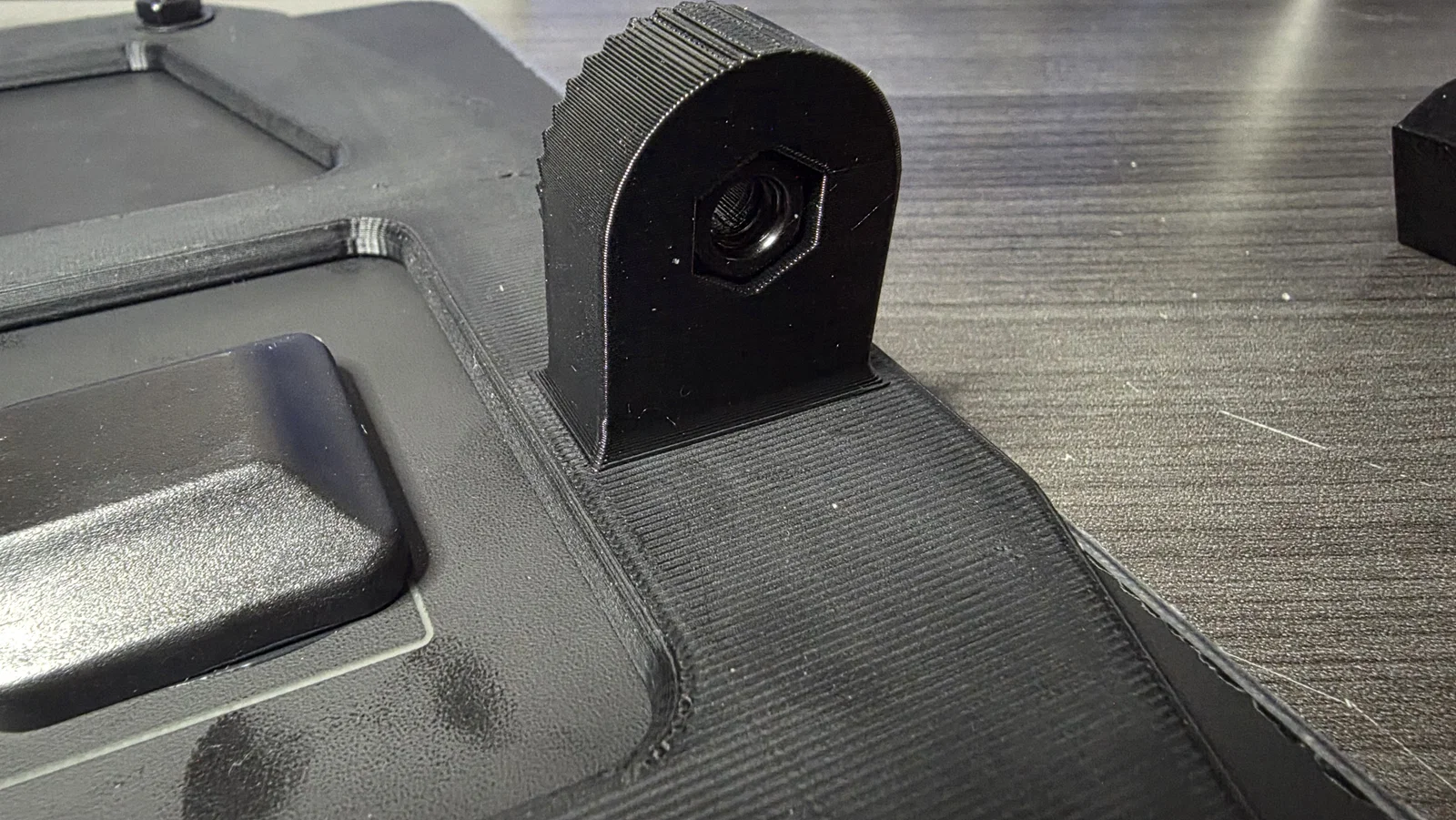

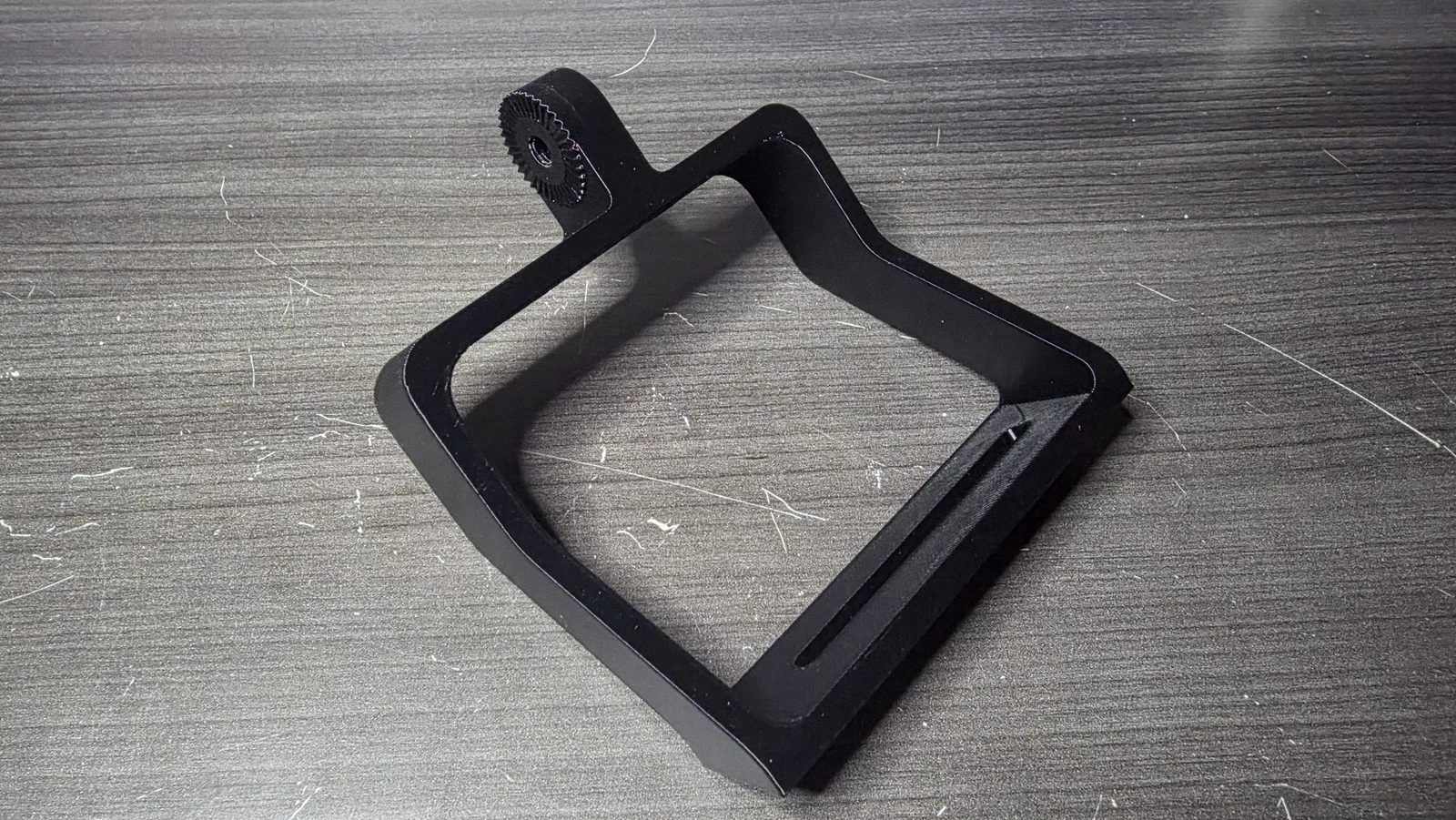

Khớp nối (hirth joint) giữa giá đỡ tấm pin và giá gắn hộp cho phép bạn khóa ở một góc nghiêng tùy chỉnh để tối ưu hóa khả năng đón nắng.

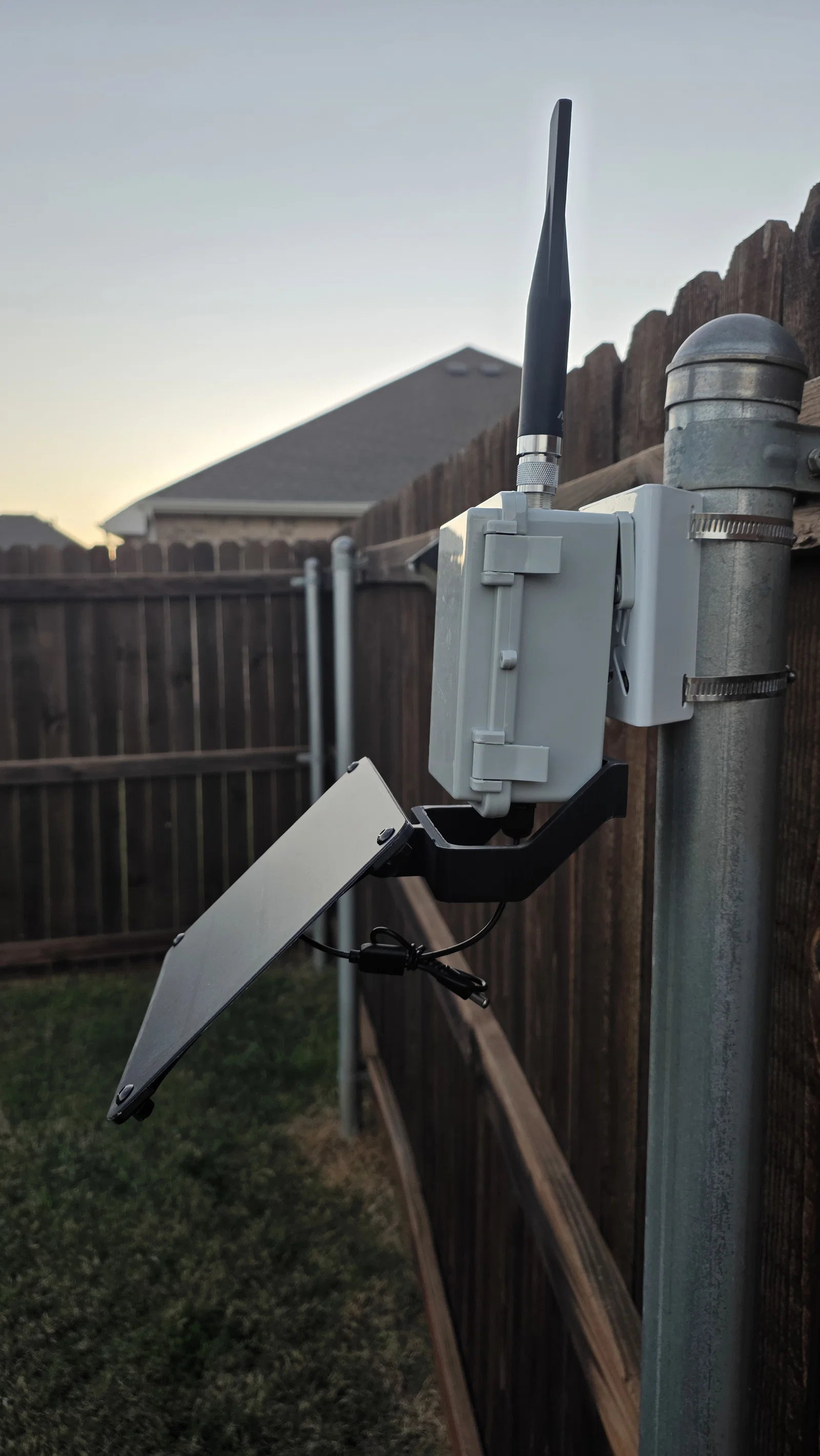

Cập nhật: Đã thêm cấu hình cho các tấm pin năng lượng mặt trời KBT và các bộ giá treo cột [có thể in 3D] tương thích với các hộp kỹ thuật rộng 150mm và 100mm.

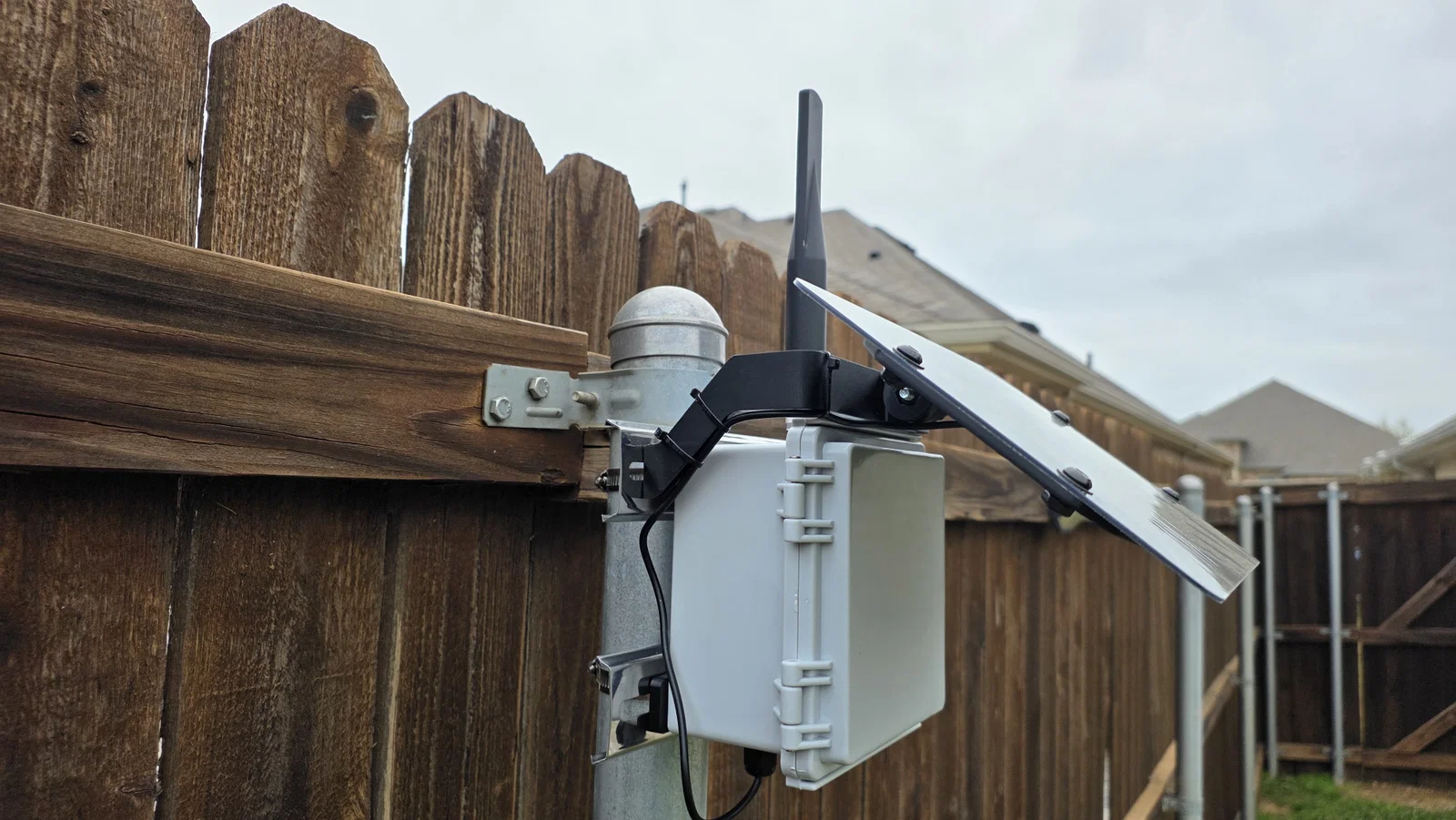

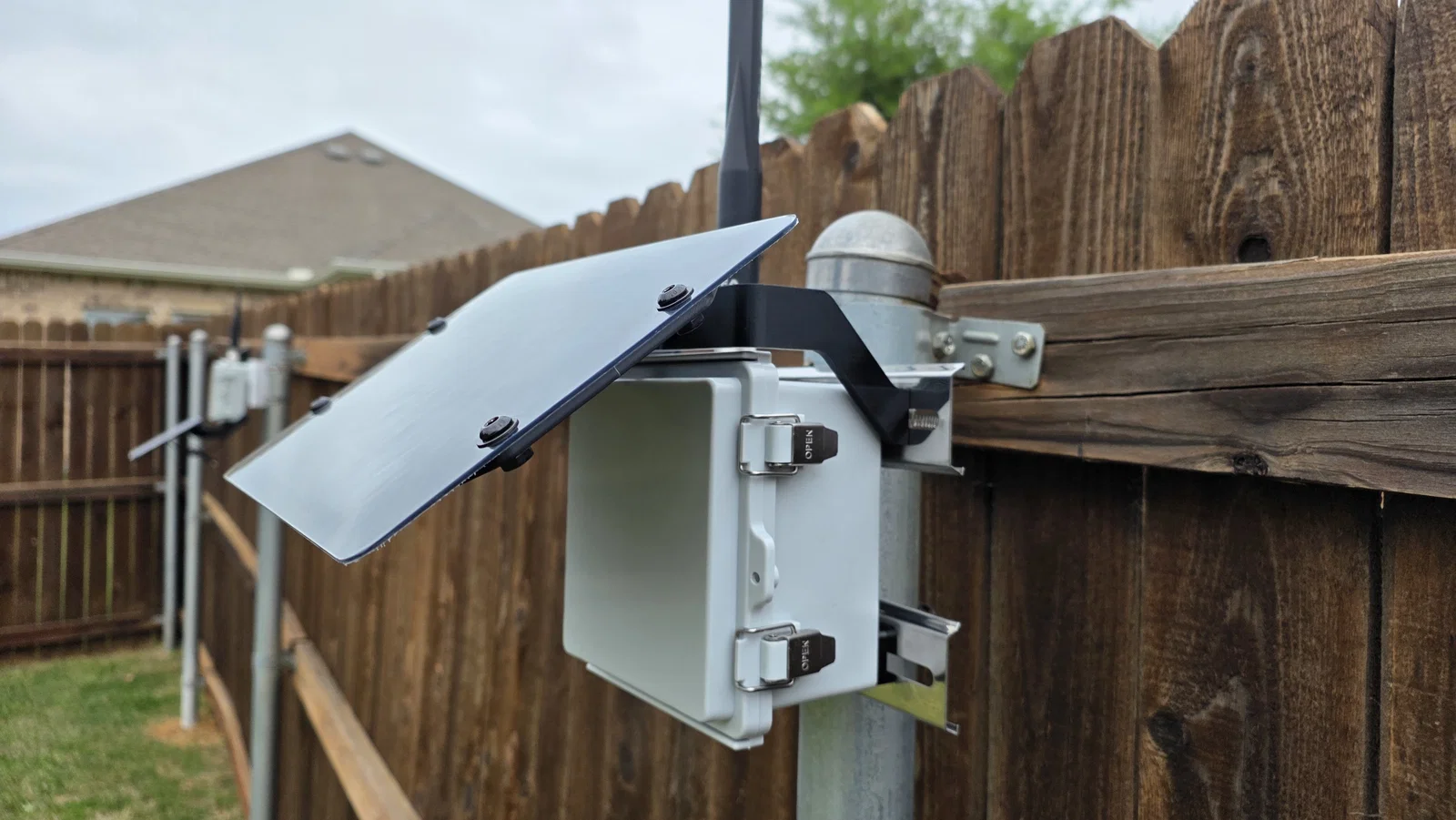

Để thay đổi hướng lắp đặt, bạn có thể dùng 'Top Mount Solar Panel Bracket' để gắn tấm pin từ phía trên, hoặc 'Bottom Mount Solar Panel Bracket' nếu muốn đặt ở vị trí thấp hơn.

Thiết bị sử dụng

Tấm pin năng lượng mặt trời

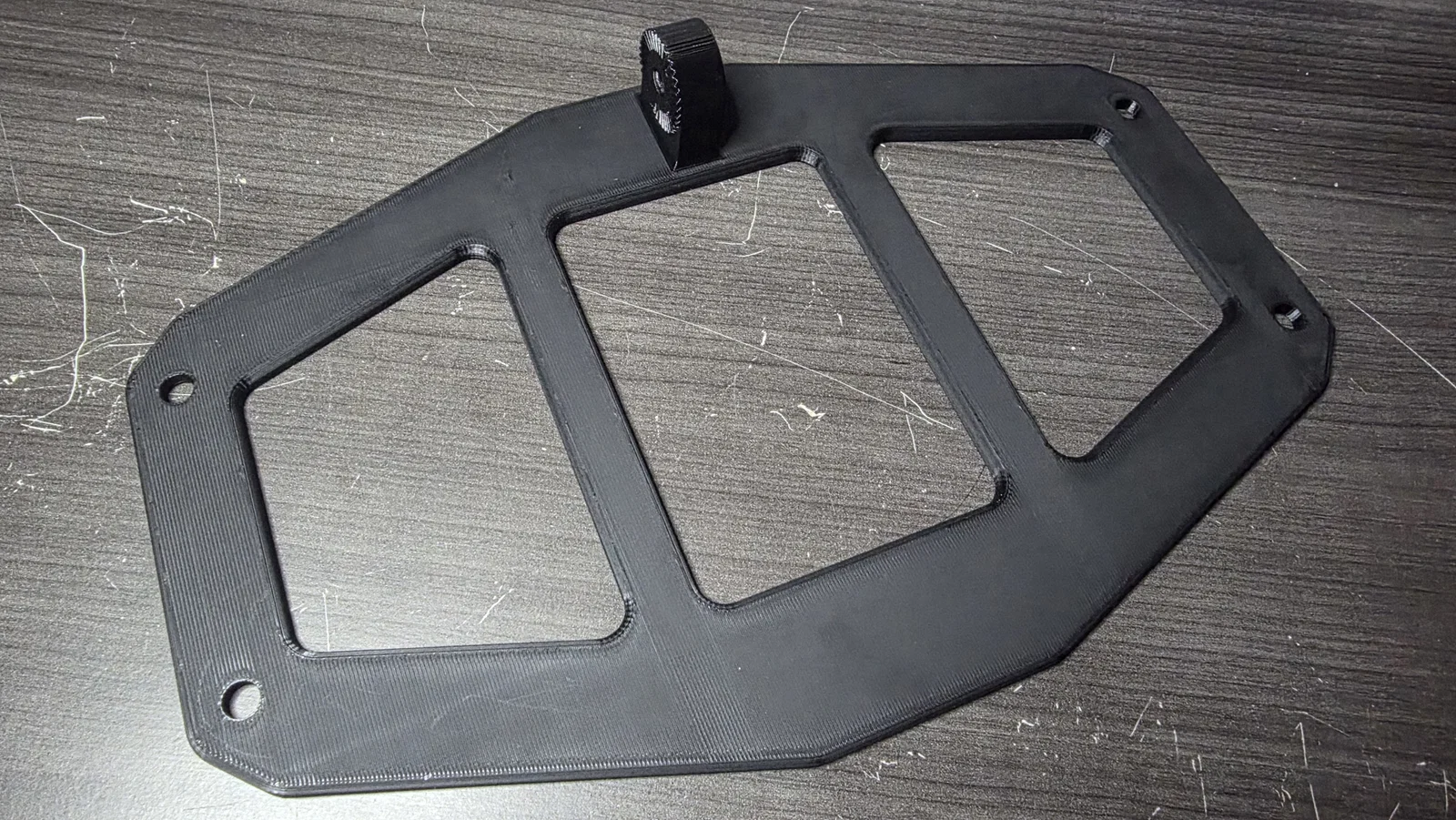

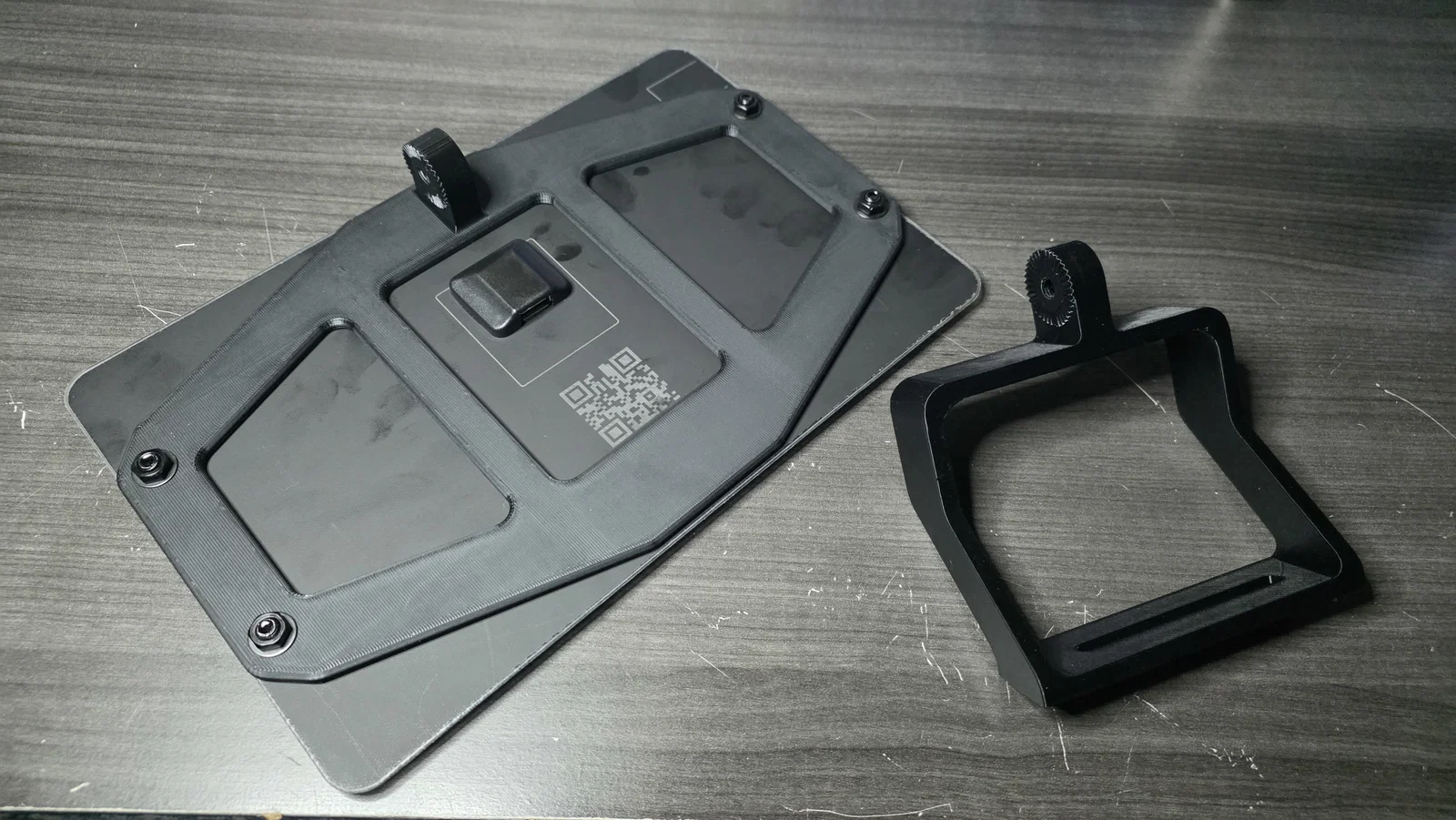

Phần cứng Tấm pin vào giá đỡ

Phần cứng Giá đỡ tấm pin vào giá gắn hộp

SoShine Solar Panel (2-Pack)

Ốc M6x14 (x4)

Đai ốc (x4)

Long đền (x8)

Ốc vặn nhựa M6x25 (x1) threaded knurled thumbscrew, hoặc ốc thường

Đai ốc (x1)

FlexSolar Panel (2-Pack)

Ốc M6x14 (x4)

Đai ốc (x4)

Long đền (x4)

Ốc vặn nhựa M6x25 (x1) threaded knurled thumbscrew, hoặc ốc thường

Đai ốc (x1)

KBT Solar Panel (2-Pack)

Ốc M5x14 (x4)

Đai ốc (x4)

Long đền (x8)

Ốc vặn nhựa M6x25 (x1) threaded knurled thumbscrew, hoặc ốc thường

Đai ốc (x1)

Hộp kỹ thuật (Cao x Rộng x Sâu)

Bộ giá treo cột

Phần cứng (Cổng / Kết nối)

200x100x70mm

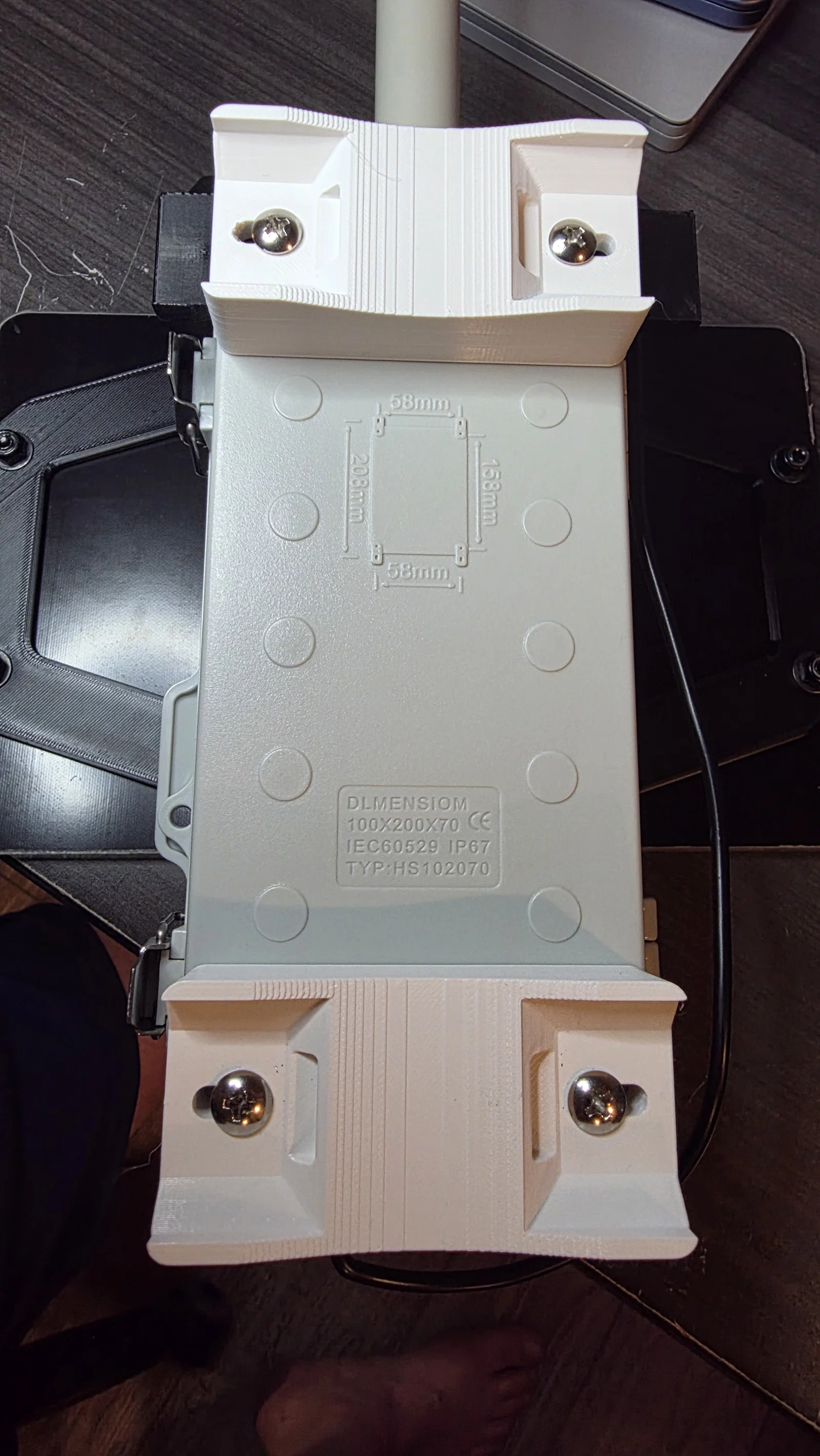

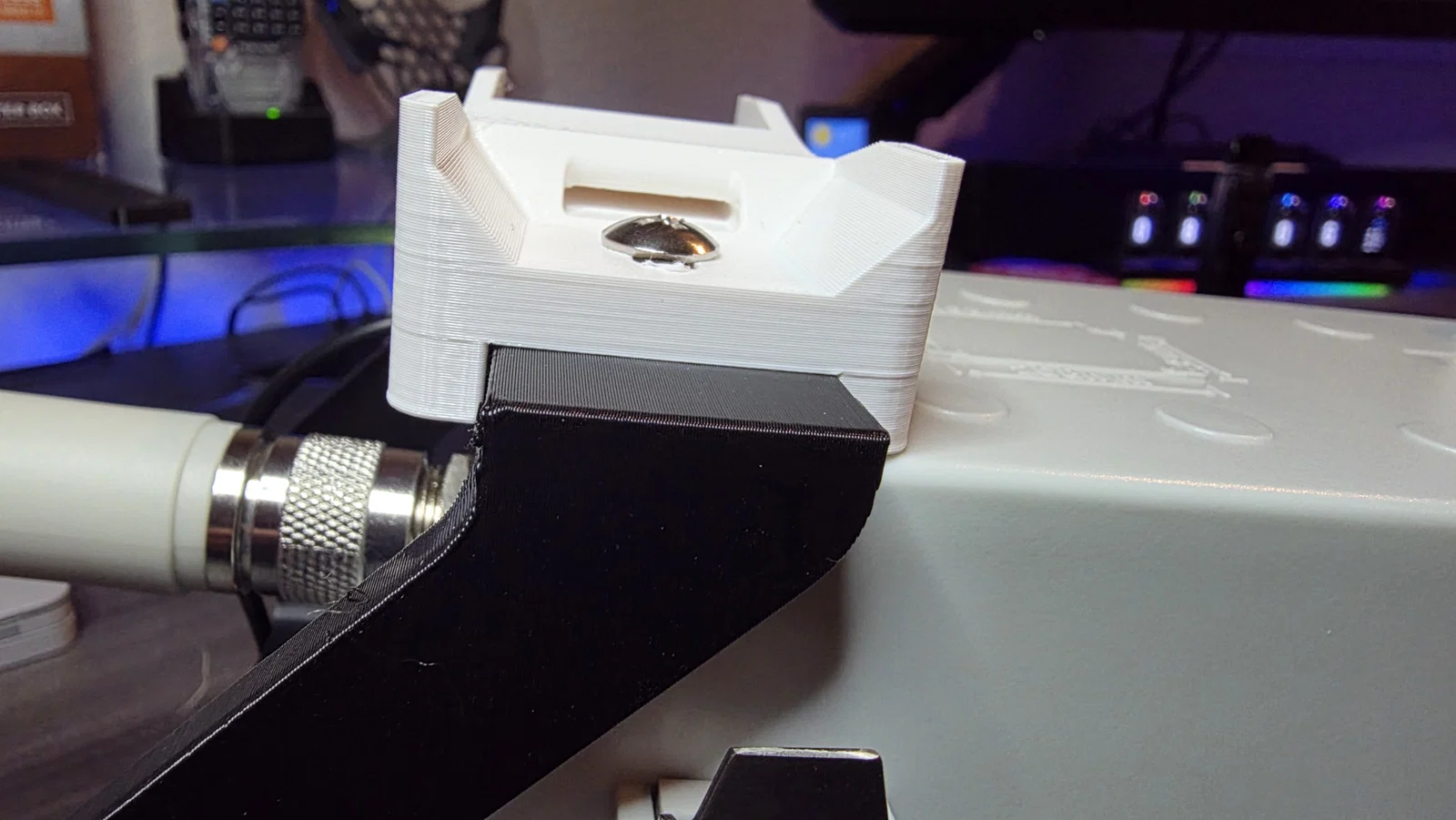

Universal Wall Mounting Bracket - Sử dụng ốc ngắn đi kèm hộp nhưng cần thêm long đền; tuy chỉ bắt vào hai lỗ trên hộp nhưng vẫn rất chắc chắn. Việc lắp đặt hơi bất tiện, đó là lý do mình thiết kế bộ giá treo cột riêng.

• Breather / Air Vent
• N-Type Bulkhead Mount
• Cable Gland

150x100x70mm

150x150x90mm

Stainless Steel Pole Mount Bracket - Sử dụng ốc đi kèm bộ này cùng với miếng đệm trong mô hình. Lựa chọn này rất chắc chắn, nhưng kích thước nhỏ nhất mình tìm được chỉ vừa với hộp rộng 150mm.

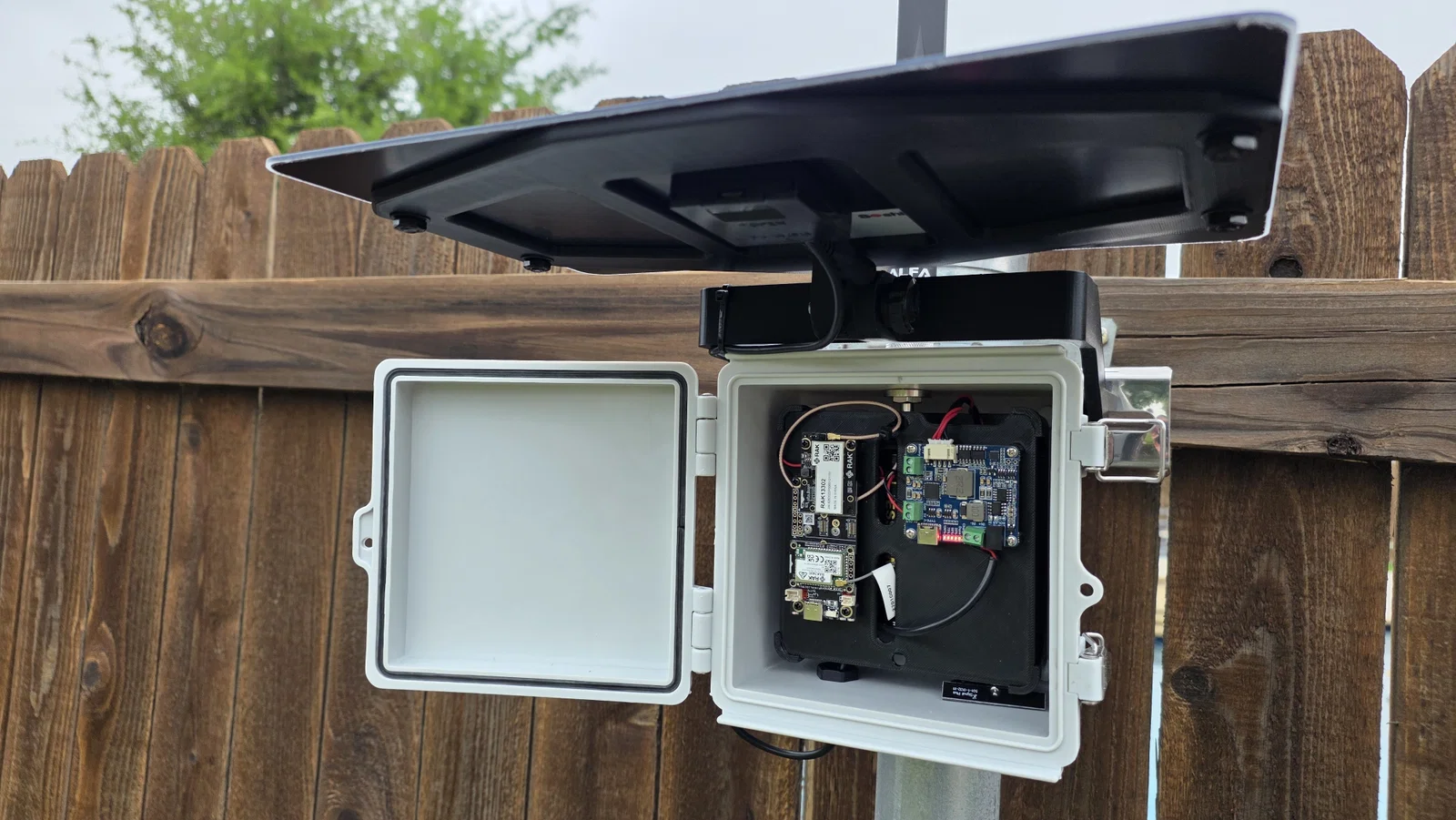

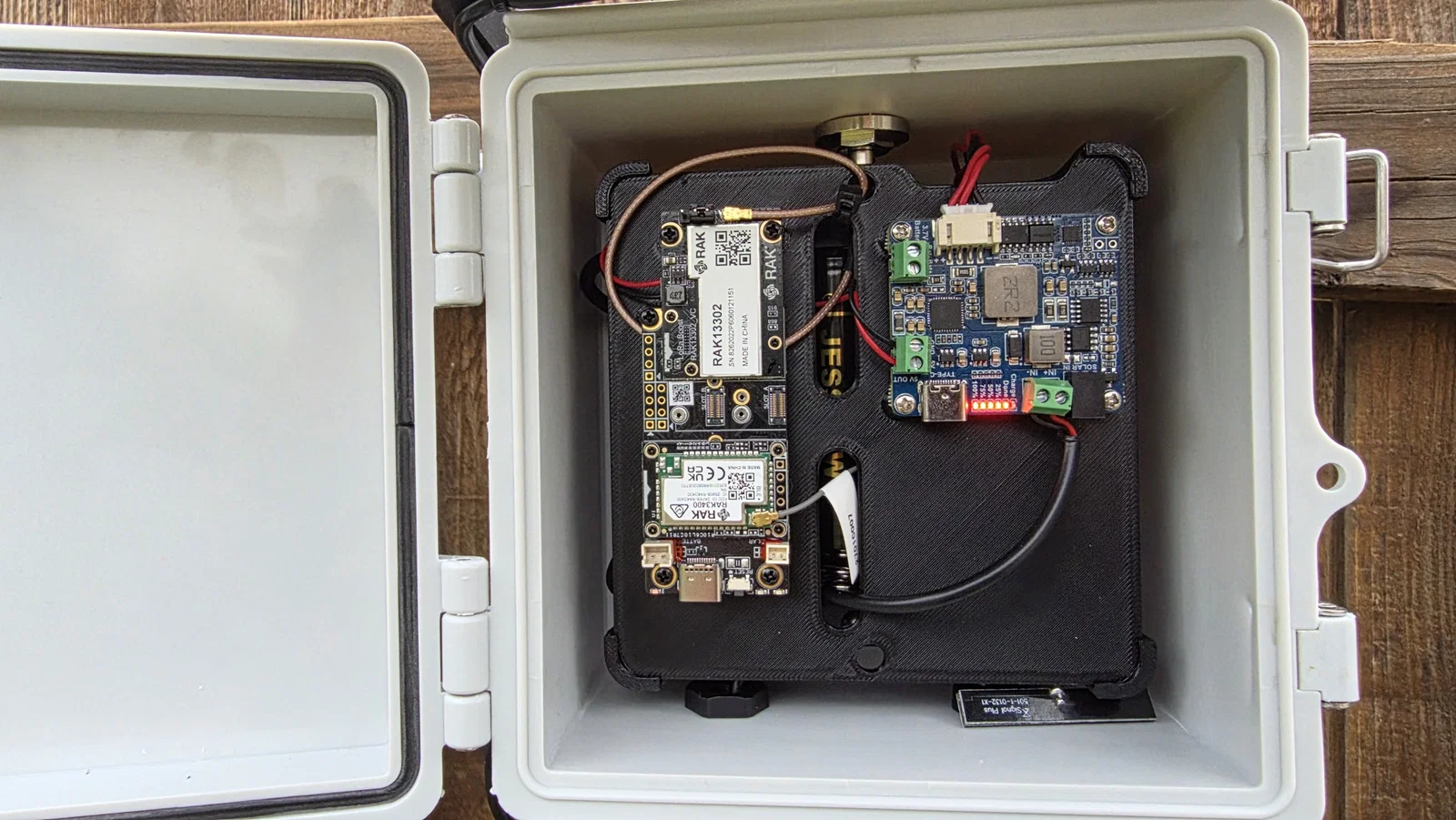

Các mô hình liên quan (Tấm gắn bên trong)

200x100x70mm

150x100x70mm

150x150x90mm

Sắp ra mắt

WaveShare Solar Power Manager & XIAO nRF52840 & Wio-SX1252

WaveShare Solar Power Manager (D) & WisBlock / WisMesh 1W

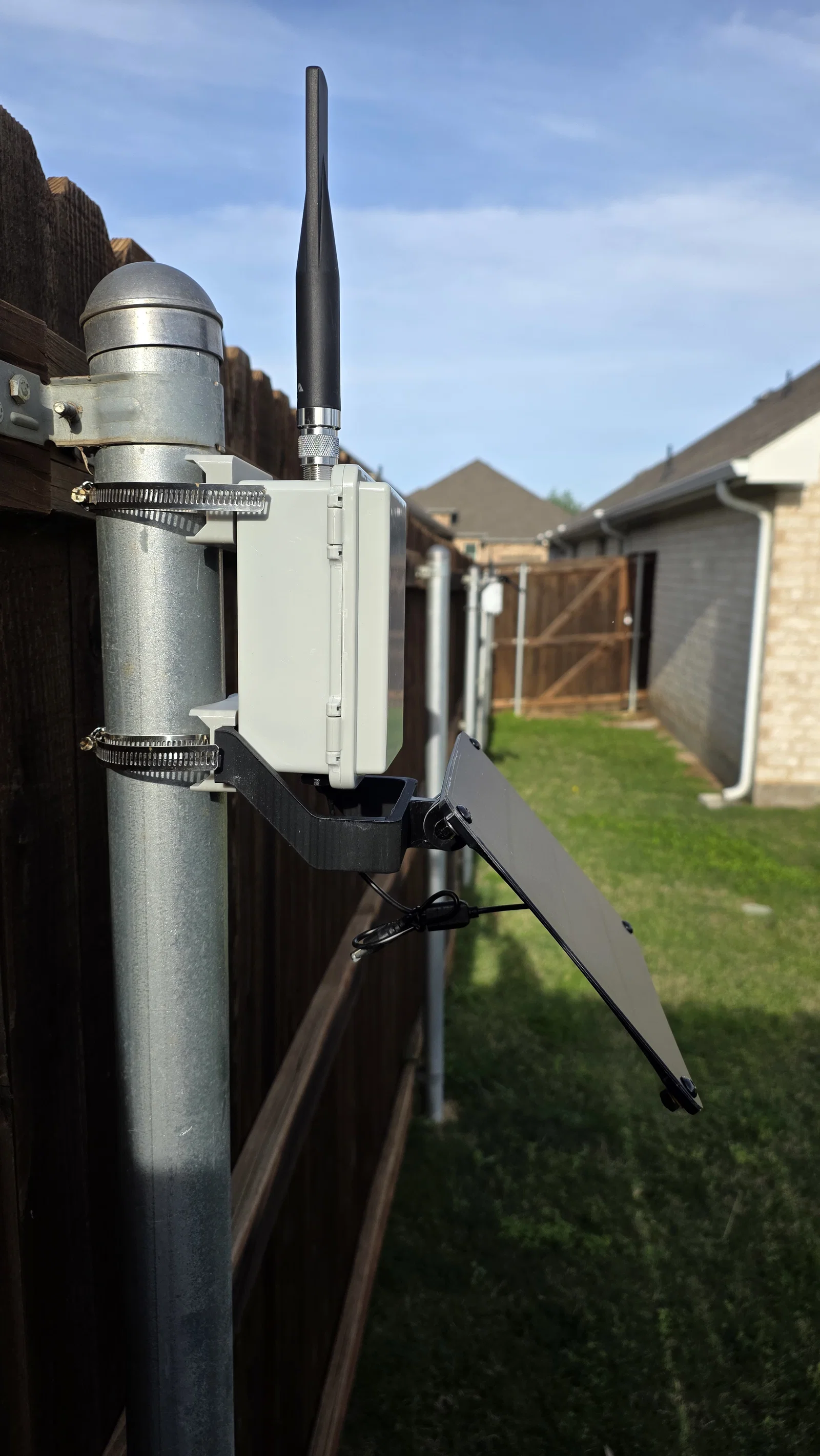

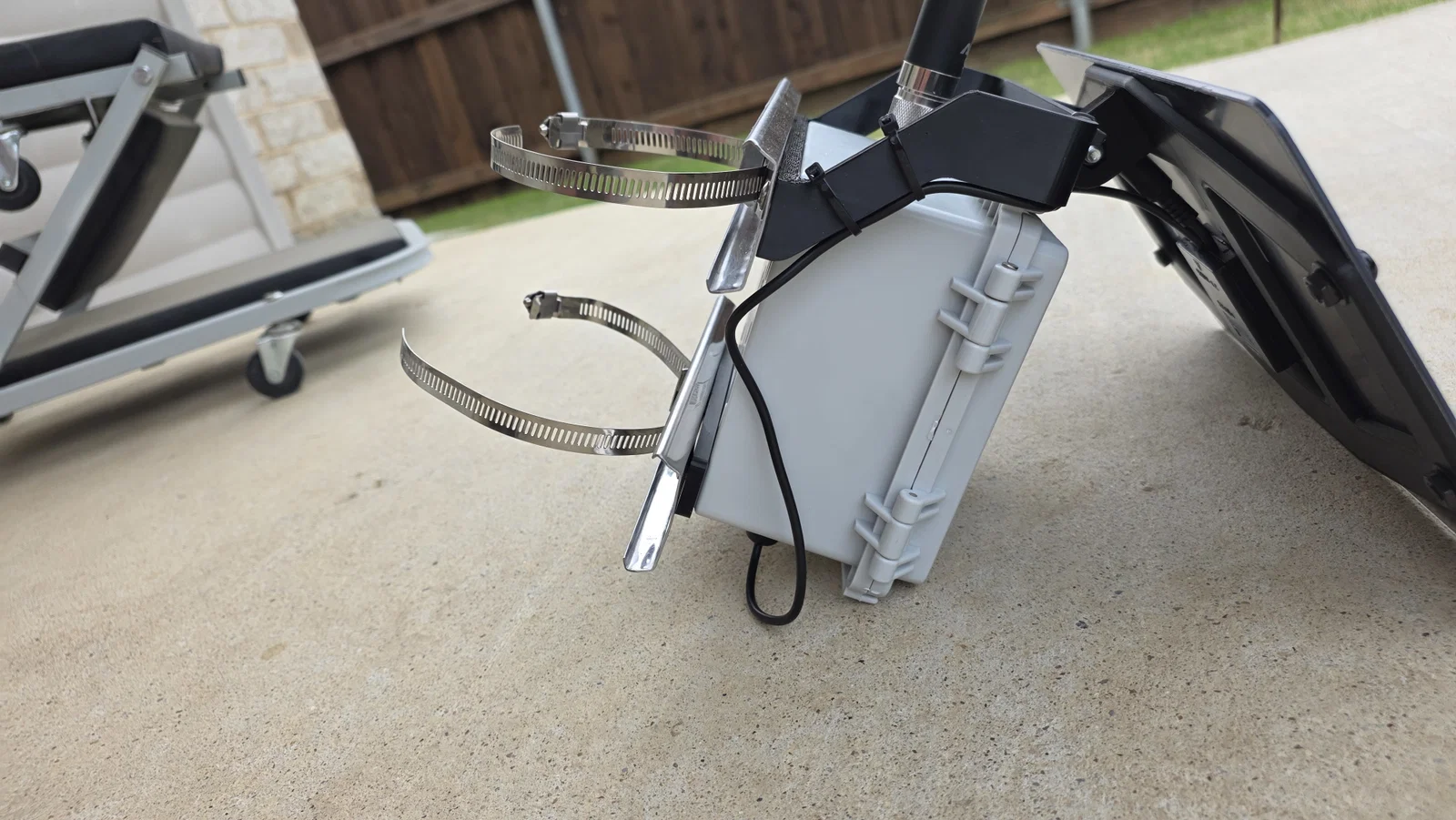

• Giá treo cột tùy chỉnh

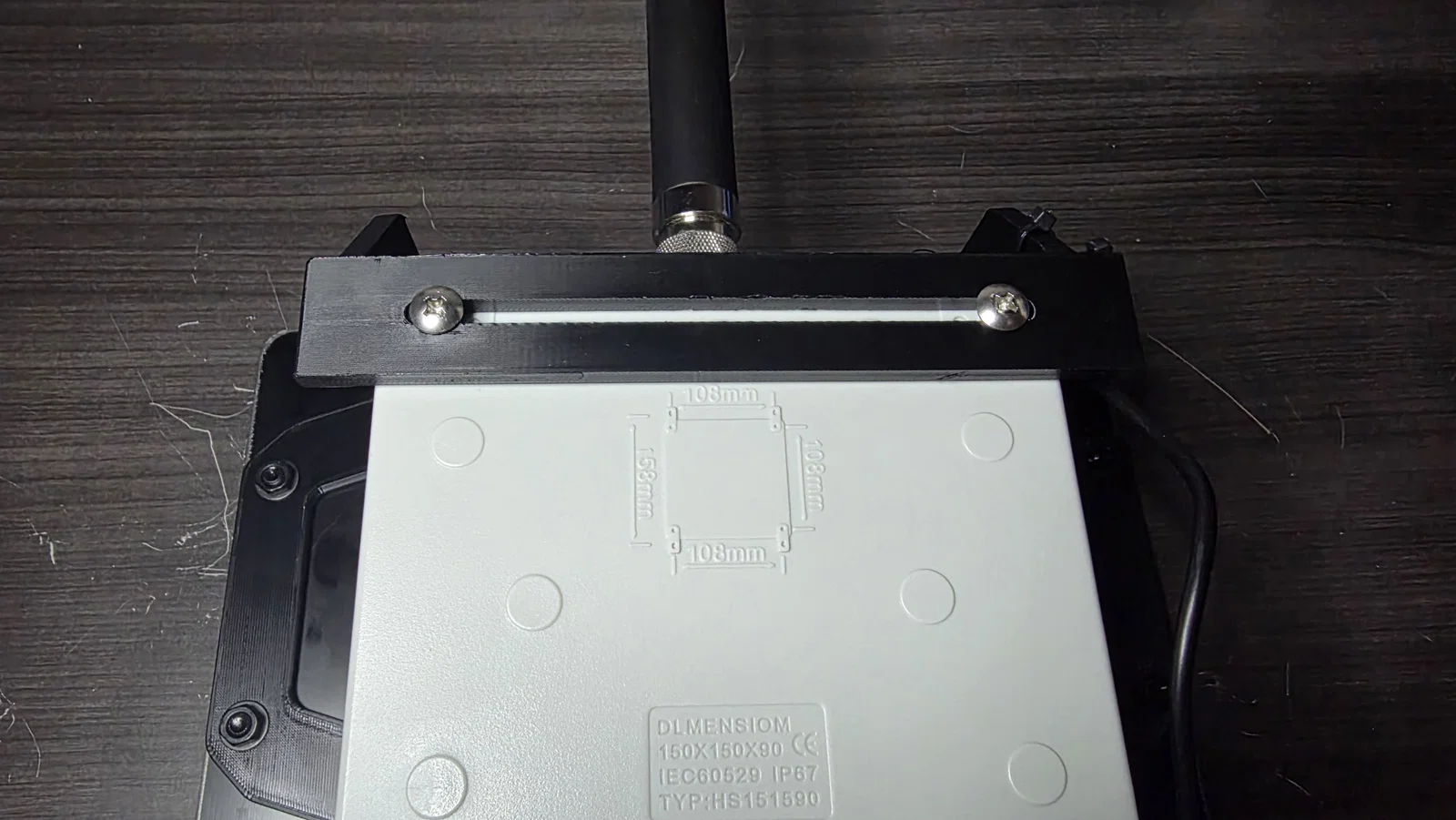

  • Được thiết kế để vừa với hộp kỹ thuật rộng 100mm và 150mm, sử dụng ốc vít dài đi kèm theo hộp.

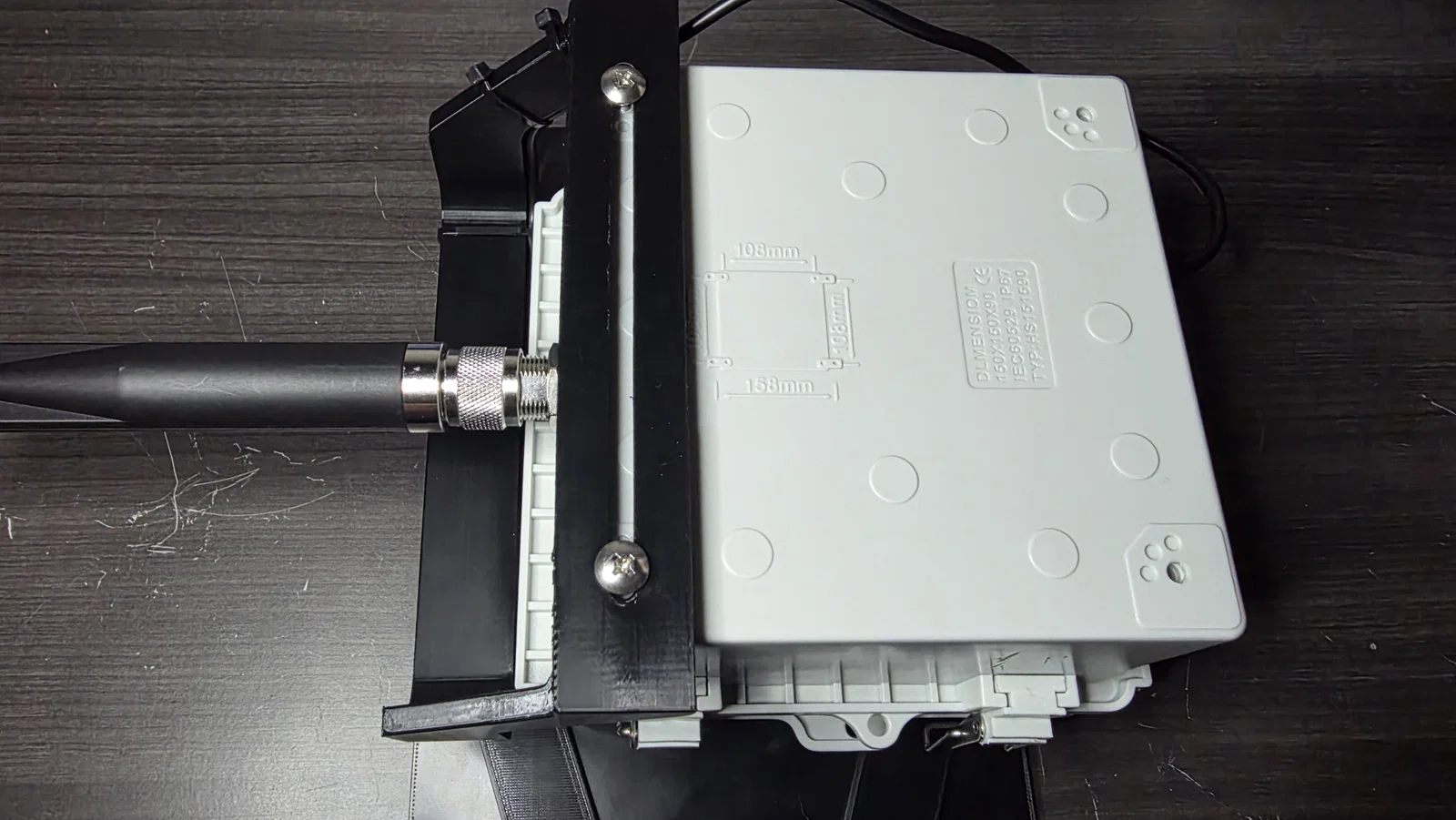

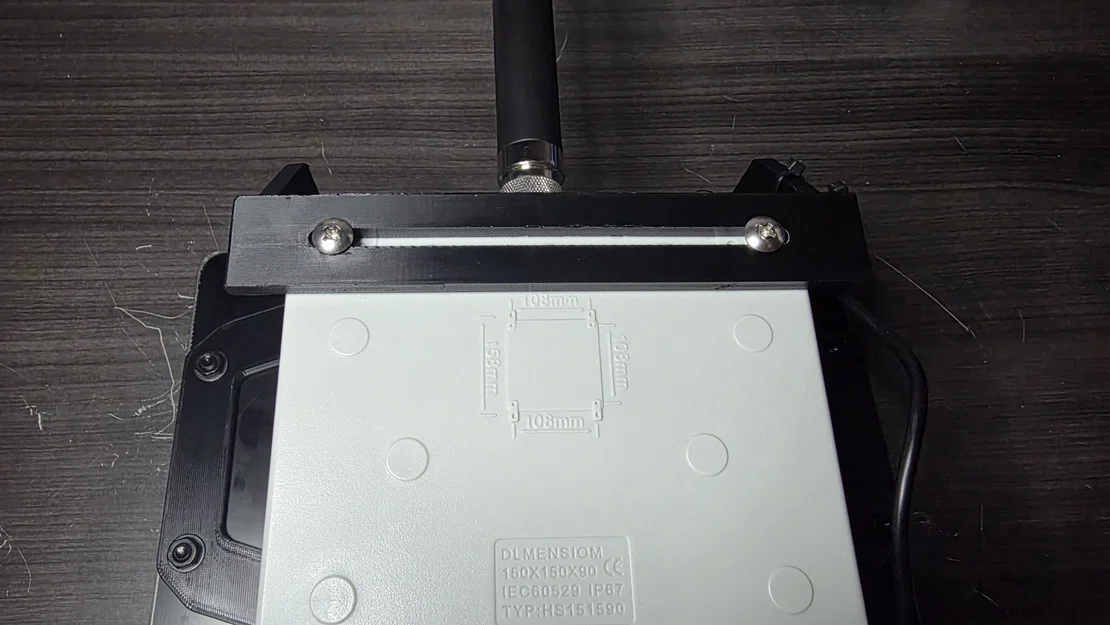

  • Phiên bản có rãnh được tạo hình để khớp với phần giá gắn hộp, đảm bảo độ chắc chắn.



  • Giá đỡ được thiết kế dày dặn để tăng độ bền vì đây là đồ in 3D.
  • Trong quá trình kiểm tra, chúng chịu được lực siết khá mạnh (với đai siết) mà vẫn giữ được cả hệ thống cố định. Bạn cứ thoải mái siết chặt, nhưng đừng quá tay nhé.
