Đế gắn 3D cho Relay Module lên thanh ray DIN cực tiện lợi

Remix từ Giá đỡ Din Rail cho Relay Tác giả PaweZieba_1587248

Tác giả jirkade

Lượt tải
19
Lượt thích
11
Lượt coi
104

File 3 1.017,7 KB

  • relay-din-mount2_1775120377.3mf3MF · 57,8 KB
  • relay-din-mount2_1775120379.fcstdFCSTD · 581,8 KB
  • relay-din-mount2_1775120380.stepSTEP · 378,2 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#266681
Danh mục
DIY
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

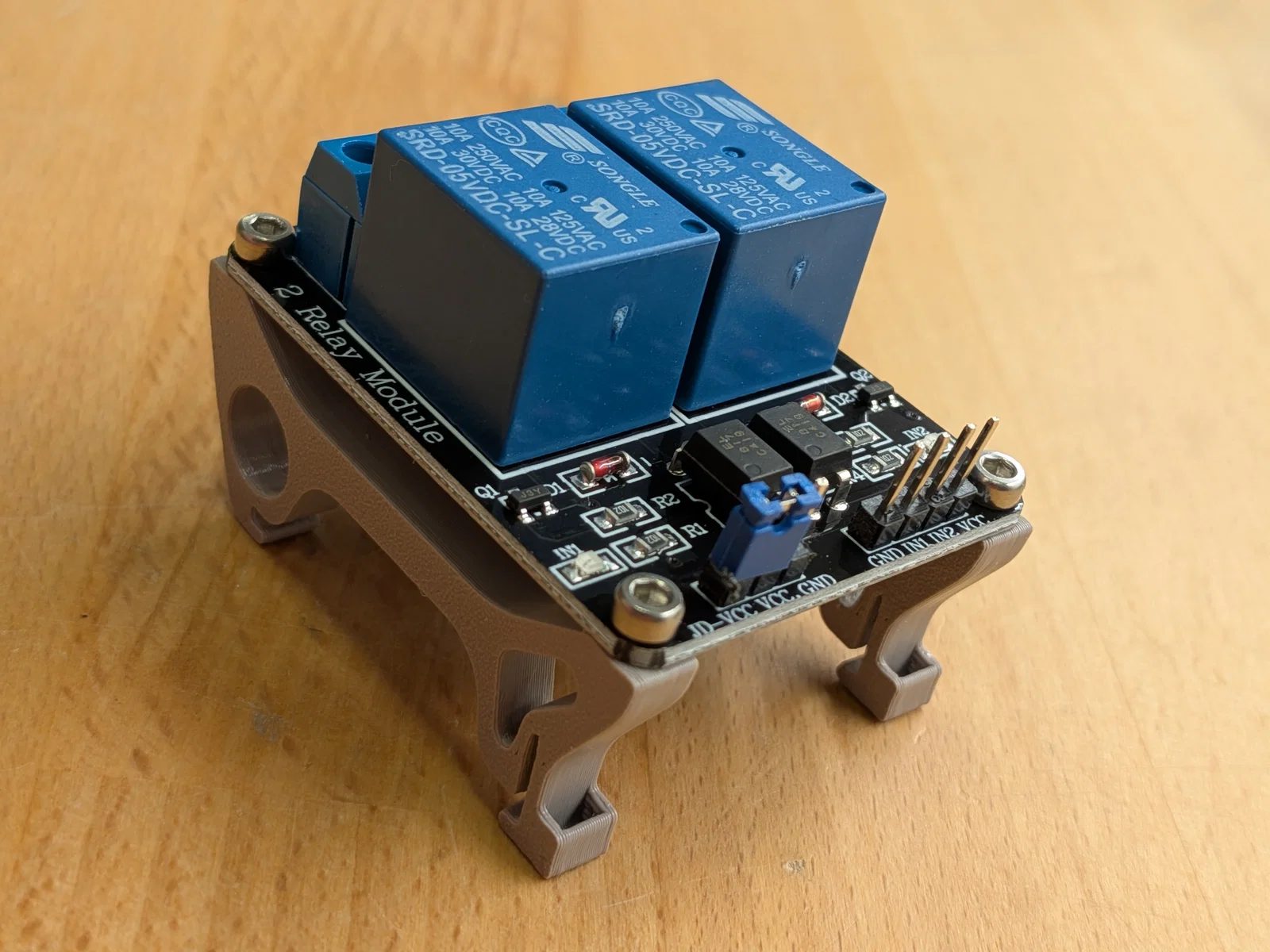

Đế gắn Relay Module lên thanh ray DIN

Đối với những anh em đam mê điện tử, tự động hóa hay xây dựng hệ thống nhà thông minh, việc sắp xếp các module điều khiển sao cho gọn gàng và chuyên nghiệp bên trong tủ điện là rất quan trọng. Đế gắn (mount) này được thiết kế tối ưu để cố định các bộ Relay Module 2 kênh phổ biến lên thanh ray chuẩn DIN. Đây là giải pháp in 3D hoàn hảo giúp bạn quản lý thiết bị của mình một cách khoa học, tránh tình trạng dây nhợ hay các bo mạch nằm lộn xộn, dễ gây chập mạch không đáng có trong quá trình vận hành lâu dài.

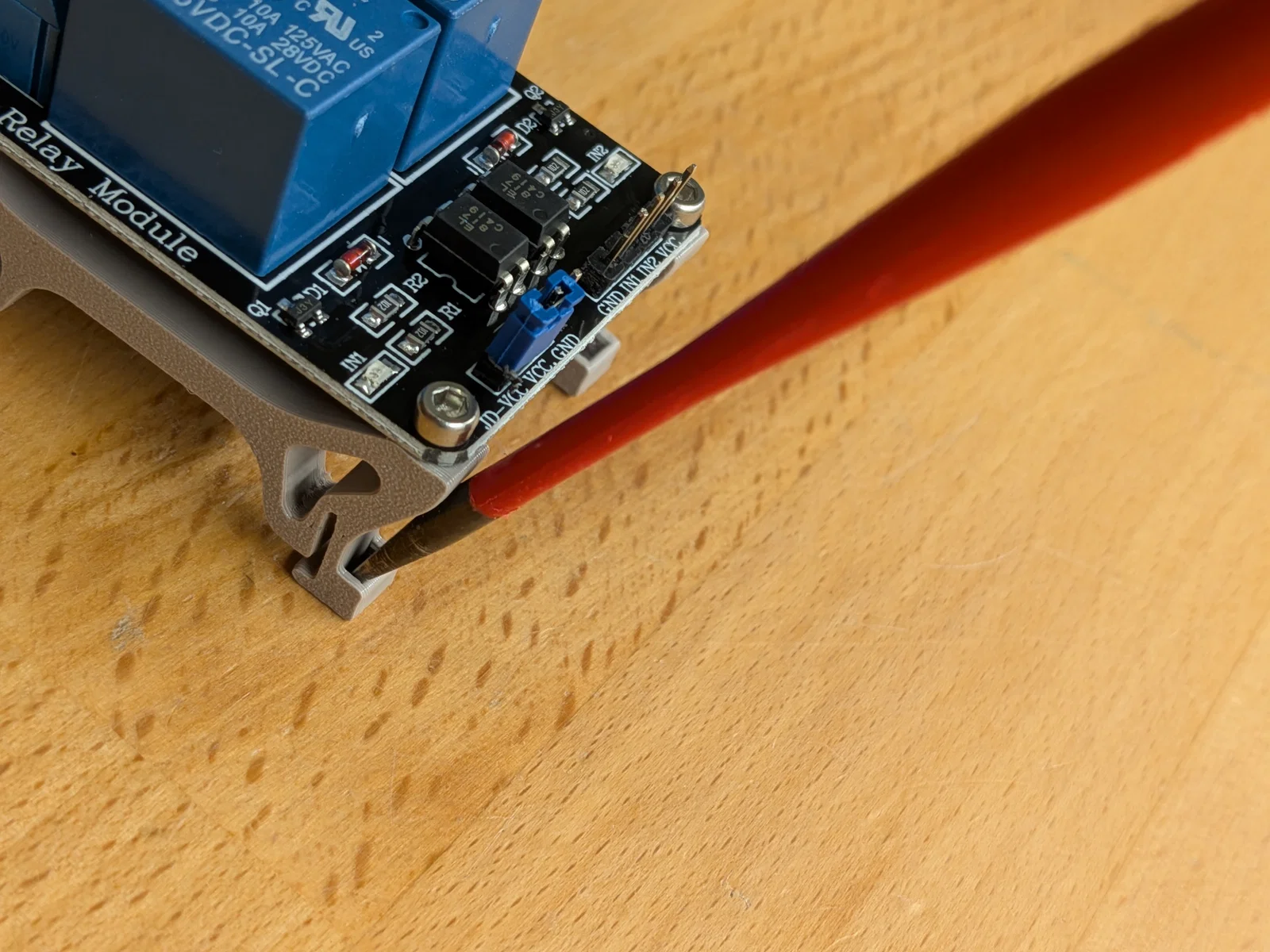

Thiết kế này là phiên bản đã được cải tiến từ các mẫu trước đó, giúp việc lắp đặt vào thanh ray trở nên mượt mà và chắc chắn hơn. Bạn chỉ cần bắt vít bo mạch Relay vào đế, sau đó nhấn nhẹ là khớp nối sẽ bám chặt vào thanh ray DIN. Điểm đặc biệt của thiết kế này là độ chính xác cao, giúp bo mạch nằm cố định ngay ngắn, đồng thời vẫn giữ được khoảng cách hợp lý để tản nhiệt cho các linh kiện điện tử trên bo.

Dưới đây là một số đặc điểm nổi bật và lưu ý quan trọng để bạn đạt kết quả in tốt nhất:

  • Tính năng chính: Thiết kế chuyên dụng cho module relay 2 kênh, tương thích hoàn hảo với các tiêu chuẩn thanh ray DIN công nghiệp hiện nay.
  • Tiện ích thực tế: Giúp tủ điện của bạn gọn gàng, tăng tính thẩm mỹ và đảm bảo an toàn điện khi các thiết bị được cố định chắc chắn, tránh rung lắc.
  • Lời khuyên khi in: Bạn nên chọn vật liệu PETG hoặc ABS để đảm bảo độ bền nhiệt tốt hơn so với PLA, đặc biệt khi lắp trong môi trường tủ điện có thể tỏa nhiệt. Nếu dùng PLA, cần đảm bảo môi trường xung quanh thoáng mát.
  • Cài đặt in: Hãy sử dụng độ dày thành (wall line count) từ 3-4 lớp và mật độ lấp đầy (infill) khoảng 30-40% kiểu Gyroid để đạt độ cứng vững cần thiết cho các khớp ngàm.
  • Kiểm tra kỹ thuật: Khi lắp đặt, hãy sử dụng vít có kích thước phù hợp với lỗ bắt vít trên mạch để tránh làm nứt đế nhựa trong quá trình siết chặt.

Việc tự in một chiếc đế gắn không chỉ giúp tiết kiệm chi phí mà còn giúp bạn tùy biến hệ thống của mình theo cách riêng. Hy vọng mẫu in này sẽ giúp ích cho dự án của các bạn.

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mffcstdstep
Số file mô hình
3
Tổng dung lượng
1.017,7 KB
File lớn nhất
581,8 KB
