Bộ chuyển đổi tháo lắp nhanh cho hệ thống lọc khí Prusa Core One

Hệ thống lọc khí Advanced Filtration System (AFS) trên Prusa Core One thường lồi ra khá nhiều ở phía sau, gây khó khăn khi mình muốn cất máy in vào tủ. Mình đã tìm cách tháo nhanh AFS mà không cần phải mở hộp xBuddy để rút dây nối ra khỏi bảng điều khiển.

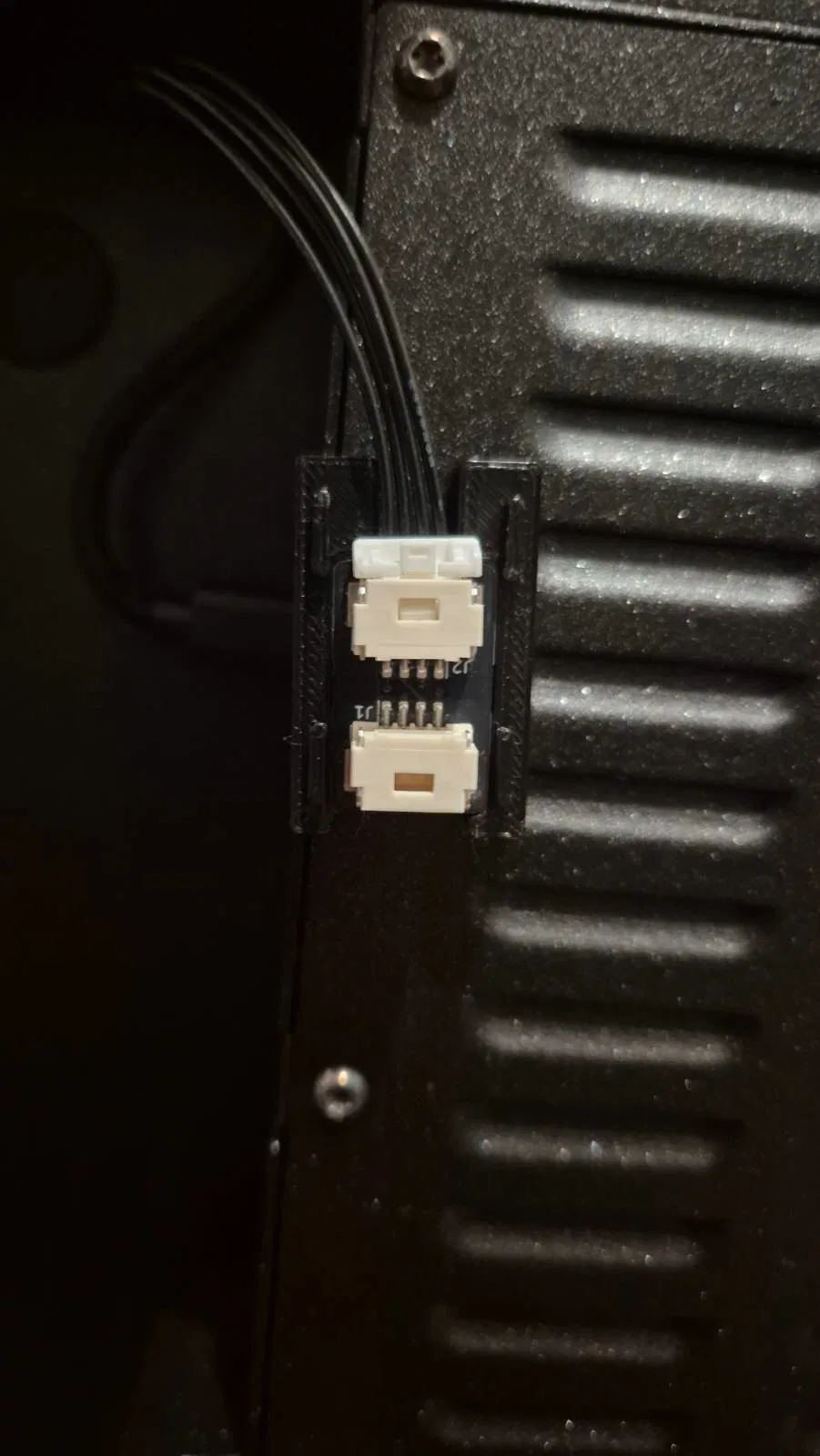

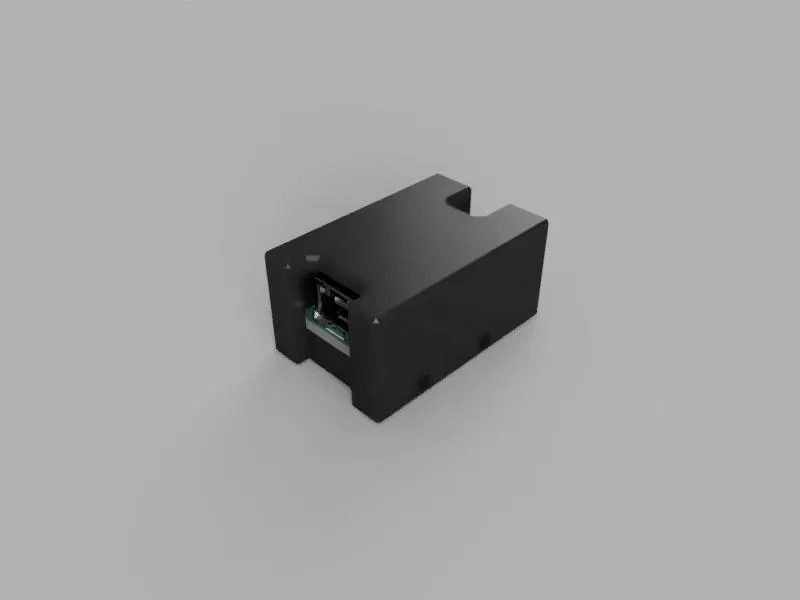

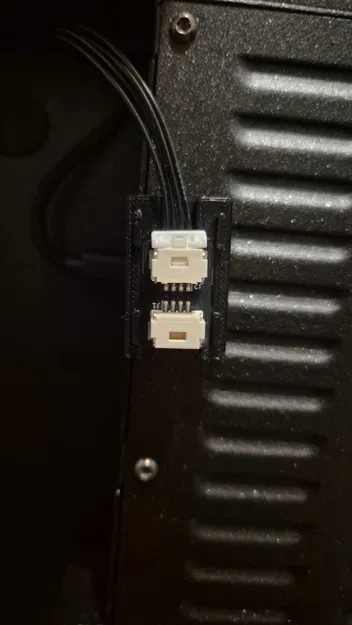

Để đảm bảo độ tin cậy, mình đã chọn đầu nối Molex ClickMate giống như cách Prusa làm. Dự án này bao gồm một bo mạch PCB nhỏ, vỏ nhựa in 3D (đế và nắp), cáp nối dài và tùy chọn nam châm để gắn kết.

Bạn sẽ nhận được gì

• Bộ chuyển đổi tháo lắp nhanh (Quick-connect) - Ngắt kết nối AFS chỉ trong vài giây mà không cần mở vỏ máy in.
• File thiết kế hoàn chỉnh - Các mô hình CAD (3MF + STEP), file PCB KiCad và file sẵn sàng cho sản xuất.

Vật liệu

LƯU Ý Hãy chắc chắn chọn đúng loại cáp!

File thiết kế

Mô hình 3D /cad

• Đế - prusa_core_one_afs_quickconnect_base (3MF và STEP)
• Nắp - prusa_core_one_afs_quickconnect_lid (3MF và STEP)

PCB /pcb

Được thiết kế trên KiCad 9.0+. Các file chính:

• Molex_ClickMate_Gender_Changer.kicad_pro - File dự án
• Molex_ClickMate_Gender_Changer.kicad_sch - Sơ đồ mạch
• Molex_ClickMate_Gender_Changer.kicad_pcb - Bố trí PCB

Sản xuất

PCB

Các file trong thư mục pcb/production/ đã sẵn sàng để gửi cho đơn vị gia công:

• bom.csv - Danh sách vật tư
• positions.csv - Vị trí linh kiện
• designators.csv - Ký hiệu tham chiếu
• netlist.ipc - Netlist
• File Gerber - Các lớp PCB

Cách dễ nhất: Tải lên JLCPCB để họ lắp ráp giá rẻ (khoảng 5-10€).

In 3D

• File 3MF - Nhập trực tiếp vào slicer của bạn (PrusaSlicer, Cura, v.v.)
• File STEP - Dùng để chỉnh sửa trong phần mềm CAD

Thiết lập in 3D

Sử dụng các thông số khuyến nghị sau:

• Chiều cao lớp (Layer height): 0.2mm
• Hướng in: Mặt phẳng hướng xuống dưới (như trong file cung cấp)
• Vật liệu hỗ trợ (Support): Không cần thiết
• Độ đặc (Infill): 15-20% (khuyên dùng kiểu cubic hoặc grid)
• Vật liệu: PLA, PETG là đủ

Lắp ráp

1. Chuẩn bị các bộ phận đã in 3D.

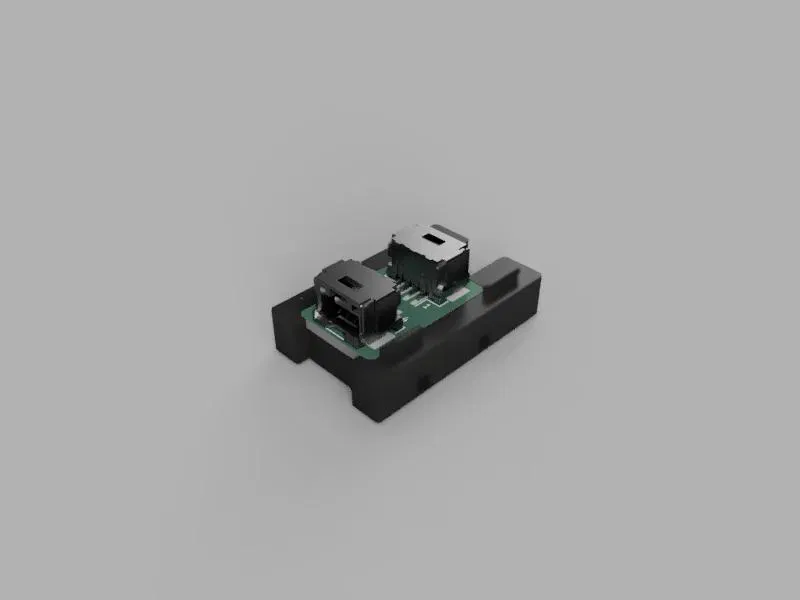

2. Lắp PCB vào vỏ đế.
3. Gắn cáp nối dài:
   1. Kết nối cáp Molex ClickMate vào giắc cắm trên PCB (phía có đường cắt lớn).
   2. Luồn cáp theo cách cũ của dây AFS tới bảng mở rộng xBuddy.
   3. Kết nối đầu kia của cáp ClickMate vào bảng xBuddy.
4. Lắp nam châm (nếu chọn).
5. Đóng nắp vỏ.

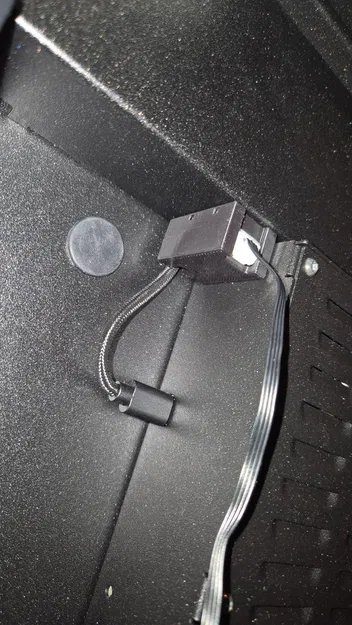

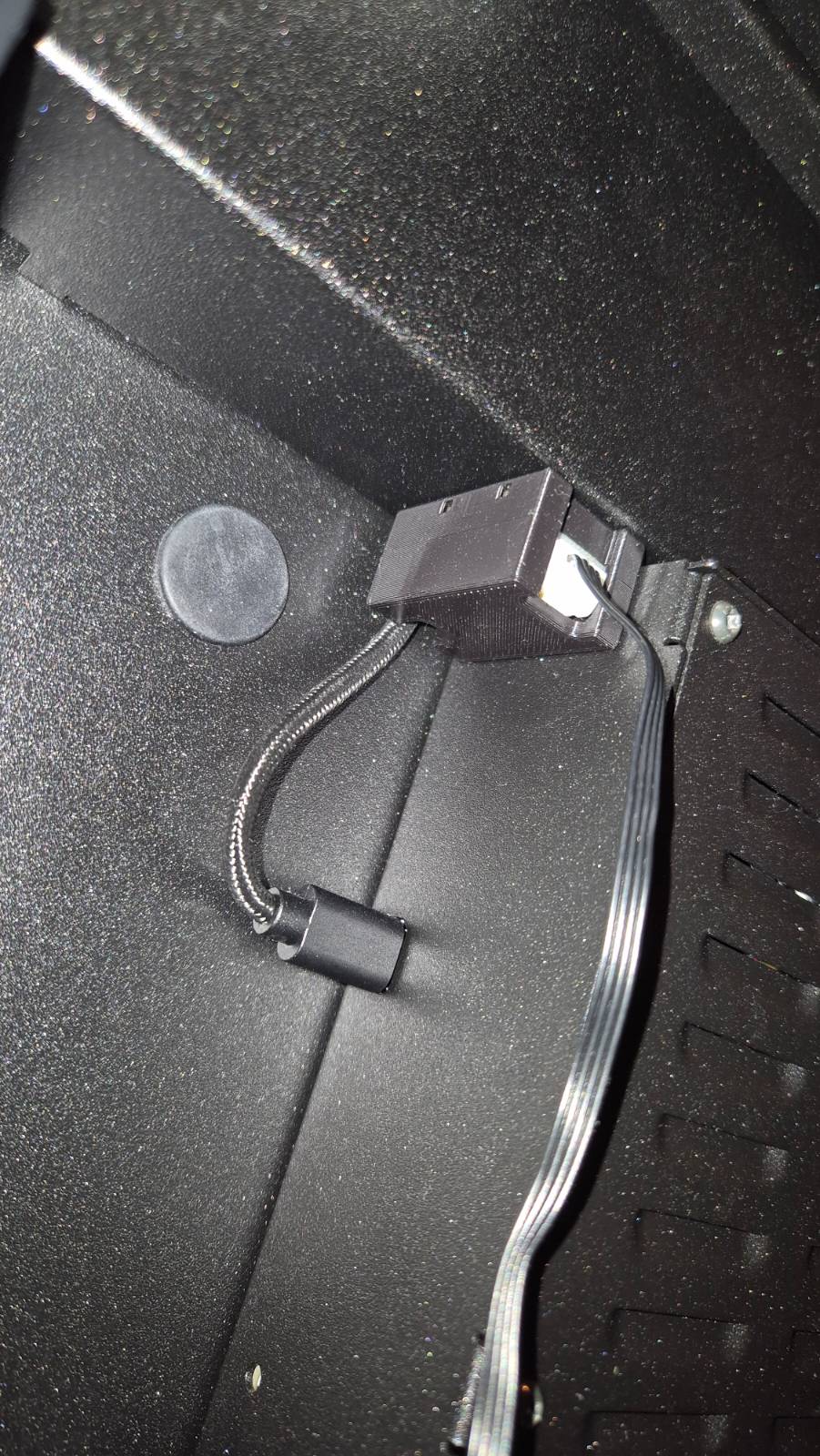

6. Gắn vào máy in.

Công dụng khác

AFS QuickConnect còn có thể được dùng làm dây nối dài cho động cơ bước hoặc các đầu nối khác nếu dây bị quá ngắn.

Dự án được lưu trữ tại codeberg.
