Cuộn dây Filament 49:1 Un:Un cho anten EFHW

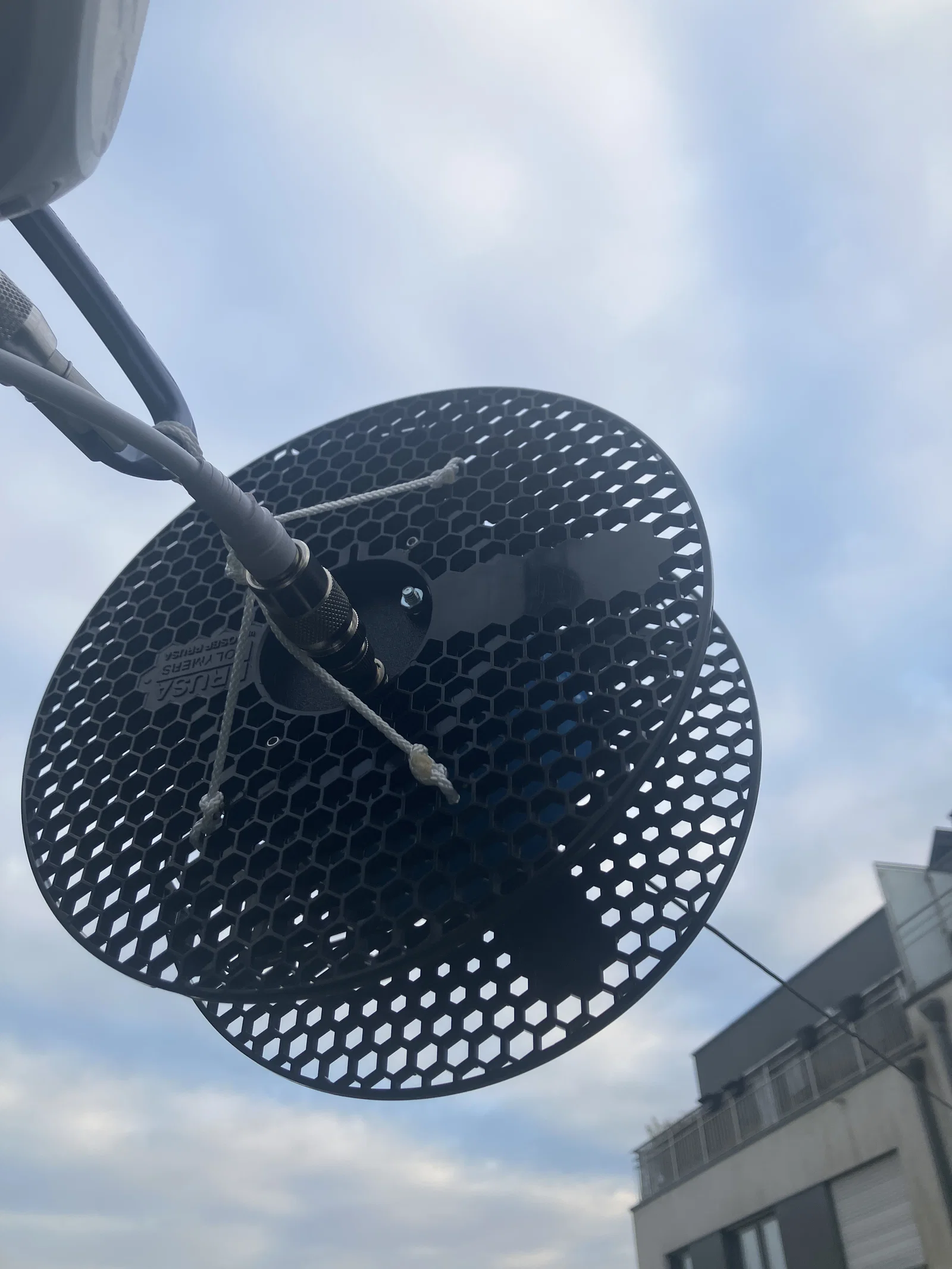

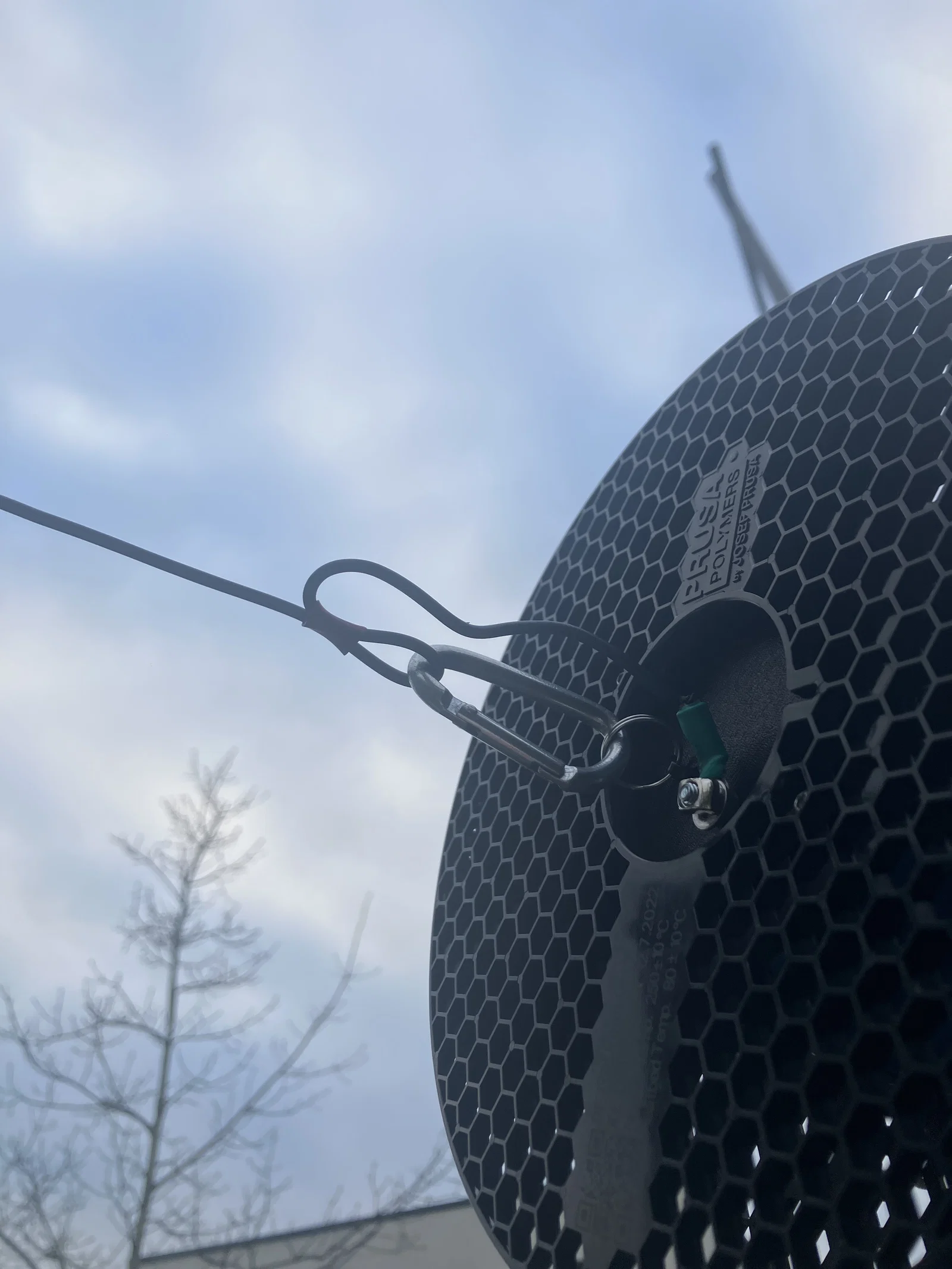

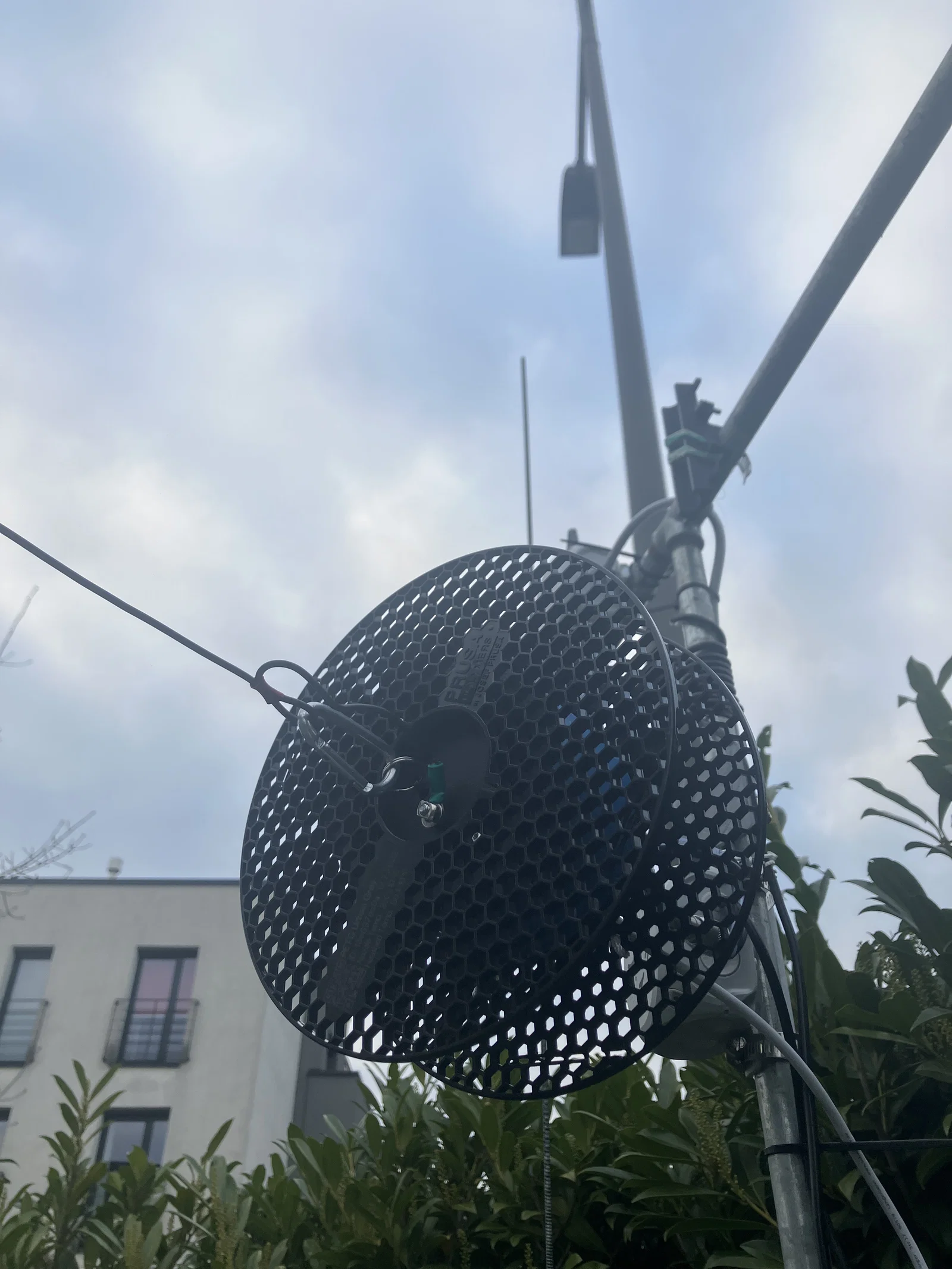

Đây là mẫu hộp đựng gọn nhẹ, được in 3D một phần cho bộ biến áp (transformer) 49:1 End-Fed Half-Wave (EFHW), thiết kế vừa khít trong cuộn nhựa in Prusament trống. Bộ Un:Un này được thiết kế để sử dụng cho các hoạt động HF di động tại hiện trường, có thể gắn vào bất kỳ cấu trúc hỗ trợ nào bằng dây dù (paracord). Bộ biến áp này được thiết kế cho công suất RF đầu ra là 25 W. Anh em cứ tùy chỉnh tỉ lệ các linh kiện cho phù hợp với nhu cầu sử dụng của mình nhé. Bộ Un:Un này cũng có điểm kết nối cho dây đối trọng (counterpoise), mặc dù không phải thiết lập nào cũng cần dùng đến.

Linh kiện cần chuẩn bị:

• 1x Lõi xuyến ferrite FT140-43
• 1x Jack cắm BNC male gắn bảng điều khiển
• ~1.5 m dây đồng tráng men 0.6mm
• 1x Tụ điện 100 pF / 1 kV
• 12x Ốc vít M3 * 5-6 mm
• 12x Đai ốc M3 tiêu chuẩn
• 2x Ốc vít M4 * 20 mm
• 2x Long đền M4
• 2x Đai ốc M4 tiêu chuẩn
• 2x T-nut M4
• 3x Dây rút
• ~1m dây dù (paracord)

Lắp ráp:

HF Kits đã có hướng dẫn rất chi tiết về cách lắp ráp bộ Un:Un 49:1 và anten EFHW tại đây.

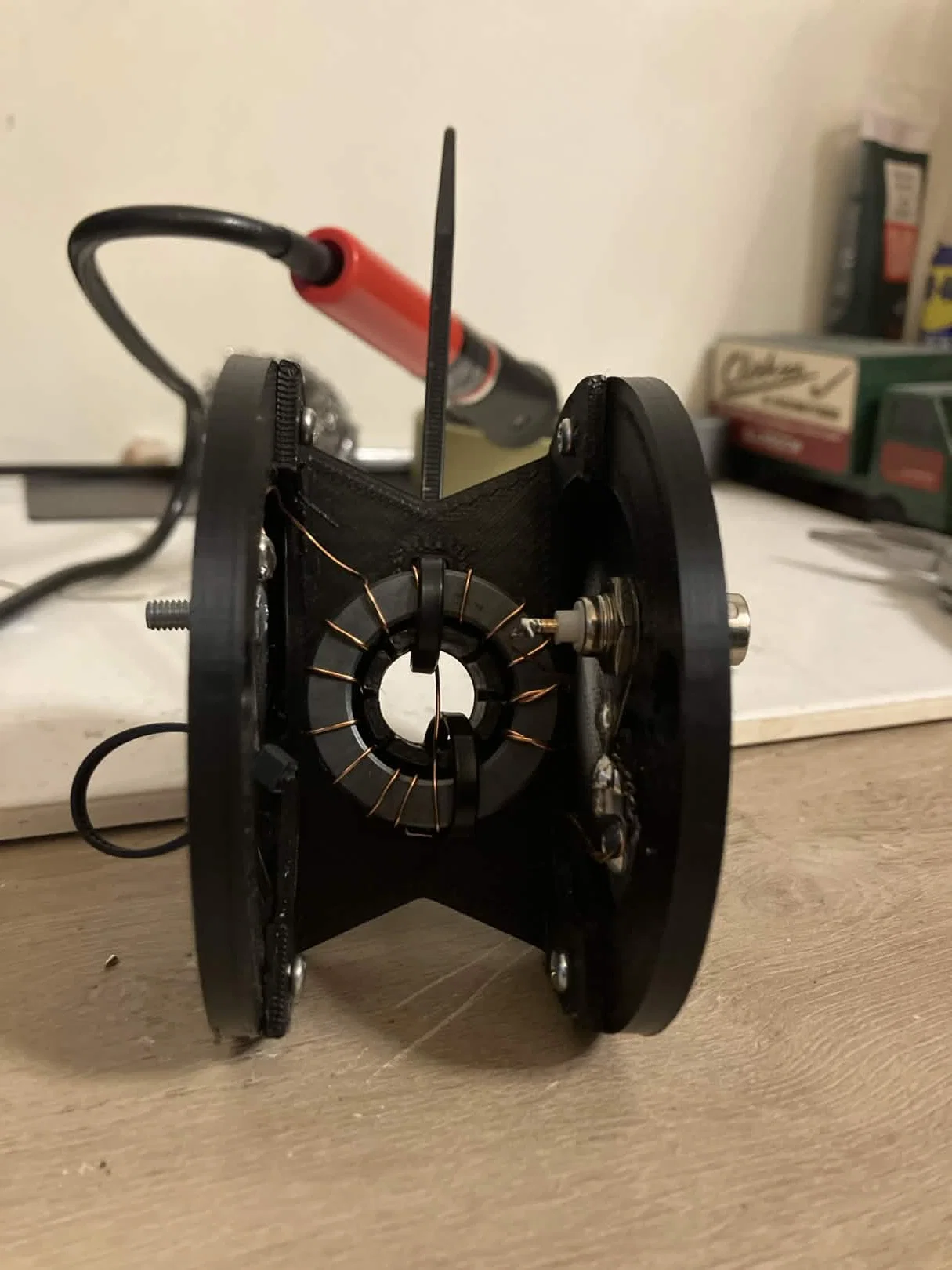

Quấn lõi xuyến:

Thông số in:

Khuyến khích dùng nhựa PLA+ để đảm bảo độ bền khi để ngoài trời. Nên thiết lập tối thiểu 3 lớp tường (walls) và 20% infill. Thông thường, không cần dùng thêm support hay keo dán. Anh em nhớ xem kỹ ghi chú của từng bộ phận để đặt đai ốc M3 vào đúng vị trí nhé.
