Giá đỡ Huion Kamvas Pro 16 (4K) với giá đỡ GoPro

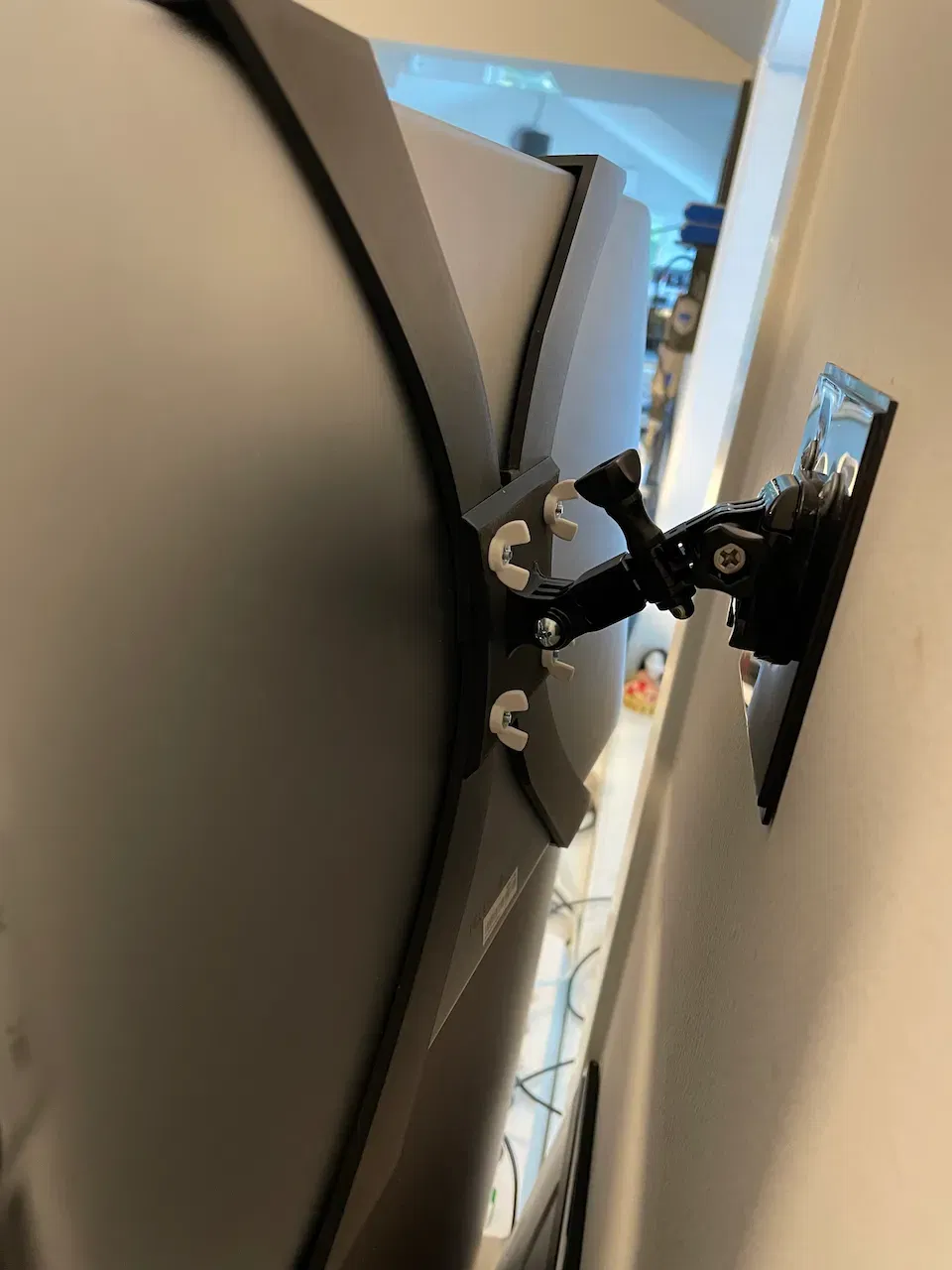

Tôi muốn một cách lắp đặt linh hoạt hơn cho Huion Kamvas Pro 16 (4K) của mình khi tôi sử dụng nó như một màn hình thay vì vẽ trên đó. Việc sử dụng các giá đỡ GoPro cảm thấy là lựa chọn rõ ràng, vì chúng rất mạnh mẽ và đa năng.

Thiết kế được chia thành “thân chính” và “mặt sau”, với một mặt sau GoPro được bao gồm. Tuy nhiên, sẽ khá đơn giản để tự làm mặt sau của riêng bạn. Các lỗ cách nhau 50 mm theo cả hai hướng, nếu bạn muốn bắt vít trực tiếp vào một thứ gì đó khác. Các lỗ được thiết kế để chấp nhận các bulong M3.

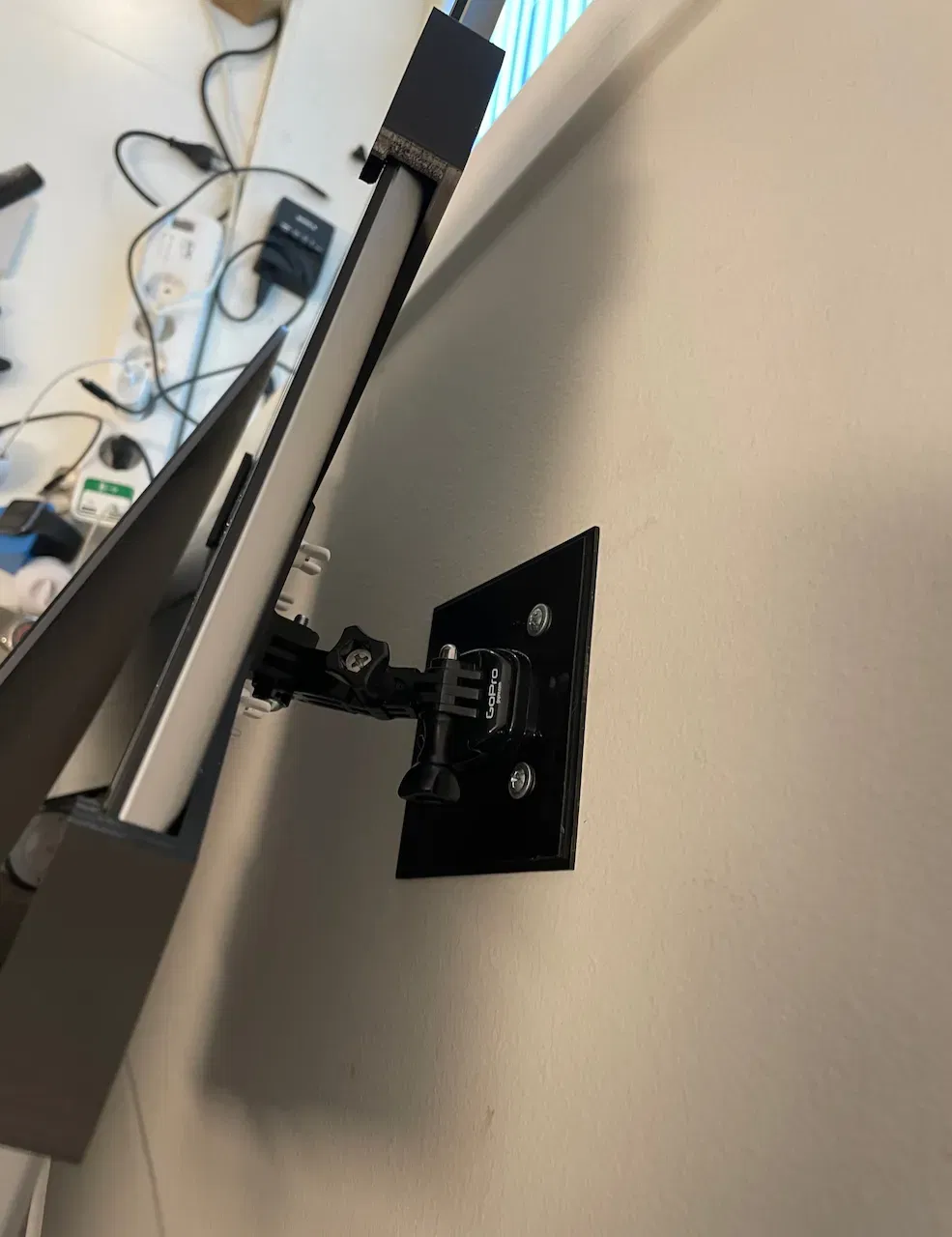

Kamvas cao 258 mm và dày 13,5 mm, và trượt vào giá đỡ từ bên cạnh. Nó được giữ rất chắc chắn ở tất cả các hướng nhưng bên hông, vì tôi muốn dễ dàng lấy nó ra từ giá đỡ treo trên tường hoặc gắn vào một cánh tay, để có thể nhanh chóng sử dụng nó như một bảng vẽ khi cần.

Tôi đã làm thân chính dưới dạng STL để có thể chia thành bốn đối tượng riêng biệt cho việc in ấn dễ dàng hơn trên các máy in có kích thước khác nhau. Hãy chắc chắn sử dụng một lượng infill hợp lý và một lượng tường tốt để làm cho cấu trúc chắc chắn, và tôi khuyên bạn nên sử dụng filament PETG, nhưng nó cũng sẽ hoạt động với PLA, tôi chắc chắn.

Hãy chắc chắn rằng bạn lắp đặt thiết bị một cách an toàn, và hãy chắc chắn kiểm tra độ bền của giá đỡ trước khi treo thiết bị của bạn. Người tạo ra thiết kế này sẽ không chịu trách nhiệm cho bất kỳ thiệt hại nào đối với thiết bị của bạn.
