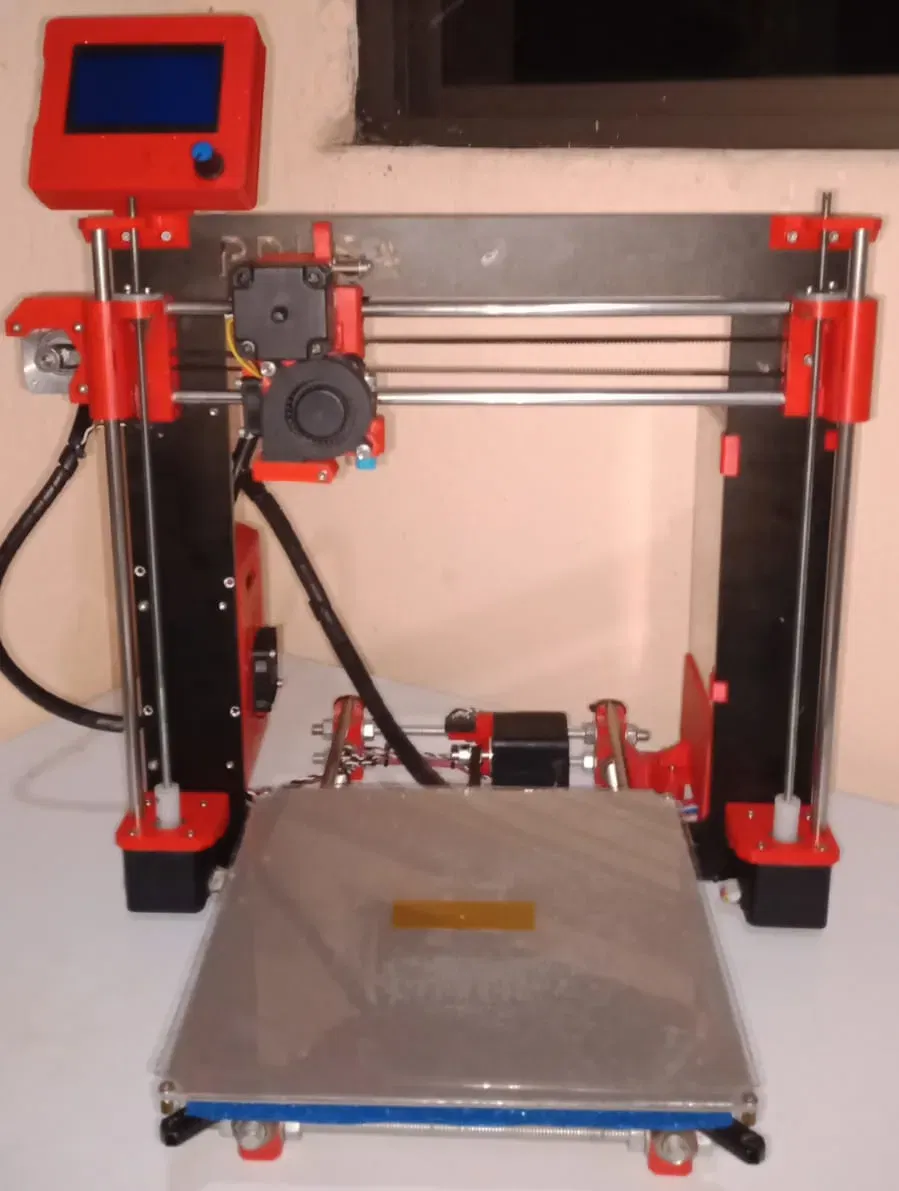

Khung máy in Prusa i3 với các bộ phận in 3D tùy chỉnh

Tôi đã có một khung i3 để xây dựng một máy in, không may là các lỗ đã được khoan quá lớn nên các bu lông M3 dự kiến không vừa, ban đầu tôi đã sử dụng đai ốc ở phía sau nhưng chúng có xu hướng rơi ra và trông không đẹp mắt, vì vậy tôi đã phải chỉnh sửa các bộ phận gốc để phù hợp với các bu lông lớn hơn và mặc dù các tệp nguồn cho tất cả các máy in của Prusa đều có sẵn trên github, tất cả các giá trị đều được mã hóa cứng làm cho việc điều chỉnh theo nhu cầu cụ thể không dễ dàng, vì vậy tôi đã quyết định tạo ra một phiên bản tham số để những người không phải lập trình viên có thể điều chỉnh và tạo ra.

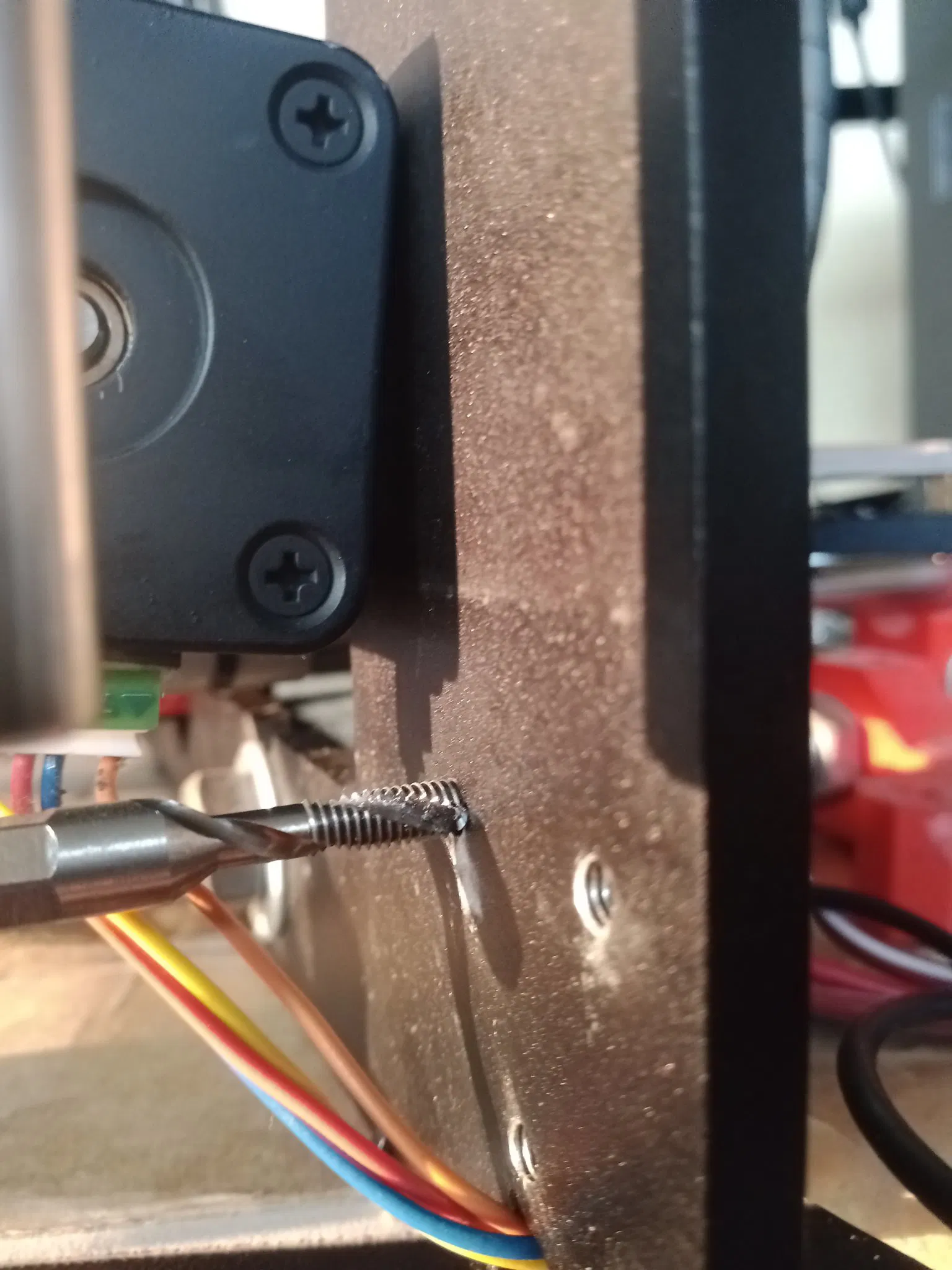

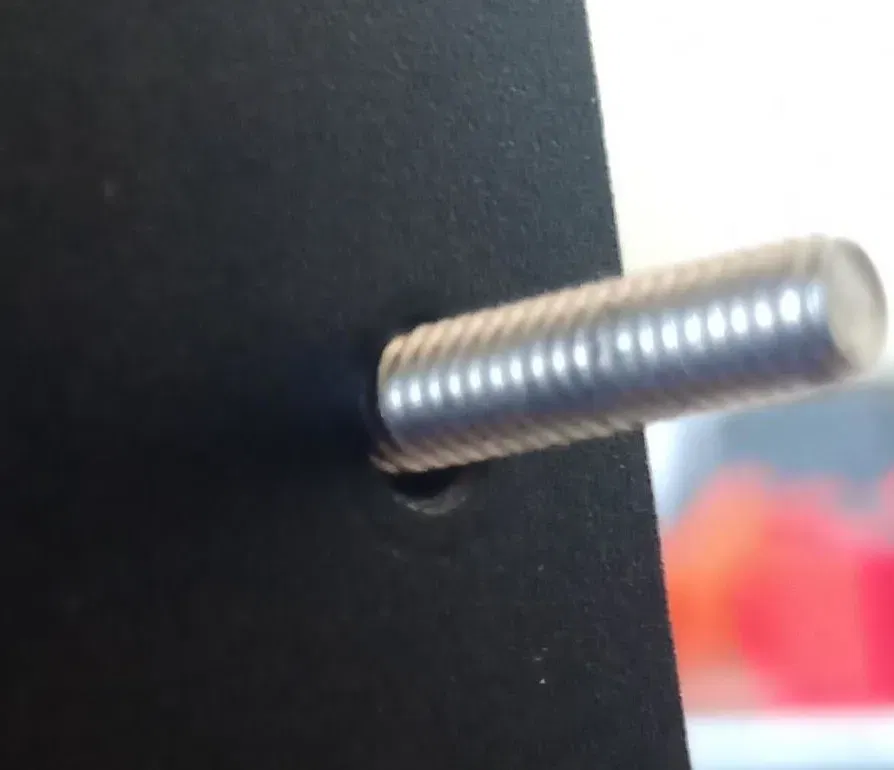

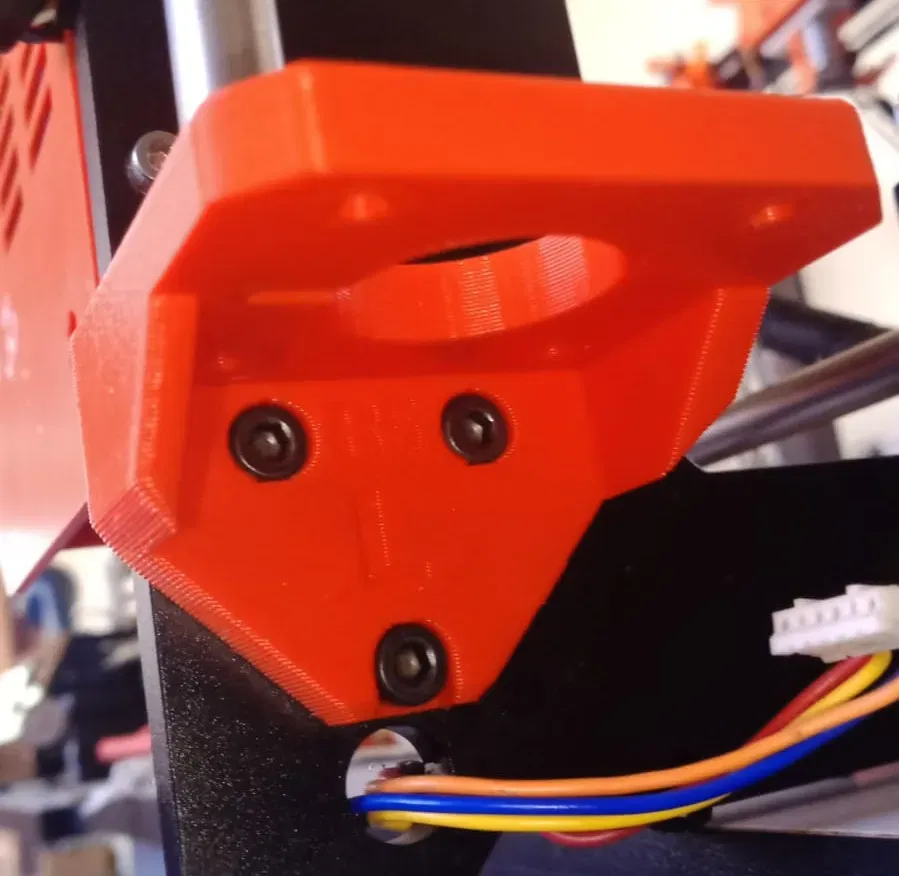

Các lỗ trên khung của tôi lớn hơn một chút so với 3mm nên tôi đã sử dụng bu lông M4 và khoan các lỗ của mình đến kích thước.

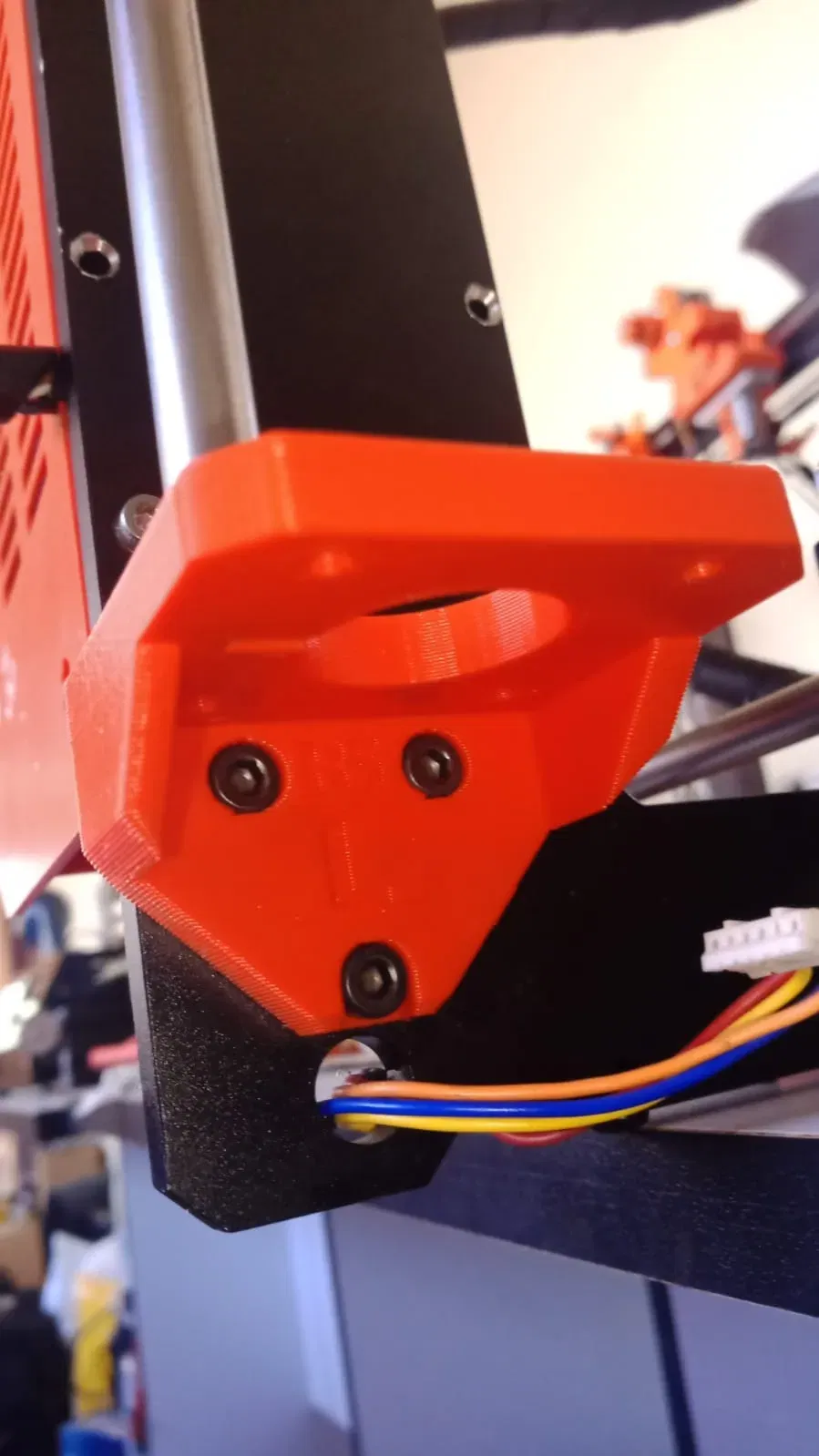

Thiết kế này dựa trên MK3 nhưng nó cũng hoạt động với bất kỳ phiên bản MK2 nào, các giá trị mã hóa sẽ tạo ra các bộ phận gốc của Prusa để bạn có thể xây dựng từ đó.

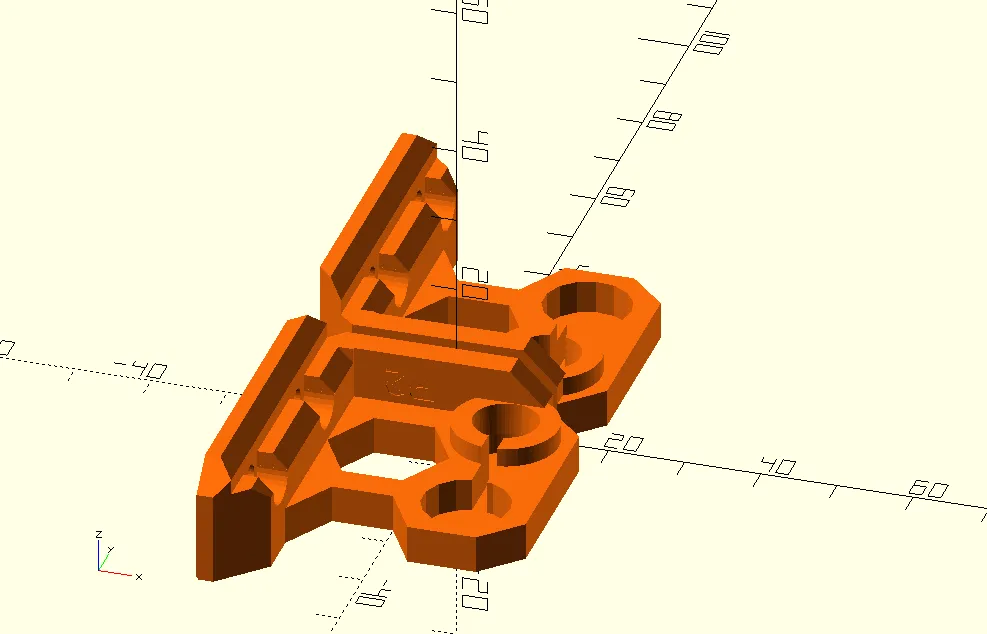

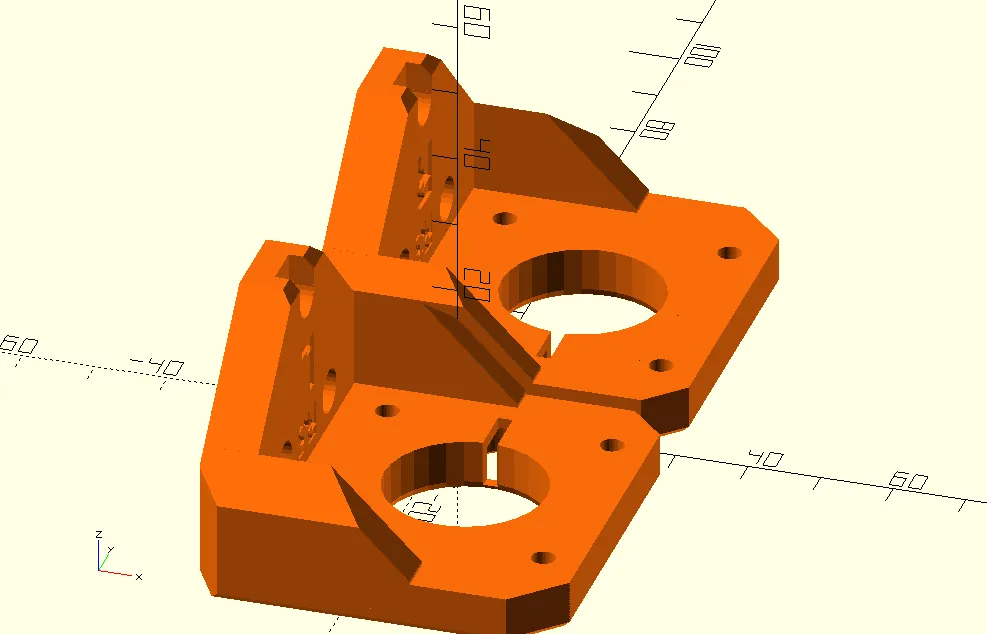

Để điều chỉnh theo nhu cầu của bạn, hãy tải xuống các tệp scad và sử dụng các thanh trượt trên OpenSCAD hoặc truy cập các liên kết Customizer và điều chỉnh từ đó.

Các tệp STL bao gồm là để sử dụng với các vít M4, trong trường hợp bạn thấy khó sử dụng Customizer hoặc OpenScad, vui lòng gửi cho tôi một dòng và tôi sẽ rất vui lòng tải lên các tệp cho kích thước bu lông của bạn.

Xin hãy chắc chắn tải lên các bộ phận tùy chỉnh của bạn để người khác có thể hưởng lợi từ nó, cũng hãy tải lên các sản phẩm của bạn để truyền cảm hứng cho người khác.

Hãy theo dõi, tôi sẽ đăng thêm nhiều bộ phận tham số cho dòng i3 gốc.

Liên kết Customizer
https://www.thingiverse.com/apps/customizer/run?thing_id=6199968&code=5f69cc665cf07b8d9e7fdd210d4980cc

https://www.thingiverse.com/apps/customizer/run?thing_id=6200039&code=6a1058e9cd5579d128cf020dc7c38498

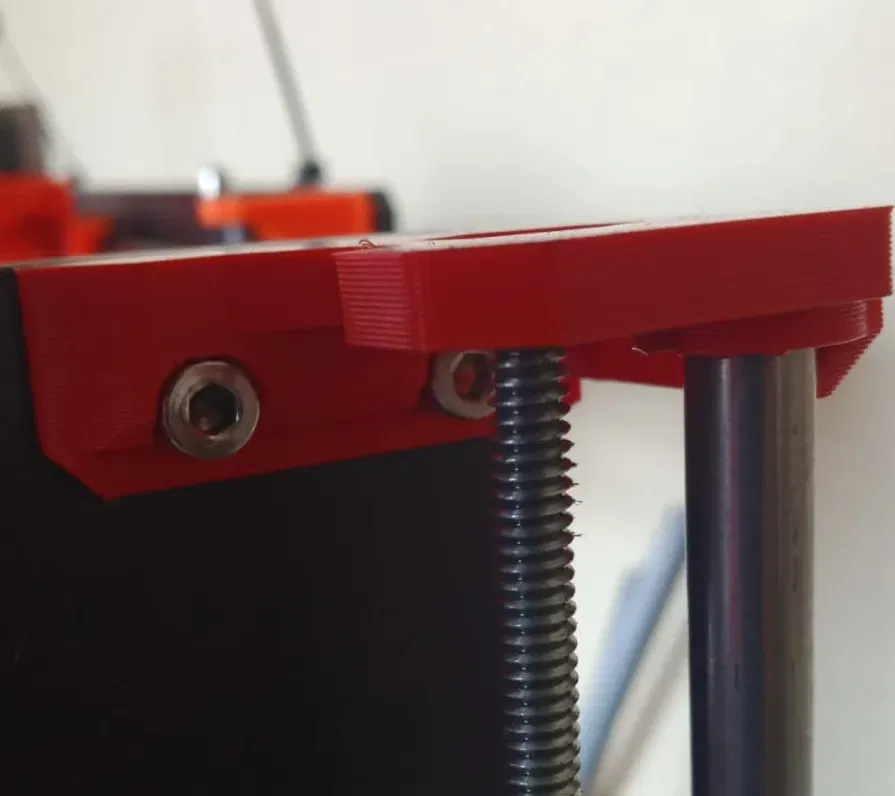

Cập nhật 09/2023 Thêm tham số để điều chỉnh đường kính thanh trơn và vít me cũng như độ dày tường dưới, vì các thanh của tôi đã được cắt theo thiết kế MK2 và cuối cùng quá ngắn sau bản cập nhật, tôi đang sử dụng thanh trơn 5/16 và vít me 3/16 trên bản dựng của mình, các tệp STL đính kèm trong trường hợp có ai đó có bản dựng tương tự.
