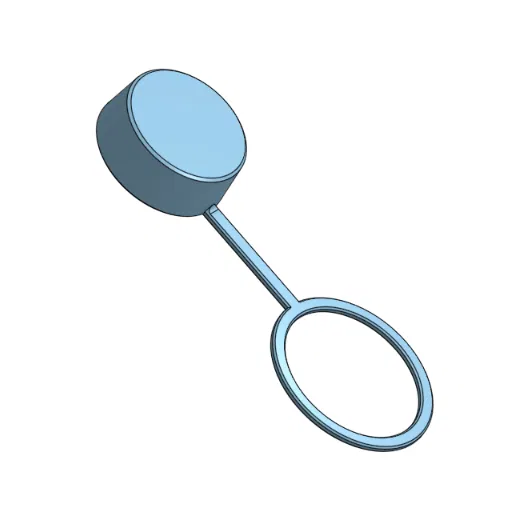

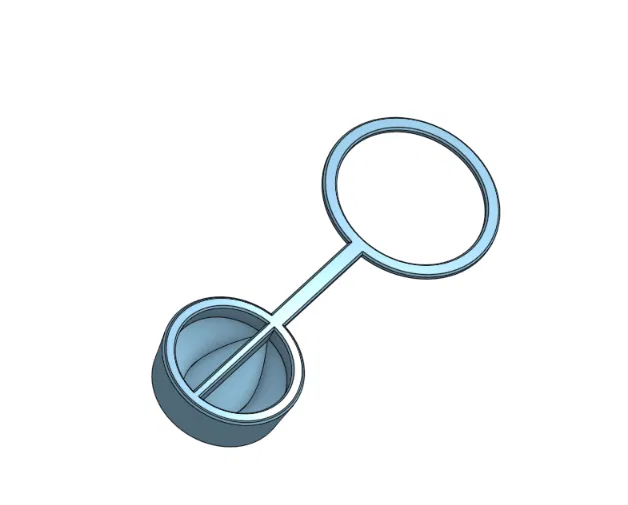

Nút đậy kèm vòng giữ cho lọ thuốc/chai lọ đường kính trong 30.5mm
Nút đậy này là giải pháp thay thế hoàn hảo cho nắp an toàn trên các chai thuốc rỗng, giúp bạn tái sử dụng chai để đựng linh kiện nhỏ một cách tiện lợi. Thiết kế tối ưu cho nhựa in dẻo với tùy chọn có hoặc không kèm vòng giữ.
Mô tả
Lưu ý quan trọng: Các loại nắp an toàn (safety cap) trên chai thuốc đều có lý do chính đáng - giúp ngăn trẻ em ăn nhầm "kẹo" bên trong - vì vậy đừng bao giờ thay thế tính năng an toàn này trên các chai đang chứa thuốc. Mình thường tận dụng lại các vỏ chai thuốc rỗng để đựng linh kiện nhỏ, và đó là trường hợp duy nhất mà mình dùng nút đậy này.

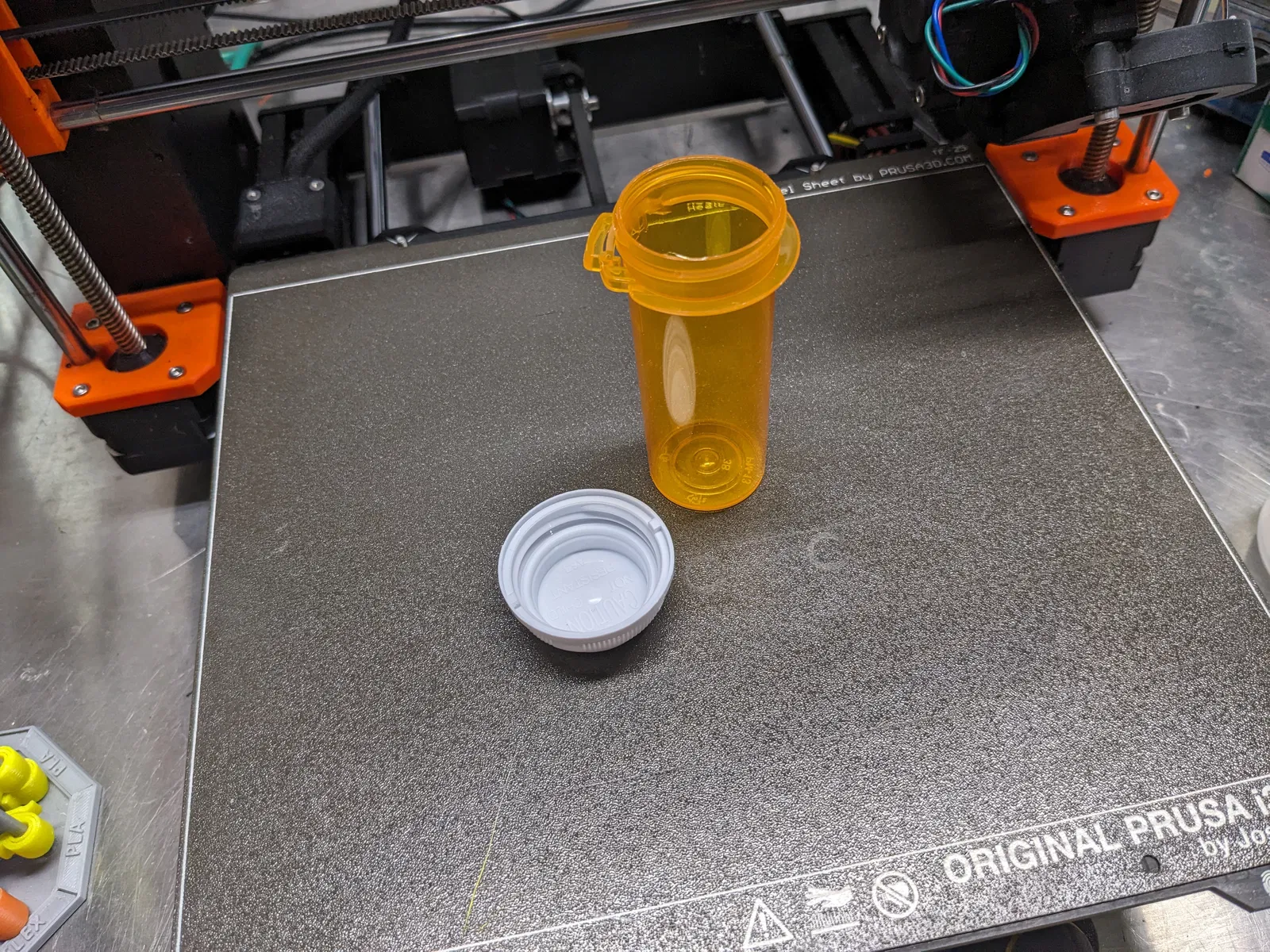

Mình thiết kế nút đậy này cho loại chai thuốc như trong ảnh, có đường kính trong (ID) là 30.5mm. Mình đoán là bạn có thể phóng to/thu nhỏ (scale) để vừa với các kích thước chai khác, nhưng mình chưa thử qua. Mặc dù nắp an toàn gốc có thể lật ngược để vô hiệu hóa tính năng khóa, nhưng nó vẫn dễ bị thất lạc mỗi khi tháo ra.
Một điểm trừ nhỏ là khi dùng nút này, chai rỗng sẽ không đứng vững được, nhưng cũng dễ xử lý thôi. Dù vậy, mình có đính kèm thêm một phiên bản không có vòng giữ (retainer) để các bạn tùy chọn.

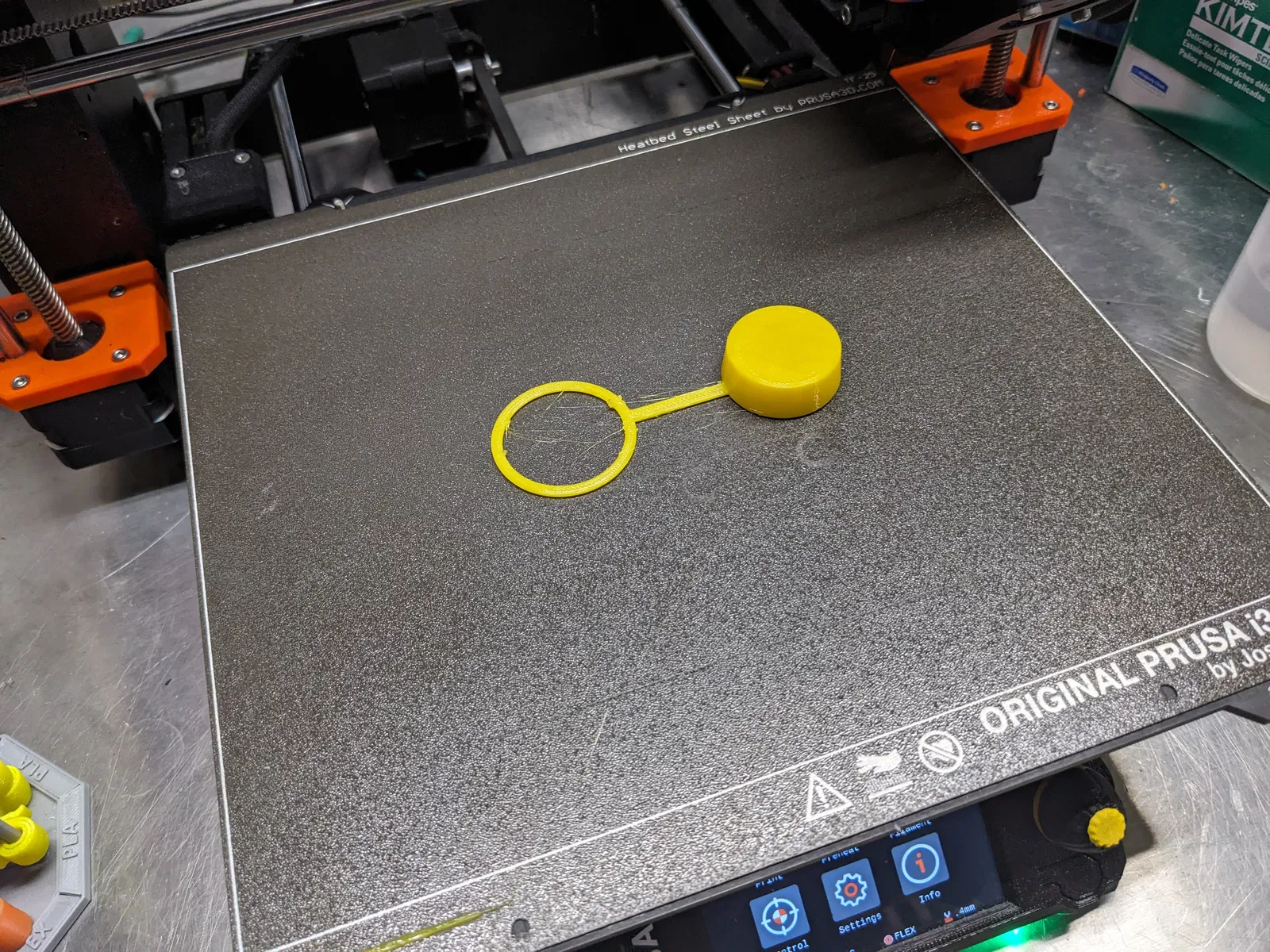

Thiết kế này tối ưu nhất khi in bằng nhựa dẻo (flexible filament).
Lắp ráp và sử dụng

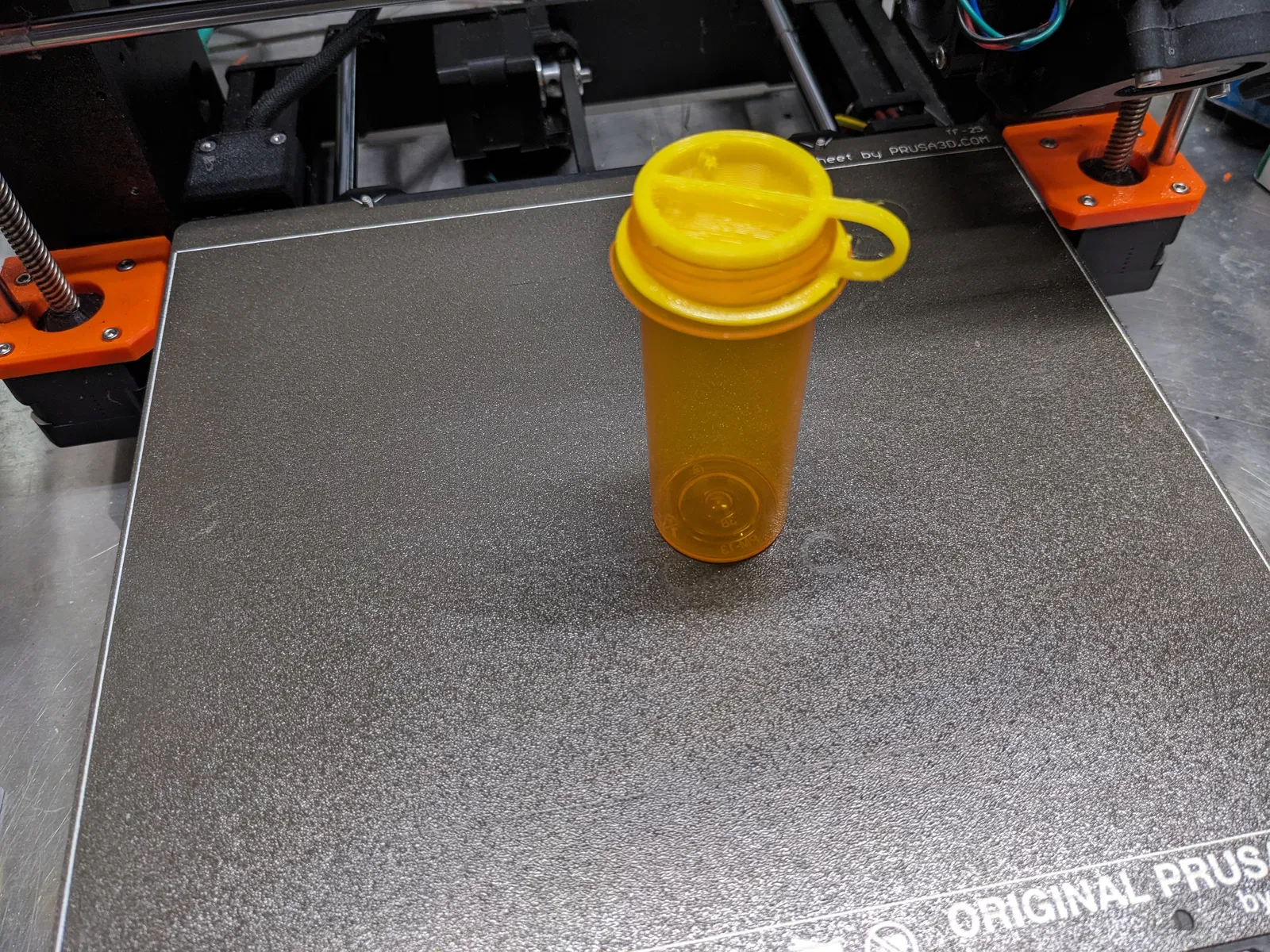

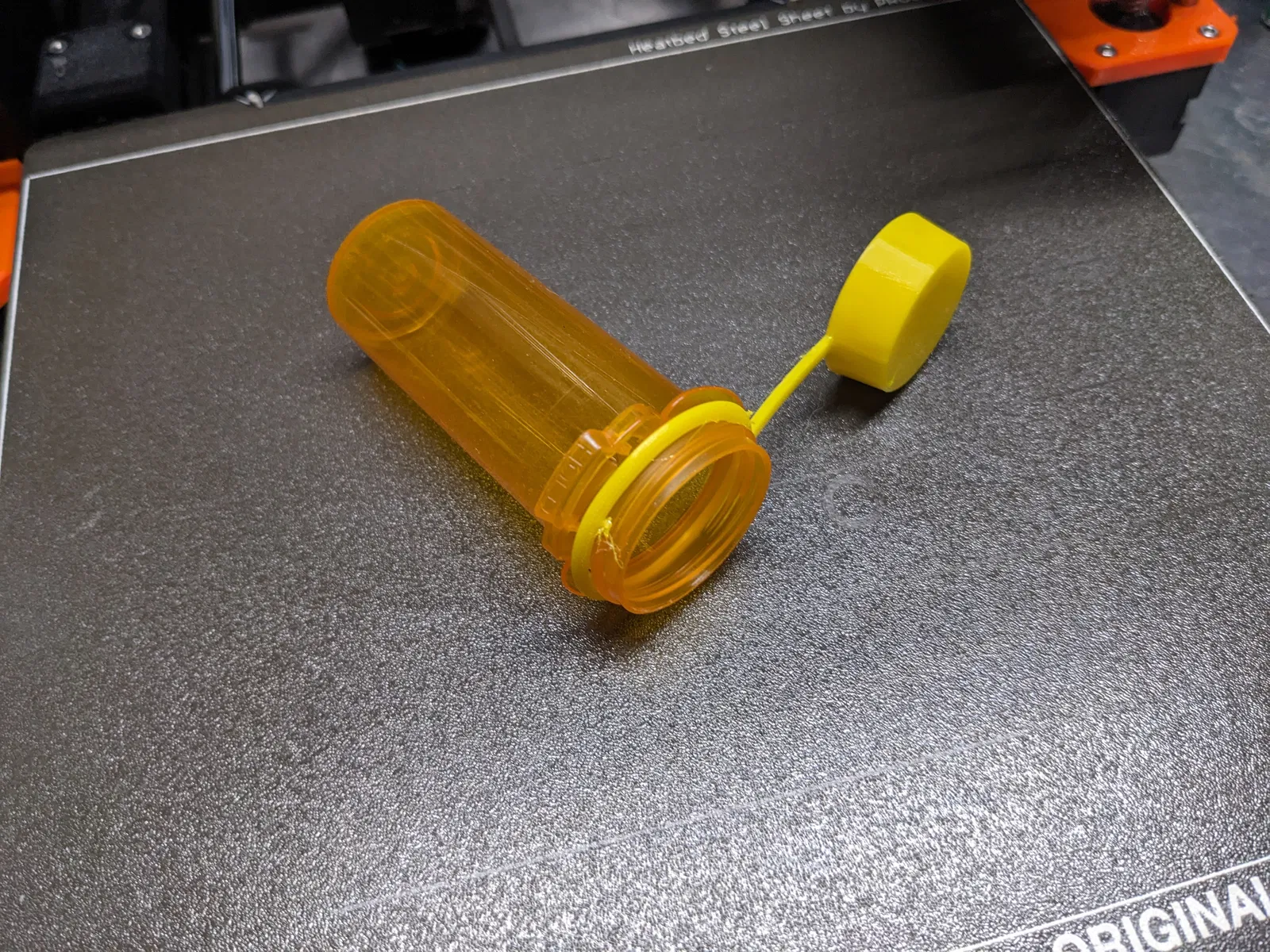

Gắn vòng giữ vào đường kính ngoài (OD) của chai như hình minh họa.
Hướng dẫn in
Nên in bằng nhựa FLEX sử dụng file 3mf đính kèm, nếu không thì dùng thông số sau:
- Chiều cao lớp in (layer height): 0.2mm
- Tường (perimeters): 2 lớp
- Độ lấp đầy (infill): 15% kiểu grid
- Lớp bề mặt trên cùng: 3 lớp (tùy chọn; mình giảm số lớp để in nhanh hơn và tiết kiệm nhựa)
CAD
File OnShape 3D CAD của thiết kế này nằm tại đây:
