Giá đỡ trạm sạc USB cho bảng Skadis

Giới thiệu

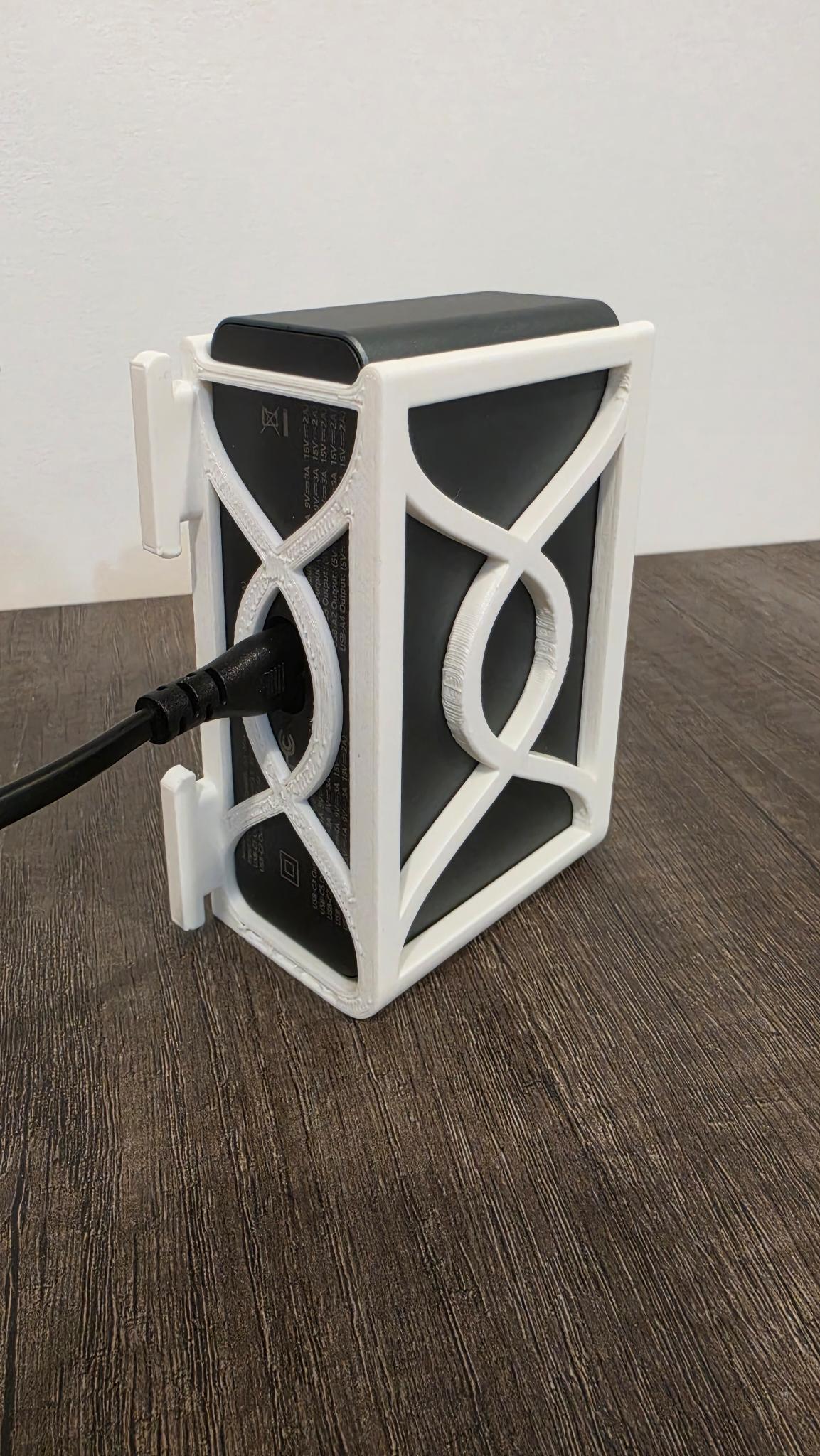

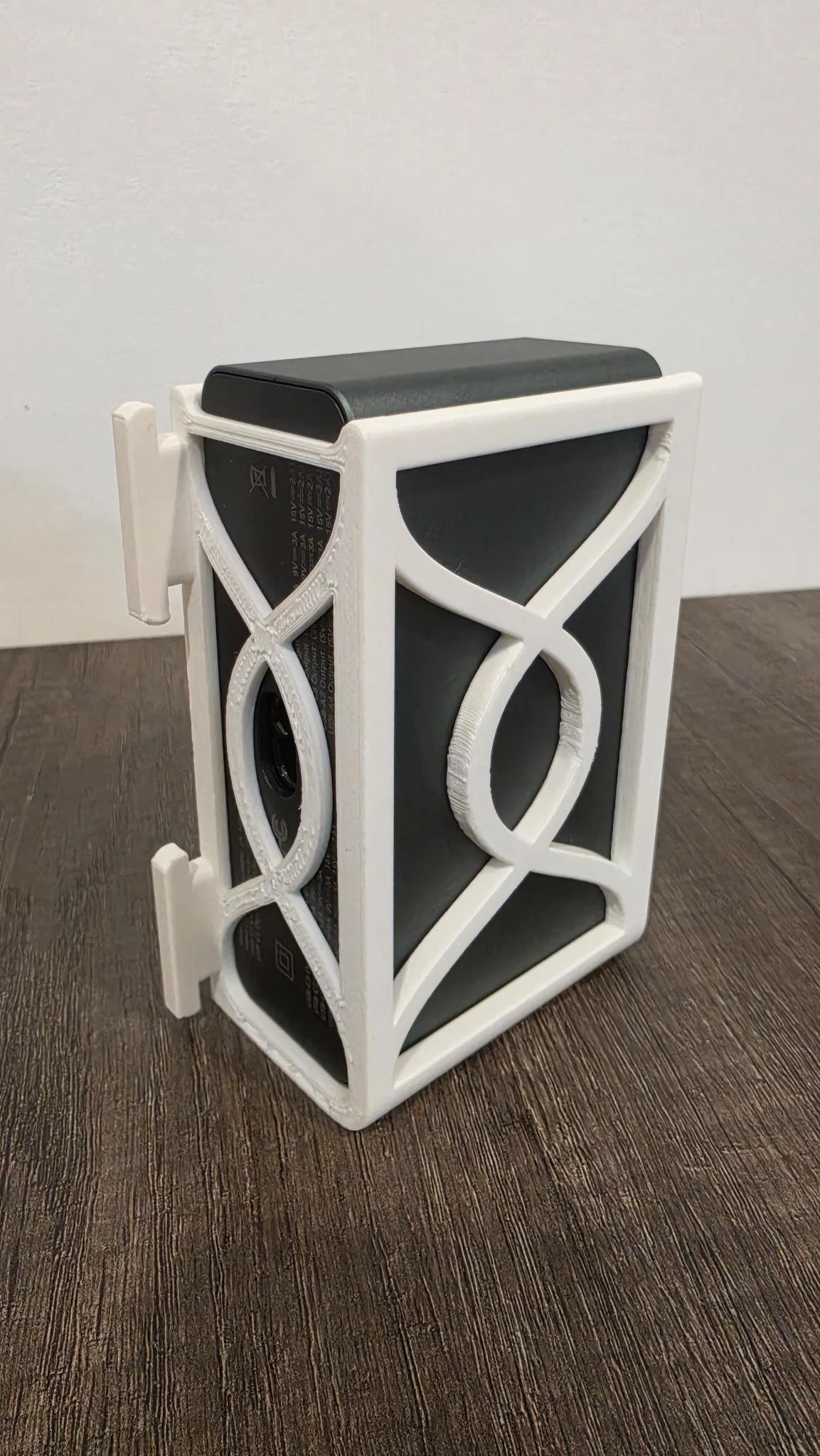

Đây là giá đỡ (holder) cho trạm sạc USB MEKIOJEO gắn trên bảng Skadis.

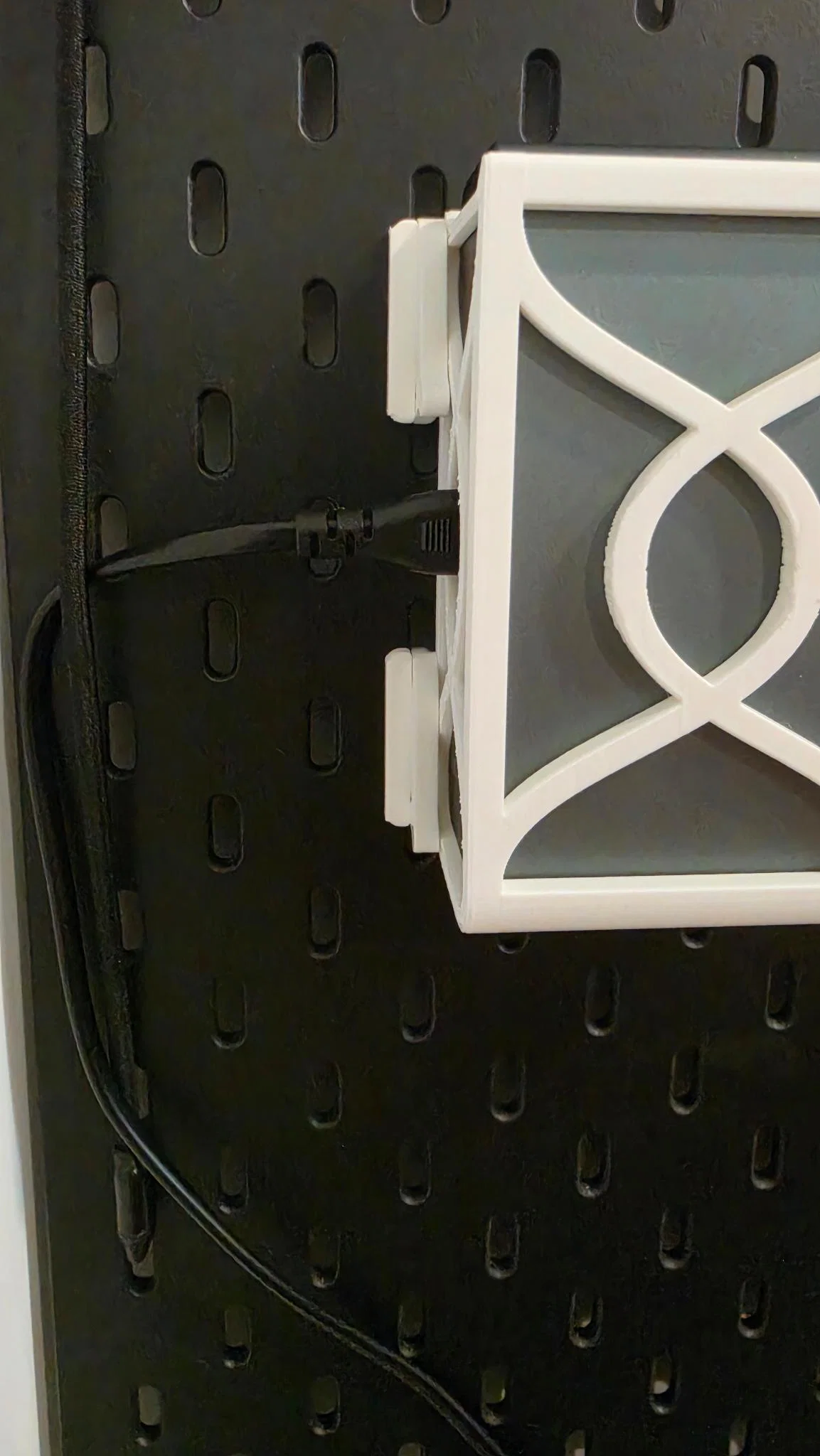

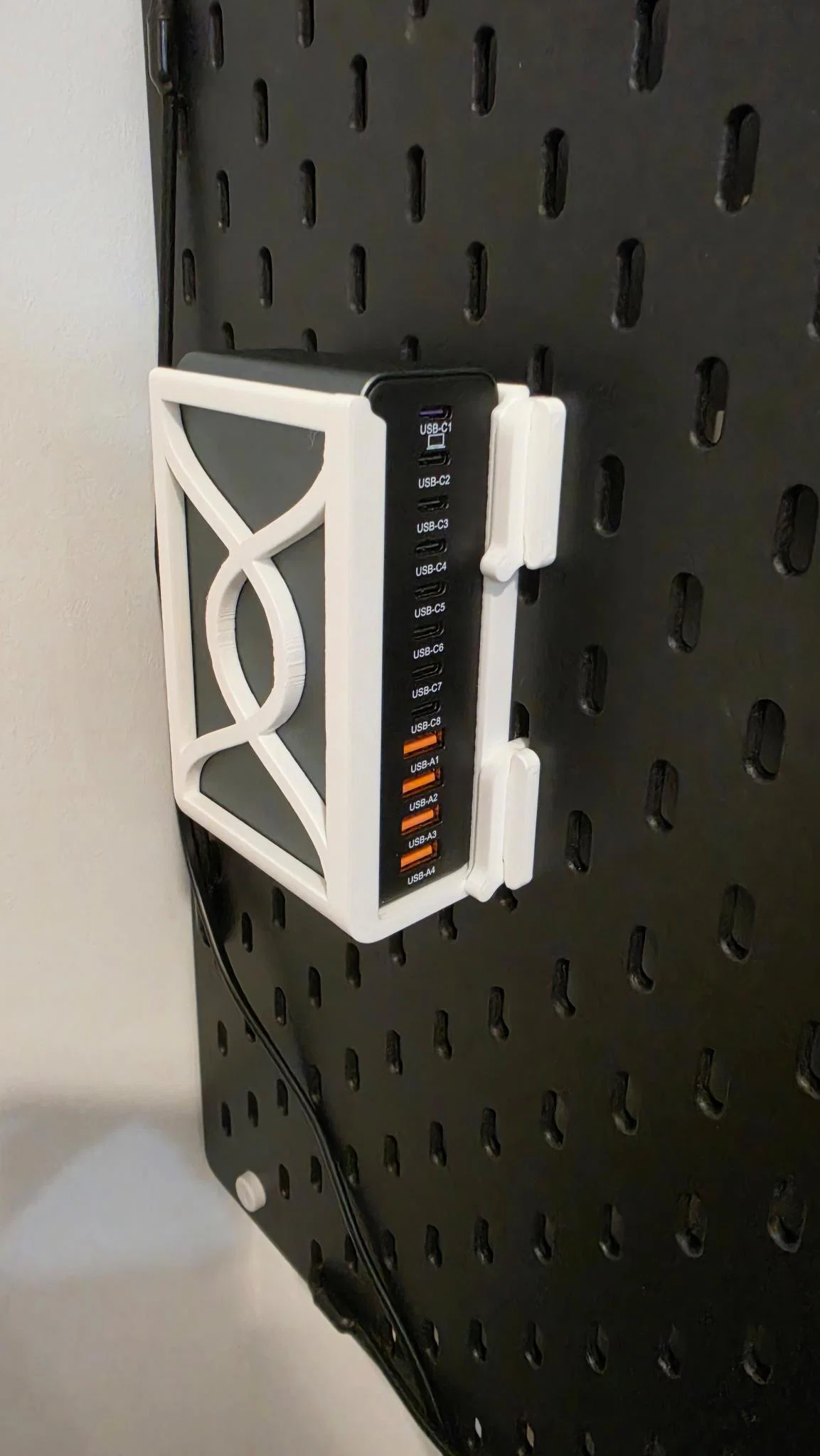

Sử dụng thiết kế cơ chế khóa Skadis tuyệt vời từ @mkingery, mình đã gắn cố định hub sạc gần nơi đặt các thiết bị cần sạc.

Có 3 file STL đi kèm, 2 file là giá đỡ với sự khác biệt duy nhất nằm ở vị trí các cổng USB. File còn lại là bộ bốn kẹp để gắn giá vào bảng Skadis.

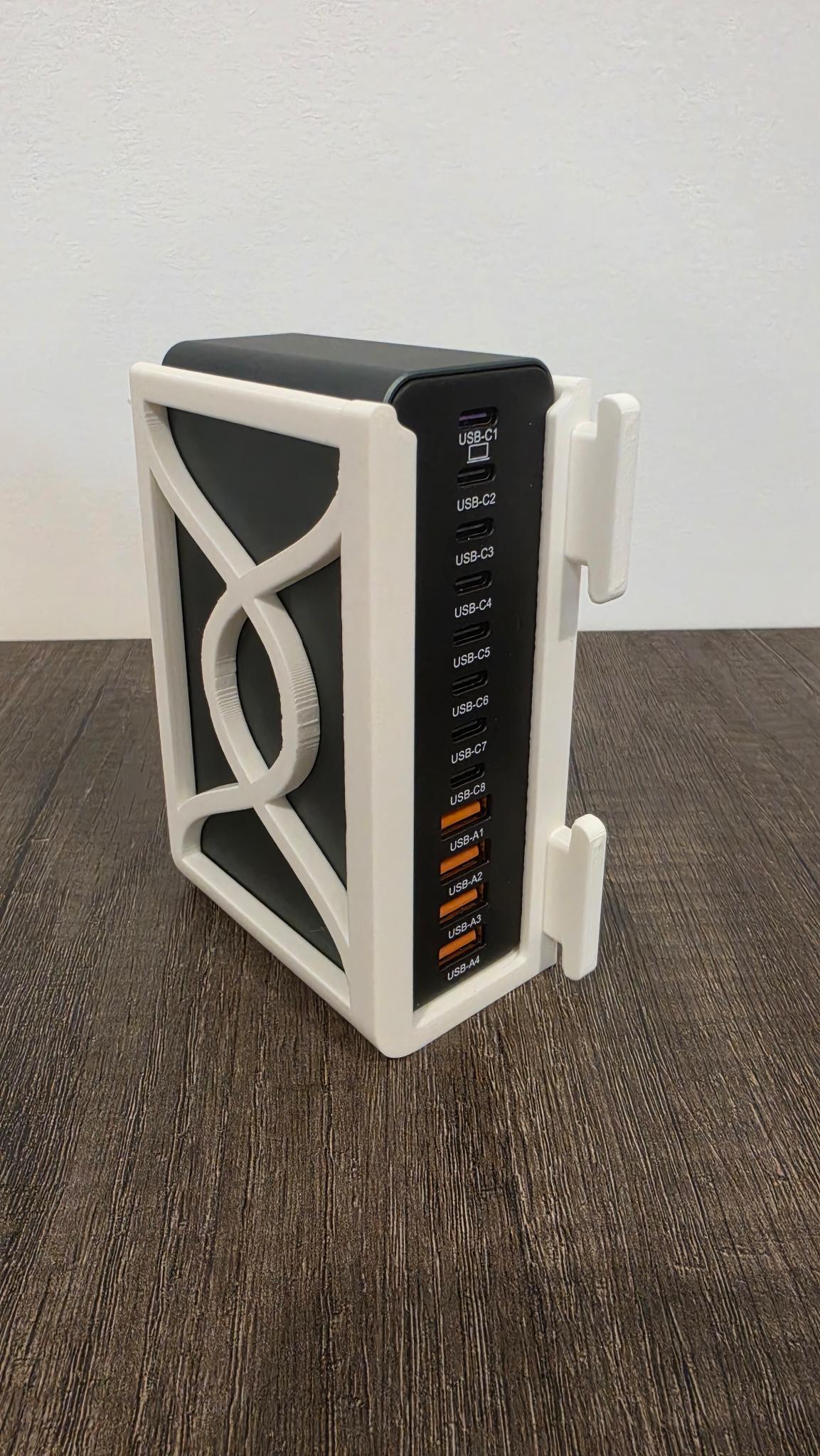

SkadisUSBHubRightOut - Cổng nguồn ở bên trái, các cổng USB ở bên phải SkadisUSBHubLeftOut - Cổng nguồn ở bên phải, các cổng USB ở bên trái

Mình xin lưu ý là mình không hề chỉnh sửa các kẹp này, mình chỉ đính kèm chúng vì file gốc là định dạng .step, không phải ai cũng dễ dàng sử dụng định dạng này.

In ấn

Điều duy nhất cần lưu ý là phần hỗ trợ (supports) và hướng đặt mẫu in.

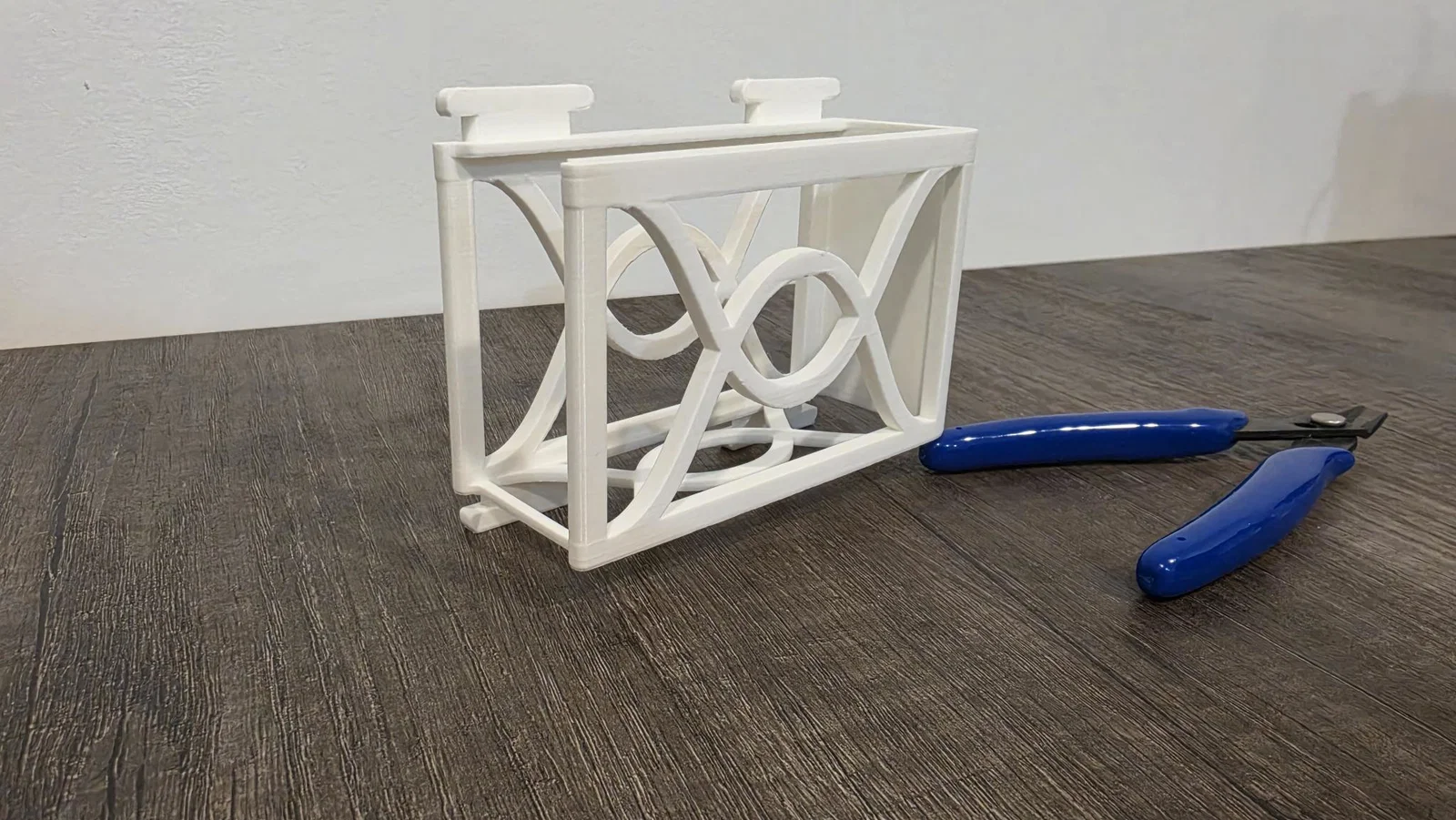

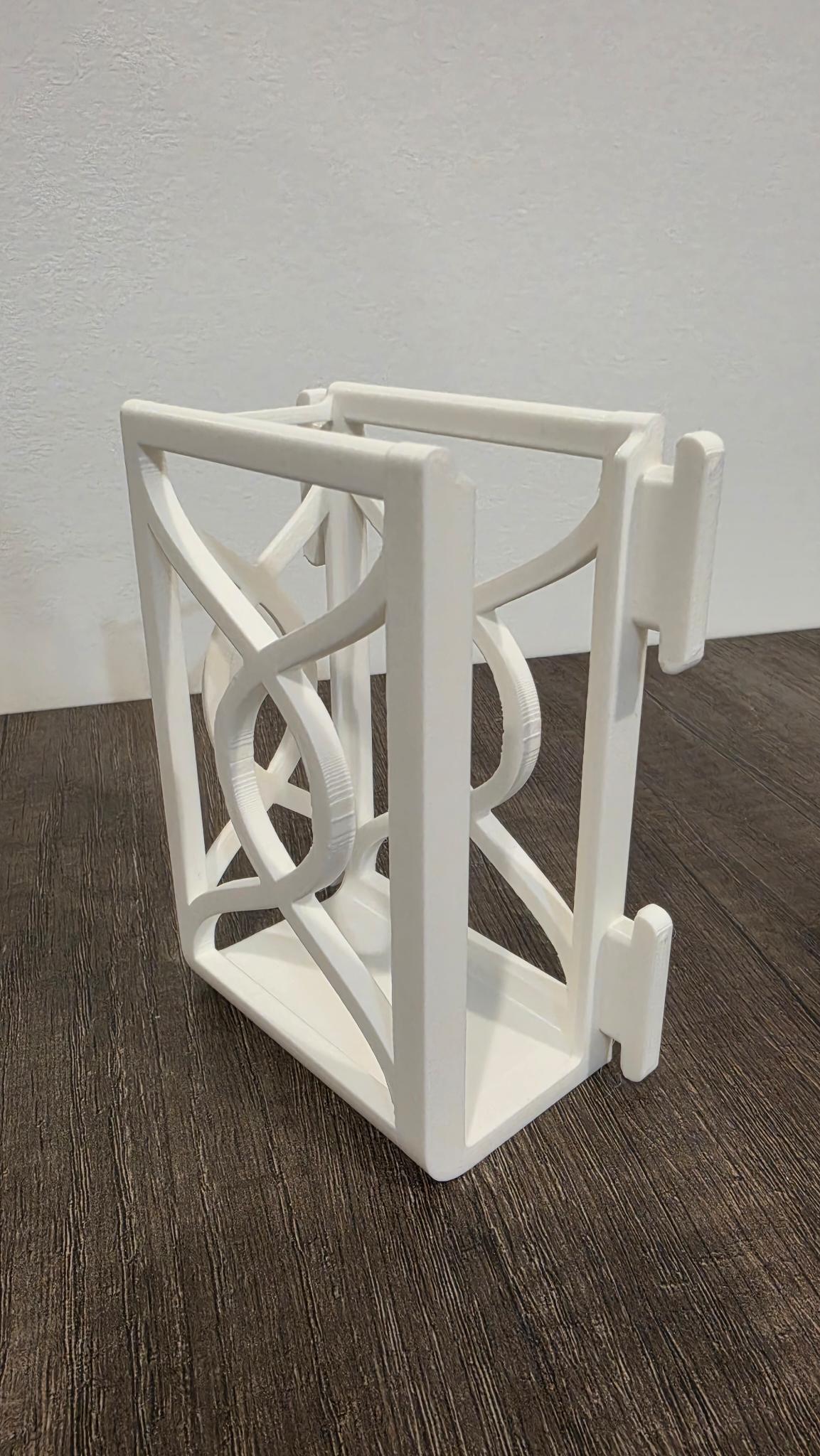

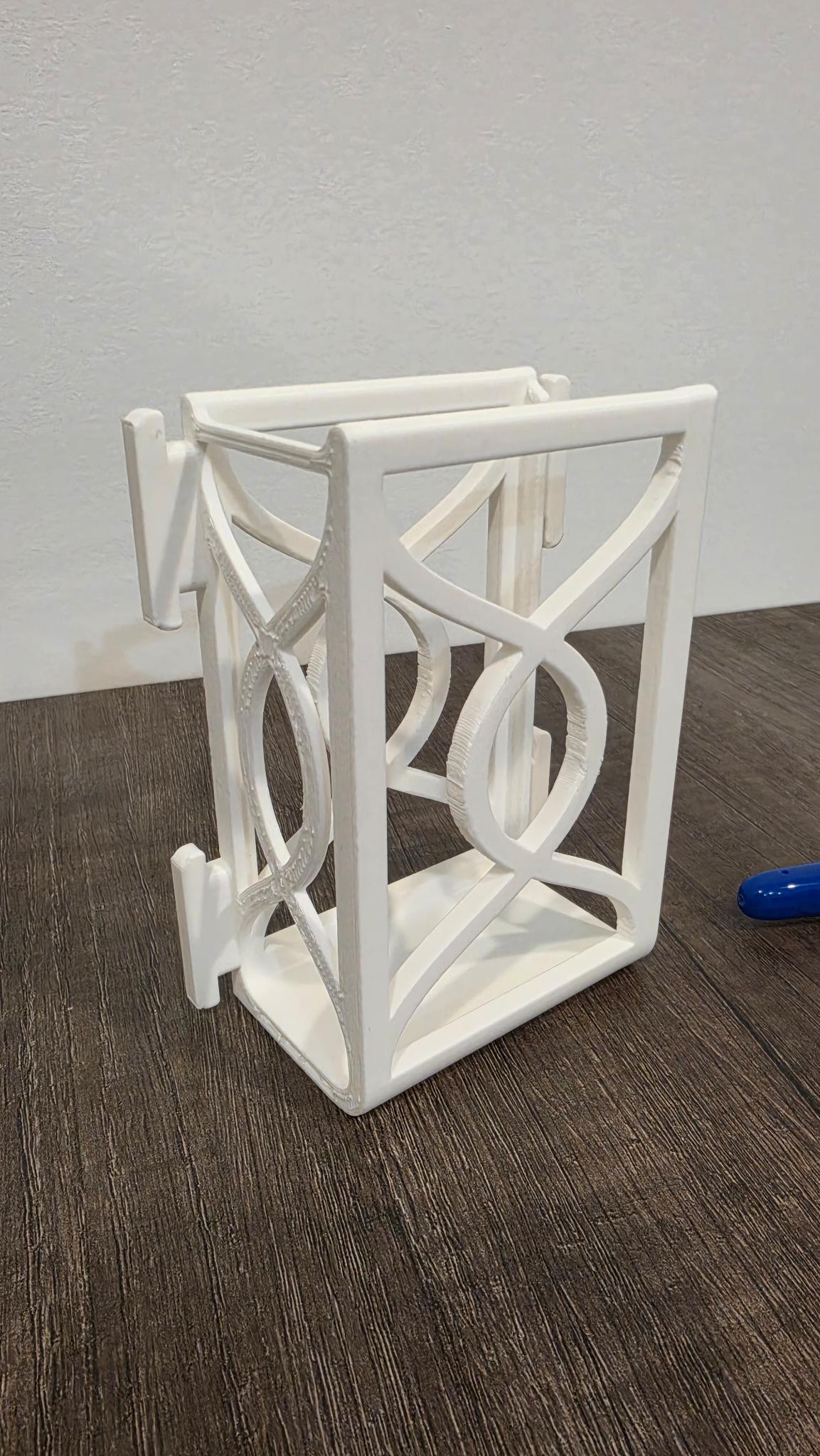

Mình khuyên bạn nên in với mặt sau (nơi cắm nguồn) song song với bàn in giống như hình cuối hoặc hình bên dưới. Điều này sẽ giúp giảm thiểu hỗ trợ cần thiết đồng thời giữ cho hướng lớp in tối ưu về độ bền.

Bạn có thể tự tay loại bỏ các phần hỗ trợ ở những đoạn phẳng lớn tùy thuộc vào khả năng in cầu (bridging) của máy in, cách này sẽ tiết kiệm vật liệu và giúp khâu hậu xử lý dễ dàng hơn.

Thiết lập

Đây là các thiết lập mình đã dùng, nhưng như đã đề cập ở trên, hầu hết đều có thể tùy chỉnh theo sở thích cá nhân:

Số lớp vỏ (Walls): 3, 0.4mm Độ lấp đầy (Infill): Gyroid, 15% Hỗ trợ (Support): Có, chọn Organic Đường bao (Skirt): Có Brim: Không

Nhựa in: Overture PLA White Máy in: Prusa Core One

Khác

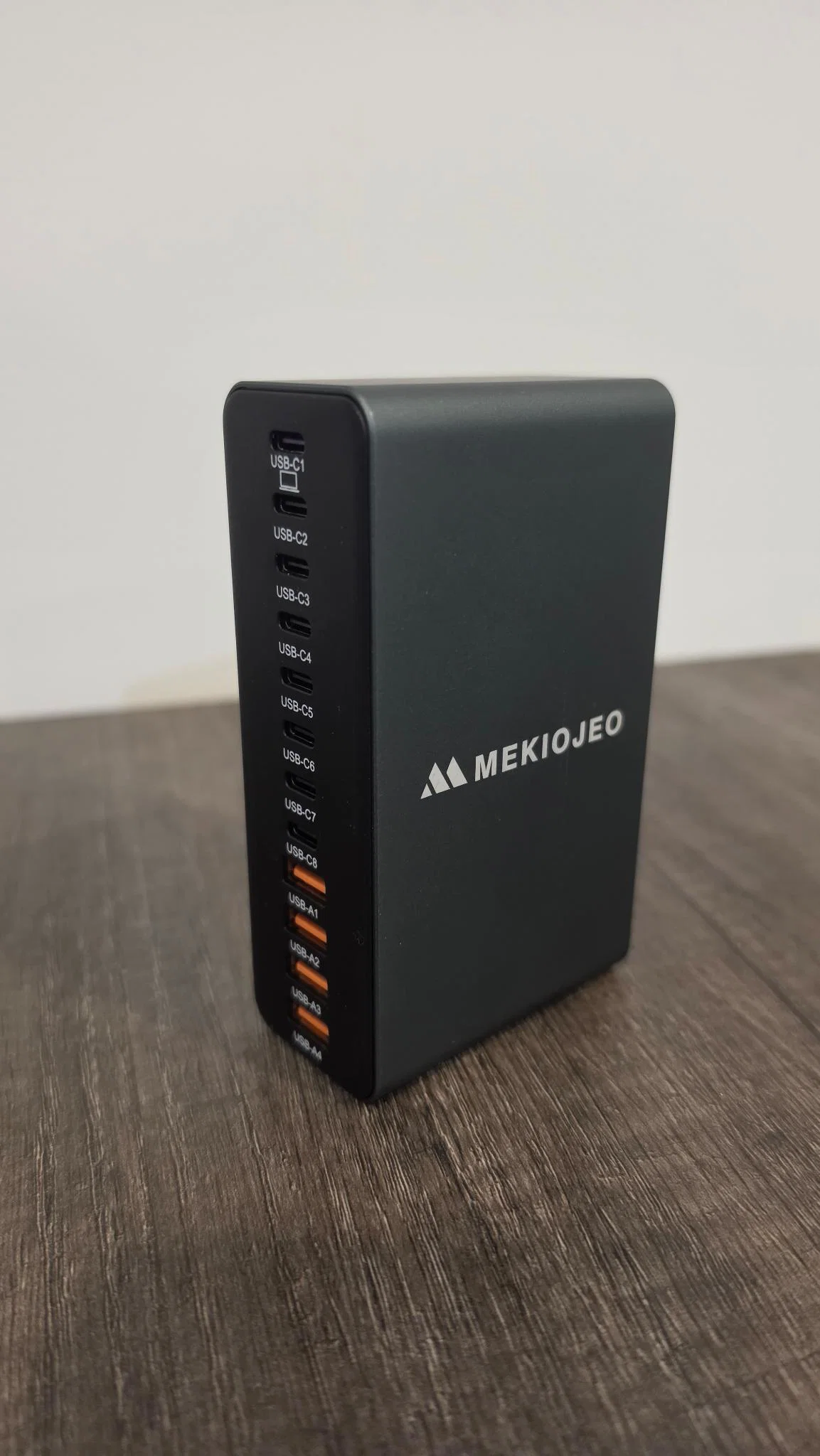

Đây là tên và link của hub sạc mà mình đã sử dụng trên Amazon. Đây là trạm sạc có giá cả hợp lý (30 USD tại thời điểm mình đăng), có nhiều cổng và mình muốn đặt nó gần các thiết bị cần sạc. Mình chưa thử nghiệm liệu nó có bị nóng khi chạy hết công suất 380W hay không vì ngoài điện thoại và Steam Deck thì các thiết bị của mình không cần quá 5W, nhưng ít nhất cổng 1 có thể cung cấp đủ 60W.

"Aluminum Alloy 380W Charging Station Fast USB C Charger Block 12 Ports 65W Laptop GaN Charger for MacBook Pro/Air/iPad Pro/iPhone (Gray)" từ MEKIOJEO https://www.amazon.com/dp/B0FB94H

Chúc các bạn in vui vẻ!
