Vòng đệm cách khoảng cho hộp điện âm tường KU-68/KP-68

Vòng đệm cách khoảng cho hộp điện âm tường KU-68 (Phiên bản cải tiến)

Mô tả mô hình

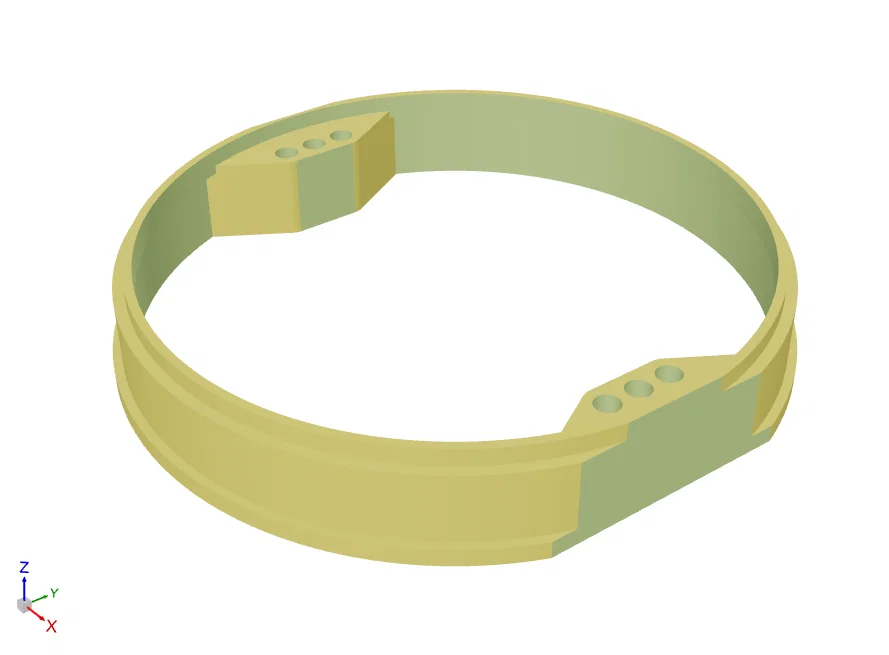

Vòng đệm này được thiết kế để bù đắp khoảng trống do lắp đặt hộp điện không sát với bề mặt tường – tình trạng thường gọi là hộp điện bị "lún". Nó phù hợp với các loại hộp điện phổ biến như KU-68, KP-68, PK1 hoặc A.UK1.

Vòng được chia thành hai nửa đối xứng để bạn dễ dàng lắp đặt mà không cần phải tháo rời hộp điện. Bạn chỉ cần ốp hai nửa này từ phía trước và cố định lại bằng vít thông qua các lỗ ren có sẵn trên hộp điện.

Thông số chính (Có thể tùy chỉnh trong mã nguồn)

Những thay đổi so với bản gốc

1. Sửa lỗi gờ dưới (TODO cũ)

Mã nguồn gốc có một đoạn mã bị lỗi phần gờ:

• Biến ku_vnejsi_d (đường kính = 73,5 mm) bị nhầm thành bán kính → khiến gờ có đường kính lên tới hơn 147 mm.
• Lỗ trong của gờ được tính dựa trên ku_stena (cho kết quả âm) → khiến lỗ bị nhỏ hơn lỗ của vòng đệm.
• Gờ bị đặt trong khối difference() → thay vì được cộng vào thì nó lại bị trừ đi khỏi thân vòng.

Cách sửa: Đã chuyển gờ vào union(), sửa lại bán kính ngoài thành ku_vnejsi_r + 1 và thiết lập lại lỗ trong thành ku_vnitrni_r.

2. Thêm gờ trên

Đã thêm một gờ thứ hai ở cạnh trên của vòng đệm. Khác với gờ dưới (nằm bên ngoài để che khe hở tường), gờ trên hướng vào trong – giúp cố định vòng đệm vào mép hộp điện một cách chắc chắn.

Gờ này được thiết kế lún vào thân 1mm và nhô cao 2mm so với mép trên để khi in 3D, chi tiết này sẽ bám dính chắc chắn vào thân vòng mà không bị bong tróc.
