ECC2 Toolhead Cover _draft.v1 (GLP1) – Nắp toolhead bản nháp v1
Nắp toolhead cho Elegoo Centauri Carbon 2 (ECC2) bản draft v1, hướng tới setup nhẹ. Thiết kế ghép bằng slicer, có điểm nối thô; kèm thông số in, BOM và link hotend/nozzle Microswiss, magnet, vật liệu PP/ASA.
Mô tả
Mình lấy cảm hứng và “mượn” hình học từ vài builder mình thích trên đây. Ghép con “quái” này lại hoàn toàn bằng slicer thôi. Đây là bản nháp thô, nên bạn sẽ thấy vài điểm splice hơi sượng. Mình hy vọng cộng đồng xịn xò ở đây sẽ lấy cái này, trau chuốt lại rồi phát triển tiếp kiểu như SE3D làm ECC1 mod-rush vậy.

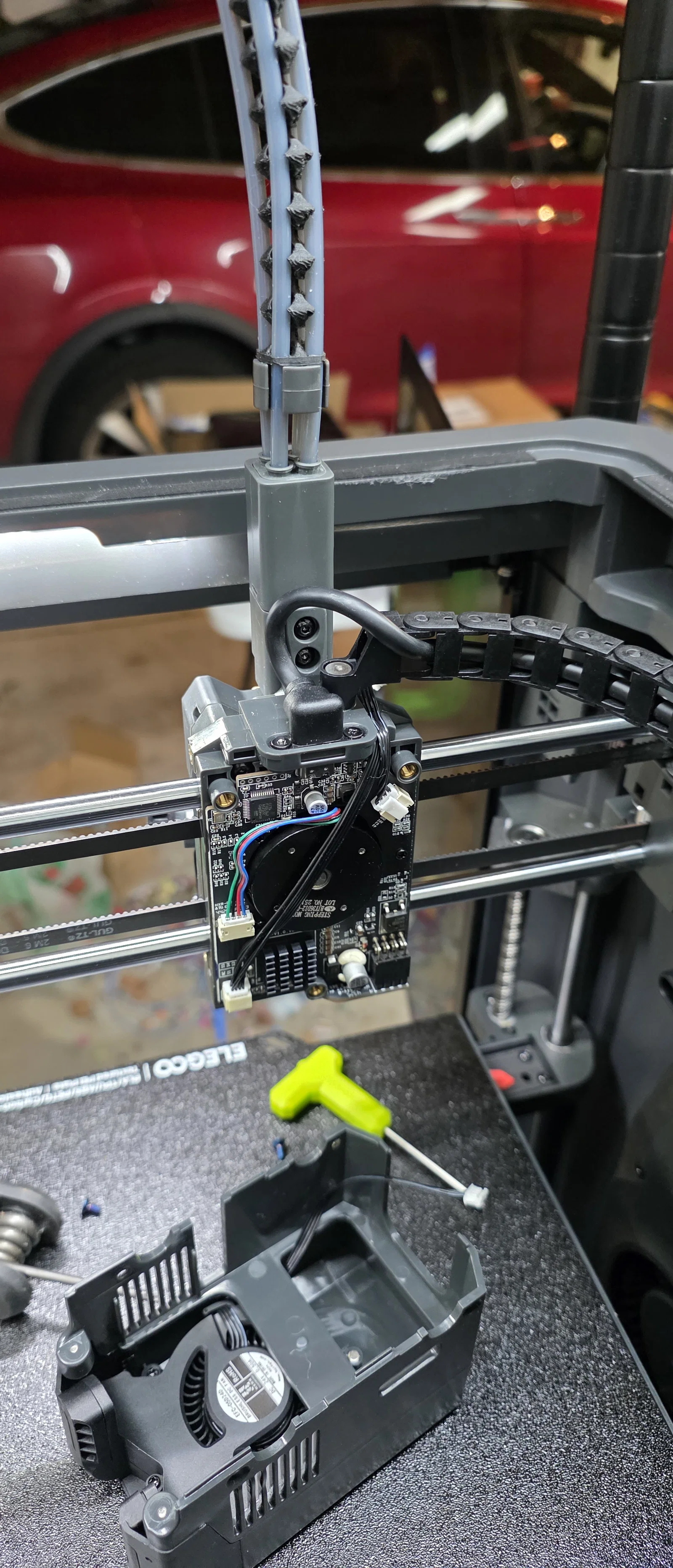

Microswiss cho mình làm beta tester hotend của Elegoo và tới giờ chạy ngon lành, không lỗi gì. Tuy nhiên mình phải chỉnh lại filament tension screw hoặc gear tensioner screw. Mà mình ghét phải tháo cái mid cowl kinh khủng, nên tối đó thức khuya kiểu Rick Sanchez, vào chế độ hyperfocus ADHD và làm luôn cái này.

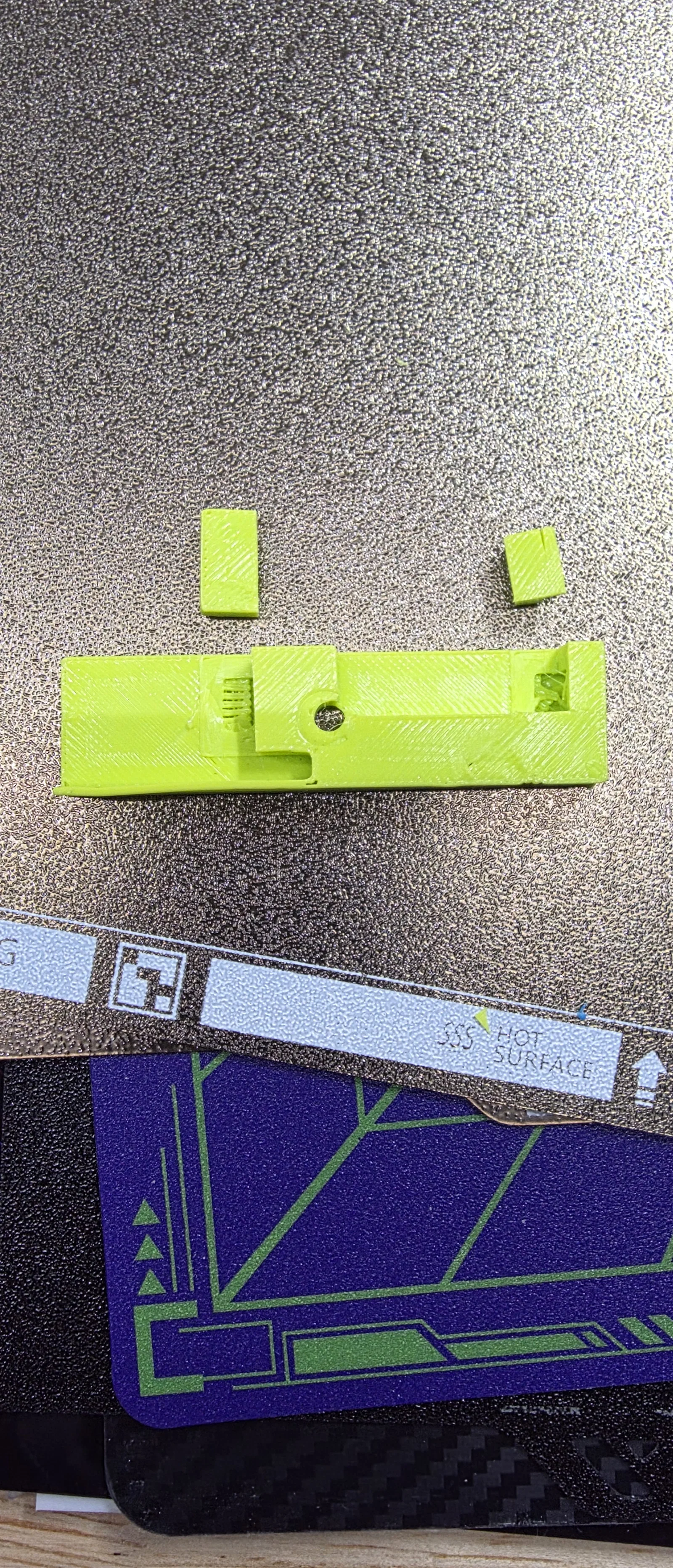

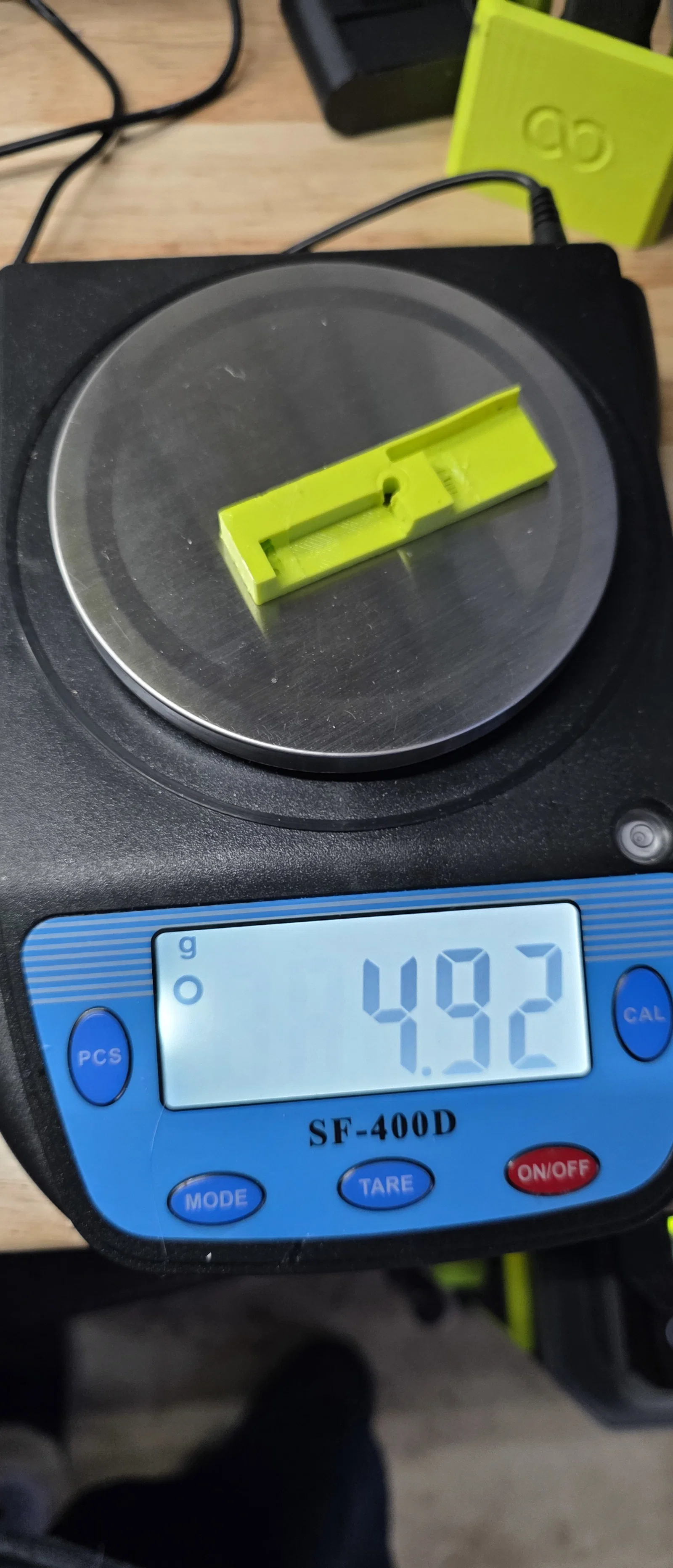

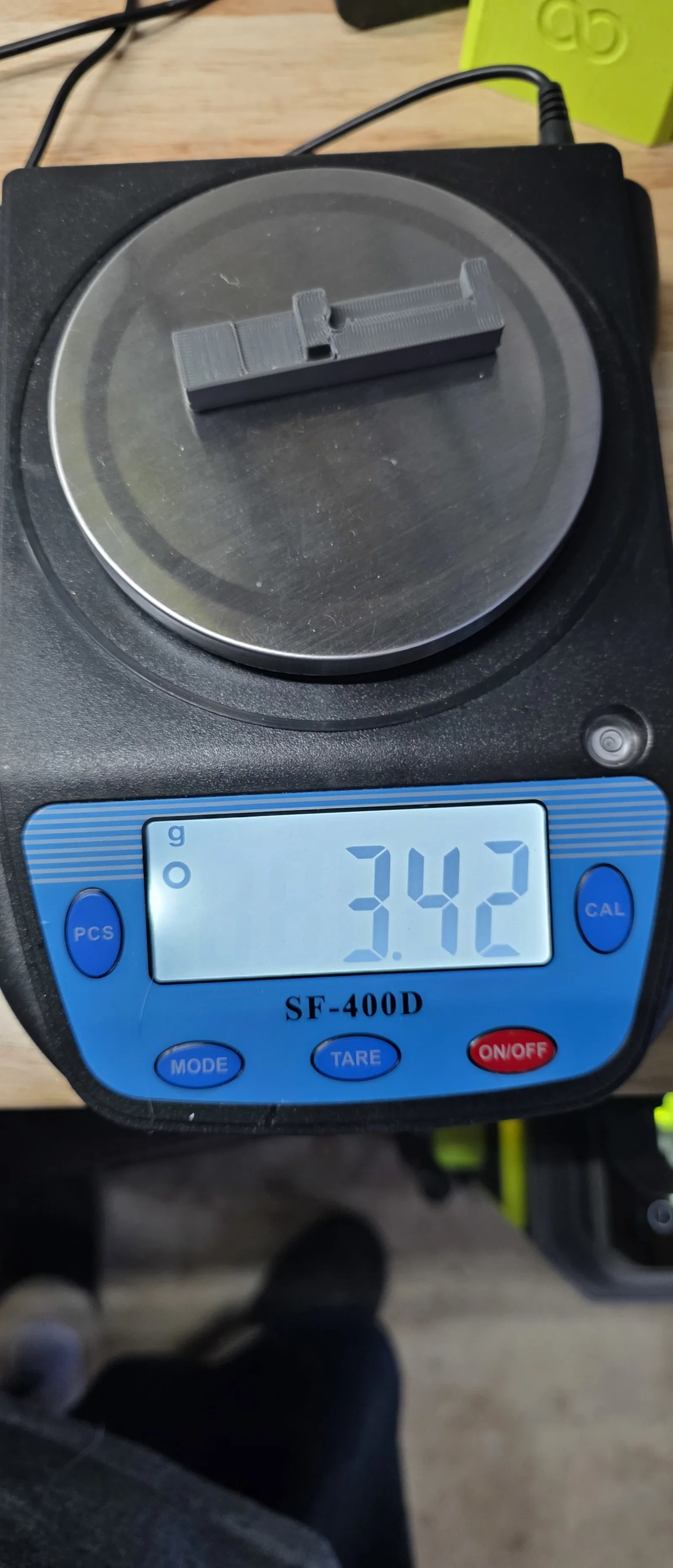

Mình thấy ECC2 tool head mods đang bị “trống”/thiếu, kiểu như có một khoảng vacuum/void/black hole vậy. Cái rear bumper mình chỉnh bằng cách cắt TPU đại khái rồi test tới khi ổn, chứ không có đo đạc chính xác gì hết, nhưng hiện tại vẫn đang chạy ổn. Mình chỉ có file .3mf, trong đó có các phần negative để chặn vùng cắt cho bumper. Nói chung là hy vọng mọi người thích.

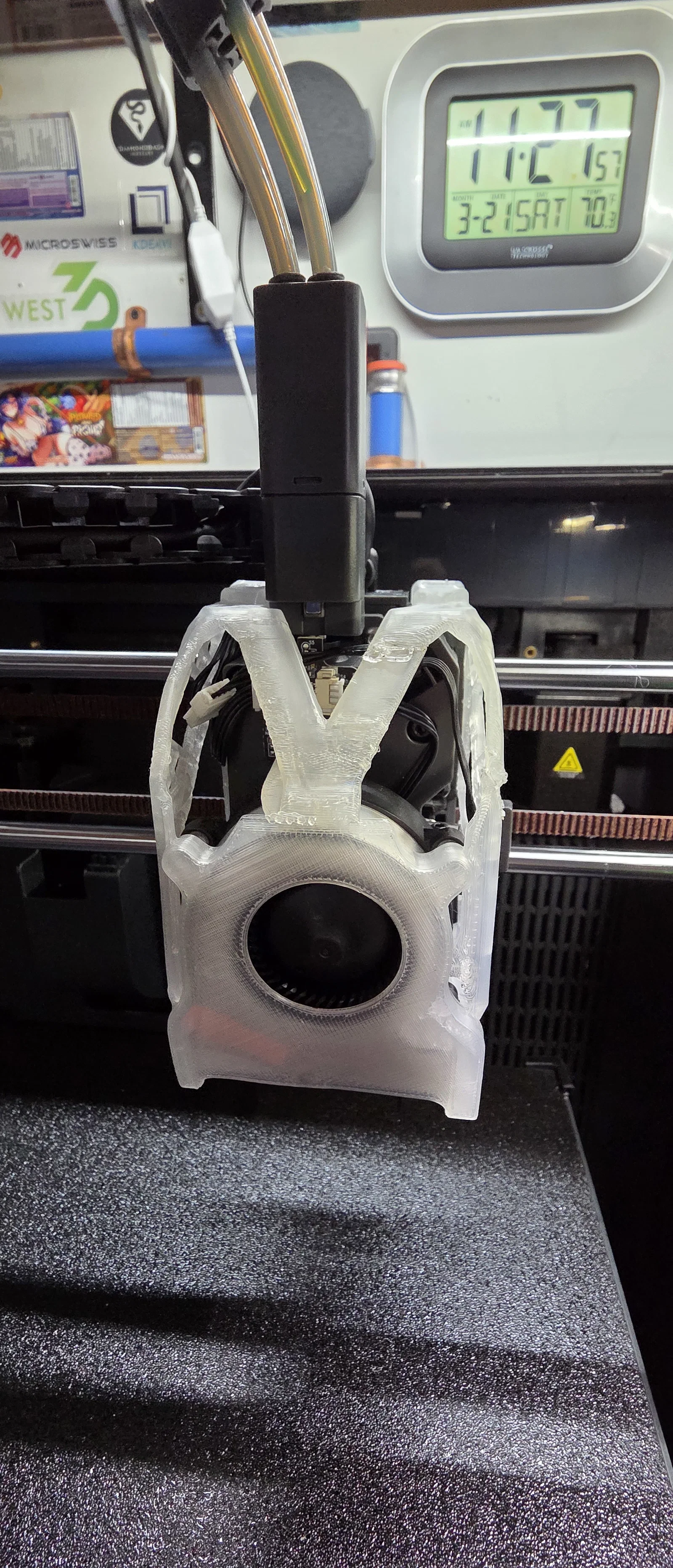

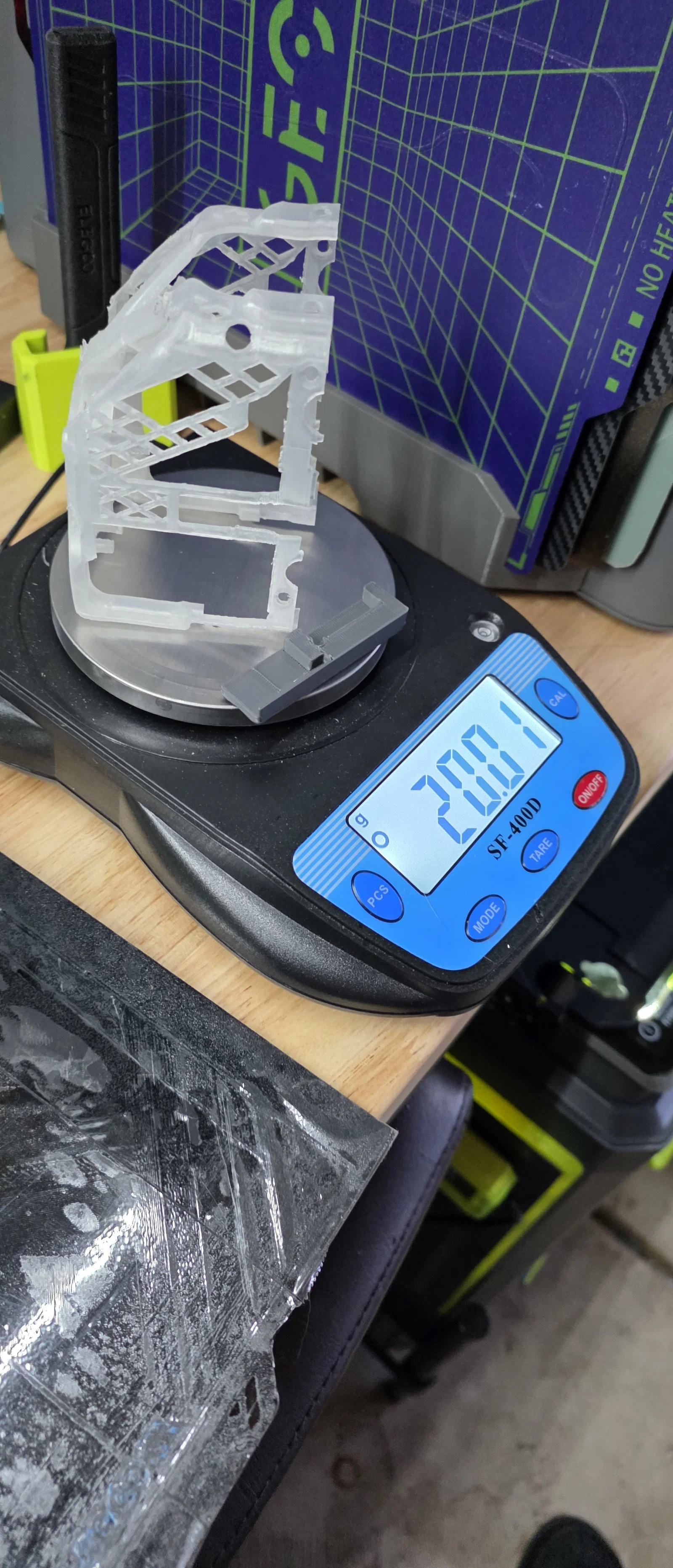

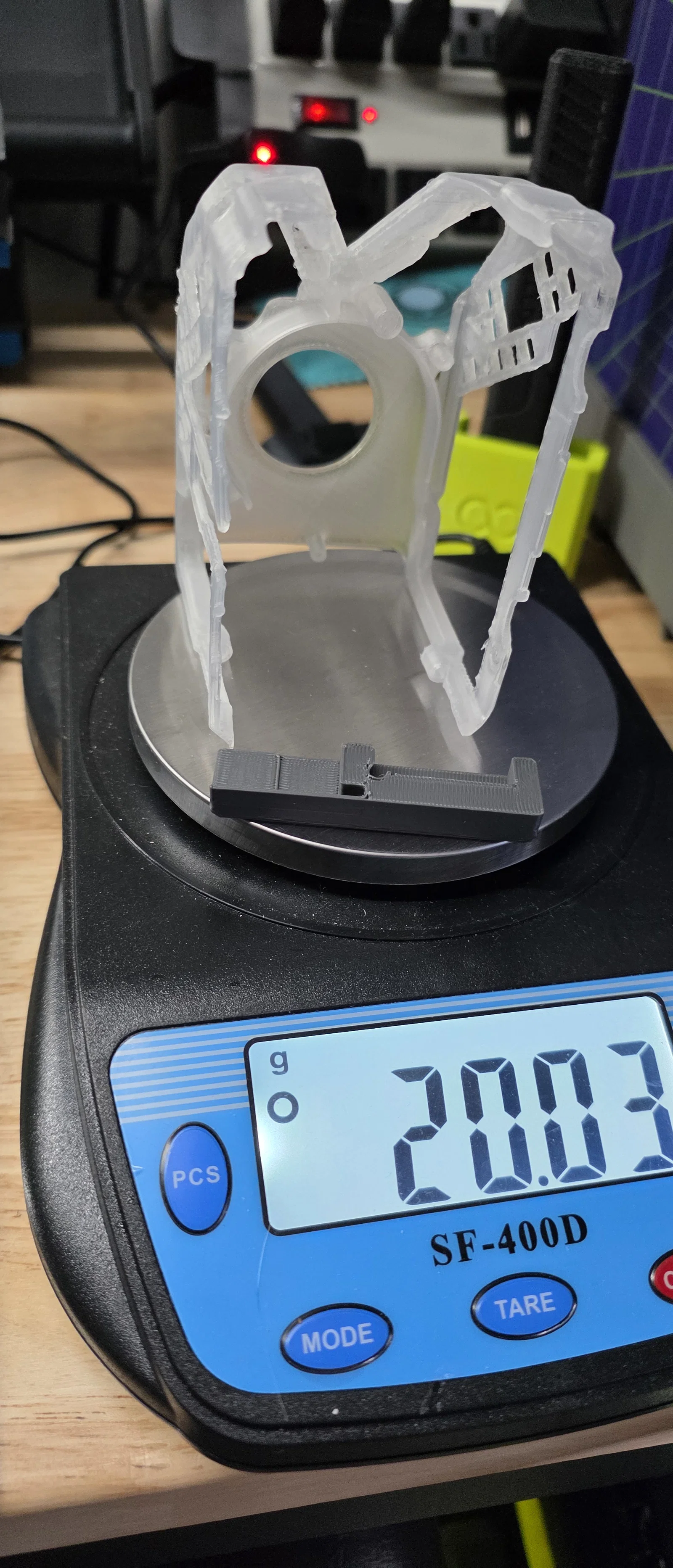

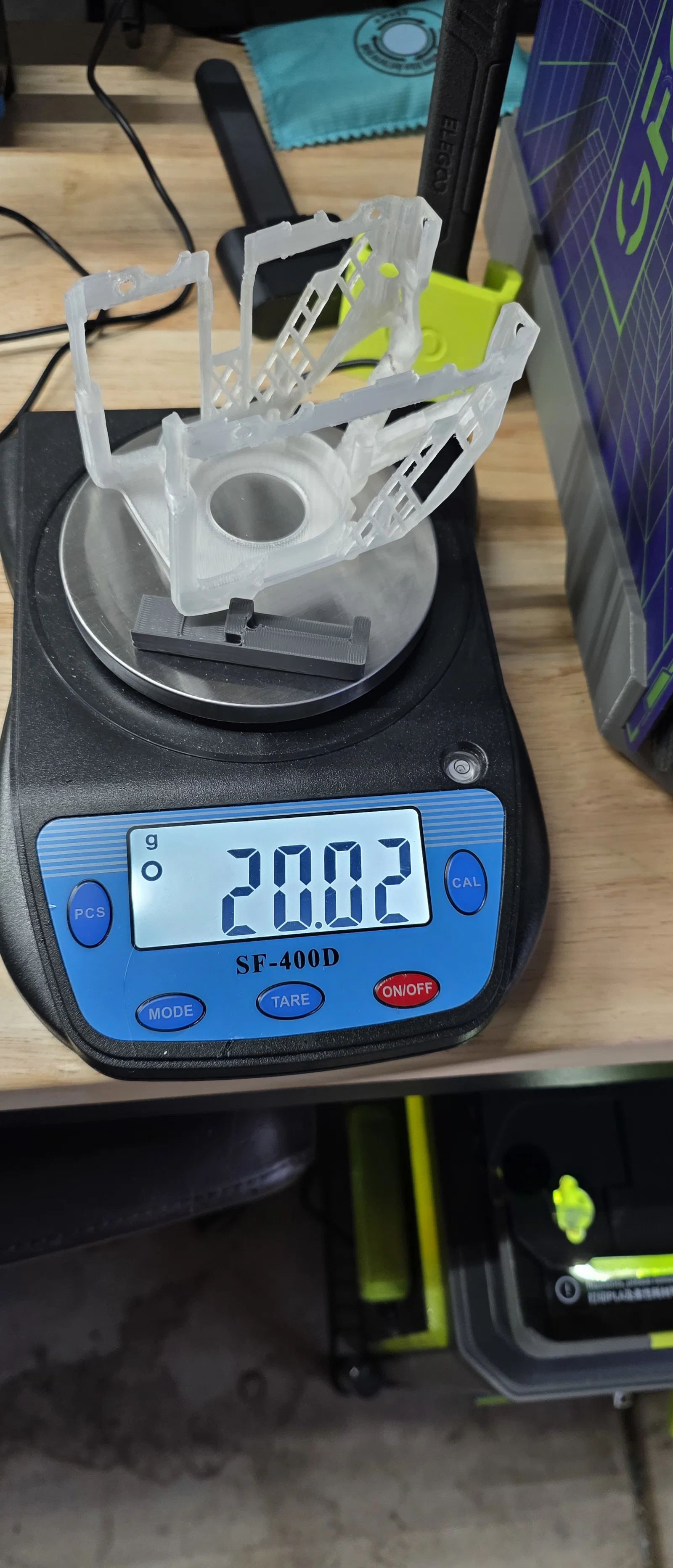

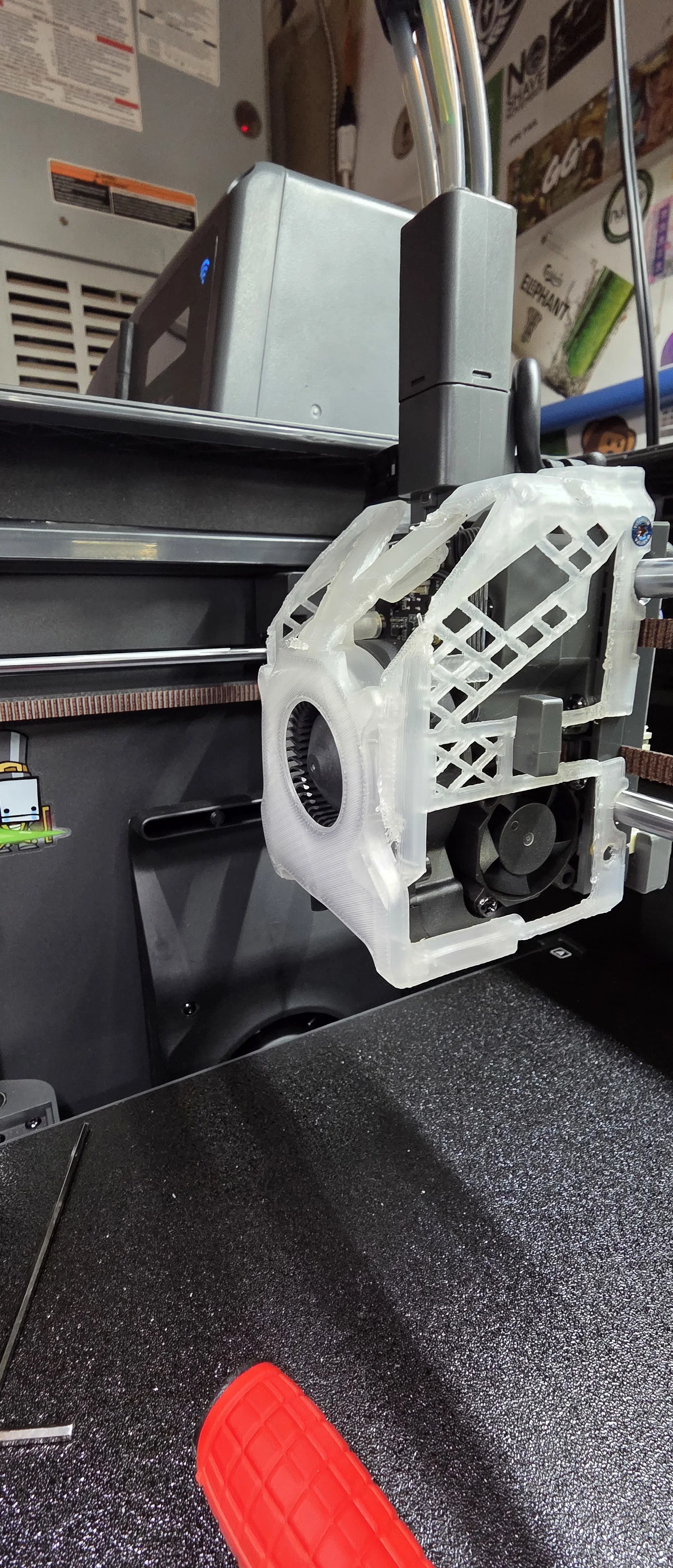

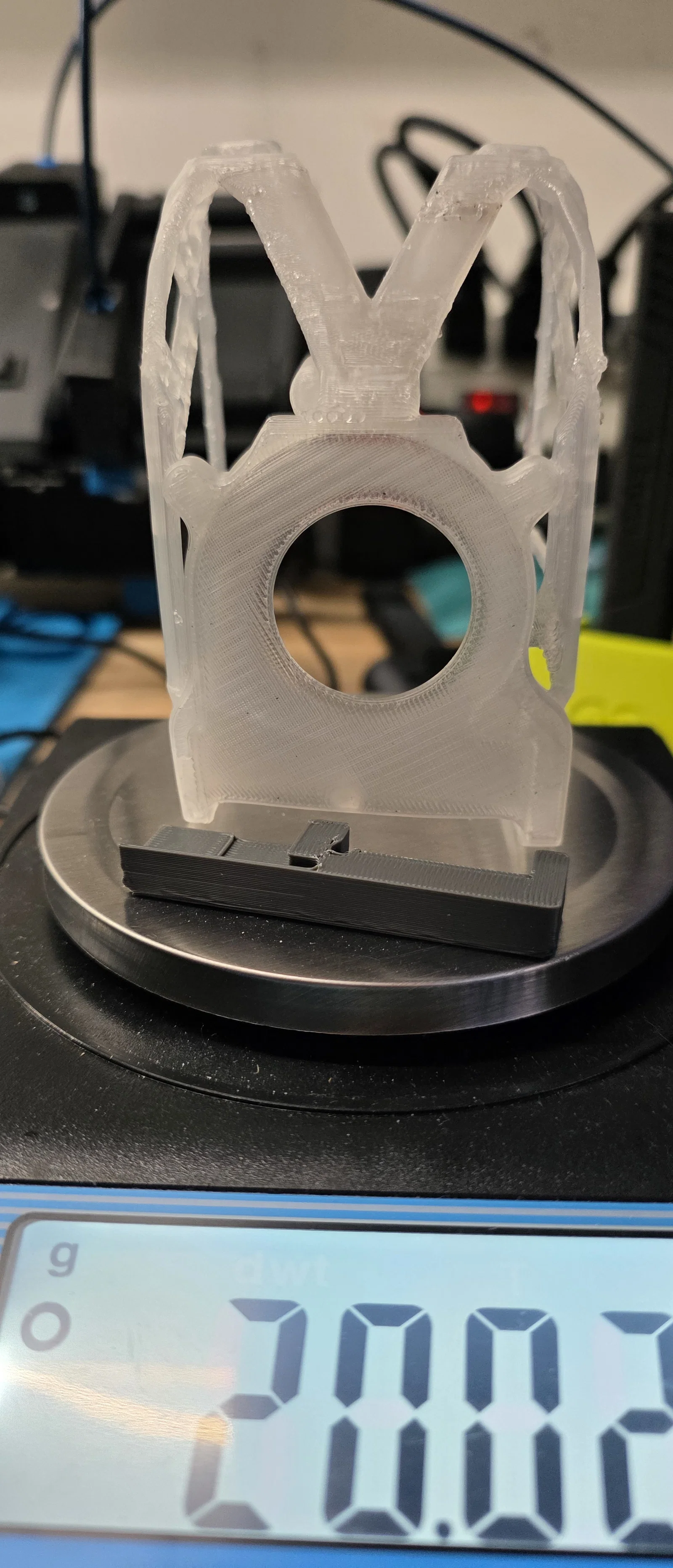

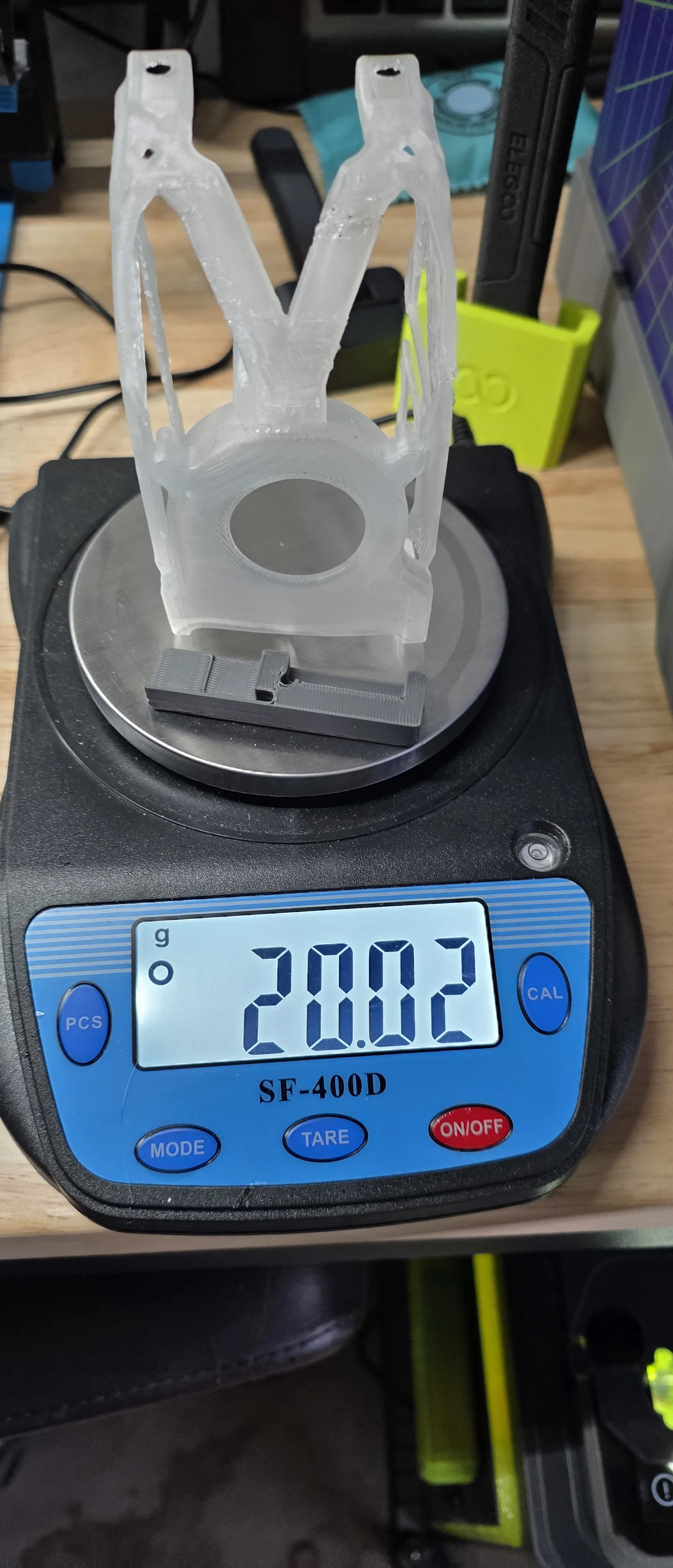

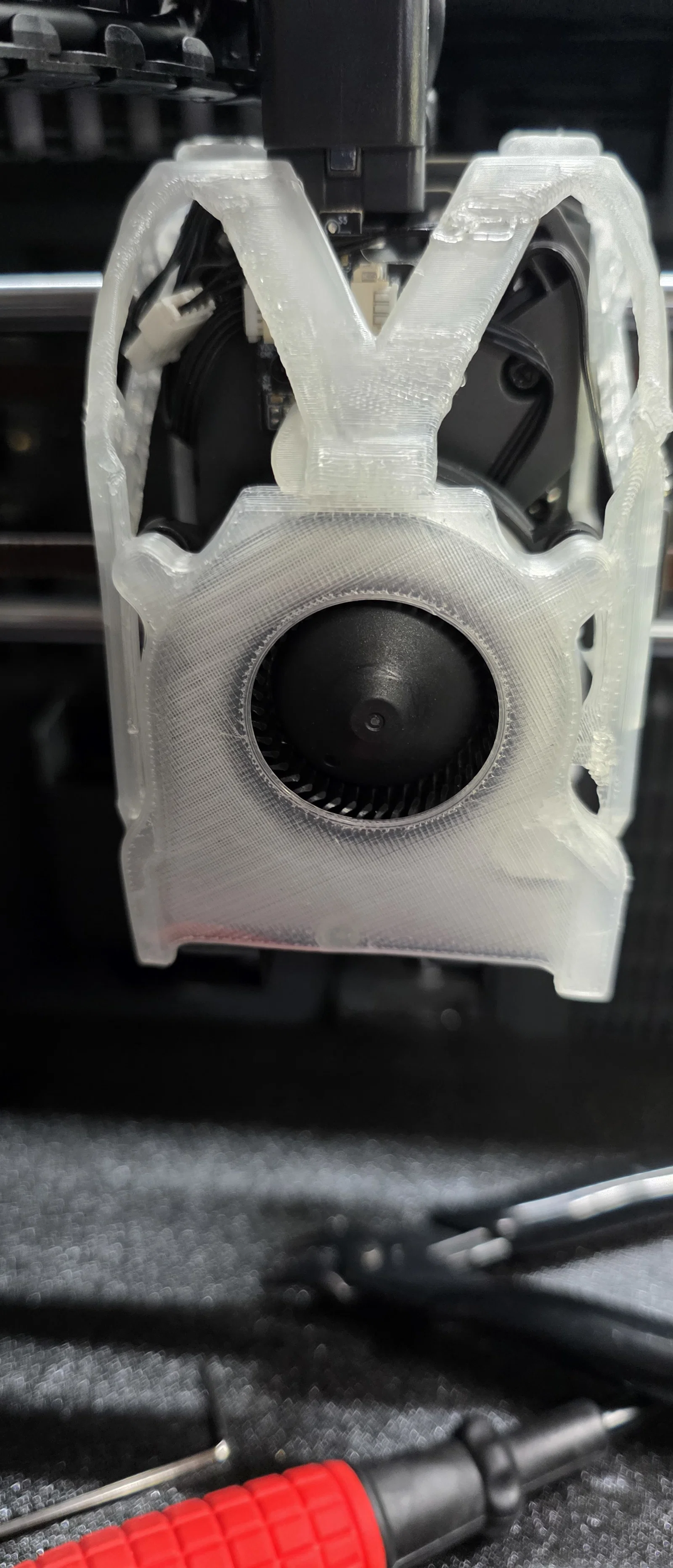

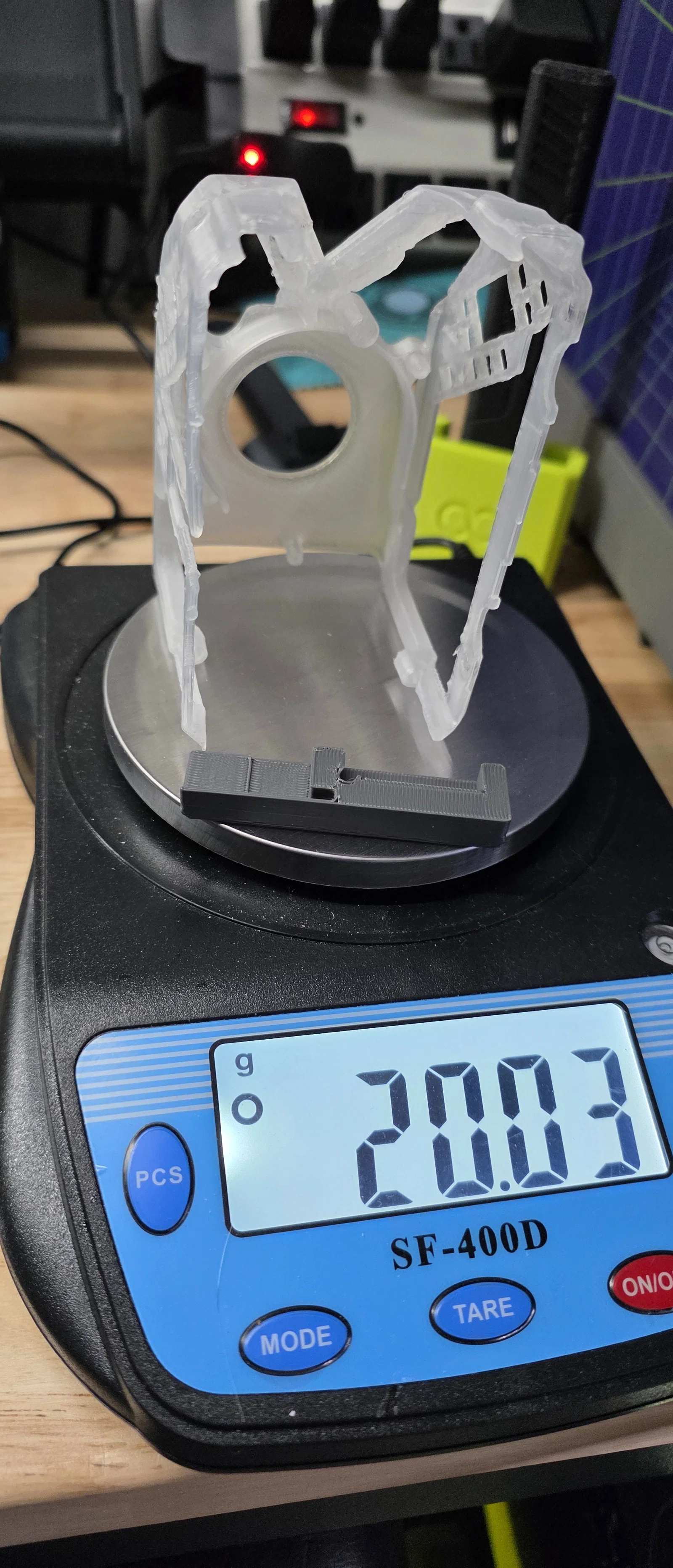

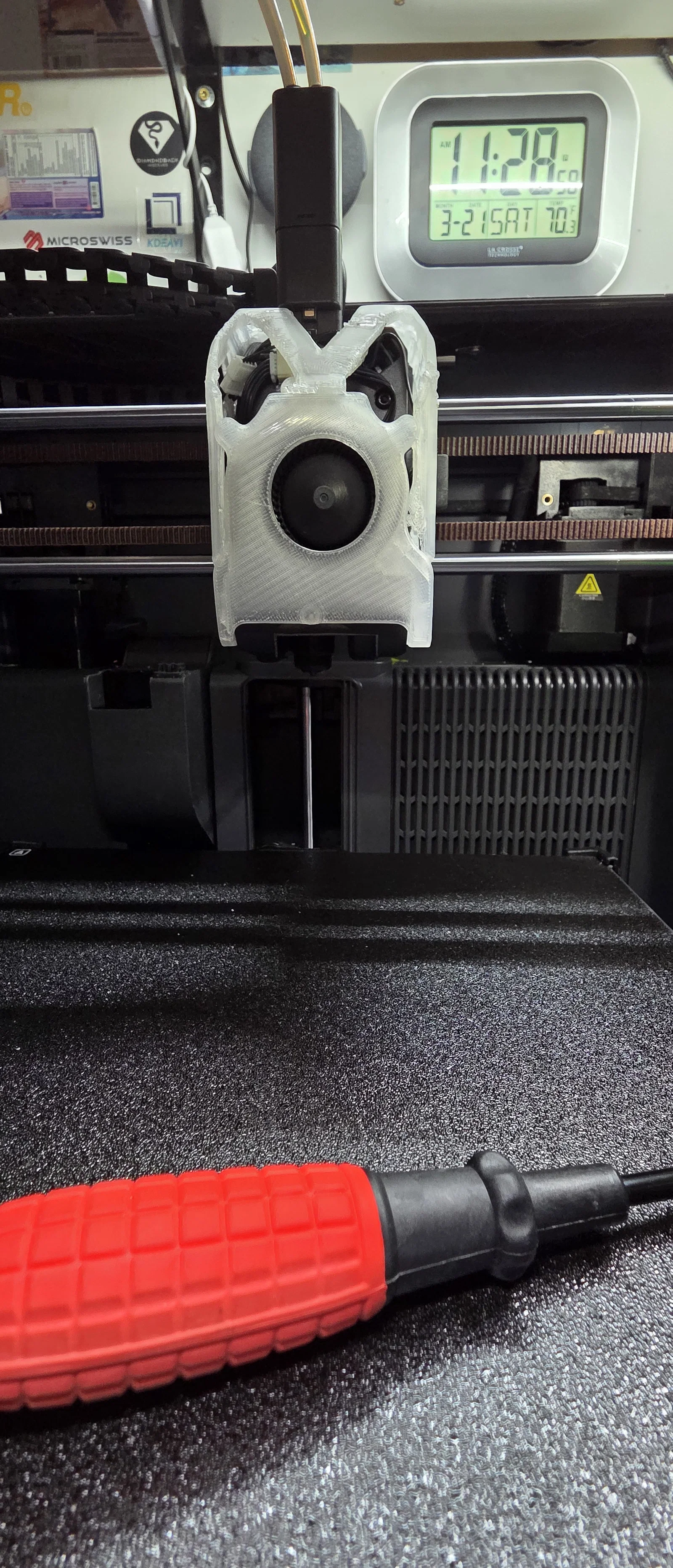

Mình dùng P2S để in mẫu này. Cái front cover mình in bằng PP của Inslogic. Nó không ra hoàn hảo 100% vì cách mình dùng packing tape bị bong nhẹ, gây vài vết blemish.
Process stats: 0.20mm layer, nearest seam, walls Arachne, 2 wall loops, sparse infill 10% adaptive cubic, cân bằng top và bottom shell layers để ổn định, support: trees auto/default, build plate only, critical only (chỉ gỡ mấy overhang nhỏ quan trọng).
BOM ;)
OEM fan self-tapping screws
- 1 magnet 5×1.5 mm hoặc 5x2mm (cả 2 size đều ổn). Mình thấy 5x2mm dễ kiếm hơn: 240 Pack Small Magnets,5x2mm Refrigerator Magnets Rare Earth Magnet Neodymium Magnet for Crafts, Whiteboard, Kitchen Cabinet: Amazon.com: Industrial & Scientific

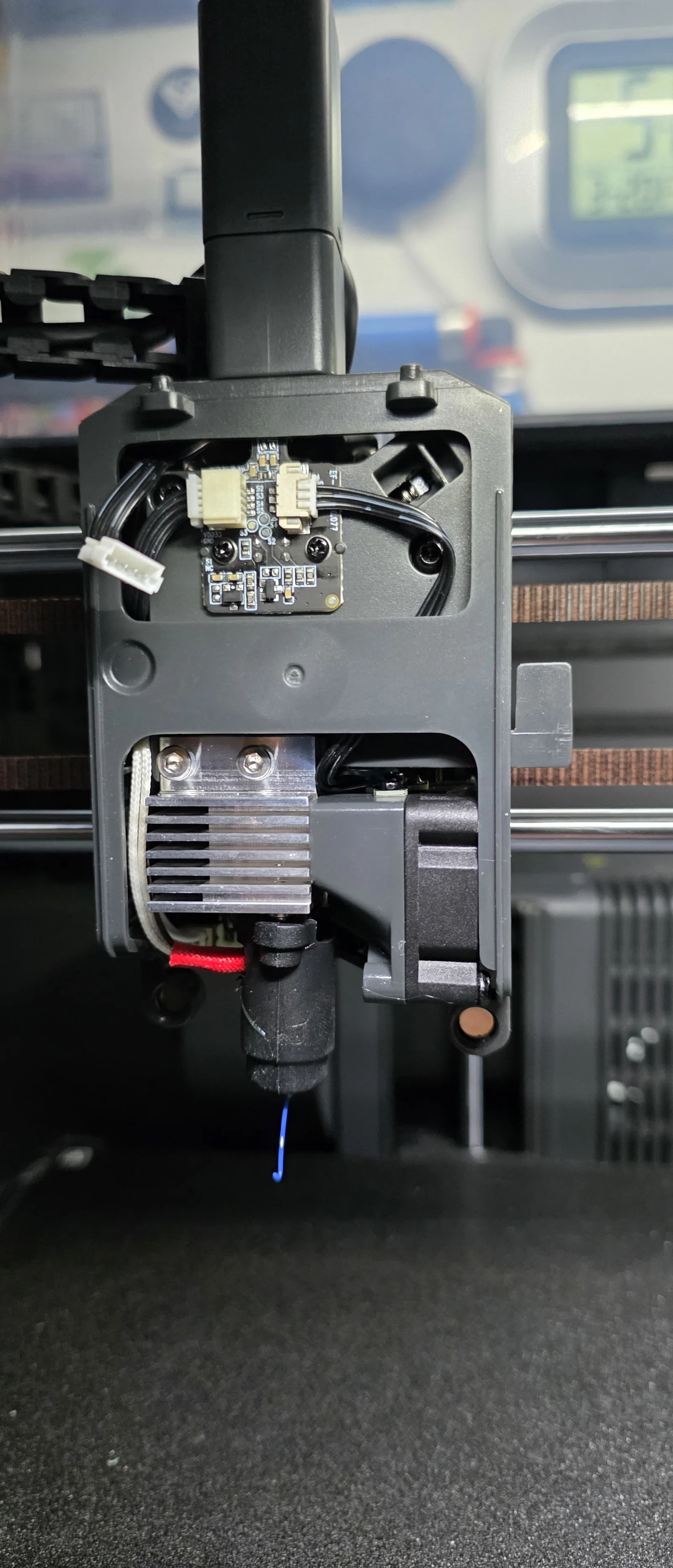

Hotend & Nozzle Upgrade: FlowTech™ Hotend for Elegoo Centauri Carbon / Centauri Carbon 2 — Microswiss
4.0 Nozzle: FlowTech™ - DiamondBack Nozzles — Microswiss
Titanium screws: Amazon.com: Wanyifa 10pcs Countersunk Head Torx T10 M3 6 8 10 12 15 18 20mm Titanium Bolt Flat Head Screws (Burnt Blue, M3x6mm) : Industrial & Scientific
Front Cover Filament: Amazon.com: Inslogic PP Filament 1.75mm, Polypropylene 3D Printer Filament ±0.03mm, Semi-Flexible & Ultra Tough, Chemical-Resistant, Food-Contact Safe 3D Printing, 0.8kg Detachable Spool, Natural White : Industrial & Scientific
Bumper Filament: Amazon.com: Polymaker ASA Filament 1.75mm Dark Grey, 1kg ASA 3D Printing Filament, Heat & Weather Resistant - ASA 3D Printer Filament Perfect for Printing Outdoor Functional Parts : Industrial & Scientific
"Thấy thiếu gì thì tự làm cho đủ" ~Rodney Copperbottom
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
