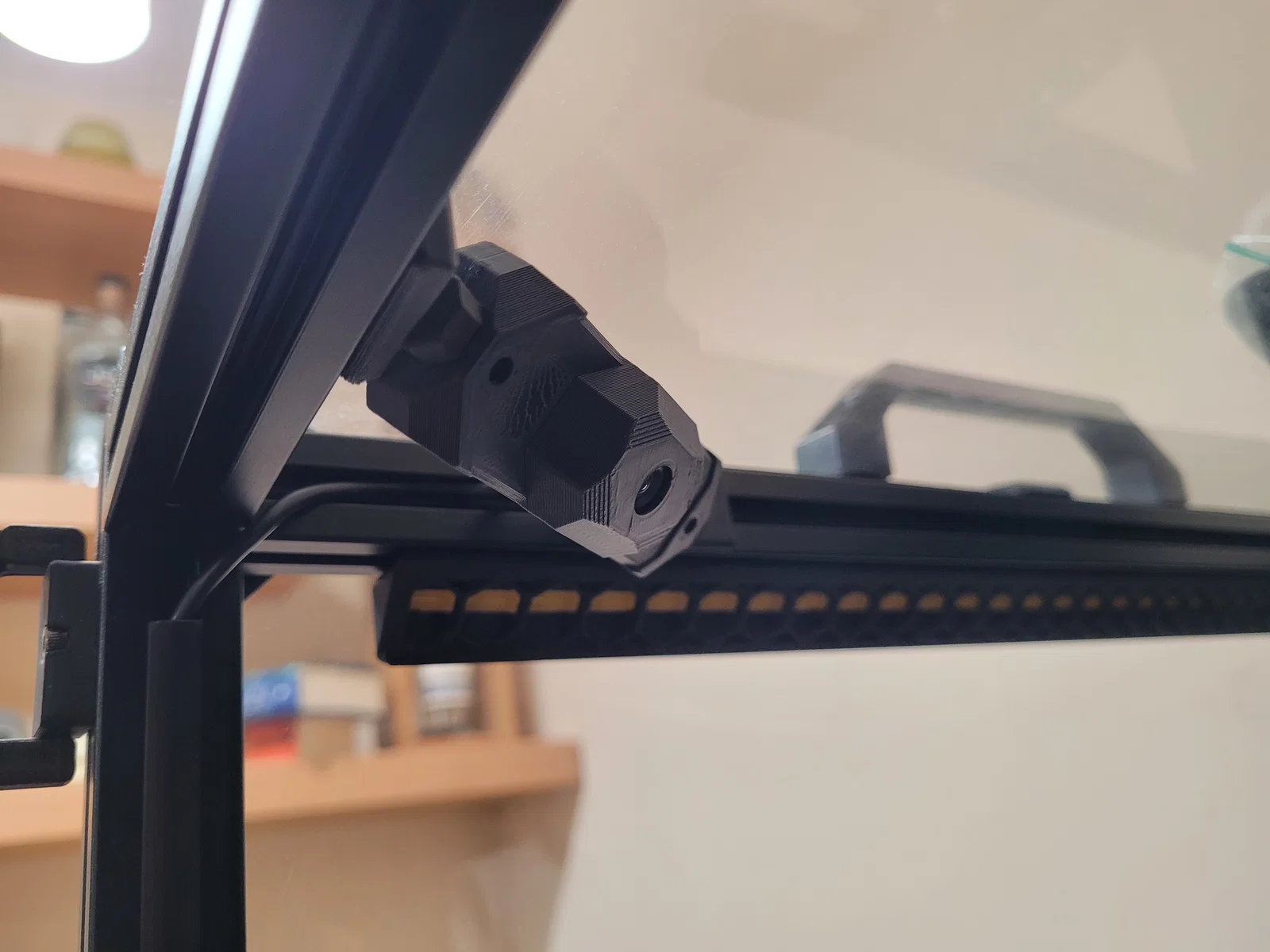

Ngàm gắn camera Logitech C920 cho nhôm định hình 2020 trên máy in Voron

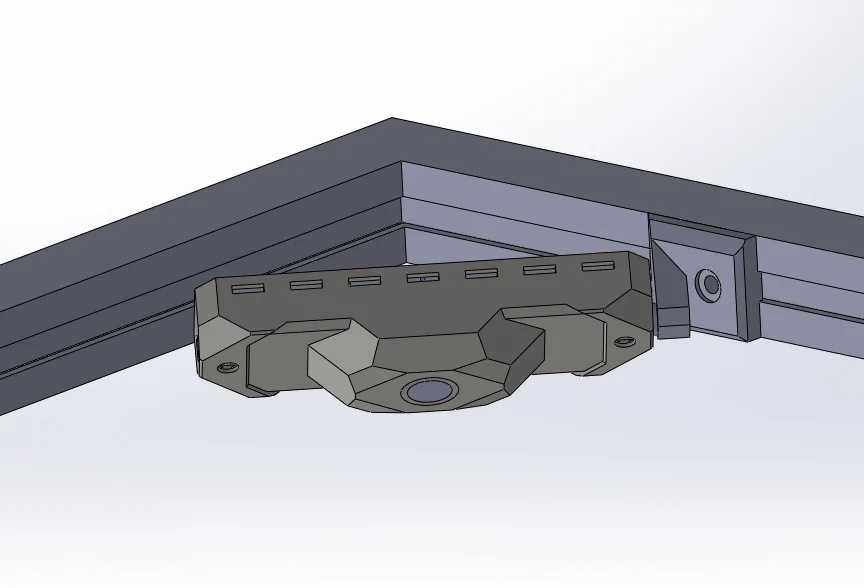

Ngàm gắn camera Logitech C920 kiểu gắn góc cho nhôm định hình 2020 trên máy in Voron, kèm housing tùy chỉnh. In theo STL, dùng support cho phần hinge và bẻ manual support ở mặt trước.
Mô tả
Động lực
Mình muốn có một cái ngàm gắn camera cho C920 nhìn cho đẹp và gọn, kiểu giấu kín. Nên mình tự làm luôn.
Linh kiện & BOM
Bạn sẽ cần camera và 2x ốc M3 8mm (hoặc 2x 10mm?) loại BHCS, cùng 2x M3 T-nuts.
In 3D

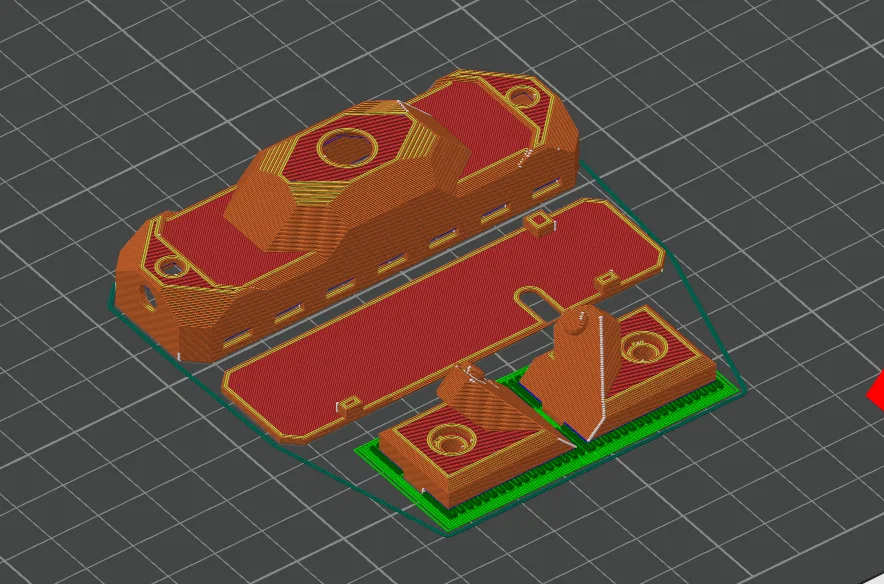

Cứ in theo file đã cung cấp. Vui lòng dùng support cho các phần có tên "frame_hinge_L/R.stl". Trong "c920_mount_front.stl" có sẵn manual support, bạn cần bẻ bỏ sau khi in.
Lắp ráp

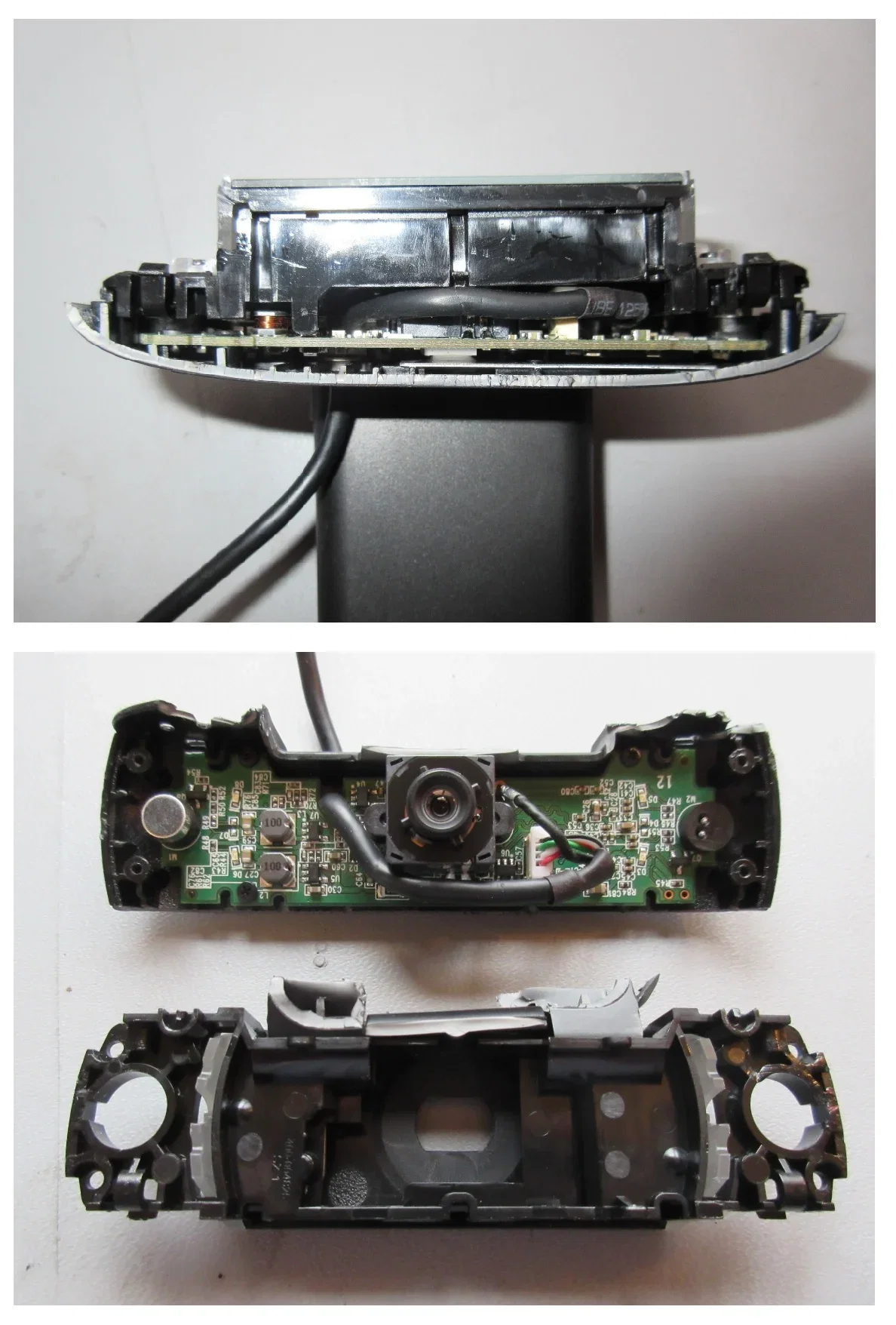

Phần tốn công nhất là tháo rời C920. Lâu quá nên mình không nhớ có gặp rắc rối gì không. Bạn sẽ cần PCB trần (naked PCB) kèm cụm camera. Không cần phải desolder gì hết.
Khi lắp, siết cố định một bên hinge trước, canh camera, rồi đẩy hinge còn lại sát vào khung camera trong lúc siết lại.
