Kiosk cảm ứng 5 inch cho Raspberry Pi 3B với thiết kế dọc

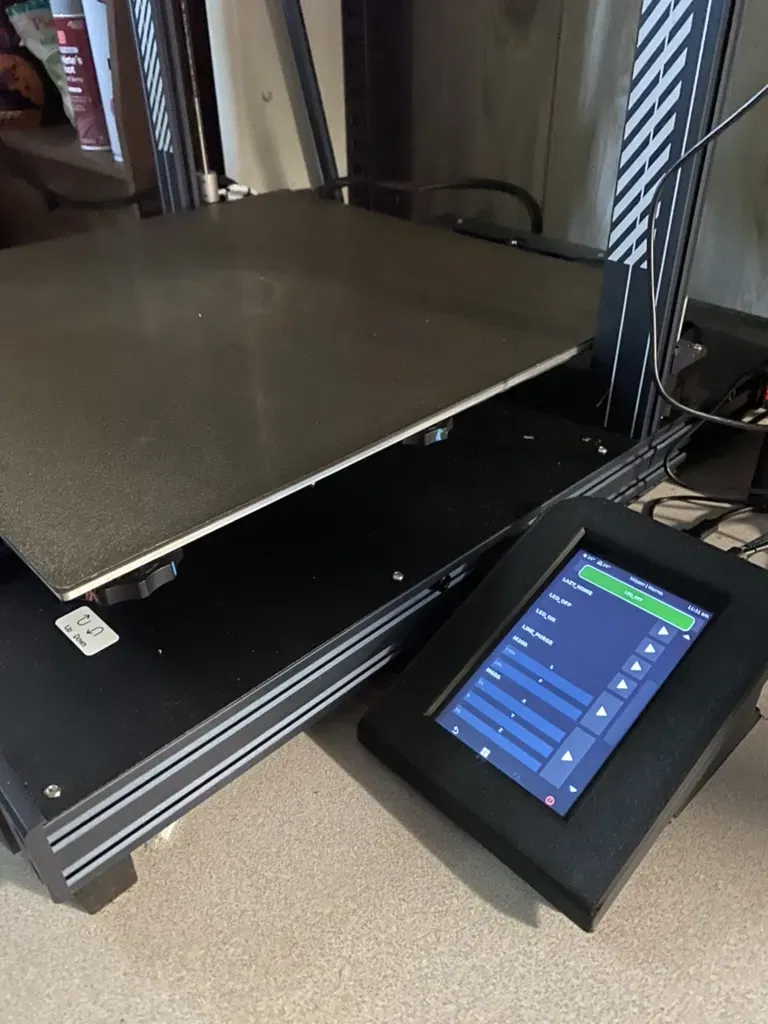

Đây là lần đầu tiên (theo như bạn biết) tôi cố gắng tạo ra một kiosk Raspberry Pi theo chiều dọc để sử dụng như một KlipperScreen, OctoDash hoặc thiết bị điểm bán hàng. Vỏ này được thiết kế đặc biệt để chứa một Raspberry Pi 3B và một màn hình cảm ứng (cụ thể, nó sử dụng màn hình cảm ứng DSI 5 inch của Freenove, mặc dù nó có thể dễ dàng được điều chỉnh cho các màn hình khác hoặc các mẫu RPI khác bằng cách sử dụng tệp STEP được cung cấp để thay đổi mô hình "Cradle" khi cần thiết).

Các tính năng và thành phần chính của kiosk Raspberry Pi này bao gồm:

1. Hướng Dọc: Khác với các vỏ truyền thống theo chiều ngang, kiosk này được thiết kế để theo chiều dọc, mà tôi thấy là một trải nghiệm người dùng tốt hơn cho các máy in hiện đại. Màn hình cũng được nghiêng lên trên để người dùng có thể dễ dàng xem và tương tác với màn hình cảm ứng trong khi đứng hoặc ngồi.

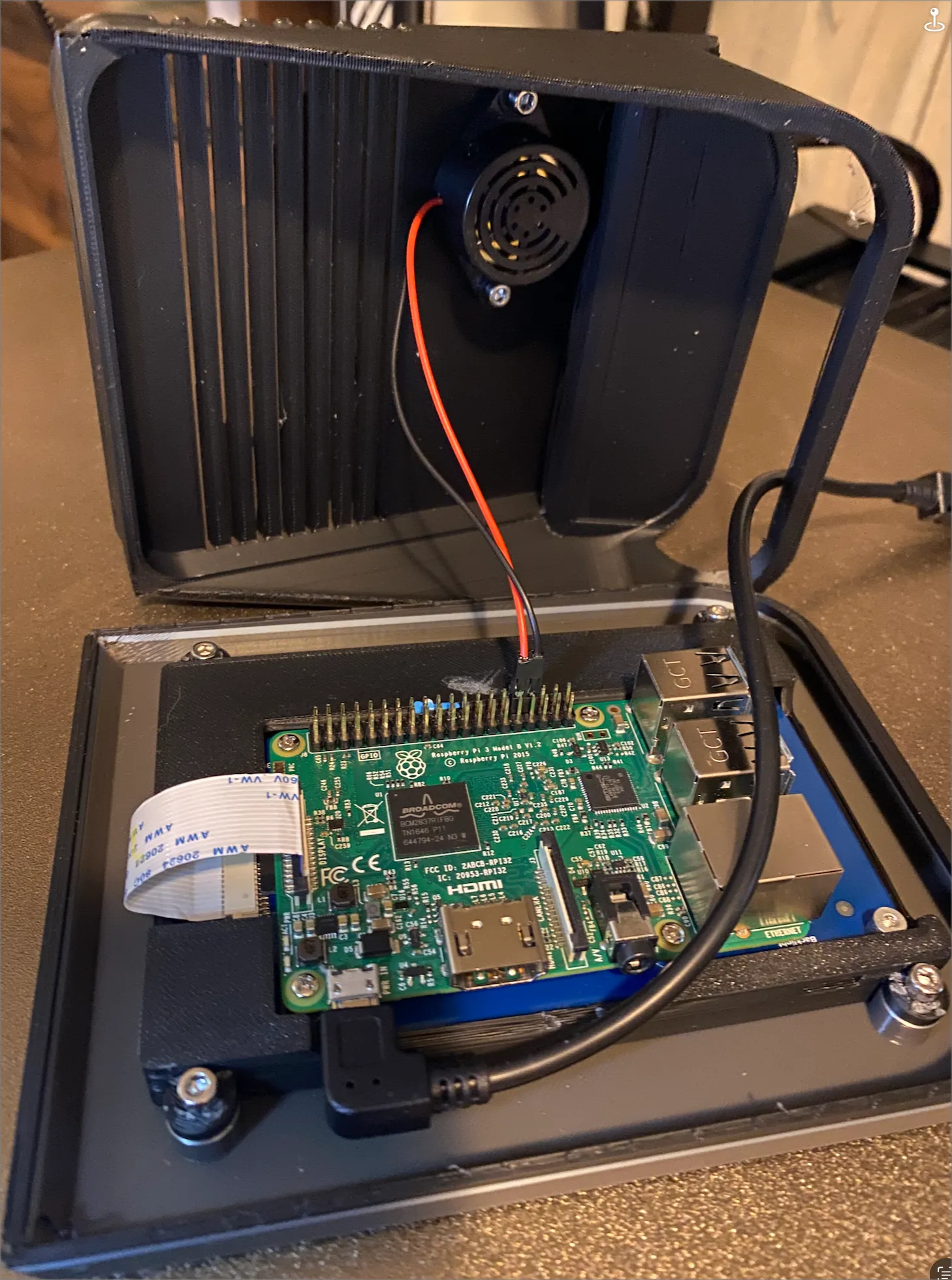

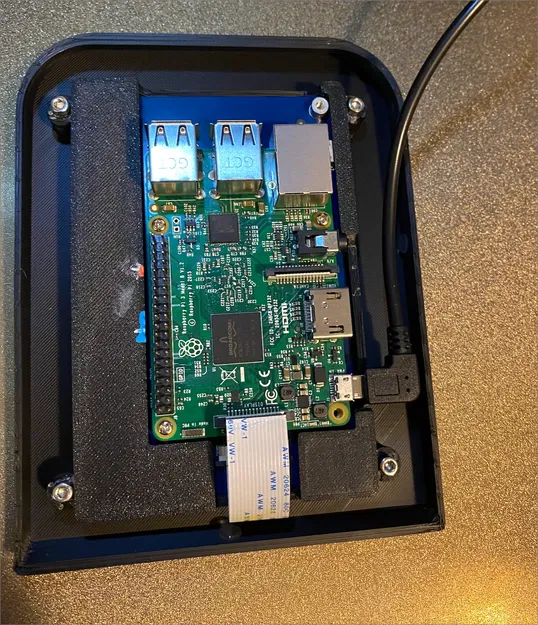

2. Bảo Mật Housing Raspberry Pi: Kiosk có một "cái nôi" an toàn để chứa Raspberry Pi và màn hình. Cái nôi này được gắn vào nắp bằng bốn vít 3Mx6 (tôi đã sử dụng vít 6mm, nhưng 8mm cũng nên hoạt động). Có rất ít khả năng cho các vật thể lạ tiếp xúc với RPI.

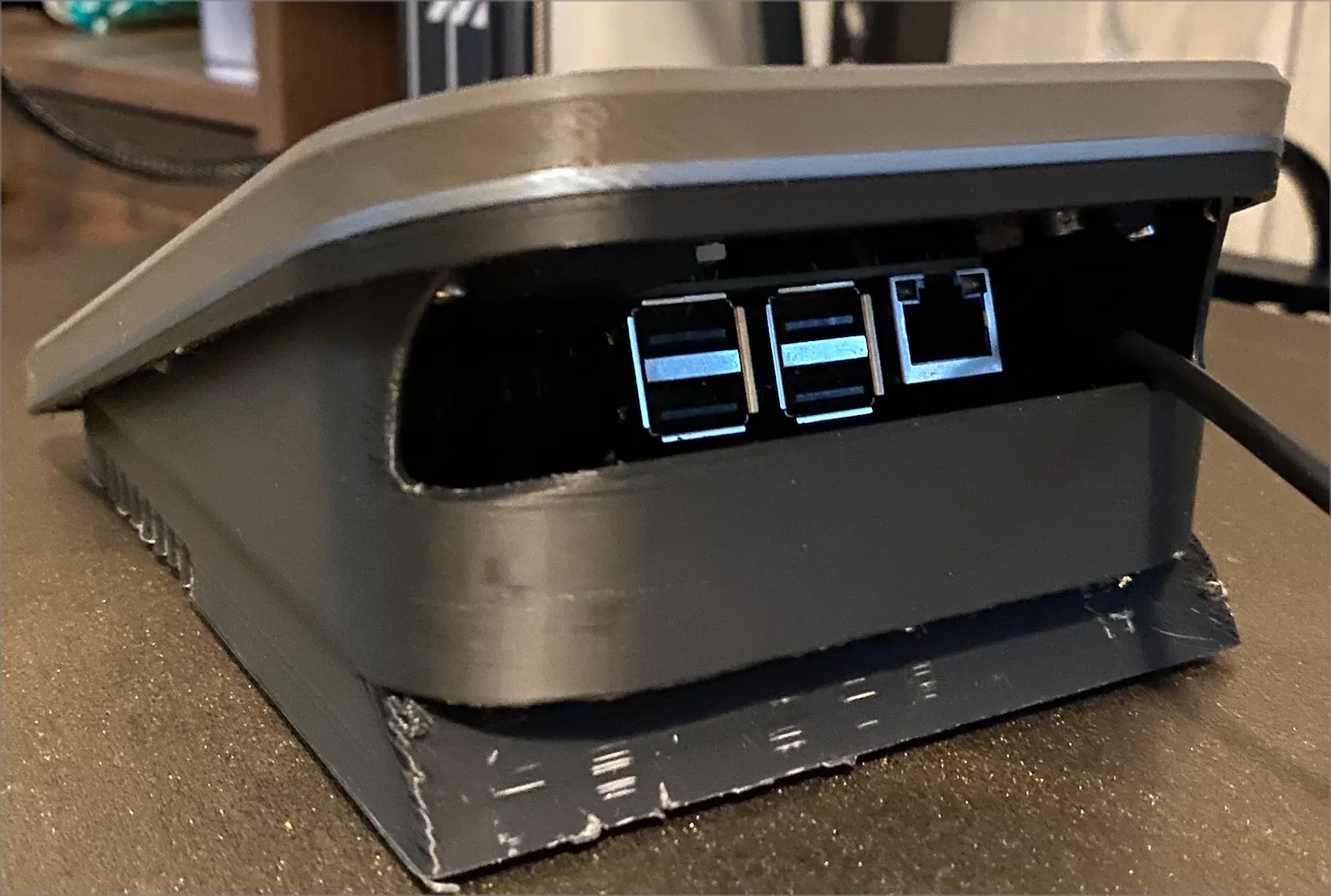

3. Cổng Truy Cập Dễ Dàng: Kiosk cung cấp quyền truy cập dễ dàng vào các cổng thiết yếu trên Raspberry Pi, bao gồm USB, Ethernet và nguồn. Bởi vì nắp chỉ cần nâng lên (không có vít giữ lại), bạn cũng có thể truy cập các chân GPIO cho những nhiệm vụ thỉnh thoảng như kiểm tra cộng hưởng ADXL345, v.v.
4. Thông Gió: Kiosk này có các khe thông gió để đảm bảo luồng không khí và làm mát, và mặc dù tôi chưa gặp vấn đề gì với việc quá nhiệt, nhưng vỏ và cái nôi nên cung cấp đủ không gian để lắp đặt một quạt nhỏ nếu cần thiết.
5. Tùy Chỉnh: Đây vẫn là một thiết kế đang trong quá trình phát triển, và tôi chắc chắn rằng có những cải tiến cần thực hiện. Do đó, tôi đã cung cấp các tệp STEP để dễ dàng tùy chỉnh, và nếu bạn có quyền truy cập vào phần mềm Plasticity3D tuyệt vời và muốn có tệp .plasticity gốc, hãy thoải mái cho tôi biết trong phần bình luận.

Những món đồ khác bạn sẽ cần để hoàn thành bản dựng này:

• 4 x 3Mx6 ốc vít để gắn giá đỡ vào đỉnh

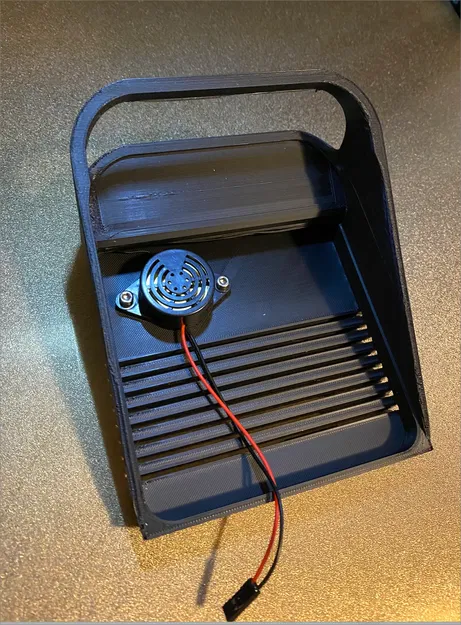

• Buzzer piezo tùy chọn cho phản hồi âm thanh (Tôi đã sử dụng một cái như thế này.)
• 2 x 3Mx6 ốc vít tùy chọn để gắn buzzer nếu muốn

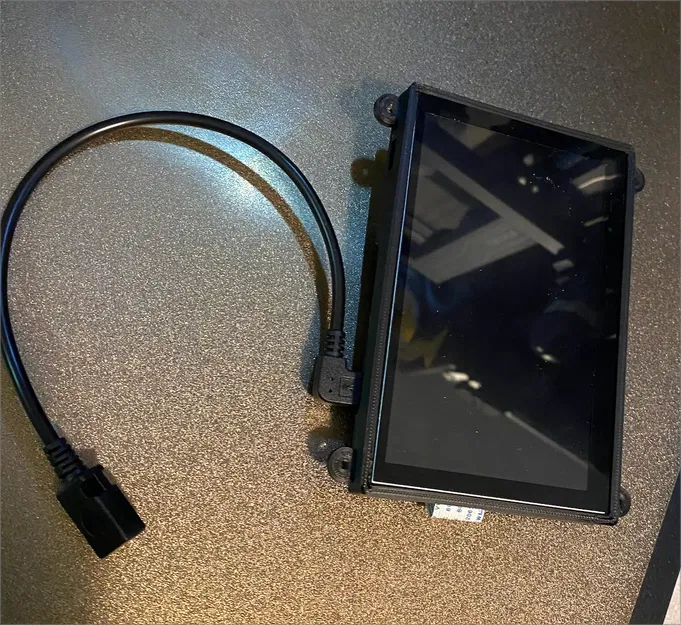

• Một cáp micro-USB hình chữ L hoặc cáp micro-USB có kiểu dáng thấp khác (Một lần nữa, tôi đã sử dụng một cái như thế này) để đảm bảo đủ khoảng cách. Thật không may, việc cung cấp khoảng cách cho đầu nối nguồn USB là nguyên nhân chính gây ra phần lớn chiều rộng thêm của vỏ này.

Hãy cho tôi biết và/hoặc đăng một bản dựng nếu bạn thích thiết kế này, và cảm thấy tự do để đề xuất những sửa đổi mà bạn muốn thấy. Tôi vẫn đang học hỏi về toàn bộ việc thiết kế/in ấn này, nhưng tôi hy vọng bạn sẽ thấy vỏ này thỏa mãn như tôi!
