Mini S-40 Còi Báo Động (Tỉ lệ 1:6)(Hoạt động thực tế!)

Mẫu Mini S-40 này có tỉ lệ 1:6 và chạy bằng motor 130. Bạn có thể tận dụng motor từ đồ chơi cũ hoàn toàn miễn phí! Ngoài ra, nếu bạn chưa biết nó được dùng ở đâu thì nó thường xuất hiện tại Nga, Ukraine, Belarus, Kazakhstan, Estonia, Lithuania, nhưng nguồn gốc ban đầu là từ Liên Xô.

Hướng dẫn lắp ráp

Bạn sẽ cần:

• Tất nhiên là một chiếc máy in 3D
• Motor 130
• Keo nến (hot glue)
• Một chút kiên nhẫn
• Mạch điều tốc PWM (nếu muốn)
• Giấy nhám

Bắt đầu với phần lắp ráp cánh quạt (chopper).

Lắp ráp cánh quạt

Chọn cánh quạt và stator với tỉ lệ cổng hút mà bạn muốn.

Các tùy chọn: 6, 8, 10.

Để có âm thanh chân thực nhất, hãy chọn loại 10 cổng. Lưu ý: Bạn có thể sẽ cần mạch PWM để motor quay ở mức 3000-4000 vòng/phút nhằm đạt được âm thanh chuẩn cho loại 10 cổng.

In cánh quạt và stator với tỉ lệ cổng đã chọn. Nếu bạn định dùng ngoài trời, mình khuyên dùng nhựa PETG. Bạn cũng có thể dùng PLA nếu thích.

Sau khi in xong, hãy dán stator vào phần gờ gắn motor. Sau đó gắn rotor vào trục motor. Vậy là xong bước này. Tiếp theo là...

Lắp ráp vỏ bảo vệ (shroud)

Đầu tiên, hãy in 1 hoặc 2 vỏ bảo vệ.

Mình khuyên nên in 2 cái. Dán cái thứ nhất lên trên rotor. Nếu bạn có in cái thứ hai, hãy dán chồng nó lên trên cái thứ nhất.

Bây giờ, bạn có thể dán một miếng lưới vào stator để trông giống bản gốc hơn. Không phải mẫu S-40 nào cũng có phần này đâu nhé.

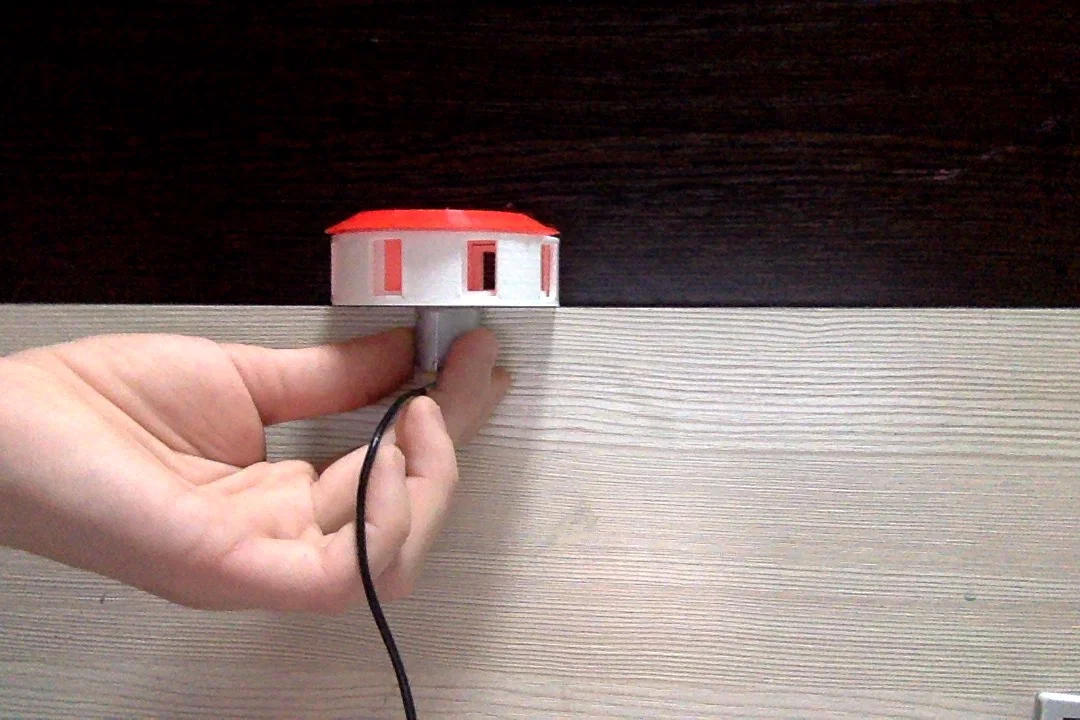

Vậy là xong, chúc mừng bạn đã sở hữu một chiếc còi báo động mini S-40 hoạt động hoàn hảo! :D Chúc bạn có những trải nghiệm thú vị với chiếc còi này! Mẫu này in rất nhanh vì cấu tạo khá đơn giản, âm thanh cũng đơn giản và trầm hơn nhiều so với các loại còi khác. Có thể bạn sẽ cần chà nhám một vài chi tiết để lắp ráp mượt mà hơn.
