Z1 Trinkets - Mô hình cơ chế máy tính Z1

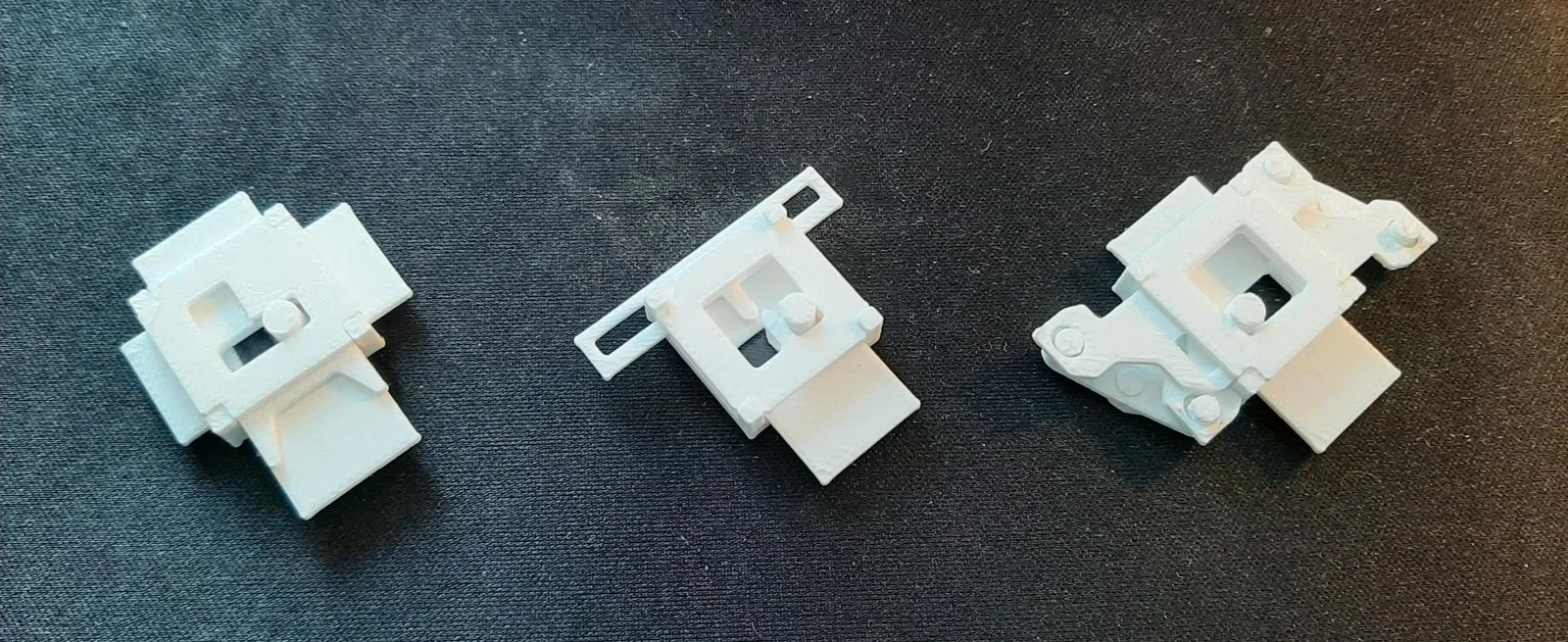

Những món đồ chơi fidget nhỏ nhắn giúp mô phỏng một vài cấu trúc nền tảng có trong chiếc máy tính Z1. Bộ mô hình bao gồm:

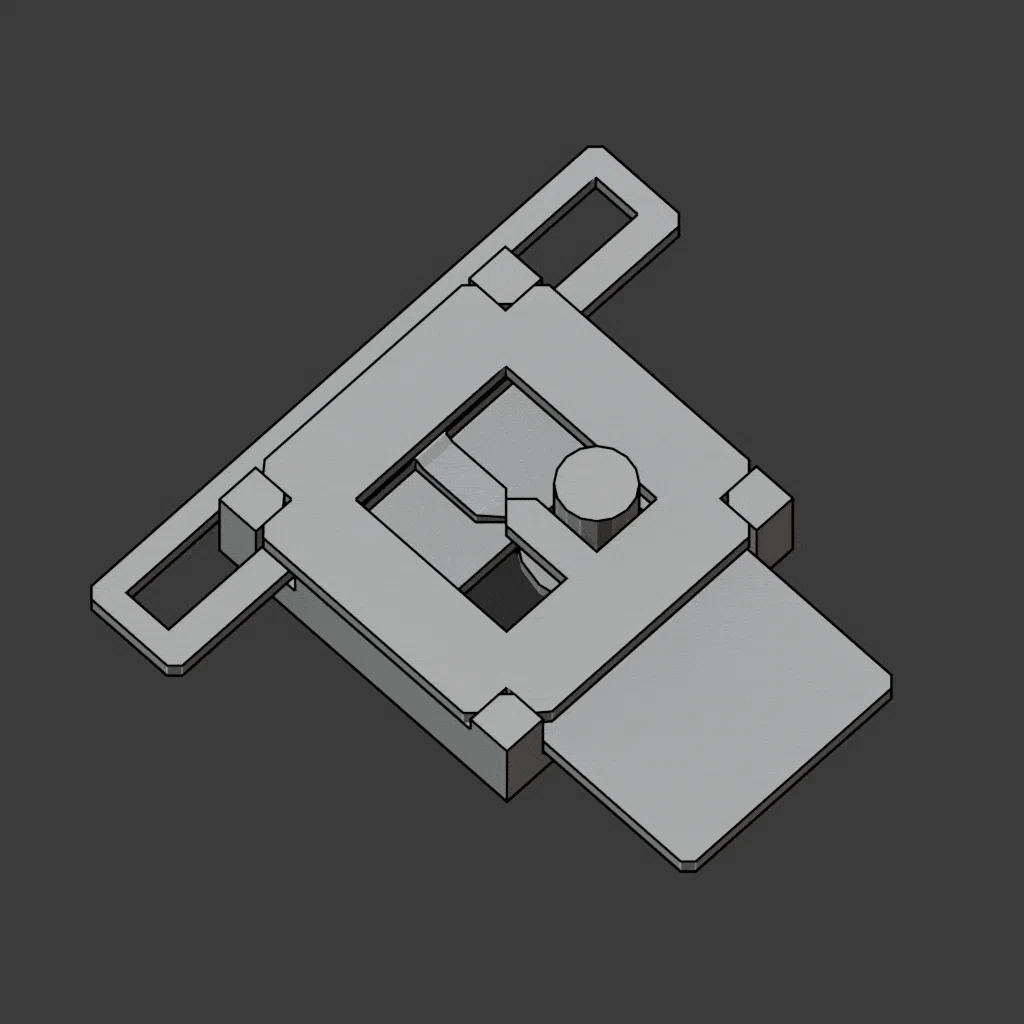

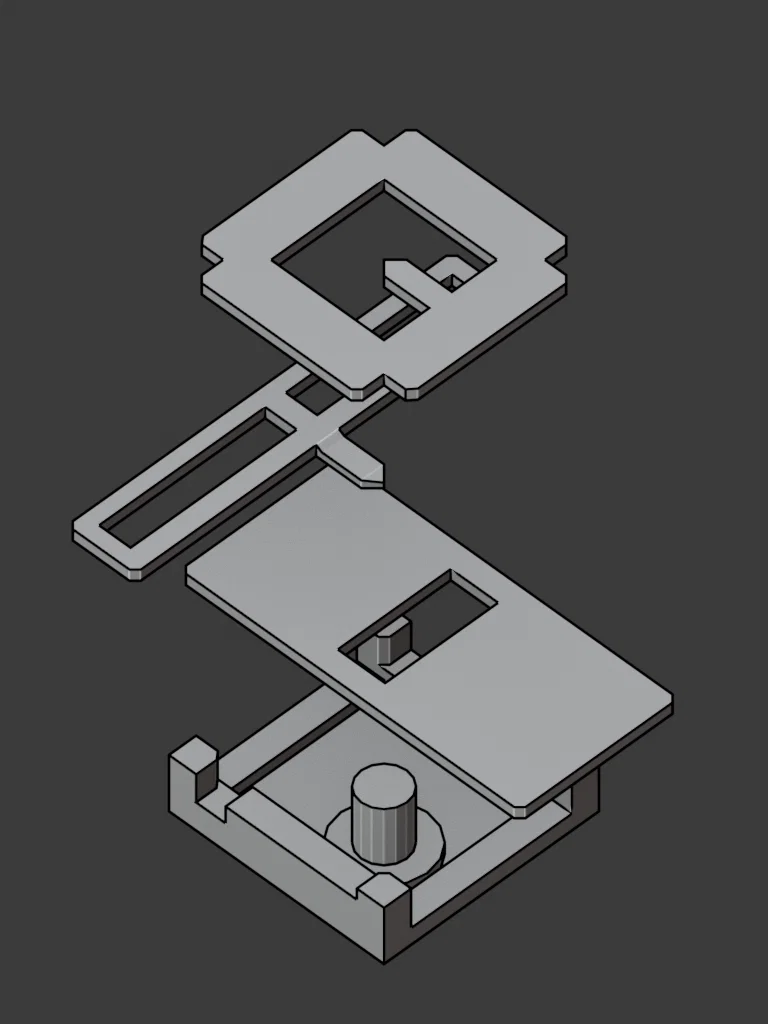

Relay (Rơ-le) Một linh kiện chuyển mạch phổ biến, là nền móng của mọi máy tính nhị phân. Việc tín hiệu từ phía trước có truyền ra phía sau hay không sẽ phụ thuộc vào trạng thái của đầu vào điều khiển từ bên cạnh.

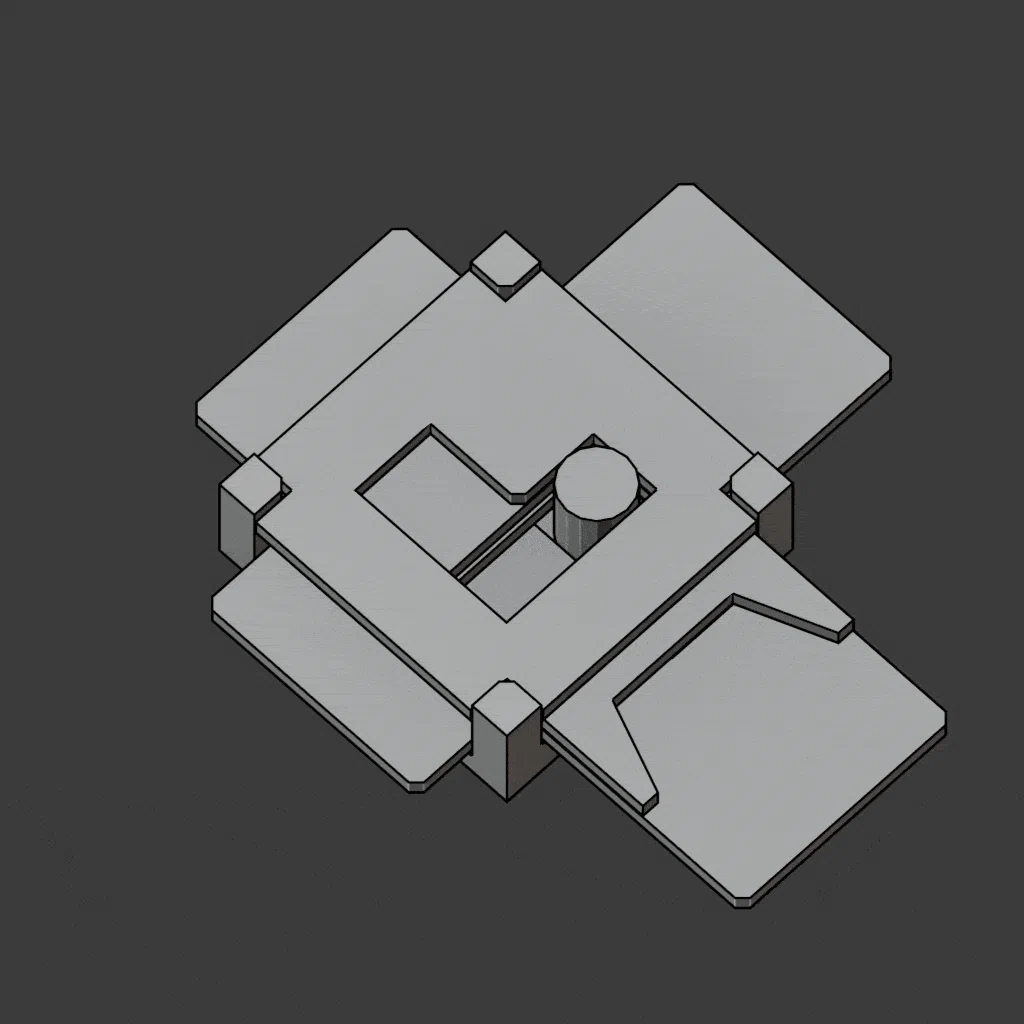

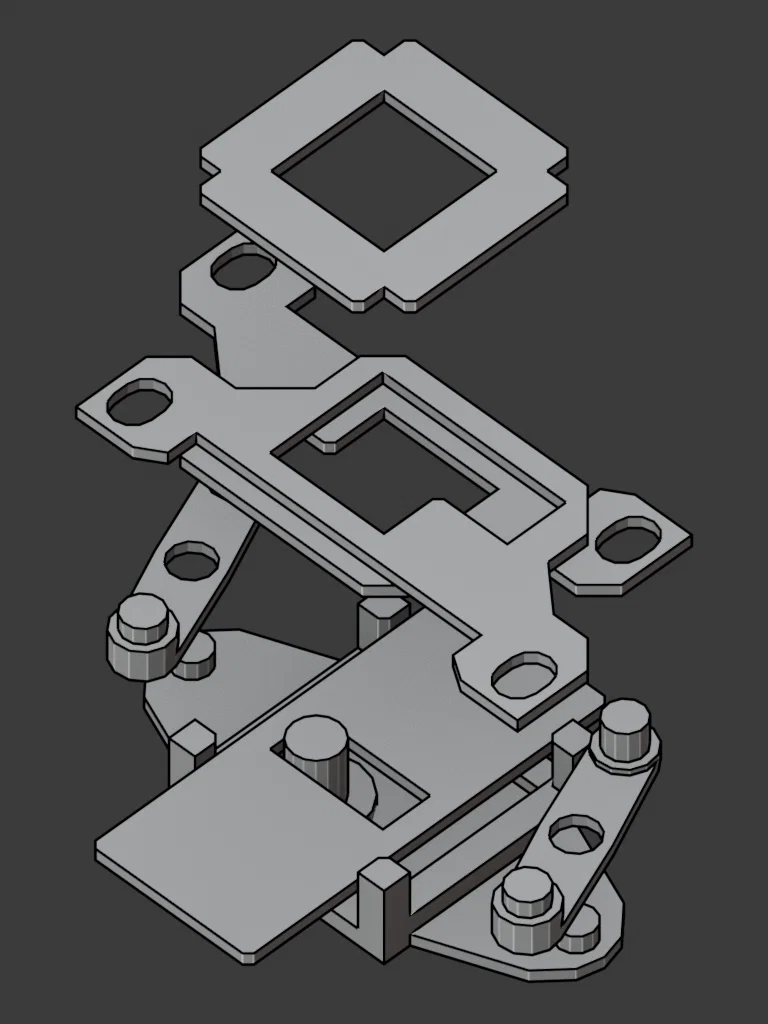

Memory (Bộ nhớ) Dùng để lưu trữ một Bit thông tin. Ở bản này, mô hình chỉ thể hiện cơ chế ghi dữ liệu (vì việc thiết kế cơ chế đọc là khá khó để thực hiện chuẩn xác với kích thước nhỏ và số lượng linh kiện hạn chế).

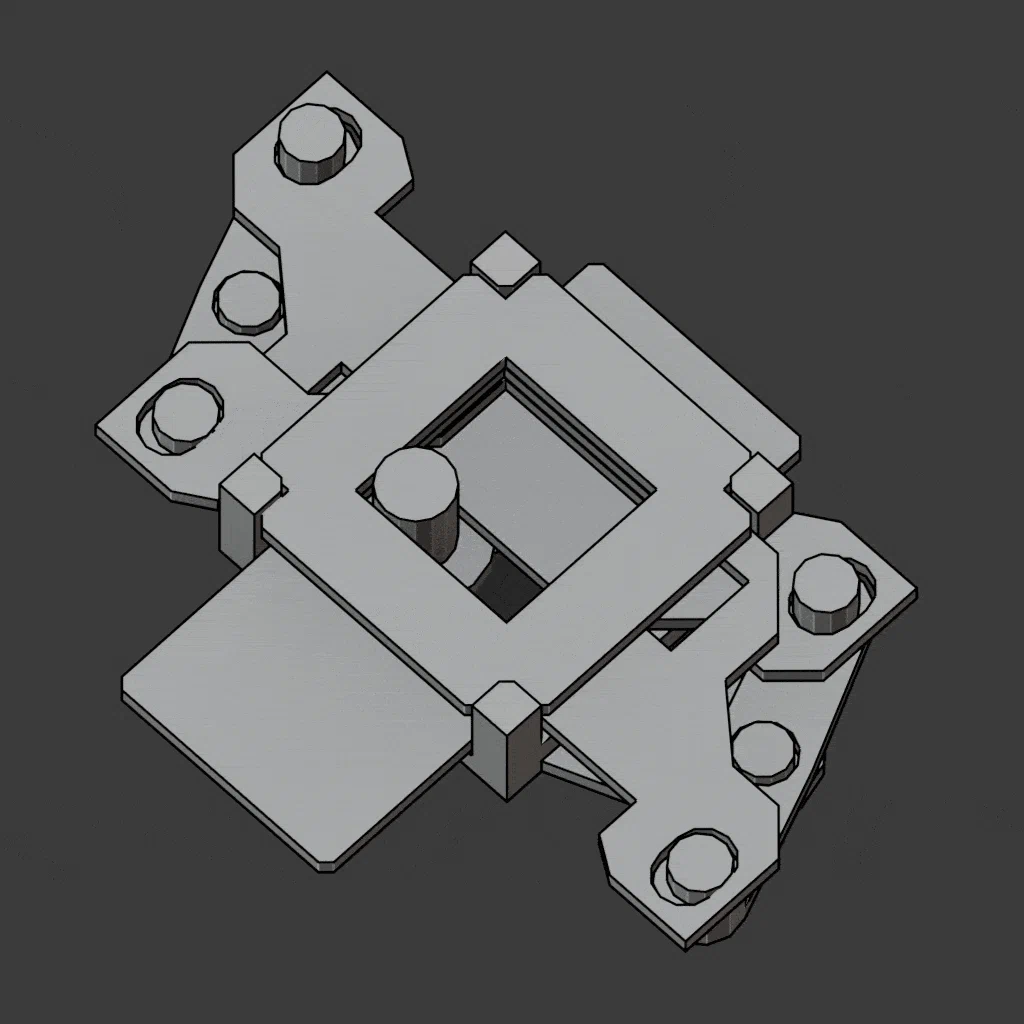

Register (Thanh ghi) Dùng để sao chép đầu vào từ một trục sang đầu ra ở trục kia và lưu trữ tạm thời giá trị.

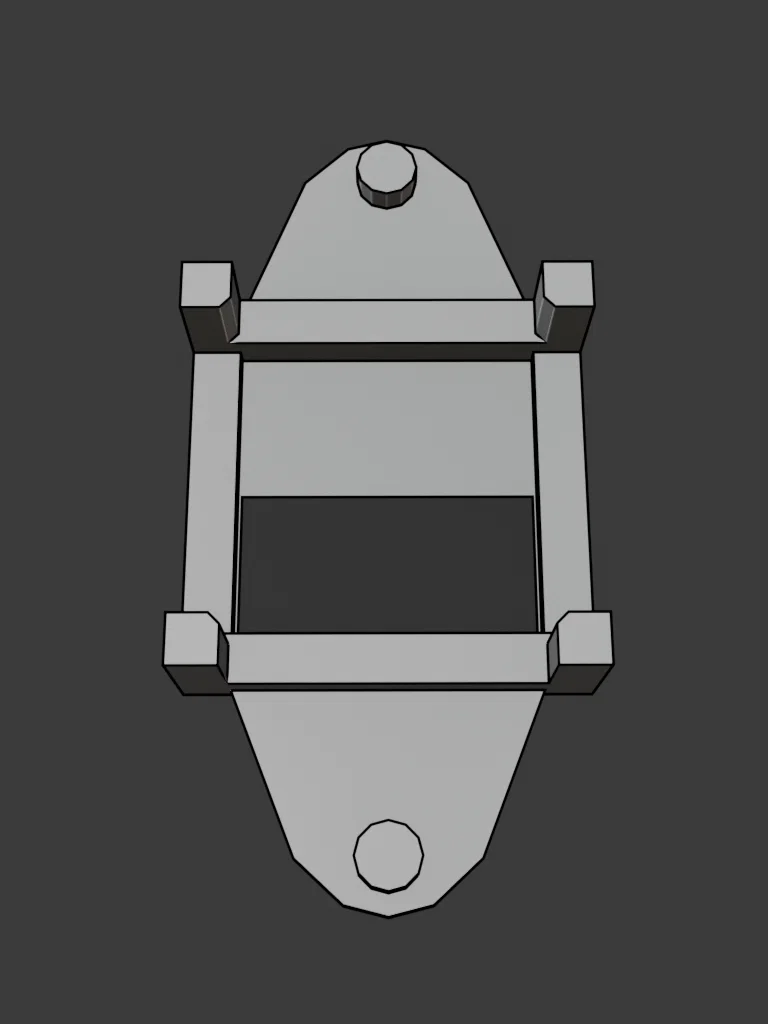

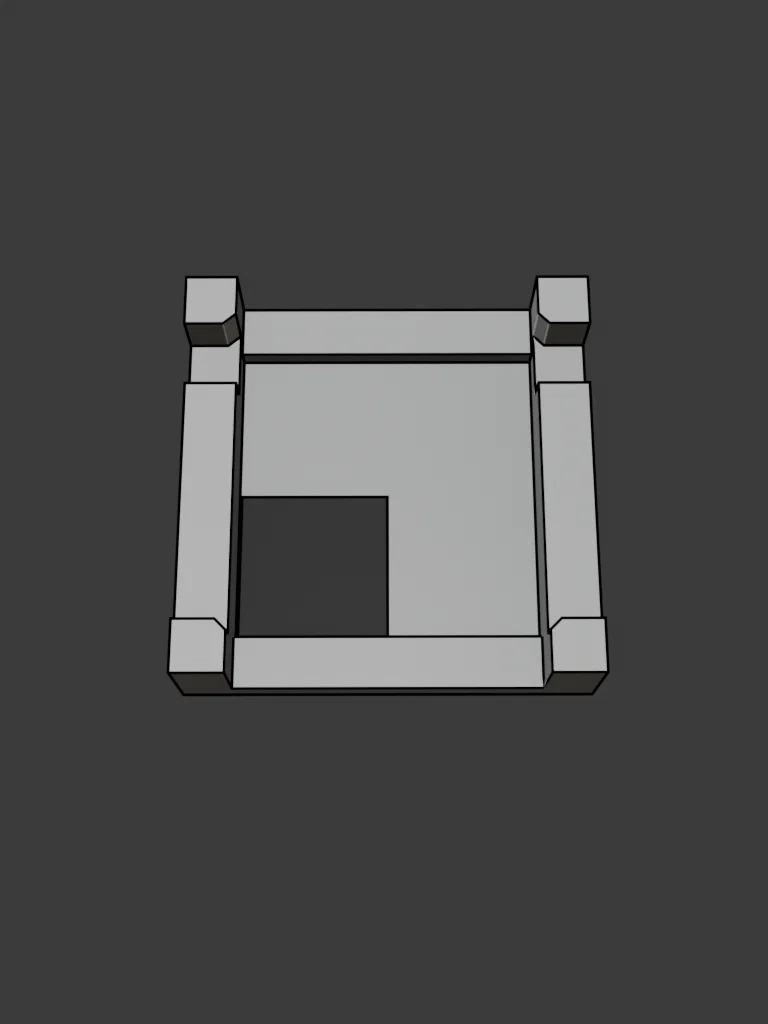

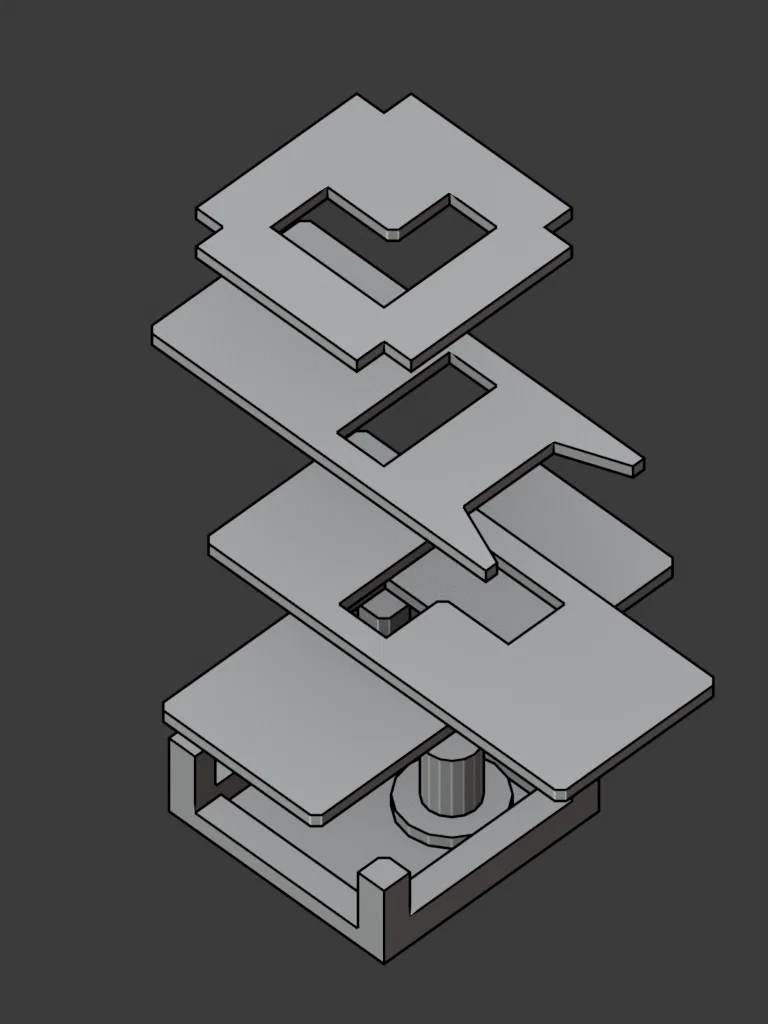

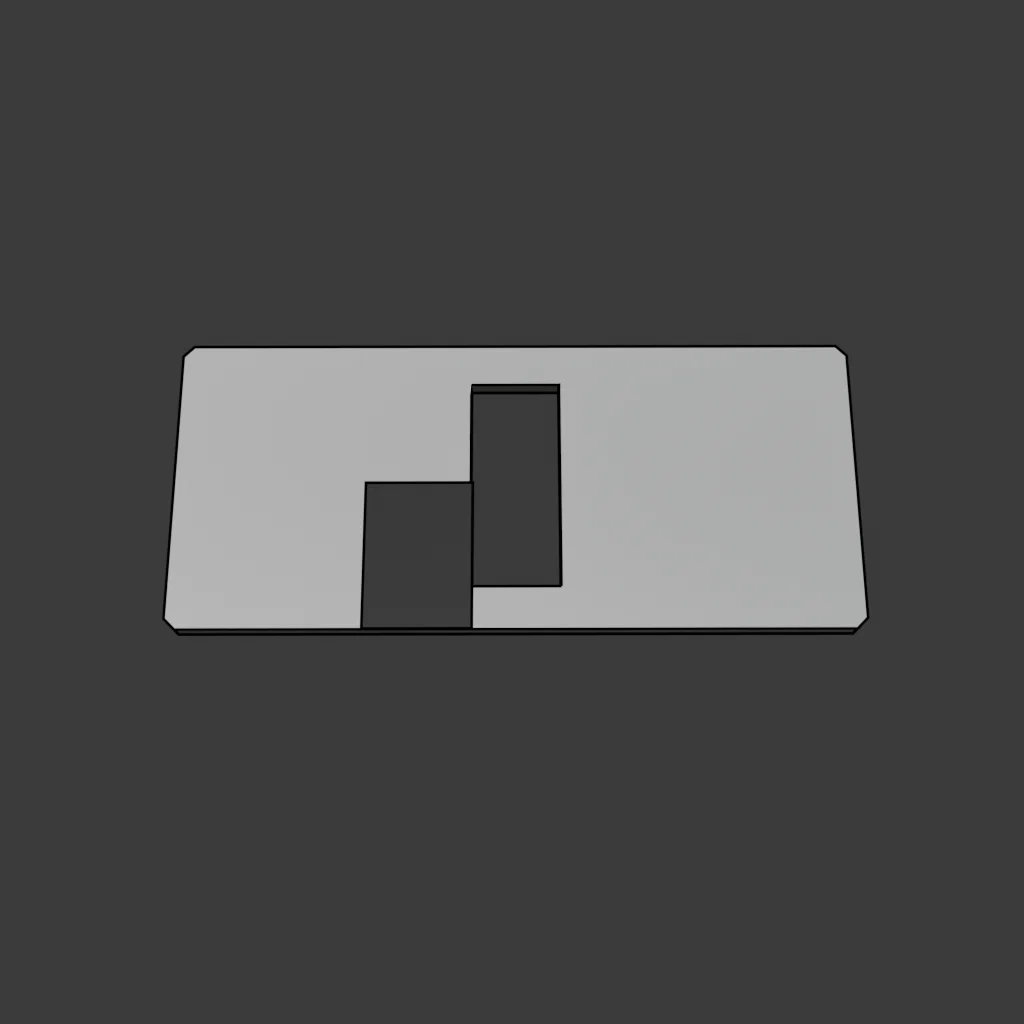

Tất cả các mô hình này đều dùng chung mẫu "Pin". Hãy lưu ý rằng một vài chi tiết cần được in hai lần cho bộ phận Register. Tệp zip đã bao gồm hướng dẫn lắp ráp và cách tô màu lên một số bộ phận bằng bút lông dầu để hiển thị trạng thái đã lưu (hoặc tín hiệu đầu vào cho relay).

Sau khi lắp xong, mình khuyên các bạn nên cố định tấm nắp phía trên bằng một chút keo dán sắt ở các góc. Hãy chắc chắn rằng mọi thứ đều chuyển động trơn tru trước khi dán và cẩn thận đừng để keo dính vào các bộ phận chuyển động nhé!

Các bạn có thể thử trải nghiệm các cơ chế này hoặc thậm chí là cả một cỗ máy hoàn chỉnh như bộ cộng (adders) hay bộ nhớ (memory banks) trong trình giả lập tại đây: https://tectato.itch.io/z1-simulator

Mình cũng có đính kèm một mã QR dẫn đến trang này, nếu muốn chia sẻ những món đồ chơi này với bạn bè, bạn có thể in mã QR ở kích thước 1.5x1.5cm bằng máy in thường rồi dán lên mặt dưới của từng mô hình.
