Giá đỡ quạt Grow Tent "Strongsnap-MXG_1" (16/22mm)

Nếu mọi người thấy những gì mình làm hữu ích, hãy ghé qua Discord hoặc nhóm Facebook của mình nhé.

Discord: MX-creations

Facebook: 3D printed Grow Tools & Accesories - free .stl

Các tính năng nổi bật:

• Kẹp 16mm chống trượt với miếng lót TPU.
• Xoay được ba chiều để chỉnh hướng quạt cực chuẩn.

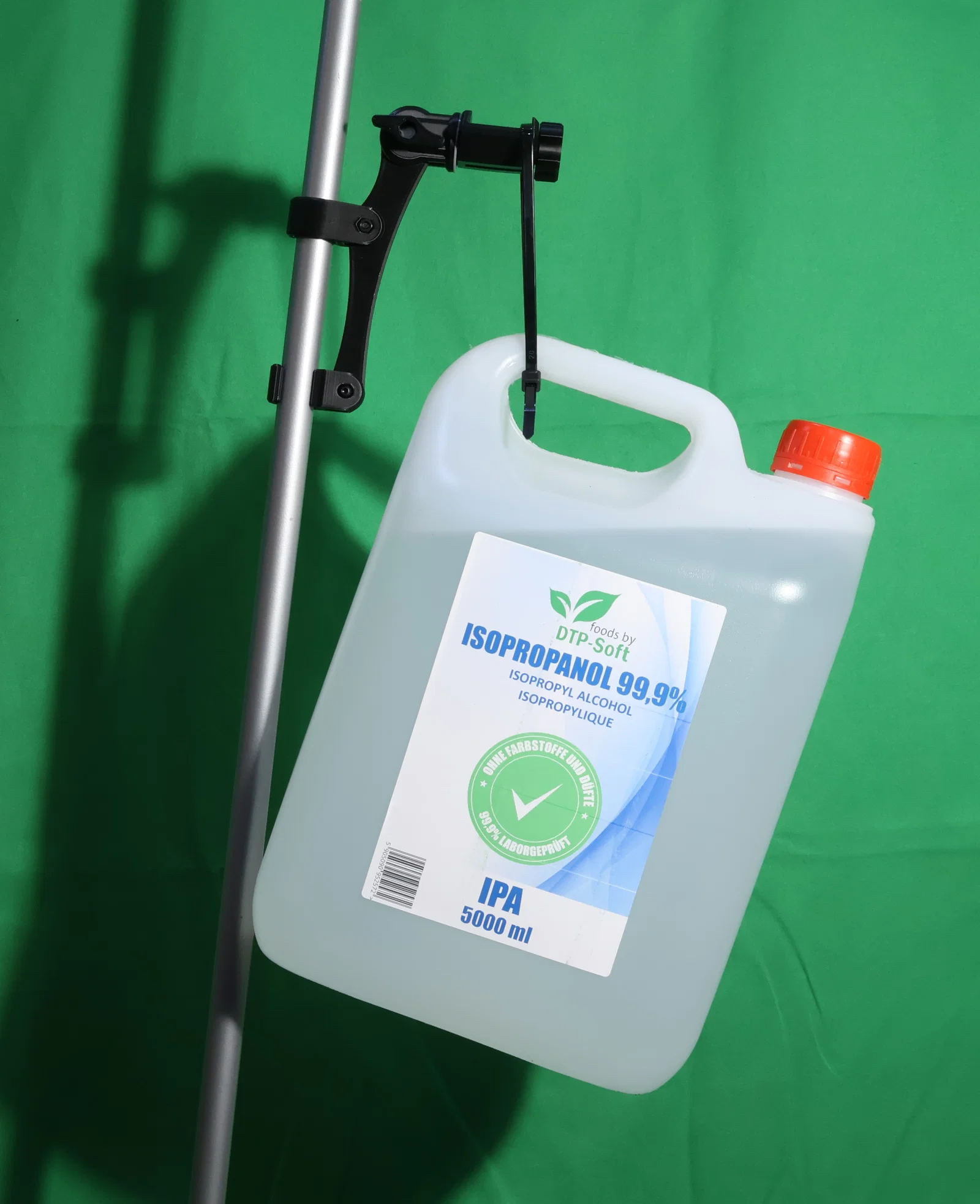

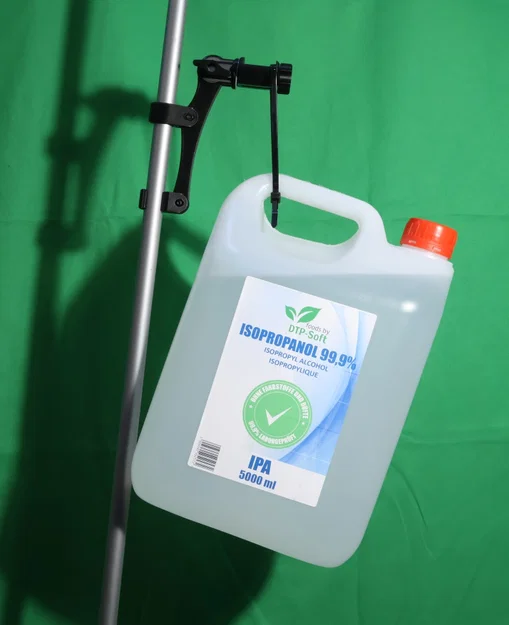

• Độ bền cực cao, các khớp nối và góc độ đã được kiểm tra ứng suất (1h@5kg@PETG, xem hình).
• Phù hợp với quạt 120&140mm.
• Dễ dàng lắp đặt.
• Thiết kế có thể nâng cấp, hãy theo dõi mình để cập nhật thêm các bản mới…

Các bản nâng cấp:

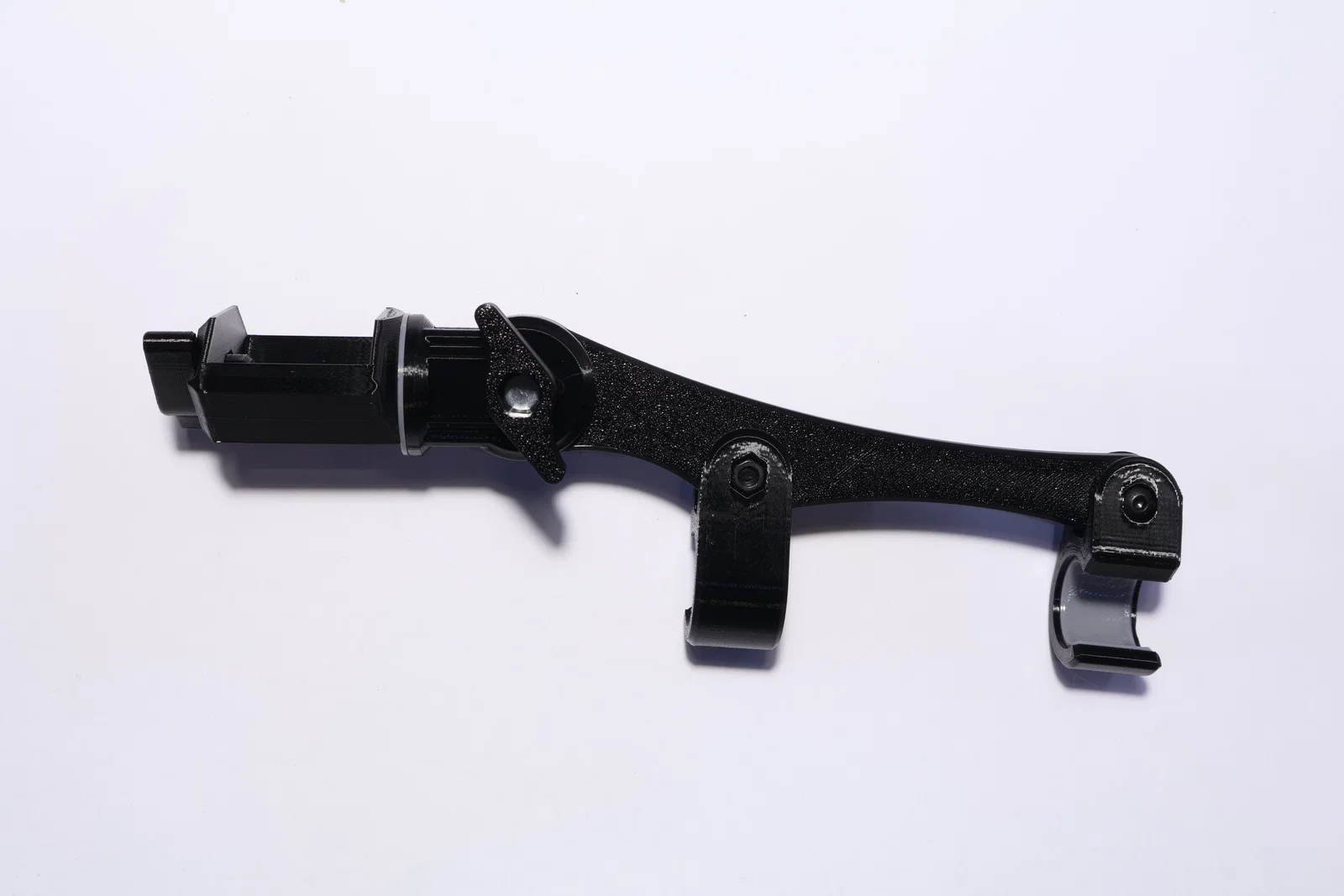

(giá kẹp điện thoại) bởi Dodasch

bởi Dodasch

Cập nhật mới nhất:

v3

• Đã thêm phiên bản hoàn thiện của CLIP_x16mm, có thể dùng làm kẹp đơn với tải trọng dọc tối đa lên tới 8kg, đã kiểm chứng bằng đe sắt.

Cài đặt in:

Chất liệu: PETG/TPU Nozzle: 0.4mm Layer: 0.2mm

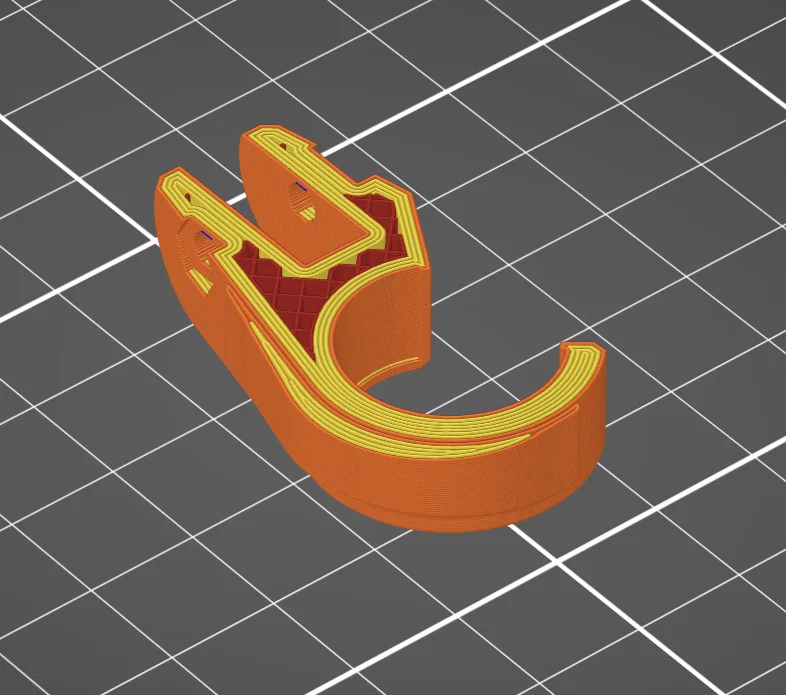

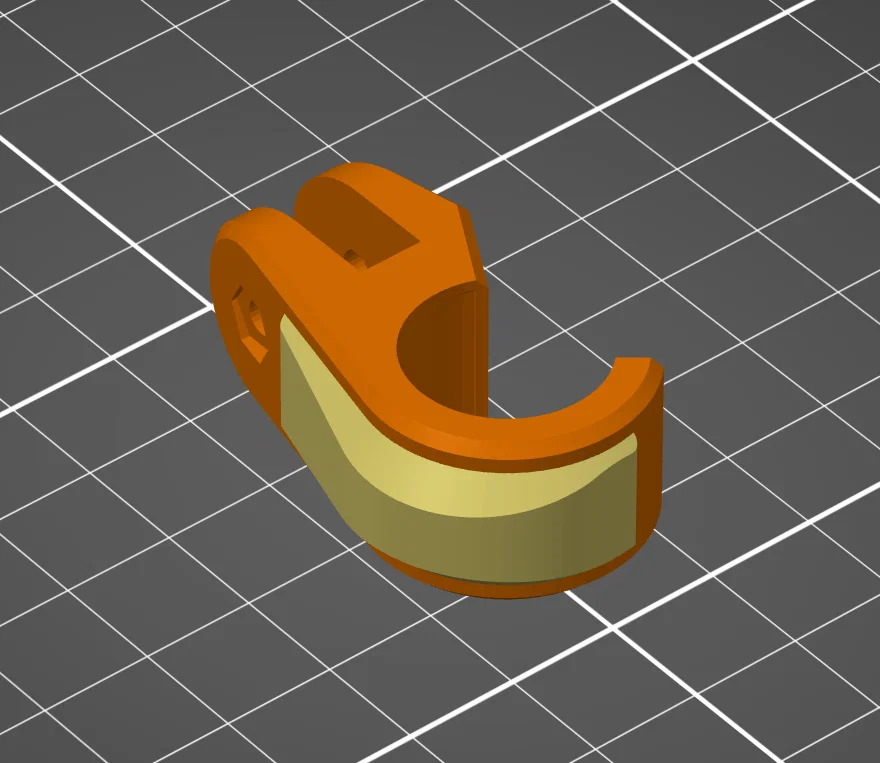

CLIP_v3

• 3 lớp vỏ (Perimeters)
• 40% Grid CLIP_v3_OUTER_PART
• 4 lớp vỏ (Perimeters)

CÁC CHI TIẾT KHÁC (PETG)

• 3 lớp vỏ (Perimeters)
• 30% Grid

CÁC CHI TIẾT TPU

• Không cần cài đặt đặc biệt
• Nếu không in được TPU, có thể dùng bất kỳ loại PLA dẻo nào thay thế.

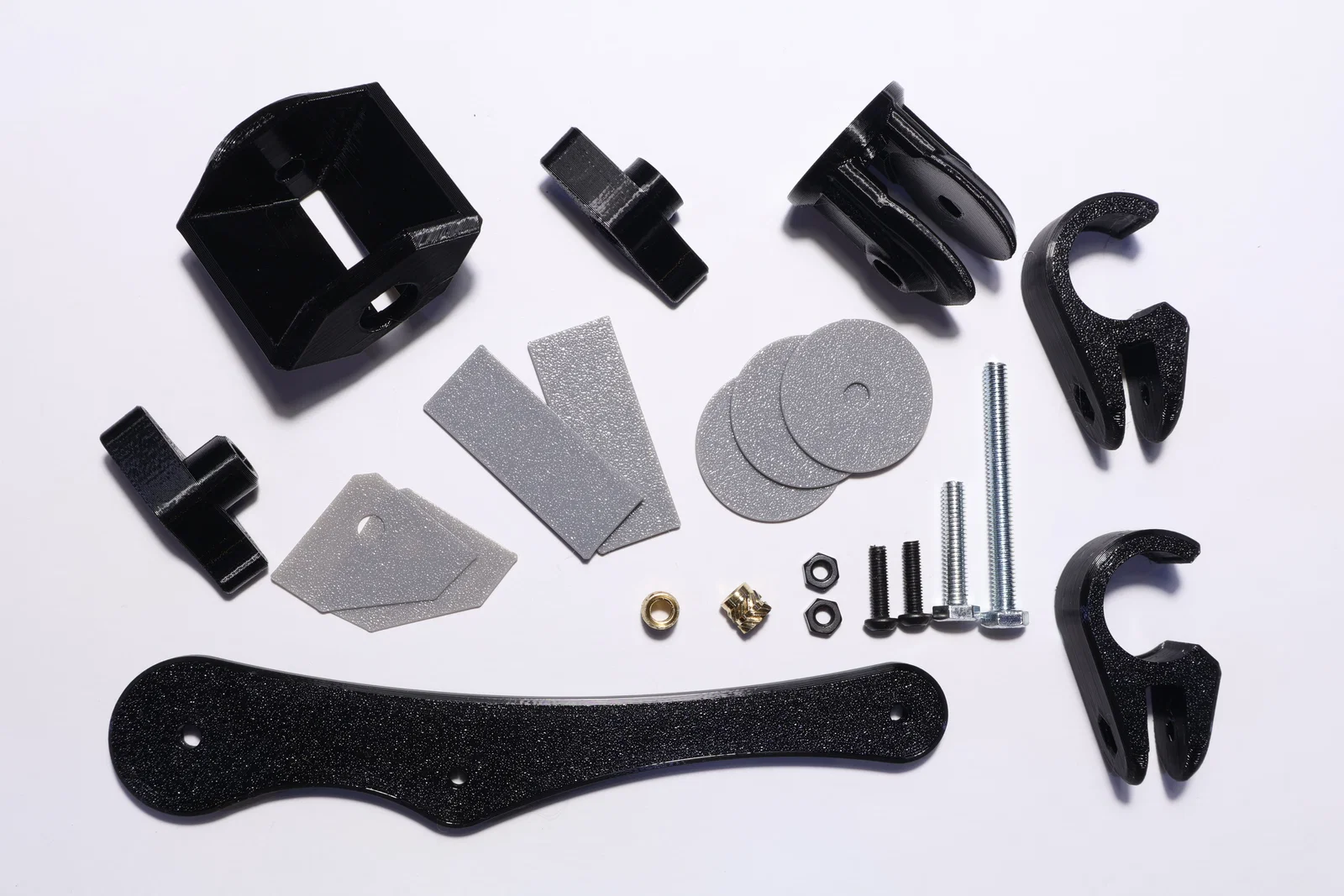

Những thứ cần chuẩn bị:

• Linh kiện in bằng PETG hoặc PLA, TPU.
• 2x Melt-insert M4x6mm.
• 1x Vít lục giác M4x40mm.
• 1x Vít lục giác M4x20mm.
• 2x Vít M3x16 (12mm cho CLIP_v1).
• 2x Đai ốc M3.

Lắp đai ốc nhiệt (Melt nuts) và vặn vít vào.

Lắp tấm đế (Baseplate)

• Lưu ý chiều của kẹp, một cái sẽ được xoay ngược lại.
• Miếng lót TPU có mép vát, hãy để mặt này tiếp xúc với lớp trên cùng của kẹp.

Lắp đầu xoay.

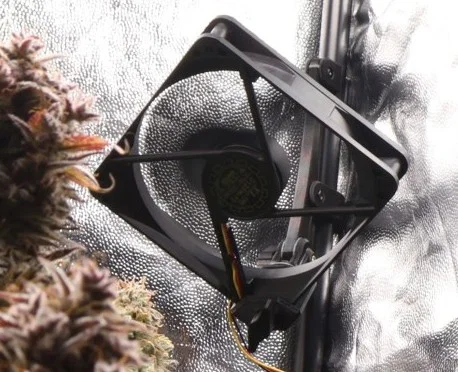

Gắn quạt (120/140mm)

• Không bắt buộc dùng miếng TPU, nhưng bạn có thể chèn nó vào khe hở.
• Sử dụng file TPU_dia.step để in miếng đệm cho các loại quạt mỏng hơn tiêu chuẩn.

Sẵn sàng sử dụng!

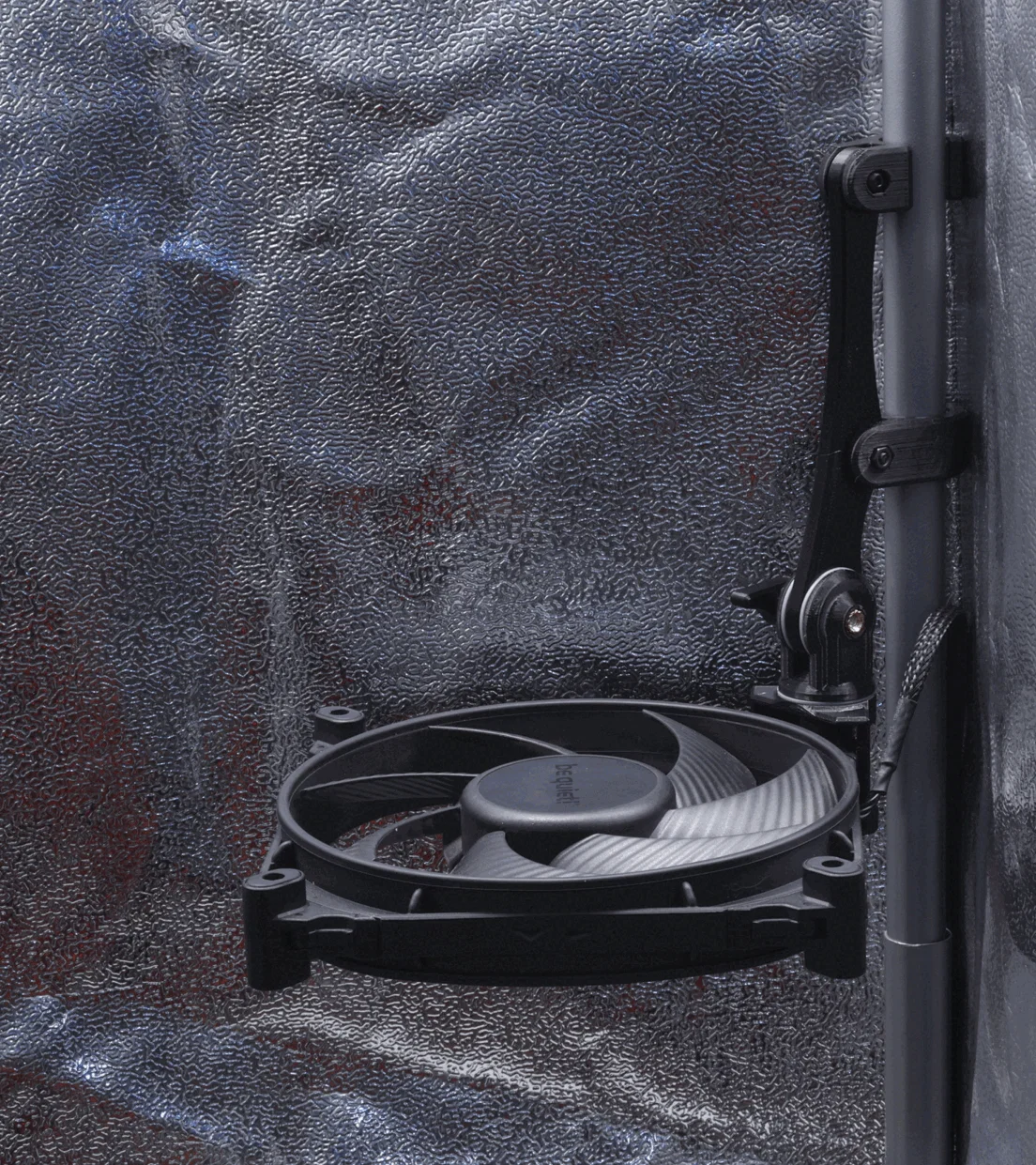

Chỉ cần kẹp vào bất cứ đâu bạn muốn. Xoay 2 trục và điều chỉnh tùy ý, thậm chí có thể treo ngược hoặc gắn trên cao.

Hy vọng mọi người sẽ thích nó & hãy giữ cho khu vườn luôn xanh tốt!
