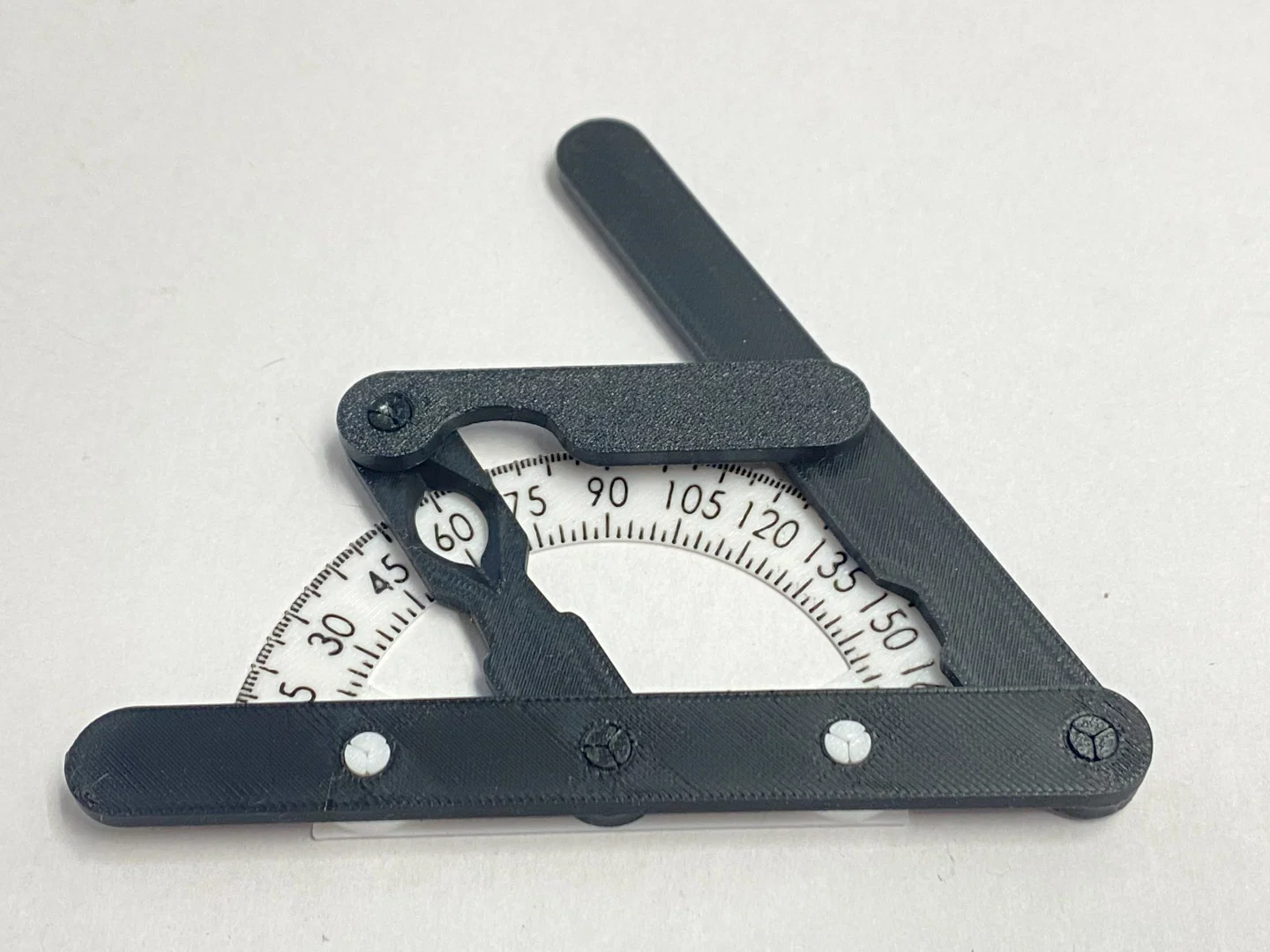

Thước đo góc (Corner Protractor) với thang đo chính xác và khớp nối snap-fit

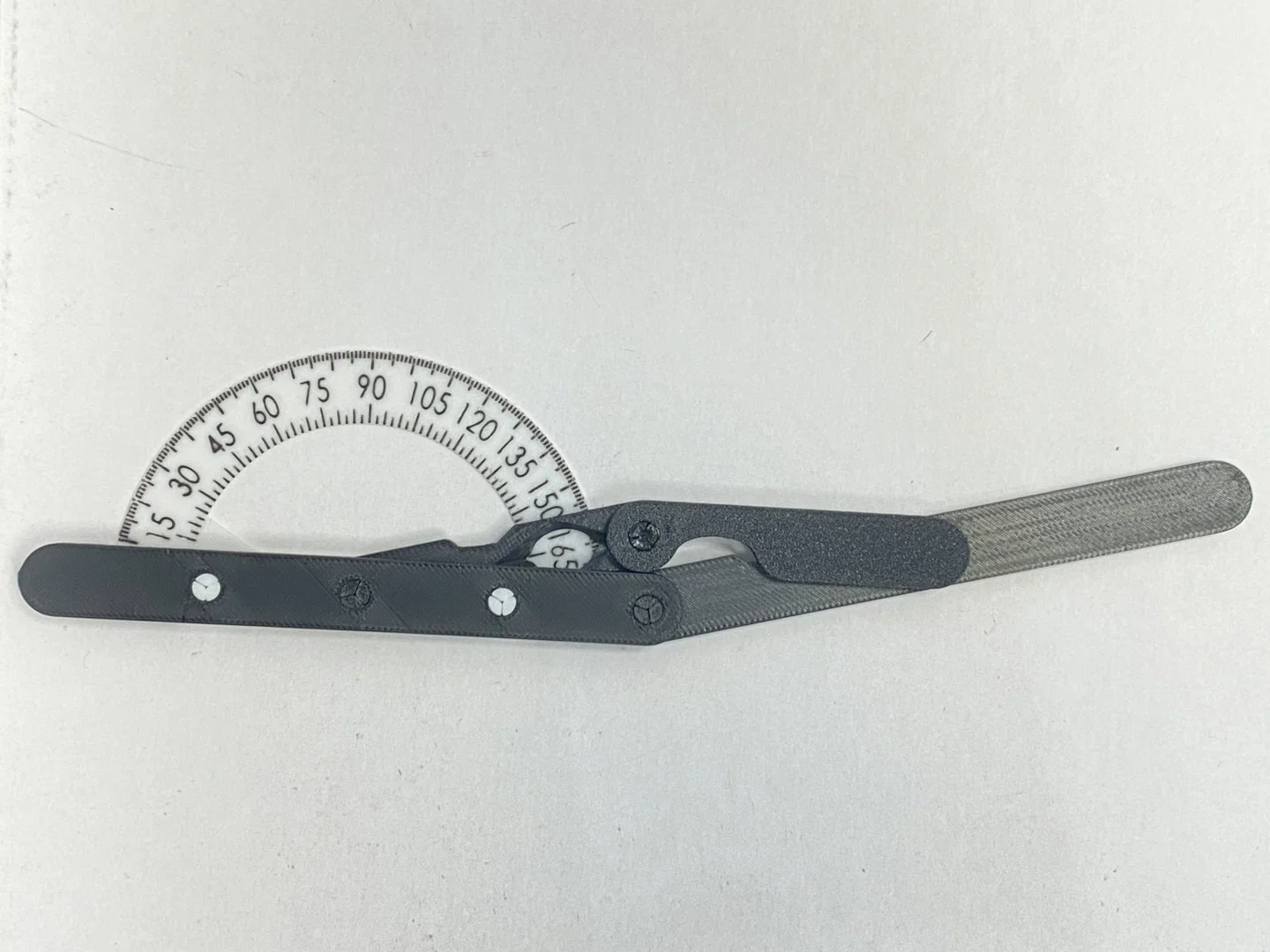

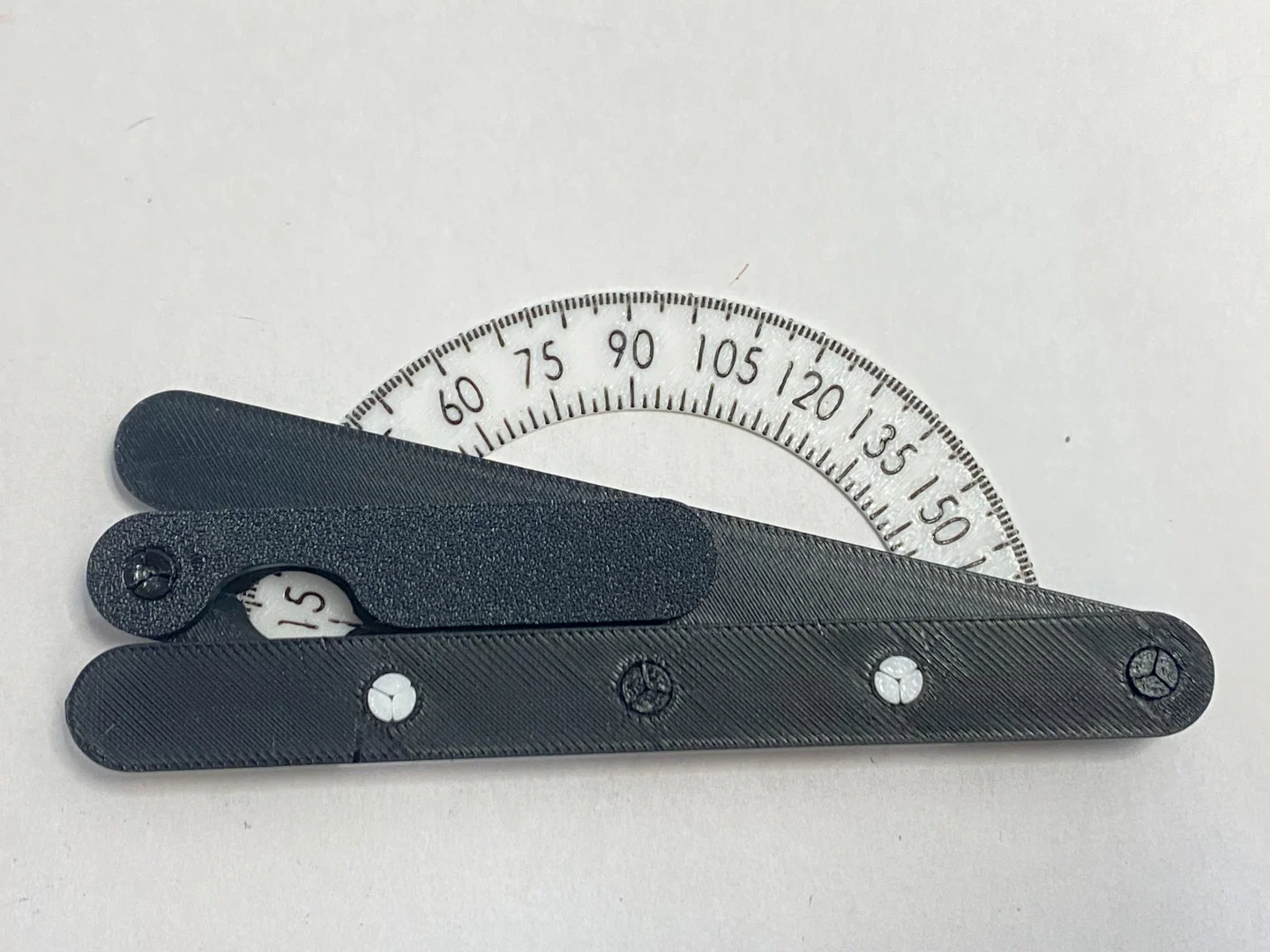

Mẫu này được dựa trên “Corner Protractor” của nightfox90, nhưng đã được cải tiến rất nhiều. Mình đã thêm thang đo lớn hơn, chi tiết hơn, hỗ trợ in nhiều màu và các khớp nối snap-fit để sản phẩm chắc chắn hơn. Ngoài ra, bạn có thể đo các góc tù và nhọn cực đoan (15° - 165°) mà không bị phần tay cầm che khuất.

Bạn nhớ in thử file Snap-fit-test.stl trước và điều chỉnh thông số “XY size/hole/contour compensation” (hoặc flow rate) cho đến khi khớp hoàn hảo. Các khớp nối cần một chút lực để lắp vào (bạn đặt chồng lên nhau rồi vỗ nhẹ bằng tay) và chúng sẽ tạo độ cản khi xoay, giúp thước không bị dịch chuyển trong lúc đọc kết quả.

File _Protractor_Multicolorgeneric.3mf đã được thiết lập sẵn ba thang đo nhiều màu. Vì các vạch trên thang đo rất mảnh, bạn cần dùng Arachne wall generator và cài đặt “Minimum wall width” khoảng 30% (thước trên ảnh được in bằng máy Bambulab X1C với thông số này). Trong file OrcaSlicer đã thiết lập sẵn, bạn chỉ cần tắt đi hai thang đo không cần thiết là được.

Danh sách linh kiện cần in:

• 1x Base_Arm.stl
• 1x Cross_Arm_Clip.stl
• 1x Guage_Arm_LargerScale_Clip.stl
• 1x Main_Arm_Clip.stl
• 1x ProtractorLarger_Clip.stl nếu bạn không muốn in nhiều màu
• HOẶC 1x ProtractorLarger_NoScale_Clip.stl kết hợp với một trong các file ProtractorLarger_Scale khác màu.

Lắp ráp theo như hình hướng dẫn nhé.
