Nắp chụp mâm xe kiểu nổi V3 (dễ dàng tùy chỉnh với OpenSCAD)

Cập nhật mới nhất: 13-11-2025

Phiên bản 3:

• Bổ sung đai ốc M3 nhúng để gắn thanh xoay vào nắp trên
• Đơn giản hóa mã OpenSCAD giúp tùy chỉnh dễ dàng hơn
• Có sẵn công cụ tùy chỉnh trực tuyến

Phiên bản 2:

• Thay đổi kết nối nắp trên sang dùng ốc M3
• Khắc phục các vấn đề về độ hở

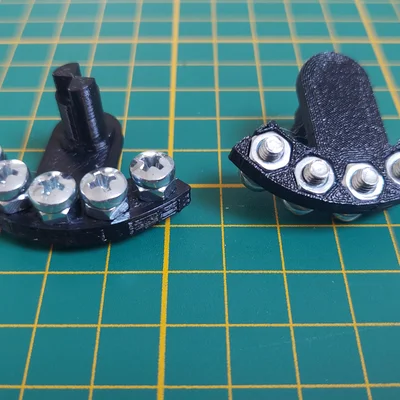

• Cải thiện khả năng in của thanh xoay (swing)
• Bổ sung bộ kiểm tra (tester) chung
• Cải thiện độ linh hoạt của các ngàm kẹp

Các phiên bản cũ: https://github.com/Bob-vdV/floating-hub-cap/releases

Mô tả

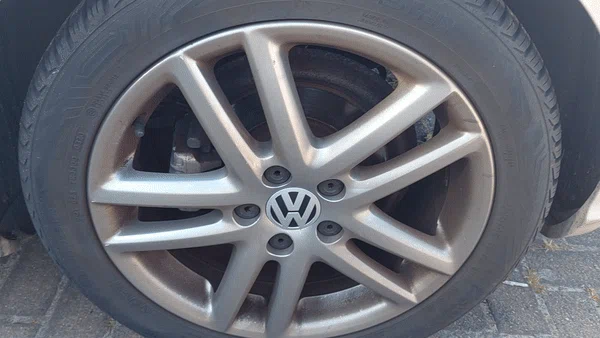

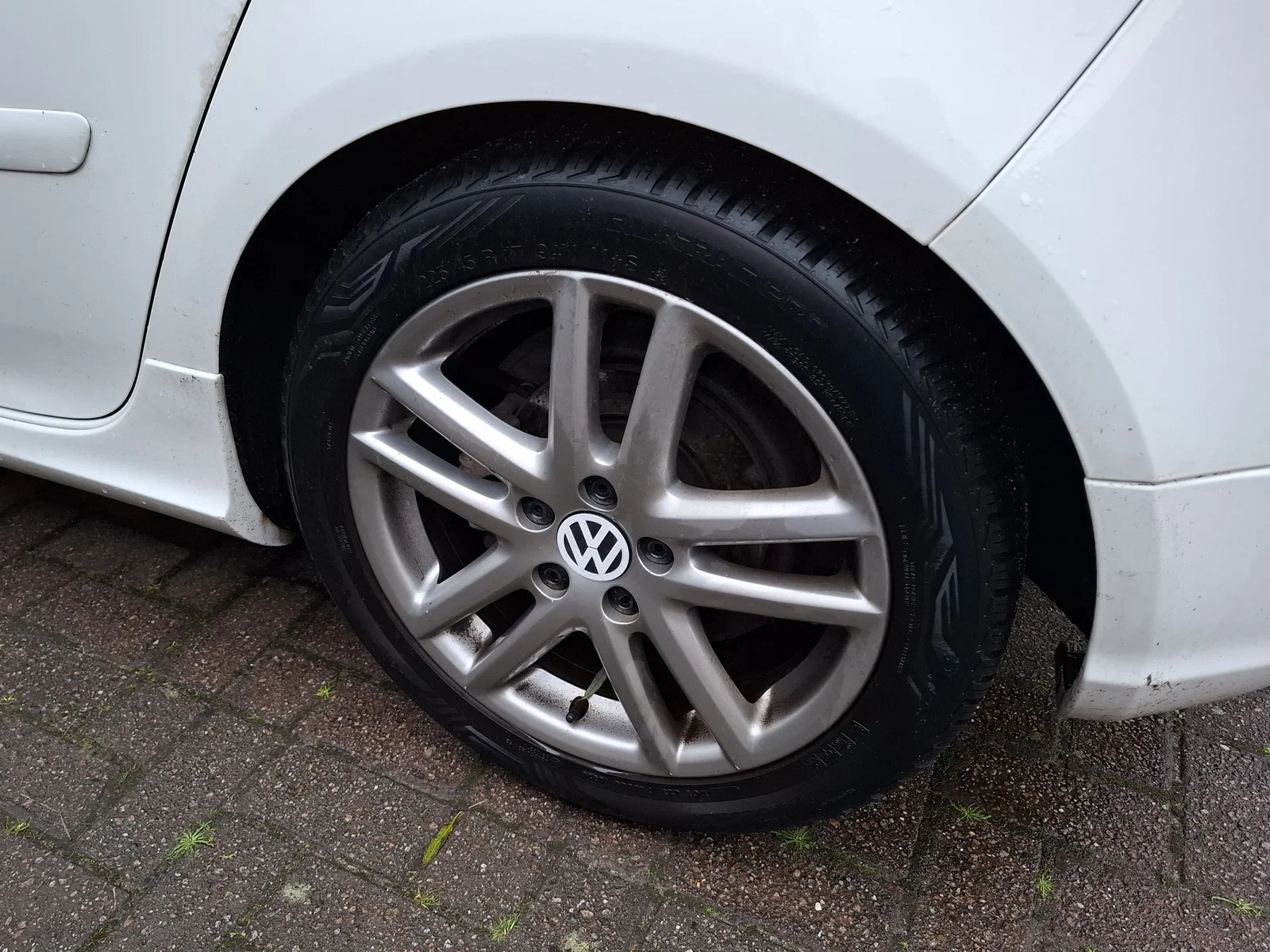

Nắp chụp mâm xe kiểu nổi, giúp logo luôn giữ vị trí thẳng đứng khi bánh xe quay. Đã được thử nghiệm thành công trên đường cao tốc với tốc độ lên tới 200 km/h. Sản phẩm sử dụng ốc M4 thông dụng làm tạ đối trọng. Mặc dù được thiết kế ban đầu cho nắp chụp mâm có đường kính ngoài 65mm, bạn có thể dễ dàng thay đổi đường kính bằng OpenSCAD. Hướng dẫn tùy chỉnh được cung cấp bên dưới.

Tùy chỉnh / Tạo mô hình

Để tạo kích thước nắp chụp riêng, bạn có thể sử dụng công cụ trực tuyến hoặc cài đặt OpenSCAD trên máy tính. Các bước cho cả hai cách được mô tả dưới đây.

Công cụ tùy chỉnh trực tuyến

1. Truy cập https://bobvdv.nl/floating-hub-cap
2. Mở menu tùy chỉnh bằng nút ‘Customize’

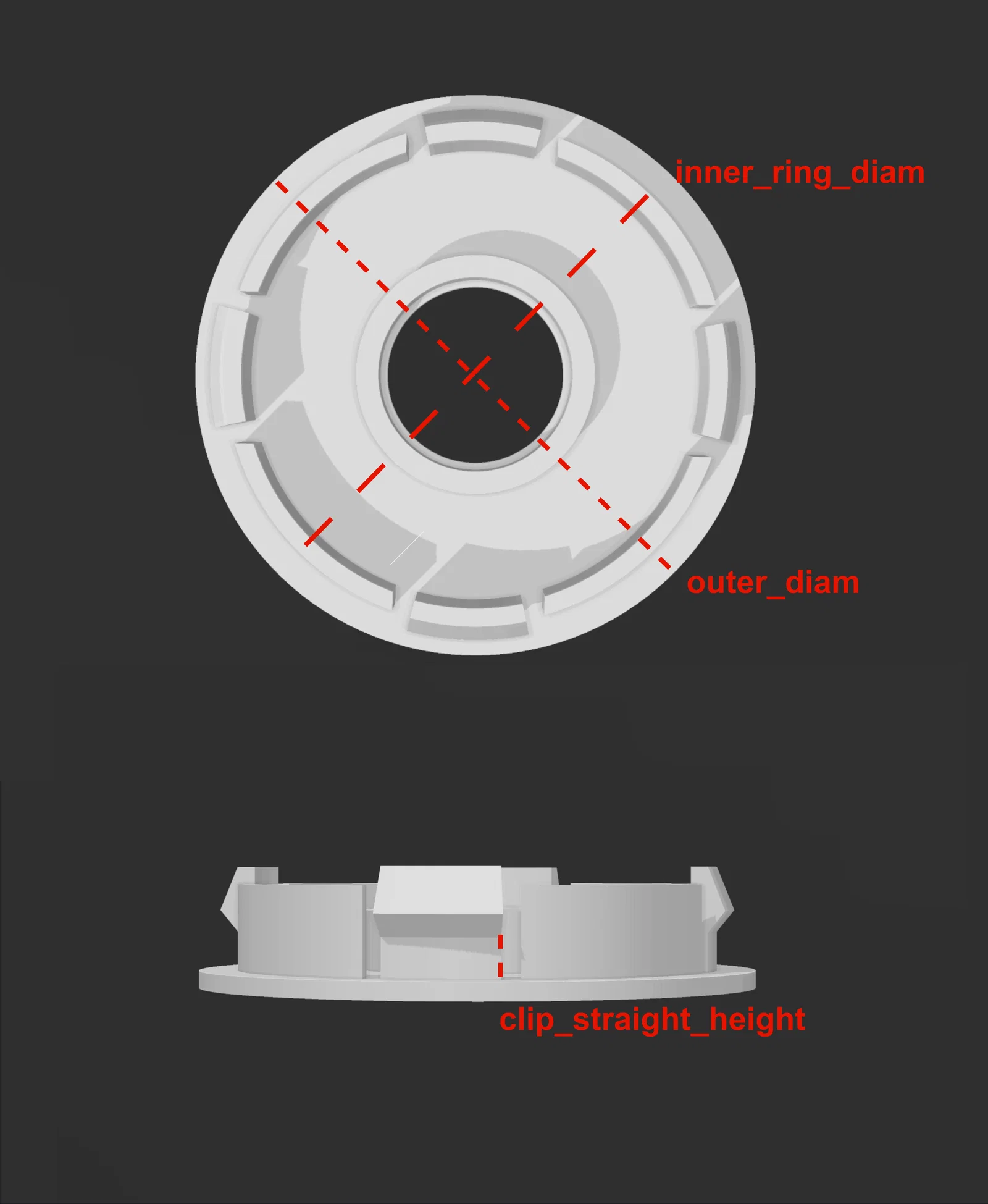

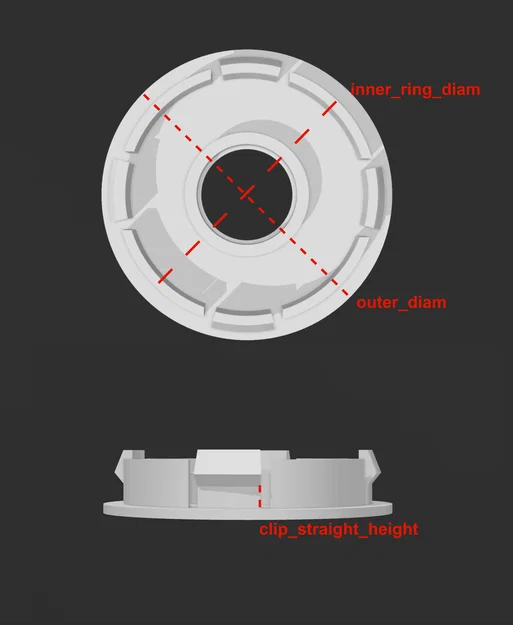

3. Trong bảng tùy chỉnh bên phải, thay đổi thông số tại mục main parameters. Hình cuối cùng sẽ minh họa cách đo các thông số này.
4. Đối với mỗi bộ phận trong menu thả xuống selected part, hãy render (F6) và xuất ra file STL (F7).
5. Bạn có thể thêm logo riêng bằng cách kết hợp nắp phẳng và logo của bạn trong phần mềm slicer, hoặc dán decal lên nắp. Lưu ý căn chỉnh logo: Mũi tên ở mặt sau nắp trên phải hướng xuống dưới.

Cài đặt OpenSCAD nội bộ

1. Tải OpenSCAD nightly tại: https://openscad.org/downloads.html#snapshots-windows
2. Tải mã nguồn OpenSCAD từ Github: https://github.com/Bob-vdV/floating-hub-cap (Code → Download ZIP)
3. Trong OpenSCAD, mở file centercap_main.scad.
4. Đảm bảo customizer đã được bật tại Window → customizer trên thanh công cụ.
5. Render bản xem trước (F5) để hiển thị các tùy chọn.

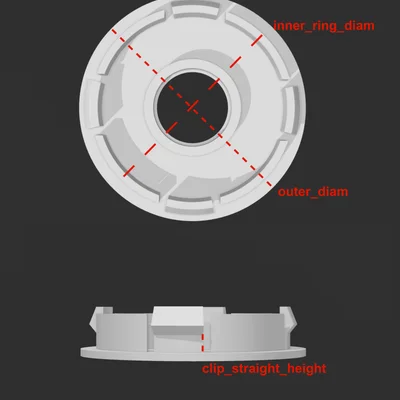

6. Thay đổi các thông số tại mục main parameters. Hình cuối cho biết cách đo thông số.
7. Với mỗi bộ phận trong selected part, hãy render (F6) và xuất file STL (F7).
8. Bạn có thể thêm logo riêng như hướng dẫn ở trên. Lưu ý: Mũi tên ở mặt sau nắp trên phải hướng xuống dưới.

In ấn

Nên in bằng vật liệu chịu nhiệt và UV (như PETG, ASA, ...).

Cài đặt tiêu chuẩn là đủ cho hầu hết các bộ phận. Chỉ cần dùng support cho nắp trên tùy theo hướng đặt. Với phần đế, hãy đảm bảo độ bám dính lớp tốt cho các ngàm kẹp để tránh bị gãy. In một bộ gồm đế, thanh xoay và nắp cho mỗi bánh xe.

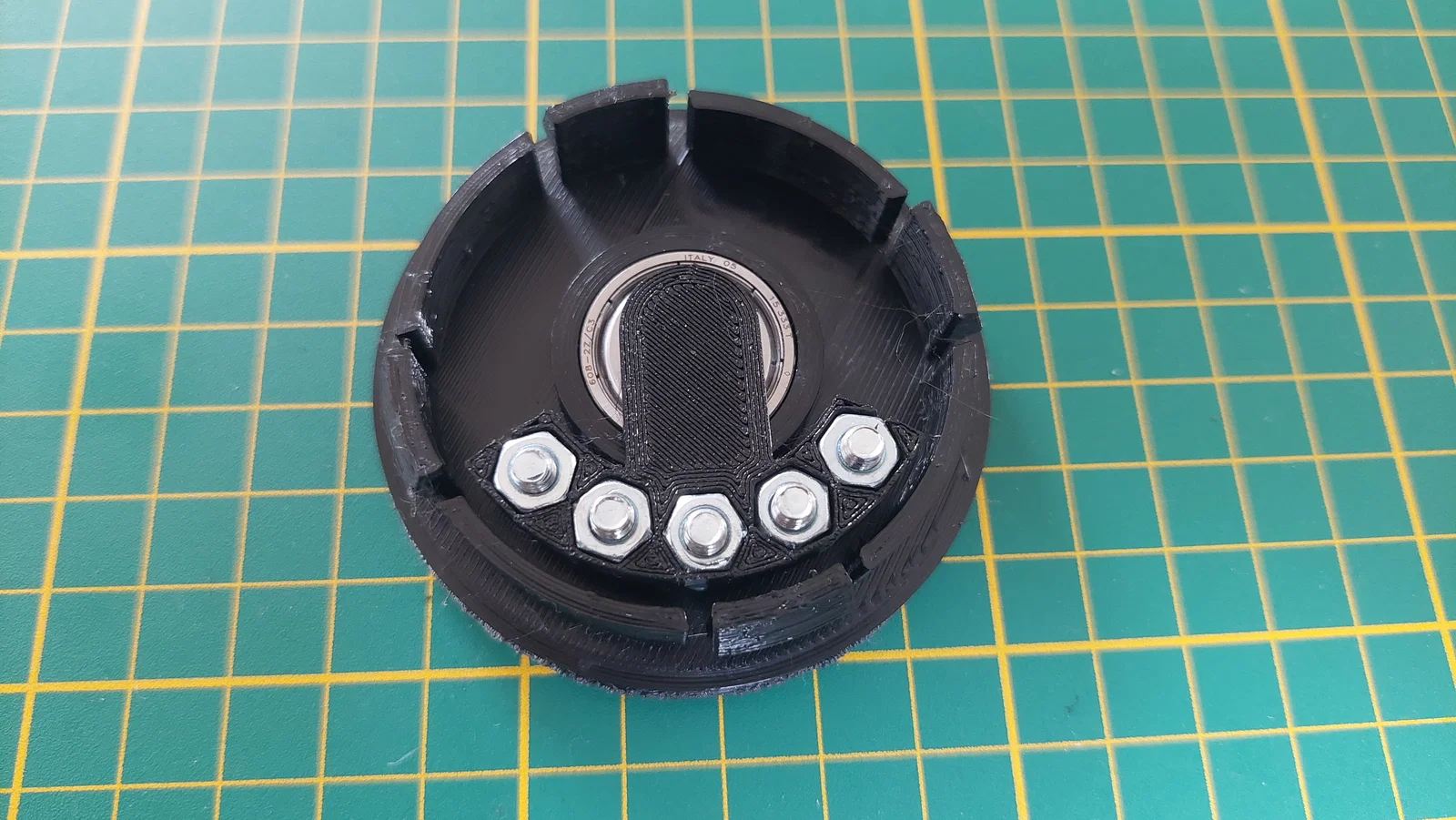

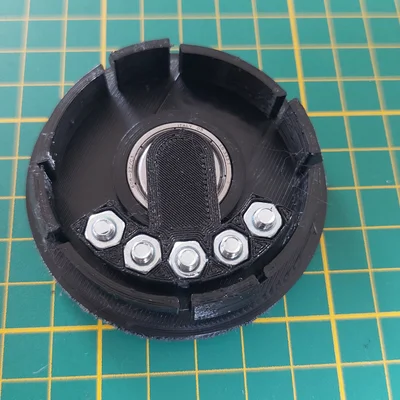

Lắp ráp

Để lắp 4 nắp chụp, bạn cần:

• 4x Vòng bi 608 (khuyên dùng BONES REDS để ma sát thấp)
• 20x Ốc M4 10mm
• 20 hoặc 40x Đai ốc M4
• 4x Ốc M3 14mm
• 4x Đai ốc M3

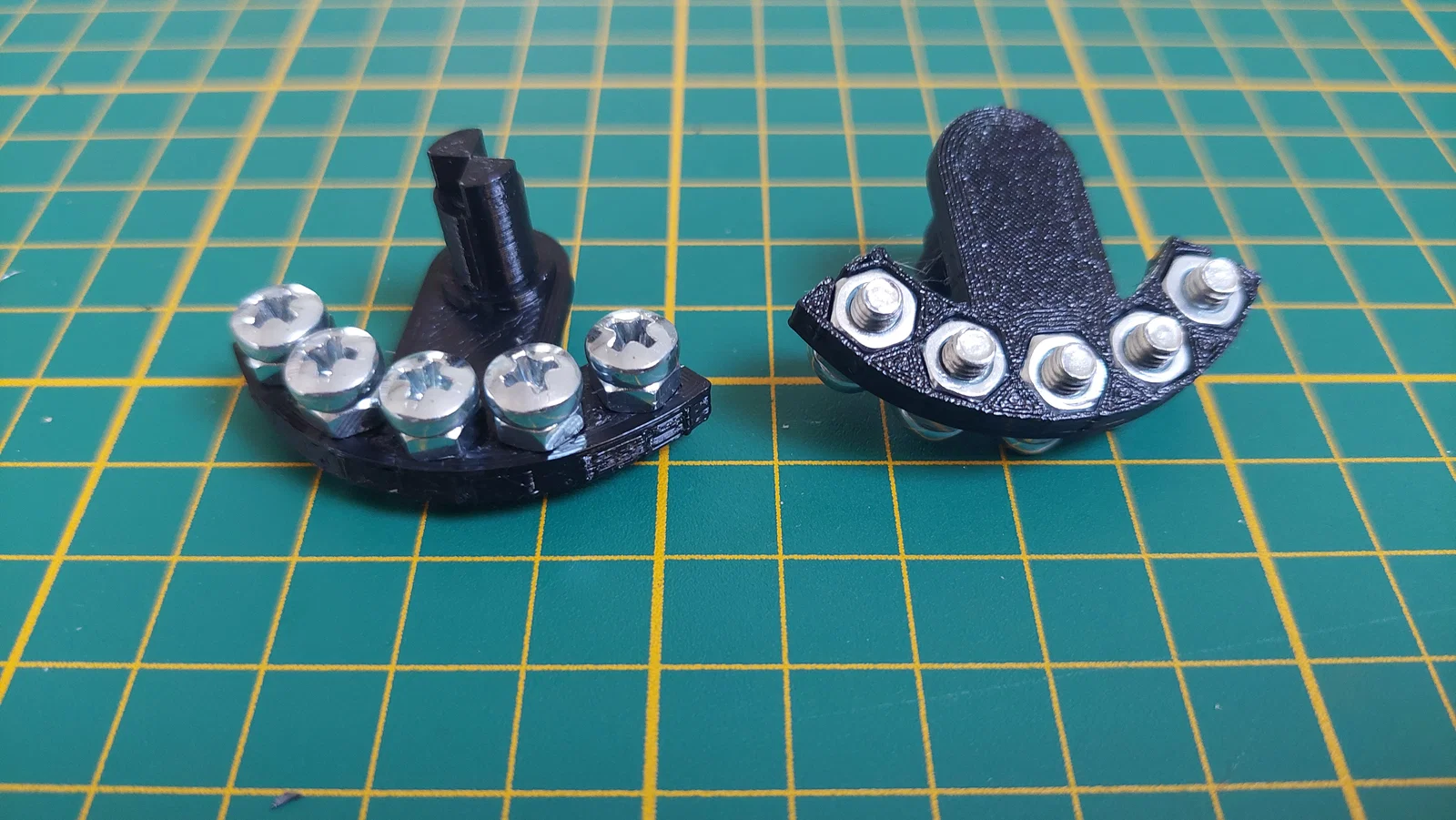

Bạn có thể điều chỉnh số lượng đai ốc tùy vào chất lượng vòng bi và tốc độ tối đa mong muốn (tốc độ cao cần nhiều ốc hơn để làm tạ). Các bước lắp ráp chi tiết nằm trong tài liệu hướng dẫn đi kèm.

Kiểm tra

Tốc độ tối đa có thể được xác định bằng bộ kiểm tra (tester) và máy khoan. Dùng máy quay chậm để tính số vòng quay mỗi giây và áp dụng công thức:
max_speed (km/h) = tire_diam (m) x π x 3.6 x rotations_per_sec

Chia sẻ

Tôi rất muốn xem thành quả của các bạn, hãy đăng bài nếu bạn đã in thành công hoặc tạo mẫu nắp riêng nhé. Một nút Like cũng rất được trân trọng!
